HGJ185×170烘干机
使
用
说
明
书
郑州明诚弘毅机械有限公司 HGJ180×170绿豆烘干机使用说明书
1 目 录
一.功能和作用 ...................................... 2
二.主要技术参数 .................................... 2
三.结构和工作原理 .................................. 2
四.设计标准和配套要求 .............................. 4
五、运输和安装 ..................................... 4
六.操作说明 ........................................ 6
HGJ180×170绿豆烘干机使用说明书
2 一.功能和作用
该型烘干机通过循环热风的作用可以去掉如绿豆、油菜籽等流动性好的小颗粒物料中的水分，除水能力可以通过热风段的高度或叶轮的转速来调节，工艺性灵活，结构简单，受到越来越多用户的青睐。
二.主要技术参数
本调质机主要技术参数如下：
项目
型号 产量
（t/h） 截面尺寸
（mm） 干燥能力
（%） 外形尺寸(长×宽×高)
（mm）
HGJ185×170 1－2 1850×1700 2-3% 2376×2088×4970
三.结构和工作原理
HGJ180×170烘干机由进料段、烘干段、排粮段和出料斗组成（详见结构示意图）。
物料由设备顶部进入烘干机，在重力作用下由顶部缓慢流动，进入烘干段，烘干段内有多层角状通风盒，烘干段的一侧通入120℃的高温热风，热风从进气角状盒进入烘干机内，穿过物料汇集到出气角状盒，从烘干段的另一侧排出，一方面带走物料中游离的水蒸气，另一方面进一步加热物料，蒸发物料内部的水分；烘干段的热风可以根据现场情况从烘干段的任意一侧进，从另一侧出。

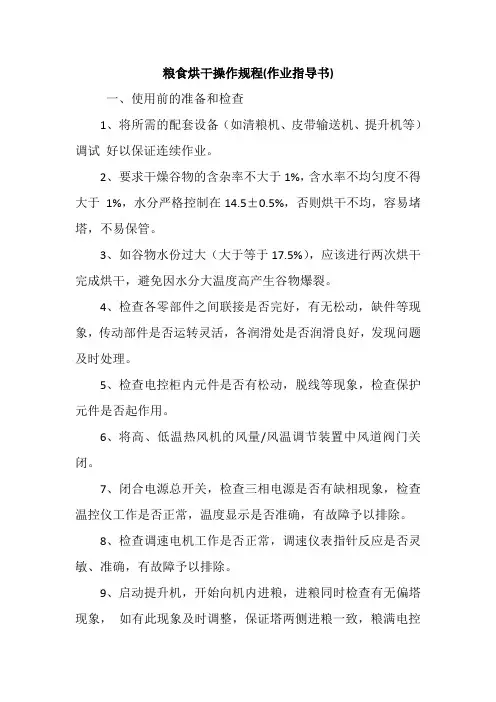

粮食烘干操作规程(作业指导书)
一、使用前的准备和检查
1、将所需的配套设备（如清粮机、皮带输送机、提升机等）调试 好以保证连续作业。
2、要求干燥谷物的含杂率不大于1%，含水率不均匀度不得大于 1%，水分严格控制在14.5±0.5%，否则烘干不均，容易堵塔，不易保管。
3、如谷物水份过大（大于等于17.5%），应该进行两次烘干完成烘干，避免因水分大温度高产生谷物爆裂。
4、检查各零部件之间联接是否完好，有无松动，缺件等现象，传动部件是否运转灵活，各润滑处是否润滑良好，发现问题及时处理。
5、检查电控柜内元件是否有松动，脱线等现象，检查保护元件是否起作用。
6、将高、低温热风机的风量/风温调节装置中风道阀门关闭。
7、闭合电源总开关，检查三相电源是否有缺相现象，检查温控仪工作是否正常，温度显示是否准确，有故障予以排除。
8、检查调速电机工作是否正常，调速仪表指针反应是否灵敏、准确，有故障予以排除。
9、启动提升机，开始向机内进粮，进粮同时检查有无偏塔现象， 如有此现象及时调整，保证塔两侧进粮一致，粮满电控柜上料位指示灯亮时，停止进粮。
10、启动燃煤热风炉，进行炉膛升温的准备工作，预热过程中，烟道气不经过换热器而直接排入烟囱中。（原则上长时间不用的热风炉，需要进行烘炉2－3天后使用。）
二、启动及运行过程中的操作程序、方法、注意事项
1、启动的操作程序：（1）启动热风机，待风机工作平稳（约50秒）后，开启热风管道阀门到适当位置（以干燥机角盒中无谷物吹出为宜）。（2）转换热风炉烟气阀门，使换热器处于工作状态。
2、运行过程中的操作程序、方法：（1）当炉温度到60℃（干燥水稻）及100℃（干燥玉米）时或点炉20分钟后，启动排粮电机，开始排粮，调速电机已进入工作状态。第一次烘干作业时，要采用自循环烘干方式，即将排出的谷物再提升回到烘干机内循环干燥。（2）观察高温风道风温指示，当风温达到指定温度时（水稻65－80℃ 玉米130－165℃），应通知司炉保持炉中火势；此时低温热风温度可能高于指定温度，把炉温设定在自动控制状态。（3）当出塔谷物含水率达到要求时，即可排粮，同时向塔内加入新原粮；在此3－5小时内，每30分种测试一次出塔谷物水分。常常会出现谷物干燥过干现象，但不要人为地强行加快排粮速 度或降低温度，此为自循环过程后的波动现象。待5－6小时过后就会达到稳定状态。排粮装置将谷物排出后，通过输送设备将谷物送出，在烘干作业时，要时刻注意各运转部件的运转情况，经常观测，检查介质温度和电机温度，干燥水稻时，介质温度波动范围要控制在±5℃内，干燥玉米谷物时温度波动范围要小于±7℃。（4）当干燥机进入连续干燥，即进、排粮稳定，排除的谷物水分符合要求，炉温在允许范围内，热风温度保持稳定波动时，干燥机由手动转到全自动控制，这时排粮滚的是不断变化的。（5）注意烘干水稻粮食等热敏感强的谷物时，当外界环境温度高于 0度时，在一个循环结束前半小时，开启冷风机，冷却谷物，如果外界环境温度在0度以下时，不易过大开启冷风机。
郑州恒科机械有限公司
ZT烘干机
说 明 书
郑州恒科机械有限公司
郑州恒科机械有限公司
目 录
一、产品概况.......................................................................2
二、工作原理.........................................................................2
三、性能特点.........................................................................2
四、技术参数.........................................................................3
五、结构特征.........................................................................3
六、设备的安装与操作........................................................4
七、设备维护和保养............................................................6 郑州恒科机械有限公司
八、故障与排除...................................................................7
九、易损件...........................................................................8
一、产品概况：
转筒烘干机广泛用于建材，冶金，化工，粮食、秸秆等物料的烘干。它结构简单，维修方便，能耗少，较同类产品稳定性好，发生故障频率低。 郑州恒科机械有限公司
粮食干燥机操作规程
1. 引言
本操作规程旨在指导粮食干燥机的正确操作，确保粮食干燥的效果和安全生产。操作人员必须详细阅读本规程，并严格按照规程操作，以保证作业过程中的安全和顺利进行。
2. 设备准备
在操作粮食干燥机之前，需要进行以下设备准备工作：
2.1 检查清洁
• 确保粮食干燥机的内部和外部清洁干净，无杂质和积尘。
• 清理和维护燃烧器，确保其正常工作。
2.2 良好通风
• 确保粮食干燥机周围有良好的通风条件。
• 防止粉尘积聚和火灾。
2.3 确保动力源
• 检查并确认电源或燃气管道供应充足，并连接正常。
• 确保燃气干燥机的燃气箱（气罐）中有足够的燃气。
2.4 防护工具
• 戴上防护手套和口罩，确保自身安全。
3. 粮食干燥机操作步骤
3.1 打开粮食干燥机
• 按下电源开关或打开燃气干燥机的燃气开关，使设备处于工作状态。
3.2 设置温度
• 根据所需干燥温度设置旋钮或按键，使粮食得到适当的烘干。
• 注意不要将温度设置得过高，以免引起粮食烧焦或设备过热。
3.3 调整风速
• 根据具体干燥需求，调节粮食干燥机的风脉冲频率或风速大小。
• 注意不要将风力设置得太高，以免烘干时间过短而影响干燥效果。 3.4 加载粮食
• 将待干燥的粮食均匀地放入粮食干燥机的储粮箱中。
• 注意粮食的水分含量，不要将过湿的粮食放入机器，以免超载或影响干燥效果。
3.5 开始干燥
• 按下启动按钮或拔动启动开关，开始启动粮食干燥机。
• 确保设备正常运行，检查温度和风速是否符合预期。
3.6 监控干燥过程
• 进行定期检查，确保粮食干燥过程正常进行。
• 注意观察粮食干燥的效果，预防粮食过度干燥或未干燥的问题。
3.7 关闭粮食干燥机
• 在干燥完成后，按下停止按钮或关闭燃气开关，停止粮食干燥机的运行。
• 等待设备冷却后，才能进行下一步操作或维护。
4. 安全注意事项
4.1 防火措施
• 不要在粮食干燥机周围存放易燃和可燃物品。
