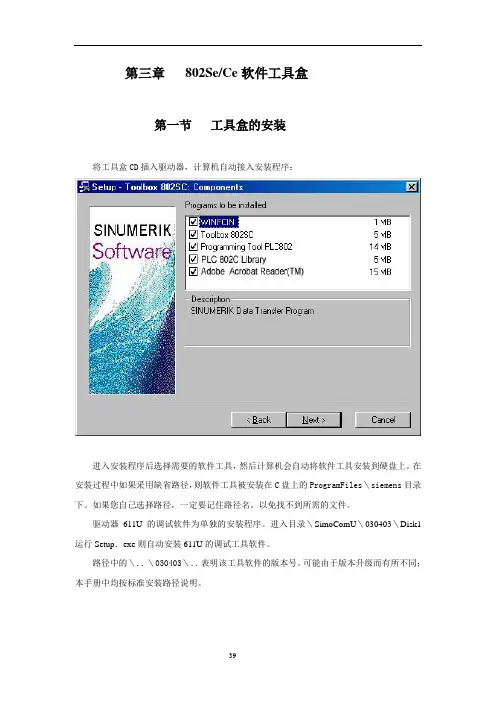

西门子系统数控机床学习笔记

西门子学习笔记

西门子系统，在机床没有回零点时，也可以循环起动的方法。

在启动状态下（诊断—机床设定）输入DB126 DBX4.0,B,1

西门子系统，等分圆周孔，钻孔循环的另一种方法，

MACLL CYCLE81(100,0,5,,20)

HOLES 1 或2(0,0,126,90,360/7,7)

MACLL

1,是直线

2,是圆周

0,起始角度

0,起始点Z值

126,半径

90,第一孔的起始角度

360/7,在360度内钻7个孔

7,一共要钻7个孔

西门子系统按键说明：

区域转换键

菜单扩展键

返回键

加工显示键

自动方式

单段运行

手动方式

;〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈

门子系统操作面板，英—汉对照说明：

JOG 手动方式窗口：

Preset Scratch 对刀

Handwheel 手轮

ICN ICN

… … … … … … …

Gfct+transf G功能

Auxiliary func 功能表

Spindles 主轴功能

Axis federate 轴功能表

Zoom act .val 坐标值放大

Act.val MCS 机床坐标系／绝对坐标系

;<<<<<<<<<<<<<<<<<<<<<<<<<<<

AUTO自动方式窗口：

Over-store

DRF offset

Program control 程序控制

Block search

Handwheel 手轮

Correct program

Program overview

… … … … … … …

Gfct+transf G功能

Auxiliary func 功能表 Spindles 主轴功能

Axis federate 轴功能表

Zoom act .val 坐标值放大

Act.val MCS 机床坐标系／绝对坐标系

;<<<<<<<<<<<<<<<<<<<<<<<<<<<

MDA 方式窗口

Program control 程序控制

Handwheel 手轮

Editor function 编辑

MDA file fct MDA程序管理

… … … … … … …

Gfct+transf G功能

Auxiliary func 功能表

Spindles 主轴功能

Axis federate 轴功能表

Zoom act .val 坐标值放大

Act.val MCS 机床坐标系／绝对坐标系

Delete MDA buffer 删除MDA缓冲区

；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<

按区域转换键后的窗口：

Machine 机床

Parameter 参数 Program 程序

Services 服务

Diagnosis 诊断

Startup 起动

… … … … … … …

AUTO 自动方式

MDA MDA方式

JOG 手动方式

R.EPOS

REF

；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<

按Parameter参数选择键后的窗口：

Magazine list 刀具补偿

R parameter R参数

Setting data 设定数据（维修时用）

Zero offset 零点偏置

User data 用户数据

Actire ZO+compens 坐标激活

Tool manageme 刀具管理

… … … … … … …

Axes+ 轴+

Axes- 轴- Rotation scale mirr Base ZO

Set ZO

；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<

按Program程序选择键后的窗口：

Work—pieces 工件

Part programs 工件程序

Sub—programs 子程序

User cycles 用户循环

Clip—board 剪粘板

Log 记录

… … … … … … …

Interactiv programing 对话式编程

New 新的

Copy 复制

Inserl 粘贴

Delete 删除

Rename 重命名

Alterenable

Interactiv programing 对话式编程

New 新的

Load 装载

Unload 卸载 Smulation 模拟

Manage programs 程序管理

Seleet 选择

Save setup data 保存数据

；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<

按Services服务选择键后的窗口：

Data in 数据输入

Data out 数据输出

Manage data 数据管理

Data selection 数据选择

Interface 接口

… … … … … … …

V24 RS232C接口

PG 编程器

Disk 磁盘

Archive… 文档

NC card NC卡

；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<

按Diagnosis诊断选择键后的窗口：

Alarms 报警

Messages 信息

Alarm log 报警记录 Serrice displays 服务显示

Plc status PLC状态

… … … … … … …

Display new

Store log

Sort young—old

；<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<

按Program control程序控制，选择键后的窗口：

 Skp:skip block 跳过语句

 Dry:dry run federate 空运行

 ROV:rap:trat o／ride 快速倍率

 M01:program stop 程序停止

 DRF:DRF offset DRF偏差

 PRT: program test 程序测试

 SBL1: 每一个机床切削后停止

 SBL2: 每一条语句后停止

 SBL3: 循环停止

Display 显示

 Display all blocks 显示所有程序段

 Display erav bloks anly 仅显示程序段移动

；〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈 西门子系统打开两个程序窗口，可以相互复制程序段的操作步骤：

新建一个文件或打开一个文件—→按“双页面键”—→打开第二个文件—→按“程序段选择键”，选中要复制的程序段—→按“复制程序段”键—→按NEXT/Window键，也就是把光标换到另一个文件下面—→按粘贴程序段键—→按“确定软键”。

;〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈

龙门”“镗””铣床上的程序段搜索的操作步骤：

首先要在自动状态方式下—→按“程序段搜索软键”—→用上下光标键移动光标至所需要的程序段上—→按“计算轮廓软键”—→按程序自动运行键，启动程序。

;〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈

龙门“镗”铣床自动抓附件头的操作步骤：

1＃，直角附件头。

2＃，加长附件头。

3＃，万能附件头。

抓附件头的程序：

ATT=1＃或2＃或3＃

M62

放附件头的程序：

ATT=0

M62

;〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈 复制某个程序名下的某一部分程序段至另一个程序名下的操作步骤：

打开需要复制的程序—→按程序段选择键，选择要复制的程序段—→按“程序段复制软键”—→按“关闭编辑器软键”—→打开要复制到的程序，这里也可以自己新建一个程序名—→把光标移动到所要复制的地方—→按“粘贴程序段软键”—→按确定。

;〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈

在MDI方式下保存MDI里的程序的操作步骤：

在MDI方式下—→按MDI功能键—→按“文件保存软键”—→按确定。

;〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈

在MDI方式下打开工件程序的步骤：

在MDI方式下—→按MDI功能键盘—→选择要打开的程序—→按“文件写入软键”。

;〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈

程序从磁盘上复制到机床上的操作步骤：

按机床扩展键—→按“服务软键”—→按“磁盘软键”—→按“复制软键”—→按“程序数据软键”（这里要选择把程序复帛到工件或工件程序里）—→按“粘贴软键”—→建立新的文件名—→确定。（若选中的程序显示没有使能时，要把光标移动到这个程序名上后，按“改变批准”软键，然后在按“装载”软键）。

;〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈
