混凝土抗渗、防裂技术

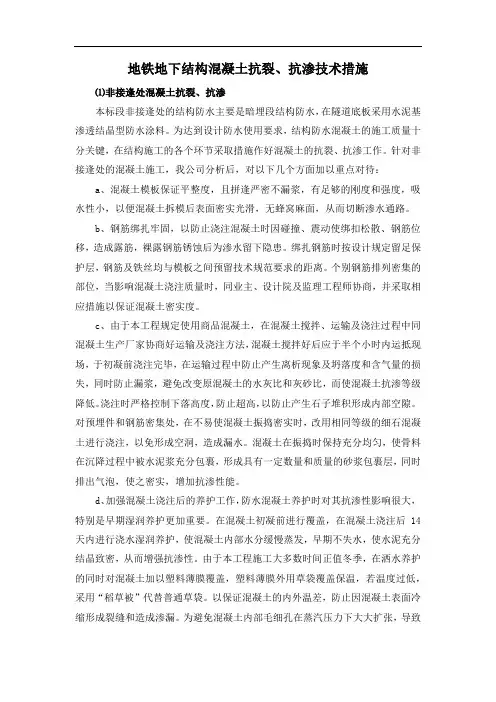

地铁地下结构混凝土抗裂、抗渗技术措施

⑴非接逢处混凝土抗裂、抗渗

本标段非接逢处的结构防水主要是暗埋段结构防水，在隧道底板采用水泥基渗透结晶型防水涂料。为达到设计防水使用要求，结构防水混凝土的施工质量十分关键，在结构施工的各个环节采取措施作好混凝土的抗裂、抗渗工作。针对非接逢处的混凝土施工，我公司分析后，对以下几个方面加以重点对待：

a、混凝土模板保证平整度，且拼逢严密不漏浆，有足够的刚度和强度，吸水性小，以便混凝土拆模后表面密实光滑，无蜂窝麻面，从而切断渗水通路。

b、钢筋绑扎牢固，以防止浇注混凝土时因碰撞、震动使绑扣松散、钢筋位移，造成露筋，裸露钢筋锈蚀后为渗水留下隐患。绑扎钢筋时按设计规定留足保护层，钢筋及铁丝均与模板之间预留技术规范要求的距离。个别钢筋排列密集的部位，当影响混凝土浇注质量时，同业主、设计院及监理工程师协商，并采取相应措施以保证混凝土密实度。

c、由于本工程规定使用商品混凝土，在混凝土搅拌、运输及浇注过程中同混凝土生产厂家协商好运输及浇注方法，混凝土搅拌好后应于半个小时内运抵现场，于初凝前浇注完毕，在运输过程中防止产生离析现象及坍落度和含气量的损失，同时防止漏浆，避免改变原混凝土的水灰比和灰砂比，而使混凝土抗渗等级降低。浇注时严格控制下落高度，防止超高，以防止产生石子堆积形成内部空隙。对预埋件和钢筋密集处，在不易使混凝土振捣密实时，改用相同等级的细石混凝土进行浇注，以免形成空洞，造成漏水。混凝土在振捣时保持充分均匀，使骨料在沉降过程中被水泥浆充分包裹，形成具有一定数量和质量的砂浆包裹层，同时排出气泡，使之密实，增加抗渗性能。

d、加强混凝土浇注后的养护工作，防水混凝土养护时对其抗渗性影响很大，特别是早期湿润养护更加重要。在混凝土初凝前进行覆盖，在混凝土浇注后14天内进行浇水湿润养护，使混凝土内部水分缓慢蒸发，早期不失水，使水泥充分结晶致密，从而增强抗渗性。由于本工程施工大多数时间正值冬季，在洒水养护的同时对混凝土加以塑料薄膜覆盖，塑料薄膜外用草袋覆盖保温，若温度过低，采用“稻草被”代替普通草袋。以保证混凝土的内外温差，防止因混凝土表面冷缩形成裂缝和造成渗漏。为避免混凝土内部毛细孔在蒸汽压力下大大扩张，导致

大体积混凝土抗裂、抗渗技术措施

张路峰

江苏南通三建集团有限公司 226100

[摘要]：本工程地下室底板、墙板、顶板砼标号均为C30，抗渗等级为P6的防水混凝土，底板厚度有2000mm、1600mm、1000mm；墙板厚度有400mm、350mm、300mm；顶板厚度200mm等。

[关键词]：抗裂 抗渗 技术措施

一、工程概况

本工程为于上海市静安区西康路（信业广场项目），地上五幢21-33层住宅楼，地下2层停车库，底板厚度有2000mm、1600mm、1000mm；墙板厚度有400mm、350mm、300mm；顶板厚度200mm等。

二、通过优选级配，控制好原材料质量

1、本工程地下室砼标号为C30（R28），为减少砼中水泥用量，降低砼浇筑后的温度，从而有效控制其温升、缩小温差，因此，拟考虑本工程地下室砼采用通过普通硅酸盐水泥掺加适量的矿粉（S95），来代替部分水泥，降低混凝土水化热。期龄改为R60，充分利用砼的后期强度，并由设计确定。

2、选用收缩小的普通水泥Po42.5；采用粗骨料，尽量选用粒径较大、级配良好的粗细骨料，含泥量不得大于1.0%，泥块含量不得大于0.5%；中砂，含泥量不得大于2.0%，泥块含量不得大于1.0%，细度模数大于或等于2.5，砂率宜为35%；采用中效缓凝减水剂CF-2，该外加剂可减水率14%左右，可降低水化热峰值；掺加粉煤灰等掺合料改善和易性、降低水灰比，以达到减少水泥用量、降低水化热目的。底板部位坍落度为140±20mm，墙、顶板部位坍落度为160±20mm。

3、在混凝土中掺加聚丙烯纤维的特点：

（1）、材料性能：在混凝土中掺加了0.8Kg/m3聚丙烯纤维，加入混凝土中的纤维有阻裂效应，能延缓裂缝的产生和扩展，减少及细化裂缝，它能填埋了部分混凝土内部孔隙，减少了孔隙大小和数量，极大地增加了混凝土基体的密实性，大大提高了混凝土的抗渗性、抗冻性及抵抗有害介质侵蚀能力，提高了纤维混凝土建筑物的耐久性。 （2）、改善和易性，使混凝土不离析泌水，提高混凝土抗塑收缩的能力。

混凝土mic技术

混凝土mic技术是一种新型的混凝土耐久性技术，目的是提高混凝土的抗裂性、抗渗性和抗冻性，降低混凝土的渗透性、碱性和腐蚀性等，从而提高混凝土的使用寿命和耐久性。它通过加入适量的微观颗粒（如二氧化硅、水硅酸钙等）或高分子材料（如凝胶、基材等）来改善混凝土的结构性能。

混凝土mic技术的主要特点有：

1. 抗裂性好：添加微观颗粒或高分子材料可以填补混凝土中的微小裂缝，减少普通混凝土容易发生的裂缝和水泥熔融的现象，从而提高了混凝土的抗裂性能。

2. 抗渗性好：微观颗粒和高分子材料的添加可以增加混凝土内部孔隙的密度和分布，减少渗水和渗气问题。

3. 抗冻性好：微观颗粒和高分子材料可以改善混凝土的孔隙分布，减少冰冻膨胀的影响。

4. 耐久性好：加入微观颗粒和高分子材料可以保护混凝土中的钢筋不被腐蚀，使混凝土的使用寿命更长。

混凝土mic技术的应用：

1. 应用于高速公路、桥梁、隧道等交通建筑物的施工中，可以提高混凝土的硬度和强度，减少施工过程中的裂缝和毛细裂缝，并提高混凝土的耐久性和使用寿命。

2. 应用于水利和电力建设领域，可以避免混凝土输送过程中的裂缝和减少混凝土受水侵蚀的危害。

3. 应用于住宅和公共建设领域中的混凝土建筑物中，可以减少墙体渗水和霉变的问题，提高室内空气质量。

在混凝土mic技术应用的过程中，需要注意以下几点：

1. 微观颗粒和高分子材料的控制应该非常精准，并要求该材料的质量良好，否则会对混凝土的混合和结构产生负面影响。

2. 在混凝土mic技术的应用中，需要满足高温、低温和潮湿条件下混凝土的固化和结构性能的要求。

3. 在混凝土mic技术的应用过程中，需要密切关注混凝土的抗压性、弯曲性、抗拉性等重要参数的变化，以充分发挥使用寿命的优势。 总之，混凝土mic技术的应用可以有效提高混凝土的使用寿命和耐久性，从而降低修缮和更换成本，在工程建设中得到了广泛的应用。

混凝土抗裂防渗技术规范与施工实践

一、引言

混凝土是建筑工程中常用的一种材料，但由于其自身性质，容易出现裂缝和渗漏问题。为了解决这些问题，需要采用一系列的防护措施。本文旨在介绍混凝土抗裂防渗技术规范与施工实践。

二、混凝土抗裂技术规范

1. 混凝土配合比设计

混凝土的配合比设计是非常重要的一步。在设计配合比时，需要考虑混凝土的强度、耐久性和抗渗性等因素。同时还需要考虑混凝土的施工条件和环境条件等因素。在设计配合比时，应该按照国家相关标准和规范进行。

2. 混凝土骨料选择

混凝土中骨料的选择也是非常重要的一步。骨料的质量直接影响混凝土的强度和耐久性。为了保证混凝土的质量，应该选择优质的骨料，并按照国家相关标准和规范进行选择。

3. 混凝土施工工艺

混凝土施工工艺也是非常重要的一步。在施工过程中，应该注意控制混凝土的水灰比、控制混凝土的坍落度、控制混凝土的浇筑速度等因素。同时还应该注意混凝土的震捣，以保证混凝土的密实性。

4. 混凝土养护

混凝土养护也是非常重要的一步。在混凝土刚浇筑完成后，应该及时进行养护。养护时间应该根据混凝土的强度等级以及环境温度和湿度等因素进行确定。通常情况下，混凝土的养护时间应该不少于7天。

5. 混凝土预应力设计

混凝土预应力设计是一种有效的抗裂措施。在混凝土预应力设计中，应该根据混凝土的强度等级以及结构的受力情况等因素进行确定。同时还应该注意预应力筋的选用和布置等因素。

三、混凝土抗渗技术规范

1. 混凝土配合比设计

混凝土的配合比设计同样也是混凝土抗渗技术的重要一步。在设计配合比时，应该考虑混凝土的渗透性和抗渗性等因素。同时还应该注意控制混凝土的水灰比，以及选择合适的掺合料等因素。

2. 混凝土密实性

混凝土的密实性是影响混凝土抗渗性的关键因素之一。在混凝土施工过程中，应该注意混凝土的震捣，以保证混凝土的密实性。同时还应该注意控制混凝土的坍落度和浇筑速度等因素。
