高层建筑转换层施工技术要点

试论高层建筑转换层技术要点

摘要: 在该工程转换层大截面劲性混凝土梁施工中, 对钢筋绑扎、模板支撑及大体积混凝土浇筑等的施工方法进行分析, 采取相应技术措施, 保证施工顺利进行。

关键词: 钢筋绑扎; 模板支撑; 混凝土

本工程在塔楼的高层设置了转换层。转换层结构形式为钢筋混凝土组合结构与型钢梁组成压杆体系, 即部分框架柱由型钢混凝土柱转换为钢筋混凝土柱。高层转换层结构由于跨度长, 承受的竖向荷载大, 配筋量亦大, 致使其截面尺寸高而大, 施工过程极为复杂, 是本工程中的重点和难点。本文就该超高层的转换层大截面劲性混凝土梁施工几项难点及其解决方法进行简要的介绍。

1 大截面劲性混凝土梁钢筋工程

( 1) 本工程转换层转换梁(板)的含钢量高, 主筋长, 不仅梁柱结点区域钢筋密集, 而且每根劲性钢筋混凝土转换梁的钢筋数量多、分布密集, 其中最大梁截面的尺寸为1 200mm×2 200mm(h型钢尺寸为1 600mm×350mm) , 见图1, 2。

因此, 结合土建结构深化设计图纸和现场实际情况进行正确的翻样和下料, 考虑好钢筋之间的穿插避让关系, 合理安排好钢梁与钢筋的制作尺寸和就位次序; 确定钢筋与型钢柱(梁)结点的钢筋绑扎方法; 确定型钢梁( 柱) 上需要为绑扎钢筋所开的孔洞的数量及位置; 确定型钢梁上柱插筋的部位及在型钢梁上该部位的

补强措施等是钢筋工程施工的关键。经现场多次研究、试验, 最有效合理的转换梁钢筋绑扎顺序为: 型钢梁上焊接腰筋拉钩→吊装钢梁、固定焊接→绑扎梁底、柱头箍筋→放置梁上下层主筋→套外侧封闭箍筋( 暂不封闭) →绑扎梁下层主筋( 下垫方木) →搭设梁钢筋支撑架→绑扎里闭合箍筋内上层钢筋→套里闭合箍筋内单肢箍→套里闭合箍筋→绑扎外闭合箍筋内其他上层主筋→绑扎梁腰筋→套外闭合箍筋→将焊在腹板上的拉钩钢筋调直并钩住腰筋→码放固定梁底垫块→抽出方木、梁筋就位→上层墙、柱插筋→合梁侧模。

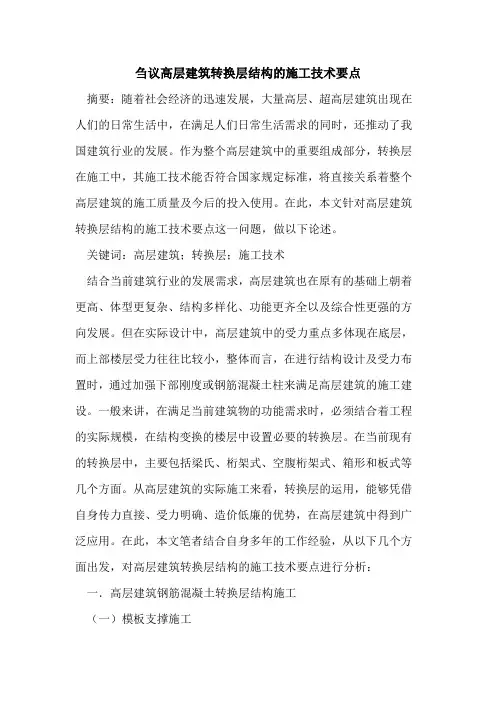

刍议高层建筑转换层结构的施工技术要点

摘要：随着社会经济的迅速发展，大量高层、超高层建筑出现在人们的日常生活中，在满足人们日常生活需求的同时，还推动了我国建筑行业的发展。作为整个高层建筑中的重要组成部分，转换层在施工中，其施工技术能否符合国家规定标准，将直接关系着整个高层建筑的施工质量及今后的投入使用。在此，本文针对高层建筑转换层结构的施工技术要点这一问题，做以下论述。

关键词：高层建筑；转换层；施工技术

结合当前建筑行业的发展需求，高层建筑也在原有的基础上朝着更高、体型更复杂、结构多样化、功能更齐全以及综合性更强的方向发展。但在实际设计中，高层建筑中的受力重点多体现在底层，而上部楼层受力往往比较小，整体而言，在进行结构设计及受力布置时，通过加强下部刚度或钢筋混凝土柱来满足高层建筑的施工建设。一般来讲，在满足当前建筑物的功能需求时，必须结合着工程的实际规模，在结构变换的楼层中设置必要的转换层。在当前现有的转换层中，主要包括梁氏、桁架式、空腹桁架式、箱形和板式等几个方面。从高层建筑的实际施工来看，转换层的运用，能够凭借自身传力直接、受力明确、造价低廉的优势，在高层建筑中得到广泛应用。在此，本文笔者结合自身多年的工作经验，从以下几个方面出发，对高层建筑转换层结构的施工技术要点进行分析：

一．高层建筑钢筋混凝土转换层结构施工

（一）模板支撑施工 从当前现有的转换层结构能够看出，受自身及施工荷载的影响，在进行转换层模板支撑时，施工人员必须结合着工程的实际状况，本着一切从实际出发的原则，选择与之相符的支撑方案，在确保模板支撑结构稳定性的同时，还能从根本上保证模板的强度。在当前现有的模板支撑体系中，主要包括一次性支模、荷载传递法支模、叠合浇筑法支模、埋高型钢法支撑等。

（二）混凝土工程施工

在整个转换层的施工中，针对混凝土施工活动的开展，应从转换层周围的墙体结构出发，以此来避免混凝土表面散热快导致混凝土出现裂缝的现象发生。在进行混凝土工程施工时，若气温较高，施工人员在搅拌混凝土材料时，应尽量使用冰水，以此来降低混凝土入模温度，并采取分层浇筑法进行浇筑，避免因混凝土内外温差大而出现大量的裂缝。

综述高层建筑转换层施工技术

高层建筑因为相比于多层建筑来说需要更加强大的承重能力，所以施工中需要应用到转换层施工技术。转换层技术能为高层建筑提供完善了承重力施工技术，以此来满足人们对高层建筑的多样化需求，从而充分发挥空间的使用率，对自然资源和社会源资源日益匿乏的现代社会的发展起到强力的推动作用。

一、转换层在高层建筑施工的应用

随我国城市建设发展速度快，高层建筑也越来越多，当前国内钢筋混凝土高层建筑一般为20～50层，以20～35层之间居多，且占全部高层钢筋混凝土建筑的80%左右，因此转换层结构在高层建筑巨得到普遍的应用。转换层施工是高层建筑施工的重要部分，其梁、柱和板的尺寸比较大，因此在施工技术要求上对模版的支撑系统、钢筋的安装、大体积混凝土浇筑要严格把关，做到合理规划、科学施工、现场组织有条不紊、监工落实到位。这不仅对施工管理工作有帮助，也提高施工效率，施工质量也得到保证，产生良好的经济效益与社会效益。针对高层建筑工程施工中应用到的梁式转换层技术、厚板转换层技术、析架转换层分别

进行分析，以达到其技术能够对高层施土产生实际作用的目的。

1、梁式转换层

这种结构形式目前被广泛应用于高层建筑施工中，它具有传力明确及传力途径清晰的特点，同时这种结构方式比较耐于受力、结构简单明了、便于计算、更能节约更多的造价成本，也便于施工。

2、厚板转换层

厚板转换层通常用于梁柱无法直接承受转换层的上、下柱网轴线错开较多时来代替，但厚板承受的巨大负荷会都集中于建筑物的中部，振动性能复杂，顶上刚度很大，而二下层刚度较小，因此容易产生底部变形，是一种不适于进行抗震的结构体系。所以应对厚板的整体进行内力分析。

3、析架转换层

析架转换层较多的采用于布置大型管道等设备，并可充分的利用建筑空间。析架转换层主要用于承受竖向荷载，在满足建筑基本功能的前提下，通过增大中间节间的跨度或减小端节间的跨度来达到增大中间弦杆内力的目的，有效减小了端间的内力，使弦杆的内力分布得更为均匀。

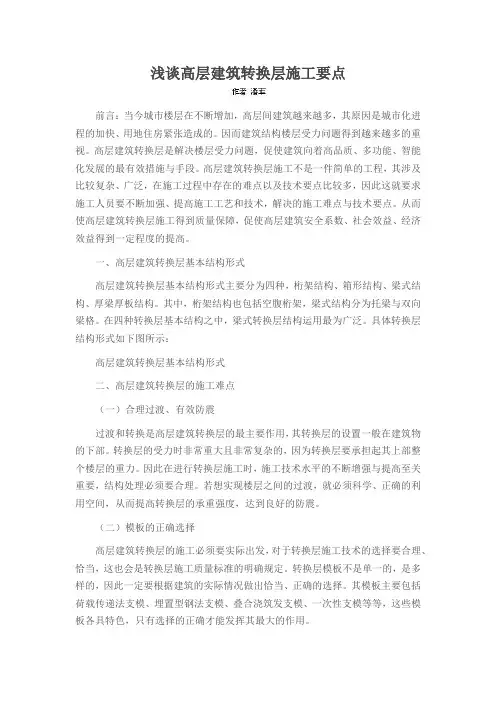

浅谈高层建筑转换层施工要点

前言：当今城市楼层在不断增加，高层间建筑越来越多，其原因是城市化进程的加快、用地住房紧张造成的。因而建筑结构楼层受力问题得到越来越多的重视。高层建筑转换层是解决楼层受力问题，促使建筑向着高品质、多功能、智能化发展的最有效措施与手段。高层建筑转换层施工不是一件简单的工程，其涉及比较复杂、广泛，在施工过程中存在的难点以及技术要点比较多，因此这就要求施工人员要不断加强、提高施工工艺和技术，解决的施工难点与技术要点。从而使高层建筑转换层施工得到质量保障，促使高层建筑安全系数、社会效益、经济效益得到一定程度的提高。

一、高层建筑转换层基本结构形式

高层建筑转换层基本结构形式主要分为四种，桁架结构、箱形结构、梁式结构、厚梁厚板结构。其中，桁架结构也包括空腹桁架，梁式结构分为托梁与双向梁格。在四种转换层基本结构之中，梁式转换层结构运用最为广泛。具体转换层结构形式如下图所示：

高层建筑转换层基本结构形式

二、高层建筑转换层的施工难点

（一）合理过渡、有效防震

过渡和转换是高层建筑转换层的最主要作用，其转换层的设置一般在建筑物的下部。转换层的受力时非常重大且非常复杂的，因为转换层要承担起其上部整个楼层的重力。因此在进行转换层施工时，施工技术水平的不断增强与提高至关重要，结构处理必须要合理。若想实现楼层之间的过渡，就必须科学、正确的利用空间，从而提高转换层的承重强度，达到良好的防震。

（二）模板的正确选择

高层建筑转换层的施工必须要实际出发，对于转换层施工技术的选择要合理、恰当，这也会是转换层施工质量标准的明确规定。转换层模板不是单一的，是多样的，因此一定要根据建筑的实际情况做出恰当、正确的选择。其模板主要包括荷载传递法支模、埋置型钢法支模、叠合浇筑发支模、一次性支模等等，这些模板各具特色，只有选择的正确才能发挥其最大的作用。 （三）位置准确、保障数量；浇筑合理、预防裂缝

所谓位置准确、保障数量只要是指，在转换层的施工中，钢筋是不可或缺的材料，并且必须要密集分布。因此在施工前，钢筋数量一定要准备充分，并且钢筋之间的连接、位置的摆放一定要准确。浇筑合理、预防裂缝是指，由于在转换层梁柱集汇的位置非常容易出现裂缝，因此浇筑一定要合理。
