《路基路面工程》课程设计
公路沥青路面设计
学校：
学院：建筑工程学院
班级：
姓名：
学号：
台州某路段高速公路沥青路面设计计算书
1. 基本资料
（1）自然地理条件
台州地区计划修建一条双向六车道的高速公路，其中经过调查该路段地处
Ⅳ4区，路基为中液限粘土，地下水位离地面高度为1.1m，路基填土高度为0.5m，属于中湿状态；根据我国“沥青及沥青混合料气候分区指标”及相应的“分布图”，得到最热月平均气温＞30℃，最低气温低于-9℃，年降雨量＞1000mm。近期双向混合交通量为21000辆/日，交通组成和代表车型的技术参数分别如表1和表2所示，交通量年增长率为8%。该路线沿线可开采砂砾、碎石，并有丰富的石灰、水泥、粉煤灰、沥青等材料供应。
（2）土基回弹指数的确定
设计路段处于Ⅳ4区，路基处于中湿状态，路基土为中液限粘土，稠度为，查表 “二级自然区划各土组土基回弹模量参考值(MPa)，得土基回弹模量为MPa。土基回弹模量＜40 MPa，所以对地基进行加固处理，进行填土层50cm处外加25cm厚的石灰处理填土层，查表 “二级自然区划各土组土基回弹模量参考值(MPa)，得土基回弹模量为200MPa。
（3）根据可行性研究报告可知路段所在地区近期交通组成与交通量，见表1-1。预测交通量年增长率为8%。沥青路面累计标准轴载次数按15年设计。
近期交通组成与交通量 表 1-1
车型分类 代表车型 数量（辆/d）
一类 桑塔纳 52
二类 五十铃 8799
三类 解放CA10B 4536
四类 黄河JN150
五类 黄河JN162
六类 交通SH361
（4）设计轴载
代表车型的技术参数 表1-2
序号 汽车
型号 总重
(kN) 载重
一、填空题（每题2分，共计20分）
1、我国沥青及沥青混合料气候分区采用的指标有：_______、_______和_______。
2、影响路基压实的因素有_______、_______、_______、_______；施工中控制______________是首要关键。
3、路面结构可分为_______、_______、_______三层。
4、沥青混合料按照强度构成原理可以分为_______和_______两大类。
5、石灰土强度形成的机理主要是_______、_______、_______和_______四种化学和物理化学作用的结果。
6、水泥混凝土路面的主要破坏形式有_______、_______、_______、_______。
7、表征土基承载力的参数指标有_______、_______、_______。
8、边坡滑塌的两种情况是_______、_______。
9、水泥混凝土路面的横向接缝有_______、_______、_______。
10、铺草皮主要有_______、_______、_______等形式，可根据_______、_______、_______等具体情况选用。
二、选择题（单选或多选题，每题2分，共计20分）
1、路堑边坡坡率的确定方法主要是（ ）
A．工程地质法（经验法） B．力学法 C．直线法 D．Bishop法
2、双圆荷载的当量圆直径ｄ和单圆荷载的当量圆直径Ｄ的关系，Ｄ／ｄ＝（ ）
A．1 B．0.5 C． 2 D． 3
3、设置在挖方路基的路肩外侧或低路堤的坡脚外侧的排水设备称为（ ）
A．排水沟 B．截水沟 C．边沟 D．渗沟
4、下列哪些是半刚性材料（ ）

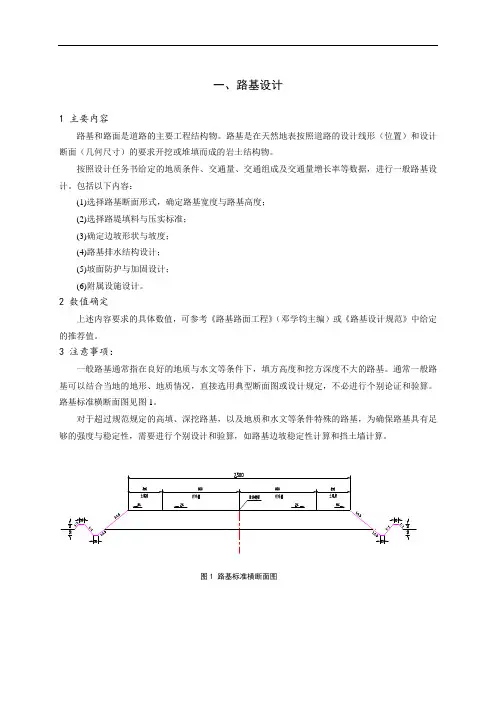

一、路基设计
1 主要内容
路基和路面是道路的主要工程结构物。路基是在天然地表按照道路的设计线形（位置）和设计断面（几何尺寸）的要求开挖或堆填而成的岩土结构物。
按照设计任务书给定的地质条件、交通量、交通组成及交通量增长率等数据，进行一般路基设计。包括以下内容：
(1)选择路基断面形式，确定路基宽度与路基高度；
(2)选择路堤填料与压实标准；
(3)确定边坡形状与坡度；
(4)路基排水结构设计；
(5)坡面防护与加固设计；
(6)附属设施设计。
2 数值确定
上述内容要求的具体数值，可参考《路基路面工程》（邓学钧主编）或《路基设计规范》中给定的推荐值。
3 注意事项：
一般路基通常指在良好的地质与水文等条件下，填方高度和挖方深度不大的路基。通常一般路基可以结合当地的地形、地质情况，直接选用典型断面图或设计规定，不必进行个别论证和验算。路基标准横断面图见图1。
对于超过规范规定的高填、深挖路基，以及地质和水文等条件特殊的路基，为确保路基具有足够的强度与稳定性，需要进行个别设计和验算，如路基边坡稳定性计算和挡土墙计算。
图1 路基标准横断面图
二、路基边坡稳定性设计
1 主要内容
对于假定的路基边坡数值，其稳定性设计一般采用力学分析法中的圆弧法。可以假定几个不同的滑动面，按力学平衡原理对每个滑动面进行边坡稳定性分析，从中找出极限滑动面，按此极限滑动面的稳定程度来判断边坡的稳定性。
2 圆弧法计算
将圆弧滑动面上的土体划分为若干竖向土条，依次计算每一土条沿滑动面的下滑力和抗滑力，然后叠加计算出整个滑动土体的稳定性。
圆弧法的计算精度主要与分段数有关。分段愈多则计算结果愈精确，一般分8～10段。
小段的划分，还可结合横断面特性，如划分在边坡或地面坡度变化之处，以便简化计算。
其具体计算步骤可参考《路基路面工程》中相关的内容。
3 注意：
边坡稳定性分析时，其计算参数如土的容重γ（KN/m3）、内摩擦角φ（°）和粘聚力c（Kpa）的选取要合理。

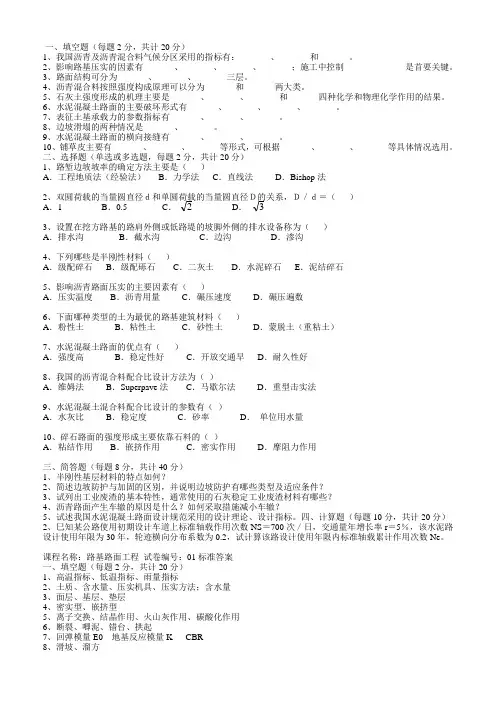

课程名称：路基路面工程 试卷编号：01
一、填空题（每题2分，共计20分）
1、我国沥青及沥青混合料气候分区采用的指标有：_______、_______和_______。
2、影响路基压实的因素有_______、_______、_______、_______；施工中控制__________是首要关键。
3、路面结构可分为_______、_______、_______三层。
4、沥青混合料按照强度构成原理可以分为_______和_______两大类。
5、石灰土强度形成的机理主要是_______、_______、_______和_______四种化学和物理化学作用的结果。
6、水泥混凝土路面的主要破坏形式有_______、_______、_______、_______。
7、表征土基承载力的参数指标有_______、_______、_______。
8、边坡滑塌的两种情况是_______、_______。
9、水泥混凝土路面的横向接缝有_______、_______、_______。
10、铺草皮主要有_______、_______、_______等形式，可根据_______、_______、_______等具体情况选用。
二、选择题（单选或多选题，每题2分，共计20分）
1、路堑边坡坡率的确定方法主要是（ ）
A、工程地质法（经验法） B、力学法 C、直线法 D、Bishop法
2、双圆荷载的当量圆直径ｄ和单圆荷载的当量圆直径Ｄ的关系，Ｄ／ｄ＝ （ ）
A、1 B、0、5 C、 D、
3、设置在挖方路基的路肩外侧或低路堤的坡脚外侧的排水设备称为（ ）
A、排水沟 B、截水沟 C、边沟 D、渗沟
4、下列哪些是半刚性材料（ ）
