节气门作用和工作原理

发动机电子节气门的控制原理

一、前言

节气门的作用是控制发动机的进气流量，决定发动机的运行工况。驾驶员通过操作加速踏板来操纵 节气门开度。加速踏板和节气门的连接方式有两种:刚性连接和柔性连接。传统油门采用刚性连接,即通过拉杆或拉索传动连接加速踏板和节气门的机械连接方式, 因此节气门开度完全取决于加速踏板的位置，即驾驶员的操作意图，但从动力性和经济性角度来看，发动机并不总是完全处于最佳运行工况，而且驾驶员的误操作也 给安全性带来隐患。在混合动力车中，由于发动机和电池组成多能源动力系统，刚性连接方式不能实现各动力源之间的能量分配管理,因此，它必将被柔性连接方式 所取代。柔性连接方式取消了传统的机械连接，通过电控单元控制节气门快速精确地定位，因此又称为电子节气门。它的优点在于能根据驾驶员的需求愿望以及整车 各种行驶状况确定节气门的最佳开度，保证车辆最佳的动力性和燃油经济性，并具有牵引力控制、巡航控制等控制功能， 提高安全性和乘坐舒适性。

本文通过阐述电子节气门系统的基本结构、工作原理、控制策略和发展现状,使读者对电子节气门有深入的理解。

二、电子节气门系统的基本结构和工作原理

（一)电子节气门系统的基本结构

电子节气门系统的基本结构主要包括：

1.加速踏板位置传感器

加速踏板位置传感器由两个无触点线性电位器传感器组成,在同一基准电压下工作,基准电压由ECＵ提供。随着加速踏板位置的改变,电位器阻值也发生线性的变化,由此产生反应加速踏板下踏量大小和变化速率的电压信号输入ECＵ。

2.节气门位置传感器

和踏板位置传感器类似，节气门位置传感器也是由两个无触点线性电位器传感器组成，且由ECＵ提供相同的基准电压。当节气门位置发生变化时,电位器阻值也随之线性地改变,由此产生相应的电压信号输入ECU,该电压信号反映节气门开度大小和变化速率。

3．节气门控制电机

节气门控制电机一般选用步进电机或直流电机，经过两级齿轮减速来调节节气门开度。早期以使用 步进电机为主,步进电机精度较高、能耗低、位置保持特性较好，但其高速性能较差,不能满足节气门较高的动态响应性能的要求,所以现在比较多地采用直流电 机,直流电机精度高、反应灵敏、便于伺服控制。

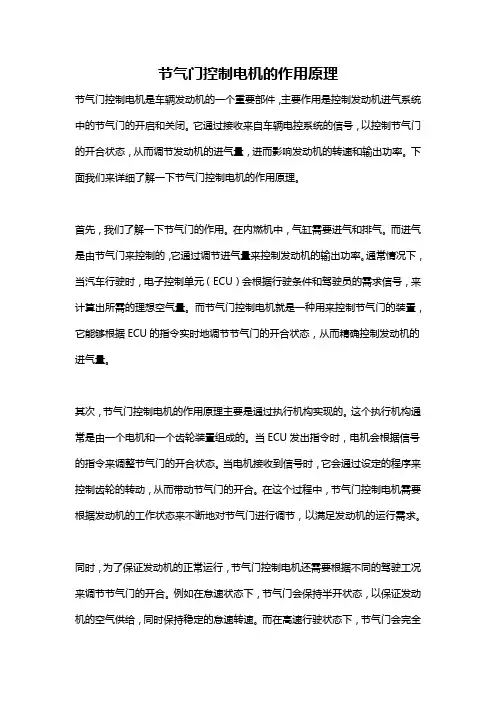

节气门控制电机的作用原理

节气门控制电机是车辆发动机的一个重要部件，主要作用是控制发动机进气系统中的节气门的开启和关闭。它通过接收来自车辆电控系统的信号，以控制节气门的开合状态，从而调节发动机的进气量，进而影响发动机的转速和输出功率。下面我们来详细了解一下节气门控制电机的作用原理。

首先，我们了解一下节气门的作用。在内燃机中，气缸需要进气和排气。而进气是由节气门来控制的，它通过调节进气量来控制发动机的输出功率。通常情况下，当汽车行驶时，电子控制单元（ECU）会根据行驶条件和驾驶员的需求信号，来计算出所需的理想空气量。而节气门控制电机就是一种用来控制节气门的装置，它能够根据ECU的指令实时地调节节气门的开合状态，从而精确控制发动机的进气量。

其次，节气门控制电机的作用原理主要是通过执行机构实现的。这个执行机构通常是由一个电机和一个齿轮装置组成的。当ECU发出指令时，电机会根据信号的指令来调整节气门的开合状态。当电机接收到信号时，它会通过设定的程序来控制齿轮的转动，从而带动节气门的开合。在这个过程中，节气门控制电机需要根据发动机的工作状态来不断地对节气门进行调节，以满足发动机的运行需求。

同时，为了保证发动机的正常运行，节气门控制电机还需要根据不同的驾驶工况来调节节气门的开合。例如在怠速状态下，节气门会保持半开状态，以保证发动机的空气供给，同时保持稳定的怠速转速。而在高速行驶状态下，节气门会完全打开，以满足发动机对空气的更大需求，从而提供更大输出功率。这些都需要节气门控制电机对节气门进行精准的控制和调节。

总的来说，节气门控制电机的作用原理主要是通过执行机构实现的，它根据来自ECU的信号来控制节气门的开合，从而精确地调节发动机的进气量，以满足发动机在不同工况下的运行需求。通过精准的控制，节气门控制电机能够有效地提高发动机的燃烧效率，提升发动机的动力性能和燃油经济性。因此，节气门控制电机在汽车发动机控制系统中起着非常重要的作用。

节气门技术参数

节气门是汽车发动机系统中的重要组成部分，它的作用在于调节进入发动机的空气量，从而使发动机在各种工况下都能保持最佳的燃烧效率。节气门的技术参数包括开度、材料、形状和响应速度等，这些参数直接影响到发动机的性能和燃油效率。

一、节气门的作用与意义

节气门的主要作用是控制发动机的进气量，使得发动机在不同的负荷和转速下，能够实现最佳的燃烧效果。此外，节气门还具有调节发动机排放、提高发动机响应速度和降低油耗等意义。

二、节气门的技术参数概述

1.节气门的开度：节气门的开度是指节气门阀门打开的程度，它直接影响到发动机的进气量。开度越大，进气量越多，发动机的功率也就越大。相反，开度越小，进气量越少，发动机的功率也会受到影响。

2.节气门的材料：节气门的材料通常分为铸铁、铝合金和塑料等。不同材料的节气门在重量、耐磨性和导热性能等方面存在差异，从而影响到发动机的性能。

3.节气门的形状：节气门的形状包括圆形、方形和椭圆形等。不同形状的节气门对气流的阻力、流动性和噪音等方面有影响，进而影响发动机的进气性能。

4.节气门的响应速度：节气门的响应速度是指节气门在接到驾驶员操作信号后，阀门打开或关闭的速度。响应速度快的节气门能够更快地调整进气量，使发动机在瞬间达到最佳燃烧状态，提高发动机的响应性能。

三、节气门在各领域的应用

节气门不仅在汽车领域有广泛应用，还在航空、船舶、工业等领域发挥着重要作用。例如，在航空领域，节气门用于调节发动机的推力，使飞机在不同的飞行阶段保持稳定的速度和高度。在船舶领域，节气门用于控制发动机的转速，以适应不同的航行条件。

四、如何选择合适的节气门

选择合适的节气门需要考虑以下几个方面：

1.发动机的类型和功率：不同类型和功率的发动机对应着不同的节气门参数，需要根据发动机的具体参数进行选择。

2.驾驶需求：根据驾驶员的驾驶习惯和需求，选择适合的节气门开度和响应速度。

3.工作环境：考虑节气门在不同气候、道路条件和空气质量下的适用性。

气门组的作用及组成

1. 气门组的作用

气门组是内燃机中的关键部件之一，它的作用是控制气门的开闭，通过调节进气和排气的时间和量来实现燃烧室内燃气的进出，以达到正常燃烧和提高发动机效能的目的。

具体来说，气门组的主要作用有以下几个方面：

1. 控制进气和排气过程： 气门组可以精确控制燃料混合物的进入和燃烧产物的排出，以保证发动机正常工作和高效燃烧。

2. 调节气门重叠时间： 气门组可以调节气门开启和关闭的时间，使气门重叠，实现进排气道的交流和延迟燃烧气体的流动，以提高发动机的输出功率和燃烧效率。

3. 保证正时运行： 气门组控制气门的开闭时间，使活塞在适当的位置和时间点进行上下运动，保证发动机的正时运行，使燃气的进出配合得当，防止气门碰撞造成损坏。

4. 实现气门闪避功能： 气门组可以调整气门的开闭速度和幅度，使活塞在上止点时，气门能够避开活塞，以避免气门碰撞和发动机损坏。

综上所述，气门组的作用是保证发动机的正常燃烧过程，控制进气和排气过程，调节气门的重叠时间和实现气门闪避功能，从而提高发动机的效能和寿命。

2. 气门组的组成

气门组是由多个部件组成的复杂机械系统，主要包括气门、气门导杆、齿轮、凸轮轴、弹簧、气门座圈、气门瓦等。

1. 气门（Valve）： 气门是气门组的核心部件，用于控制气门的开闭，使气体进入和排出燃烧室。根据不同的作用，气门分为进气气门和排气气门。气门一般由高温合金材料制成，具有高强度和耐磨损的特性。

2. 气门导杆（Valve Stem）： 气门导杆是连接气门和凸轮轴的部件，起到引导气门上下运动的作用。气门导杆一端与气门连接，另一端通过齿轮等传动机构与凸轮轴相连。气门导杆通常由高强度合金钢制成。

3. 齿轮（Gear）： 齿轮是传递凸轮轴旋转动力的传动机构，使气门能够开启和关闭。齿轮通常由合金钢材料制成，具有较高的强度和耐磨性。 4. 凸轮轴（Camshaft）： 凸轮轴是气门组的关键部件之一，通过其凸轮形状和凸轮位置的设计，控制气门的开闭时间和幅度。凸轮轴通常由高强度的合金钢制成。
