超滤膜清洗方法

山东招金膜天有限责任公司

超滤膜组件清洗手册

2011年版

PS超滤膜组件清洗程序

超滤运行一段时间后由于污染，透水通量下降，压差上升，为保持膜的透水通量，要对膜进行清洗。清洗通常包括逆向冲洗、正向冲洗、反冲洗和化学清洗。这些方法可以单独使用，也可以组合在一起使用，要视应用情况而定。

1、逆向冲洗、正向冲洗

主要目的是通过高的流速来冲刷掉附着在膜表面的松散的污染物，冲洗过程中，产水口关闭。

2、反冲洗

这是中空纤维所特有的非常有效的清洗手段。清洗时超滤水或纯水从超滤口（产水口）透过膜支撑层和分离层，从进水口或浓水口排出。水流方向与生产时相反，所以叫反冲洗。反冲洗用水须是超滤水或纯水，因为原水中含有悬浮物和胶体等杂质，反冲洗时会造成二次污染，所以必须禁止。反冲洗时根据污染情况，可以加药加强清洗效果，如加次氯酸钠、酸或碱等。反冲洗后可再进行正向冲洗，以冲走反洗下来的污染物。

3、化学清洗

当前面的物理清洗还不能恢复膜的水通量时，就要进行化学清洗了，化学清洗系统包括清洗泵、清洗水箱和相应的管路。清洗药剂可以在膜组件内高速流动以清除污垢，也可以充满药液浸泡一段时间，使污垢溶解然后冲洗掉。

3.1化学清洗步骤

根据超滤膜截留特性，建议采用先用碱性药剂（ MotianUF-440或氢氧化钠）,再用酸性药剂（MotianUF-410或柠檬酸、盐酸）清洗的复合清洗方案。

A、准备工作：(a)仪器设备：温度计、pH计等常用仪器；清洗管路、加热设备、超滤水来源等就位；(b)清洗剂： MotianUF-440碱性有机清洗剂（固体）或氢氧化钠；MotianUF-410酸性有机清洗剂（固体）或柠檬酸。

B、清洗过程：

（一）碱性清洗：

1、准备工作：将清洗药箱和精密滤器、管路等检查完毕并清洗干净;根据超滤系统的大小加入清洗药箱适量的超滤产水或纯水，加热至35～38℃，加入

MotianUF-440碱性有机清洗剂（固体）2.5-3.5%或氢氧化钠2-3%,开清洗泵循环使药剂搅拌均匀。

攀煤联合焦化除盐水系统

超滤、反渗透

清

洗

方

案

编制：

审核：

批准：

陕西天智实业有限公司

一、序言

水处理系统进水中存在各种形式可导致反渗透和超滤膜表面污染的物质，如水合金属氧化物、含钙沉淀物、有机物及微生物(藻类等)。污垢（fouling）就是指覆盖在膜表面上的各种沉积物，包括水中的结垢物。

膜系统预处理的目的在于尽量减少膜表面的上述污染，通过安装合适的预处理系统，选择恰当的操作条件，如产水流量，运行压力与产水回收率等，就能达到这一目标。

下列因素有可能引起膜系统污垢：

▬ 预处理系统不完善

▬ 预处理运行不正常

▬ 预处理投药系统失灵

▬ 系统停机后冲洗不及时或不充分

▬ 操作控制不当

▬ 膜面长时间累积沉淀物（钡和硅垢等）

▬ 进水组份或其它条件改变

▬ 进水受生物污染

发生膜表面的污垢将加速系统性能的下降，如减少产水流量，降低脱盐率。污垢的另一个负面现象是进水和浓水间的压差增加。

由于陶氏FILMTEC™膜及膜元件具有全球膜工业界能承受最宽的pH 和温度条件，只要措施得力及时，就可以很有效地进行系统清洗，最大限度地恢复膜系统的性能。但若拖延太久才进行清洗，则很难完全将污染物从膜面上清洗掉，针对特定的污染，只有采取相应的清洗方法，才能达到好的效果，

若错误地选择清洗化学药品和方法，有时会使膜系统污染加剧。因此在清洗之前需先决定膜表面的污垢种类，有以下几种分析方法：

▬ 分析进水组成，发生污垢的可能性或许经过分析原水水质报告，就能显而易见的发现

▬ 检查前几次的清洗效果

▬ 分析测定SDI 值的微孔滤膜膜面上所截留的污物

▬ 分析保安滤器滤芯上的沉积物 ▬ 检查进水管内表面及FILMTEC 膜元件的进出水端面，如为红棕色，则表示可能已发生铁的污染；泥状或胶状沉积物通常为微生物或有机物污染。

二、Ultra-FluxTM-80 超滤组件化学清洗

超滤膜化学清洗规范

超滤膜化学清洗操作前准备：

1、 准备清洗用化学品， NaOH一箱（10kg）、HCL（一般2瓶）即可、NaCLO 10L（500ml液体装Χ20瓶）。

2、 防护手套

3、 防护面罩

4、 PH试纸

5、 活动扳手一把

配置清洗液方法：

1、 盐酸HCL溶液

RO冲洗出水（一般为二级RO），加水至桶高4/5处；

HCL（4L桶装液体），缓慢倒入以防溅射，用PH试纸调节到2.0即停止加药。

2、 氢氧化钠NaOH溶液

RO冲洗出水（一般为二级RO），加水至桶高4/5处；

NaOH（分析级，0.5KG装固体粉末），缓慢倒入并搅拌，用PH试纸调节到12.0即停止加药。

3 、 次氯酸钠NaCLO溶液

RO冲洗出水（一般为二级RO），加水至桶高4/5处；

缓慢倒入20瓶500ml的NaCLO，以防溅射。

操作规程：

1、药洗桶注水：

（1） 打开二级RO排放阀至药洗桶之间联通阀门，关闭二级RO排放阀直排阀门。

（2） 系统控制柜上二级RO旋钮旋至冲洗状态，开始往药洗桶注水。

（3） 注水完成后，停止二级RO冲洗。

2、控制柜面板上UF系统旋钮旋至停止状态。

3、打开药洗泵前后阀门，用活动扳手拧开药洗泵排气口螺栓至有水排出后旋紧。

4、打开所洗UF系统与药洗桶连接的进水阀门和出水阀门，保证清洗时，药液能够顺利在UF膜和药洗桶之间循环流动。

5、控制面板上药洗泵旋至手动状态，开启药洗泵注意药洗过滤器开始排气至有水出时关闭。

6、消毒：配置次氯酸钠NaCLO溶液循环，10~30分钟后，关闭药洗泵，浸泡2-3小时，进行消毒。

7、消毒完成后，冲洗UF系统，放掉药洗桶内药液，并用RO水冲洗干净，以待下一步清洗。

8、配置HCL溶液进行循环，30分钟后，即可冲洗UF系统。

9、放掉药洗桶内药液，并用RO水冲洗干净，以待下一步清洗。

10、配置NaOH溶液进行循环，30分钟后，关闭药洗泵，浸泡2-3小时。

专注水处理及流体分离技术

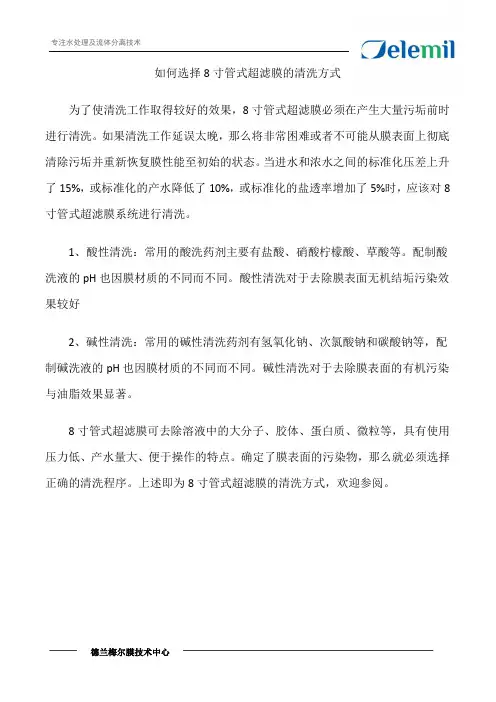

德兰梅尔膜技术中心 如何选择8寸管式超滤膜的清洗方式

为了使清洗工作取得较好的效果，8寸管式超滤膜必须在产生大量污垢前时进行清洗。如果清洗工作延误太晚，那么将非常困难或者不可能从膜表面上彻底清除污垢并重新恢复膜性能至初始的状态。当进水和浓水之间的标准化压差上升了15%，或标准化的产水降低了10%，或标准化的盐透率增加了5%时，应该对8寸管式超滤膜系统进行清洗。

1、酸性清洗：常用的酸洗药剂主要有盐酸、硝酸柠檬酸、草酸等。配制酸洗液的pH也因膜材质的不同而不同。酸性清洗对于去除膜表面无机结垢污染效果较好

2、碱性清洗：常用的碱性清洗药剂有氢氧化钠、次氯酸钠和碳酸钠等，配制碱洗液的pH也因膜材质的不同而不同。碱性清洗对于去除膜表面的有机污染与油脂效果显著。

8寸管式超滤膜可去除溶液中的大分子、胶体、蛋白质、微粒等，具有使用压力低、产水量大、便于操作的特点。确定了膜表面的污染物，那么就必须选择正确的清洗程序。上述即为8寸管式超滤膜的清洗方式，欢迎参阅。
