湖南常德路桥建设有限公路通平高速公路第四合同段 高架桥施工技术方案

1 天鹅高架桥施工技术方案

前 言

为圆满完成本合同段天鹅高架桥的工程施工任务，根据合同文件，在认真阅读和充分理解设计意图及对施工现场作详细调查的基础上，并结合我单位的施工经验，以信守合同、确保工期和质量、合理控制工程造价、优质高效安全文明施工为指导思想，编制本工程施工技术方案。

在编制过程中，我们立足于专业化、机械化、标准化、科学化施工，重点工序重点安排，特殊部位特殊考虑，并结合工期和工程实际进行统筹，尽量做到现场布置合理，方案切合实际，施工组织科学得当，以便为优质高效完成该项工程奠定基础。

第一章 编制依据及原则

第一节 编制依据

一、《湖北通城界-岳阳平江高速公路第四合同段两阶段施工图设计》

《湖北通城界-岳阳平江高速公路施工监理实施办法》

二、通平高速招投标文件

三、规范与规程

1、《公路桥涵设计通用规范》（JTG D60-2004）

2、《公路工程技术标准》（JTG B01-2003）

3、《公路桥梁抗震设计细则》（JTG/T B02-01-2008）

4、《公路工程质量评定标准》（JTG F80/1-2004）

5、《公路桥涵施工技术规范》（JTJ041-2000）

6、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）

四、我单位类似工程的实绩和已有的装备。

第二节 编制原则

一、充分响应合同文件，严格执行技术规范。

二、实事求是，施工方案可行、适用、经济。

三、推行全面质量管理，执行ISO9002质量管理标准和程序。

四、推行标准化管理，达到优质、安全、文明、高效。

湖南常德路桥建设有限公路通平高速公路第四合同段 高架桥施工技术方案

2 第二章 工程概述

第一节 工程概况

一、 工程简介

(一) 构造形式

本桥平面位于A=500m的缓和曲线及R=1250m的左偏曲线上，跨越水渠和基本农田保护区，本着环保、以人为本、少占良田和可持续发展等方面因素的考虑，采用桥梁跨越。本桥中心桩号为K21+290，桥面净宽2-11.75m，全桥长307m共分3联，上部结构为10*30m预应力T梁（先简支后结构连续）；下部构造桥墩为柱式墩、桩基础，桥台为柱式台、桩基础；3#、7#墩顶设置SSFB-160型伸缩缝，两侧桥台设置SSFB-80型伸缩缝，0#、10#桥台设8m搭板。

二、自然概况

本桥位于平江县梅仙镇天鹅村，桥位区位于阜山隆起丘陵区的长期风化剥蚀的丘间凹地，丘顶较平缓，呈平缓台阶状，区内起伏不大，多为开阔平地，地表植被不甚发育。0#桥台位于一丘坡凹部坡地，坡顶标高约190m，10#桥台位于一丘脊缓坡地带，桥梁中部经过丘间洼地及一条乡村小路。

依勘察报告，桥位段地质构造简单，处于区域地质构造活动相对微弱地带，未发现有断裂构造，地层主要分布为砂砾粘性土，全风化花岗岩，强分化花岗岩，中分化花岗岩，微分化花岗岩。不良地质现象为滥采长石区和花岗岩残积土、全风化岩、强风化岩浸水软化和崩解，对桩基侧壁的稳定性有一定影响。

该桥位区地表水较发育，主要为冲沟水，受季节影响较大，地下水主要为孔隙水及下伏基岩裂隙水，水文地质条件简单。

三、 主要工程数量

1、桥梁基础主要工程数量表

工程细目 单位 数量 备注

D160cm桩基 米 160

D180cm桩基 米 260

D200cm桩基 米 560

30号系梁 立方米 227.70 湖南常德路桥建设有限公路通平高速公路第四合同段 高架桥施工技术方案

3 35号系梁 立方米 171.34

Ⅰ级钢筋 公斤 23810.10

Ⅱ级钢筋 公斤 206722.74

2、桥梁下部构造主要工程数量表

工程细目 单位 数量 备注

35台帽、耳、背墙 立方米 225.99

35号盖梁 立方米 723.06

35号墩身 立方米 1615.87

Ⅰ级钢筋 公斤 20827.68

Ⅱ级钢筋 公斤 274512.50

3、桥梁上部构造主要工程数量表

工程细目 单位 数量 备注

T梁C50现浇 立方米 1211.32

30mT梁C50预制 立方米 3539.68

预应力钢绞线 公斤 136370.20

Ⅰ级钢筋 公斤 232757.36

Ⅱ级钢筋 公斤 673351.24

第二节 主要技术标准

一、桥面宽：桥面全宽按双向四车道设计，横桥向分为左右两幅完全独立，每幅桥面宽11.75m。

二、桥面纵坡：纵断面位于0.8%的直坡段。

三、桥面横坡：位于缓和曲线上。

四、设计标准：

汽车荷载等级：公路Ⅰ级 标准桥面净宽：2×净11.75m

设计洪水频率：大桥 1/100 地震基本列度：Ⅶ 湖南常德路桥建设有限公路通平高速公路第四合同段 高架桥施工技术方案

4 第三节 主要材料

一、混凝土

（1）30m跨径T梁：预制主梁、横隔梁、湿接缝、封锚端、墩顶现浇连续段、桥面现浇层均采用C50混凝土；

（2）桥面铺装采用沥青混凝土；

（3）盖梁、台帽、耳背墙、墩柱采用C35砼；

（4）桩基系梁、护栏采用C30砼；

（5）支座垫石：采用C40砼；

二、钢筋

采用R235及HRB335两种钢筋，其中R235钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）、HRB335钢筋应符合《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）标准中的各项规定。

三、预应力钢绞线

采用《预应力混凝土用钢绞线》（GB/T5224-2003）标准的低松弛高强度钢绞线，其抗拉强度标准值为fpk=1860Mpa,公称直径d=15.2mm,弹性模量EP=1.95×105Mpa,松弛率0.035，松弛系数0.3。

四、钢板

采用低碳钢（Q235钢），其技术条件必须符合GB709-1988的规定。

五、锚具

30m跨径T梁：预制T梁正弯矩钢束采用OVM15-6型、OVM15-7型、OVM15-8型系列锚具及其配套设备，预应力管道采用圆形金属波纹管，管道摩阻系数0.25，偏差系数0.0015；预制T梁在墩顶处的负弯矩钢束采用BM15-4和BM15-5型扁锚及其配套设备，预应力管道采用扁形金属波纹管成型。金属波纹管钢带厚度不应小于0.35。锚具变形、钢筋回缩按6mm计算。预应力管道采用D内90塑料波纹管。

六、其他材料

所有材料质量的要求应符合《公路桥梁施工技术规范》（JTJ041-2000）的有关规定，并符合相应的国家标准。所有材料标准件产品均应采用通过国家级或部级鉴定的产品，并按国标或部标要求进行抽样检验。

湖南常德路桥建设有限公路通平高速公路第四合同段 高架桥施工技术方案

5 第三章 施工总体部署

第一节 临时设施安排及施工准备

一、驻地建设

已组建“通平高速第四合同段常德路桥项目经理部”，人员、桩基施工队伍已进入施工现场。同时经理部已与建设单位、设计单位、监理单位建立联系，已作好施工准备；并积极地与地方政府及有关部门取得联系，征得其支持；施工管理和技术人员，对施工现场进一步调查，结合工程任务划分，安排队伍驻地，认真落实水电及材料。

二、技术准备

（一）全面复测

1.根据现场监理工程师和设计代表提供的工程定线资料和现场测量标志资料，认真搞好交接工作，组织测量人员对合同段内设置控制桩点及水准点，已进行了导线和三、四等水准测量，测量成果资料已得到驻地监理处的签认。

2.已对天鹅高架桥的下部、桩基坐标以及所有的设计标高进行了一次全面的校核，对施工图进行了绘制，并已将复核资料上报监理处审核；已对桥梁所有桩位实地放样，确保每处桩位设计合理，施工方案可行。

（二）建立工地试验室

根据工程需要，已建立规模齐全，设备配套的工地试验室并配备既有理论知识，又有丰富施工经验的试验人员主持工作,所有的试验仪器和设备都已经过权威部门标定合格，可用于本工程的试验和检测。

投入本合同段工程的主要材料试验、质检、测量仪器设备

材料试验、质检、测量仪器设备表

设备名称 型号产地 功率、吨位、容积 单位 数量

备注 合计 自有 租赁 新购

试验、

检测

设备

水泥标准养护箱 SHBY-40A 台 1 1 √

雷氏沸煮箱 FZ-31A 台 1 1 √

水泥脱砂振实台 ZS-15 台 1 1 √

水泥净浆搅拌机 NJ-160A 台 4 4 √

水泥胶砂耐磨性试验机 TMS-04 台 1 1 √ 湖南常德路桥建设有限公路通平高速公路第四合同段 高架桥施工技术方案

6 测量仪器 水泥胶砂流动度测定仪 NLD-2 台 1 1 √

标养室自动控制仪 BTS-II 台 1 1 √

砼拌和物维勃稠度仪 VBR-I 台 1 1 √

砼贯入阻力测定仪 HG-80 台 2 2 √

数显回弹仪 ZBL-S210 台 1 1 √

砼强制搅拌机 30L（NJB-30） 台 4 4 √

抗折抗压试验机 KZY-300 台 1 1 √

水泥安定性测定仪 台 1 1 √

标准砂石筛 φ30 套 3 3 √

石子压碎值试验仪 台 1 1 √

针片状规准仪 台 1 1 √

砼坍落度筒 台 3 3 √

砼抗压试模 150*150*150 个 24 24 √

砼抗折试模 550*150*150 个 24 24 √

砂浆凝结时间测定仪 SZ-100 台 1 1 √

恒温干燥箱 101-A 台 1 2 √

架盘天平 感量0.2g 称量200g 台 2 2 √

架盘天平 感量0.1g 称量100g 台 2 2 √

电子天平 感量0.01g 称量100g 台 2 2 √

砂石含水量测试仪 台 2 2 √

回弹模量测定仪 台 2 2 √

全站仪 台 2 2 √ 新购

水准仪 台 6 6 √ 新购

三、临时设施

（一）供电

工程施工用电在K21+400拌和场处安装一台200KVA变压器，引入当地高压电，并沿线路自行架设临时贯通电力线路（即临时低压输电线路），桩基墩台施工采用电缆接至用电地点。同时自备1台150kw发电机，供停电和电力短缺时急用。

合集下载

城市高架桥施工期间交通组织设计

城市高架桥施工期间交通组织设计

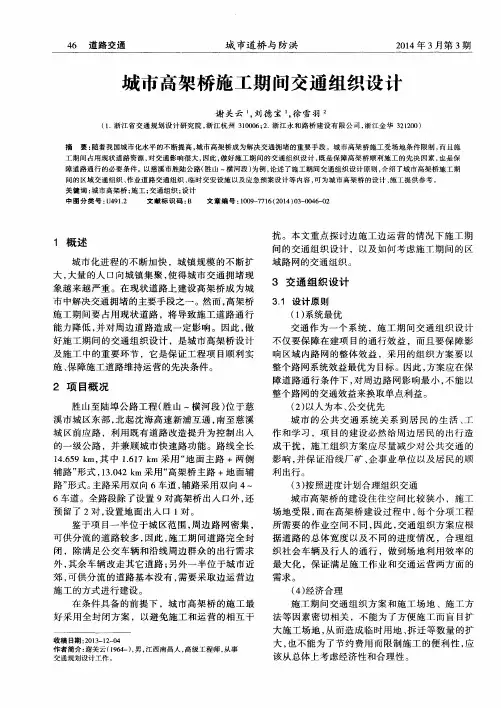

４６　道路交通　城市道桥与防洪　２０１４年３月第３期　
