漏电断路器的使用

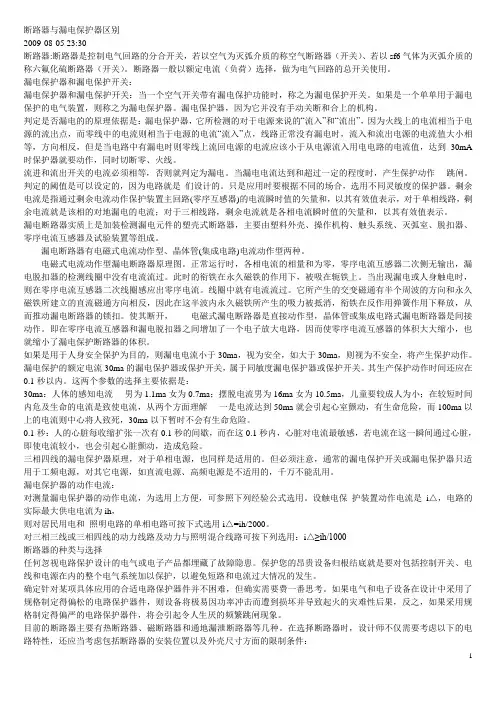

1 断路器与漏电保护器区别

2009-08-05 23:30

断路器:断路器是控制电气回路的分合开关，若以空气为灭弧介质的称空气断路器（开关）、若以sf6气体为灭弧介质的称六氟化硫断路器（开关）。断路器一般以额定电流（负荷）选择，做为电气回路的总开关使用。

漏电保护器和漏电保护开关：

漏电保护器和漏电保护开关：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。漏电保护器，因为它并没有手动关断和合上的机构。

判定是否漏电的的原理依据是：漏电保护器，它所检测的对于电源来说的“流入”和“流出”，因为火线上的电流相当于电源的流出点，而零线中的电流则相当于电源的电流“流入”点，线路正常没有漏电时，流入和流出电源的电流值大小相等，方向相反，但是当电路中有漏电时则零线上流回电源的电流应该小于从电源流入用电电路的电流值，达到30mA时保护器就要动作，同时切断零、火线。

流进和流出开关的电流必须相等，否则就判定为漏电。当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。判定的阈值是可以设定的，因为电路就是 们设计的。只是应用时要根据不同的场合，选用不同灵敏度的保护器。剩余电流是指通过剩余电流动作保护装置主回路(零序互感器)的电流瞬时值的矢量和，以其有效值表示，对于单相线路，剩余电流就是该相的对地漏电的电流；对于三相线路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。

漏电断路器实质上是加装检测漏电元件的塑壳式断路器，主要由塑料外壳、操作机构、触头系统、灭弧室、脱扣器、零序电流互感器及试验装置等组成。

漏电断路器有电磁式电流动作型、晶体管(集成电路)电流动作型两种。

电磁式电流动作型漏电断路器原理图。正常运行时，各相电流的相量和为零，零序电流互感器二次侧无输出，漏电脱扣器的检测线圈中没有电流流过。此时的衔铁在永久磁铁的作用下，被吸在轭铁上。当出现漏电或人身触电时，则在零序电流互感器二次线圈感应出零序电流。线圈中就有电流流过。它所产生的交变磁通有半个周波的方向和永久磁铁所建立的直流磁通方向相反，因此在这半波内永久磁铁所产生的吸力被抵消，衔铁在反作用弹簧作用下释放，从而推动漏电断路器的锁扣。使其断开， 电磁式漏电断路器是直接动作型，晶体管或集成电路式漏电断路器是间接动作。即在零序电流互感器和漏电脱扣器之间增加了一个电子放大电路，因而使零序电流互感器的体积大大缩小，也就缩小了漏电保护断路器的体积。

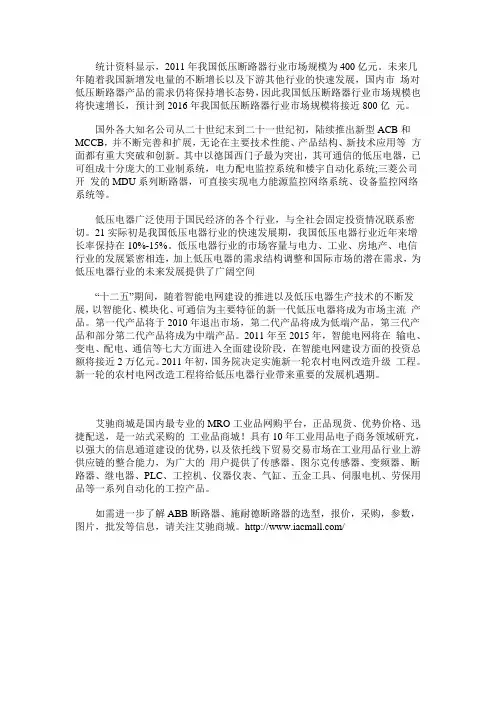

统计资料显示，2011年我国低压断路器行业市场规模为400亿元。未来几年随着我国新增发电量的不断增长以及下游其他行业的快速发展，国内市 场对低压断路器产品的需求仍将保持增长态势，因此我国低压断路器行业市场规模也将快速增长，预计到2016年我国低压断路器行业市场规模将接近800亿 元。

国外各大知名公司从二十世纪末到二十一世纪初，陆续推出新型ACB和MCCB，并不断完善和扩展，无论在主要技术性能、产品结构、新技术应用等 方面都有重大突破和创新。其中以德国西门子最为突出，其可通信的低压电器，已可组成十分庞大的工业制系统，电力配电监控系统和楼宇自动化系统;三菱公司开 发的MDU系列断路器，可直接实现电力能源监控网络系统、设备监控网络系统等。

低压电器广泛使用于国民经济的各个行业，与全社会固定投资情况联系密切。21实际初是我国低压电器行业的快速发展期，我国低压电器行业近年来增

长率保持在10%-15%。低压电器行业的市场容量与电力、工业、房地产、电信行业的发展紧密相连，加上低压电器的需求结构调整和国际市场的潜在需求，为

低压电器行业的未来发展提供了广阔空间

“十二五”期间，随着智能电网建设的推进以及低压电器生产技术的不断发展，以智能化、模块化、可通信为主要特征的新一代低压电器将成为市场主流 产品。第一代产品将于2010年退出市场，第二代产品将成为低端产品，第三代产品和部分第二代产品将成为中端产品。2011年至2015年，智能电网将在 输电、变电、配电、通信等七大方面进入全面建设阶段，在智能电网建设方面的投资总额将接近2万亿元。2011年初，国务院决定实施新一轮农村电网改造升级 工程。新一轮的农村电网改造工程将给低压电器行业带来重要的发展机遇期。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的 工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的 用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

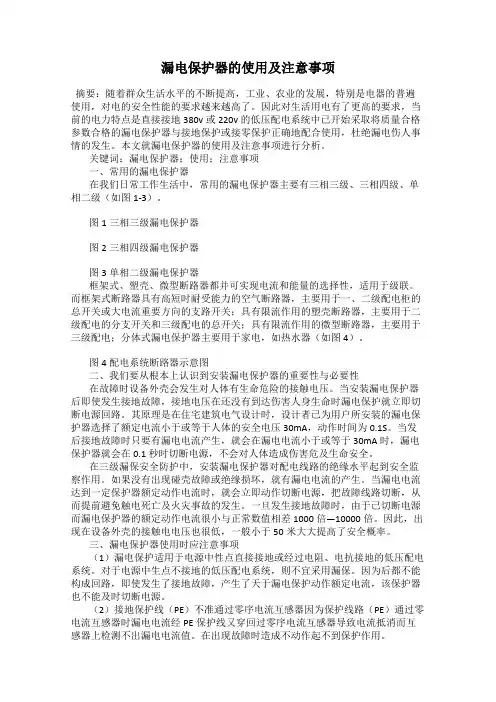

漏电保护器的使用及注意事项

摘要：随着群众生活水平的不断提高，工业、农业的发展，特别是电器的普遍使用，对电的安全性能的要求越来越高了。因此对生活用电有了更高的要求，当前的电力特点是直接接地380v或220v的低压配电系统中已开始采取将质量合格参数合格的漏电保护器与接地保护或接零保护正确地配合使用，杜绝漏电伤人事情的发生。本文就漏电保护器的使用及注意事项进行分析。

关键词：漏电保护器；使用；注意事项

一、常用的漏电保护器

在我们日常工作生活中，常用的漏电保护器主要有三相三级、三相四级、单相二级（如图1-3）。

图1三相三级漏电保护器

图2三相四级漏电保护器

图3单相二级漏电保护器

框架式、塑壳、微型断路器都并可实现电流和能量的选择性，适用于级联。而框架式断路器具有高短时耐受能力的空气断路器，主要用于一、二级配电柜的总开关或大电流重要方向的支路开关；具有限流作用的塑壳断路器，主要用于二级配电的分支开关和三级配电的总开关；具有限流作用的微型断路器，主要用于三级配电；分体式漏电保护器主要用于家电，如热水器（如图4）。

图4配电系统断路器示意图

二、我们要从根本上认识到安装漏电保护器的重要性与必要性

在故障时设备外壳会发生对人体有生命危险的接触电压。当安装漏电保护器后即使发生接地故障，接地电压在还没有到达伤害人身生命时漏电保护就立即切断电源回路。其原理是在住宅建筑电气设计时，设计者已为用户所安装的漏电保护器选择了额定电流小于或等于人体的安全电压30mA，动作时间为0.1S。当发后接地故障时只要有漏电电流产生，就会在漏电电流小于或等于30mA时，漏电保护器就会在0.1秒时切断电源，不会对人体造成伤害危及生命安全。

在三级漏保安全防护中，安装漏电保护器对配电线路的绝缘水平起到安全监察作用。如果没有出现碰壳故障或绝缘损坏，就有漏电电流的产生。当漏电电流达到一定保护器额定动作电流时，就会立即动作切断电源，把故障线路切断，从而提前避免触电死亡及火灾事故的发生。一旦发生接地故障时，由于已切断电源而漏电保护器的额定动作电流很小与正常数值相差1000倍—10000倍。因此，出现在设备外壳的接触电电压也很低，一般小于50米大大提高了安全概率。

三相四线漏电断路器的操作流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I

hope that after you download them,they can help yousolve practical

problems. The document can be customized andmodified after

downloading,please adjust and use it according toactual needs, thank

you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want to

know different data formats andwriting methods,please pay attention!

1. 安装前的准备

确认漏电断路器的型号、规格和额定电流等参数是否符合实际需求。 检查漏电断路器的外观是否完好，有无损坏或变形。
