一、填空题
1、一电力系统中，除一个平衡节点外，还有m个ＰＱ节点，n个ＰＶ节点。用极坐标下的牛顿拉夫逊法求解该系统的潮流分布过程中产生的雅可比矩阵的阶数为_2m+n_，而采用直角坐标时，雅可比矩阵的阶数为_2(m+n)_。
一个n节点电力系统，除一个平衡节点外，还有m个ＰＶ节点，n-(m+1)个ＰＱ节点。用极坐标下的牛顿拉夫逊法求解该系统的潮流分布过程中产生的雅可比矩阵的阶数为_2（n-1）-m_而采用直角坐标时，雅可比矩阵的阶数为_2（n-1）_。
2、采用因子表法求解线性代数方程组的优点是_当常数向量发生改变时，可以不用再次计算系数矩阵的消去过程，从而节约了计算量_。
采用因子表法求解线性方程组的主要优点是_在求解相同系数阵不同已知向量的多个线性方程组时，可提高求解效率_。
3、ＰＱ分解法在利用电力系统特征时，除忽略电压幅值变化对有功功率分布和电压相角变化对无功功率分布的影响外，还根据电力系统的正常运行条件作了如下假设：_cos0ij_、_sinijijijGB_、_2iiiiQUB_。
4、电力系统静态稳定计算程序采用的是_小扰动 法，将描述系统的微分方程_线性 化，并确定方程的 特征根 ，以此来判定系统能否保持静态稳定。
填空5、不计发电机的阻尼作用：
结论：
（1）PSEq,0为j，系统是稳定的(考虑到摩擦等因素)，090；
（2）PSEq,0为，系统是不稳定的，090失稳形式；
（3）0EqS，090，为稳定极限，临界稳定，090Eq
稳定极限运行角：系统保持SS条件下的最大运行功能
稳定极限：系统在保持静态稳定的条件下，所能输运的最大功率
发电机固有振荡功率：JEqNeTSf21
6、采用Г型等值电路相比，变压器Π形等值电路的主要优点有_省去归算，变压器分阶头调整时不影响等值电路的其它元件参数值_。
二、问答题
《计算机辅助工程分析技术》读书报告
姓名：
班级：
学号：
学院：机电工程学院
日期：2012年12月29日
成绩：
摘要：弹性力学是固体力学的一个分支，是研究弹性体由于外力或温度改变等原因而发生的应力、应变和位移。确定弹性体的各质点应力、应变和位移的目的就是确定构件设计中强度和刚度指标，以此用来解决实际工程结构中的强度、刚度和稳定性问题。弹性力学需解决的是满足边界条件的高阶多变量偏微分方程，在数学上求解困难，一般采用有限元法进行分析。有限元分析的力学基础是弹性力学，而方程求解的原理是采用加权残值法或泛函极值原理，实现的方法是数值离散技术，最后的技术载体是有限元分析软件（如ANSYS）。因此，有限元分析的主体内容包括：基本变量和力学方程、数学求解原理、离散结构和连续体的有限元分析实现、各种应用领域、分析中的建模技巧、分析实现的软件平台。1
关键词： 弹性力学 有限元 计算机辅助工程分析
一、前言
工程分析是产品开发的基本任务之一，而CAE是CAD/CAM不可缺少的组成部分。弹性力学是工程分析中的一项重要内容，用来解决实际工程结构中的强度、刚度和稳定性问题，同时也是有限元方法的力学基础。而有限元分析方法是CAE中的一种重要手顿。
计算机辅助工程(Computer Aided Engineering)是指用计算机对工程和产品进行性能与安全可靠性分析，模拟工程或产品未来的状态和运行状态，及早地发现设计缺陷，为优化设计提供依据。准确地说，CAE是指工程设计中的分析计算与分析仿真，具体包括工程数值分析、结构与过程优化设计、强度与寿命评估、运动/动力学仿真。
广义地讲,计算机辅助工程是有关设计制造、工程分析、仿真、实验及信息分析处理,以及相应数据库和数据管理系统(DBMS)在内的计算机辅助设计和生产的综合系统。狭义地讲,CAE主要是指CAE环节的工作和系统。
1. 你使用过哪几种cad软件？三维软件比二维软件的优势体现在哪些方面？你认为这些软件中三维的零件模型是如何显示的？当需要用到多个不同软件进行数据传递时你是如何做的？
2. 为什么要使用数据库？数据库的基本原理是什么？尝试用office的组件access数据库建立一个数据库，结合你的设计过程论述数据库的设计过程？
3. 什么是网络化设计与制造？你能否举出外国与中国的例子？你在设计过程中是否使用到网络，对你的设计工作有什么帮助？
4. 是么是设计与制造智能化发展趋势？你如何看待cad与智能化发展的关系？你最早听说过人工智能在什么时候，目前接触过人工智能的哪些方面？
5. autocad有哪些功能？与三维建模软件相比，对于零件的描述有如何区别？你认为她们的优势各自体检在那里？
6. 论述便捷表示法的特点.尝试用三维软件建立一个简单模型并描述建模过程，请论述该模型用便捷表示法组织的数据结构是如何的？
7. 计算机图形学主要包括哪些内容？建立一个简单模型，尝试由三维模型直接生成工程图，描述生成工程图的主要过程请注意思考一些细节。
数控作业
1. 数控技术的发展趋势
2. 用逐点比较法实现圆弧插补，已知起点为（5.0），终点为（0.5）半径为5脉冲当量为0.1，要求利用任意编程语言，在界面上显示运动轨迹
3. 描述任意一种数控系统产品的软件，硬件结构
4. 简述永磁铁同步电机矢量控制原理

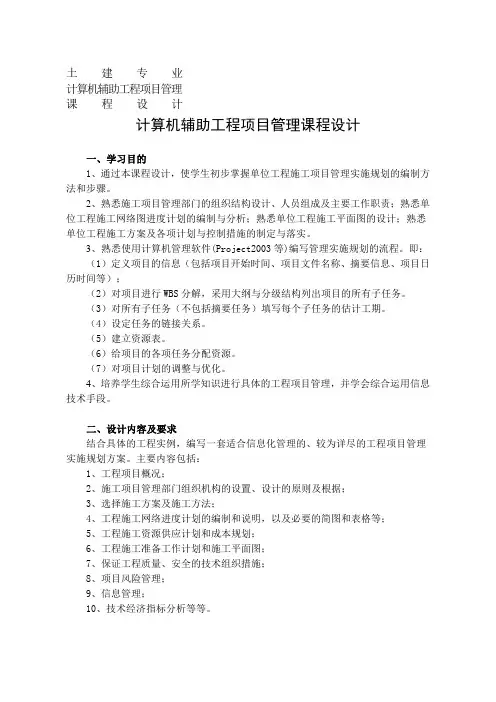

土 建 专 业
计算机辅助工程项目管理
课 程 设 计
计算机辅助工程项目管理课程设计
一、学习目的
1、通过本课程设计，使学生初步掌握单位工程施工项目管理实施规划的编制方法和步骤。
2、熟悉施工项目管理部门的组织结构设计、人员组成及主要工作职责；熟悉单位工程施工网络图进度计划的编制与分析；熟悉单位工程施工平面图的设计；熟悉单位工程施工方案及各项计划与控制措施的制定与落实。
3、熟悉使用计算机管理软件(Project2003等)编写管理实施规划的流程。即：
（1）定义项目的信息（包括项目开始时间、项目文件名称、摘要信息、项目日历时间等）；
（2）对项目进行WBS分解，采用大纲与分级结构列出项目的所有子任务。
（3）对所有子任务（不包括摘要任务）填写每个子任务的估计工期。
（4）设定任务的链接关系。
（5）建立资源表。
（6）给项目的各项任务分配资源。
（7）对项目计划的调整与优化。
4、培养学生综合运用所学知识进行具体的工程项目管理，并学会综合运用信息技术手段。
二、设计内容及要求
结合具体的工程实例，编写一套适合信息化管理的、较为详尽的工程项目管理实施规划方案。主要内容包括：
1、工程项目概况；
2、施工项目管理部门组织机构的设置、设计的原则及根据；
3、选择施工方案及施工方法；
4、工程施工网络进度计划的编制和说明，以及必要的简图和表格等；
5、工程施工资源供应计划和成本规划；
6、工程施工准备工作计划和施工平面图；
7、保证工程质量、安全的技术组织措施；
8、项目风险管理；
9、信息管理；
10、技术经济指标分析等等。
三、设计指导及案例
（一）工程项目管理分为5个阶段：
1. 项目启动阶段，包括：收集数据、识别需求、建立目标、进行可行性研究、确定利益相关者、评价风险等级、制定策略、确定项目小组、估计所需资源等。
2. 项目计划阶段，包括：任命关键人员，制定项目计划（包括产品技术参数、质量标准、资源、预算、现金流、进度表、WBS等），以及评估项目风险。
