电磁波的传播损耗如何计算？在我们的日常生活中，电磁波无处不在。
从手机信号到无线网络，从广播电视到卫星通信，电磁波的应用已经深入到我们生活的方方面面。
然而，在电磁波的传播过程中，不可避免地会存在损耗。
了解如何计算电磁波的传播损耗对于优化通信系统、提高信号质量以及合理规划无线通信网络等方面都具有重要意义。
要计算电磁波的传播损耗，首先我们需要了解一些基本的概念。
电磁波在空间中传播时，其能量会随着距离的增加而逐渐减弱，这种能量的减弱就被称为传播损耗。
传播损耗的大小受到多种因素的影响，包括传播环境、频率、发射功率以及接收端的特性等。
其中，自由空间传播损耗是一个基础且重要的概念。
在理想的自由空间中，也就是没有任何障碍物和干扰的情况下，电磁波的传播损耗可以通过以下公式计算：＼L_{fs} ＝ 3244 ＋ 20\log_{10}（d) ＋ 20\log_{10}（f)＼在这个公式中，＼（L_{fs}＼）表示自由空间传播损耗（单位为dB），＼（d\）表示传播距离（单位为千米），＼（f\）表示电磁波的频率（单位为 MHz）。
例如，如果电磁波的频率为 24GHz（即 2400MHz），传播距离为 1 千米，那么自由空间传播损耗大约为：＼L_{fs} ＝ 3244 ＋ 20\log_{10}（1) ＋ 20\log_{10}（2400) ＼approx 10004dB\但实际情况中，电磁波很少在完全自由的空间中传播，通常会受到各种障碍物的影响，比如建筑物、山脉、树木等。
这时候，就需要考虑更多的因素来计算传播损耗。
在城市环境中，建筑物的阻挡和反射会导致额外的损耗。
这种损耗被称为建筑物穿透损耗。
不同类型的建筑物，其穿透损耗的大小也不同。
例如，混凝土结构的建筑物穿透损耗通常比木质结构的建筑物要大。
此外，电磁波在传播过程中还可能会因为多径传播而产生损耗。
多径传播是指电磁波在到达接收端时，可能通过多条不同的路径，这些路径的长度和传播条件不同，导致信号在接收端相互叠加，有时会增强信号，有时则会削弱信号，从而产生多径衰落。
电磁波的传播特性与衰减现象分析电磁波是一种横波，它由电场和磁场的相互作用产生。
在自然界中，电磁波的传播无处不在，它在我们的日常生活中扮演着重要的角色。
然而，电磁波的传播特性和衰减现象对人们的生活产生了巨大的影响。
在本文中，我们将对电磁波的传播特性和衰减现象进行深入分析。
首先，电磁波的传播特性与波长有着密切的联系。
根据波长的不同，电磁波可以分为无线电波、微波、红外线、可见光、紫外线、X射线和γ射线等不同类型。
每一种电磁波都有其独特的传播特性。
例如，无线电波具有较长的波长，可以穿透建筑物等障碍物，使得电视、收音机等设备能够在城市和乡村间进行通信。
而可见光则是人眼能够感知的电磁波，其波长较短，不能穿透障碍物，因此在室内使用遥控器时，需要指向电视机，以保证信号的稳定传输。
其次，电磁波的传播特性与频率也息息相关。
频率是电磁波单位时间内的振动次数，与波长呈倒数关系。
根据频率的不同，电磁波可以分为辐射型和非辐射型。
辐射型的电磁波包括无线电波、微波、红外线、可见光等，它们能够以空气为介质，进行传播。
非辐射型的电磁波主要指电磁场，它们无法直接在空气中传播，而是通过物体接触传递。
这种传播方式广泛应用于通信技术、无线电频谱和无线电技术等领域。
然而，无论是辐射型还是非辐射型的电磁波，在传播过程中都会受到衰减现象的影响。
衰减是指电磁波在传播过程中逐渐减弱的现象。
衰减现象主要有自由空间路径损耗、衍射、反射、折射、散射、云、大气湿度和大气压力等因素引起。
首先，自由空间路径损耗是指电磁波在自由空间中传播时由于空间距离增大而逐渐减弱的现象。
根据电磁波传播的特点，当传输距离增大时，电磁波能量在空间中逐渐分散，导致信号衰减。
这种衰减现象在无线通信中尤为常见，信号质量的好坏与传输距离密切相关。
其次，衍射是指电磁波遇到障碍物时，产生波前弯折而绕过障碍物继续传播的现象。
衍射现象使得电磁波能够沿着障碍物的阴影区域传播，从而扩大了通信范围。
然而，这种扩散也伴随着能量的逐渐减弱，导致信号质量下降。
电磁波的衰减与传输损耗电磁波是一种广泛存在于自然界中的物理现象，它在无线通信、雷达探测、医学诊断等领域都发挥着重要的作用。
然而，在电磁波的传输过程中，由于各种因素的作用，电磁波会发生衰减与传输损耗。
本文将探讨电磁波的衰减机制和传输损耗，并介绍一些常见的衰减和传输损耗的缓解方法。
电磁波在传输过程中会遇到三种主要的衰减机制：自由空间衰减、传播介质吸收和反射散射。
首先，自由空间衰减是指电磁波在自由空间中传输时由于距离的增加而导致的能量损失。
根据无线电通信的路径损耗模型，自由空间中的电磁波衰减与传输距离的平方成正比。
在实际应用中，为了减小自由空间衰减，通信系统会采取增加天线高度、增加发射功率或者使用中继站等方法。
其次，传播介质的吸收也是电磁波衰减的主要因素之一。
当电磁波通过传播介质时，介质的材料特性会影响电磁波的能量传输。
不同的电磁波频率在材料中的吸收程度也不同，这就导致了在特定频率的电磁波传输中，能量的损失和衰减。
例如，微波炉会选择2.45GHz频率的微波，因为水分子在这个频率下吸收能量较高，能够有效加热食物。
在实际应用中，为了减小传输介质的吸收损耗，可以选择合适的频率进行传输或者改变传输介质。
另外，电磁波在传输过程中会发生反射和散射，导致能量的损耗和衰减。
反射是指电磁波在传输过程中遇到边界时，一部分波会发生反射，使得传输方向发生改变。
散射是指电磁波在传输过程中与物体表面的小尺寸障碍物相互作用，导致波的传输方向改变。
这些反射和散射会导致能量的损失和衰减。
在实际应用中，可以采取减少反射和散射的方法，如使用吸波材料或者设计合理的传输路径。
除了衰减机制外，电磁波的传输过程中还存在传输损耗。
传输损耗主要包括信号衰减、传输介质特性损耗和接口损耗等。
首先，信号衰减是指信号在传输过程中由于噪声、干扰等原因而受到的能量损失。
这种损耗会导致传输信号的质量下降，影响通信质量。
其次，传输介质特性损耗是指传输介质本身对信号能量的吸收和散射造成的能量损失。

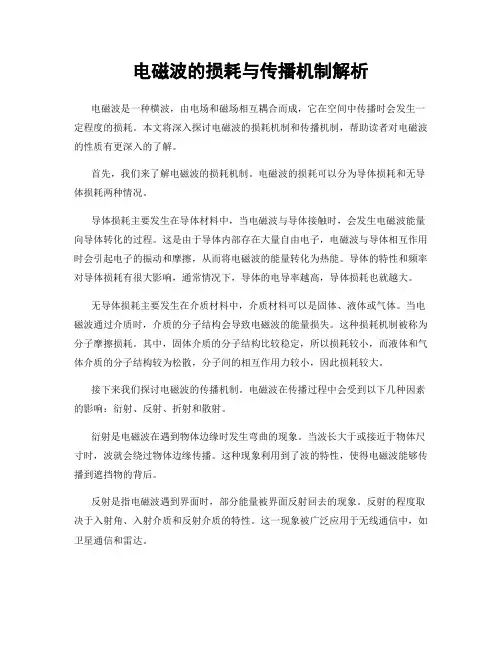

电磁波的损耗与传播机制解析电磁波是一种横波，由电场和磁场相互耦合而成，它在空间中传播时会发生一定程度的损耗。
本文将深入探讨电磁波的损耗机制和传播机制，帮助读者对电磁波的性质有更深入的了解。
首先，我们来了解电磁波的损耗机制。
电磁波的损耗可以分为导体损耗和无导体损耗两种情况。
导体损耗主要发生在导体材料中，当电磁波与导体接触时，会发生电磁波能量向导体转化的过程。
这是由于导体内部存在大量自由电子，电磁波与导体相互作用时会引起电子的振动和摩擦，从而将电磁波的能量转化为热能。
导体的特性和频率对导体损耗有很大影响，通常情况下，导体的电导率越高，导体损耗也就越大。
无导体损耗主要发生在介质材料中，介质材料可以是固体、液体或气体。
当电磁波通过介质时，介质的分子结构会导致电磁波的能量损失。
这种损耗机制被称为分子摩擦损耗。
其中，固体介质的分子结构比较稳定，所以损耗较小，而液体和气体介质的分子结构较为松散，分子间的相互作用力较小，因此损耗较大。
接下来我们探讨电磁波的传播机制。
电磁波在传播过程中会受到以下几种因素的影响：衍射、反射、折射和散射。
衍射是电磁波在遇到物体边缘时发生弯曲的现象。
当波长大于或接近于物体尺寸时，波就会绕过物体边缘传播。
这种现象利用到了波的特性，使得电磁波能够传播到遮挡物的背后。
反射是指电磁波遇到界面时，部分能量被界面反射回去的现象。
反射的程度取决于入射角、入射介质和反射介质的特性。
这一现象被广泛应用于无线通信中，如卫星通信和雷达。
折射是指电磁波在不同介质之间传播时改变传播方向的现象。
折射的程度由两种介质的折射率决定。
正是由于介质折射的现象，使得光能够在水面或镜片上折射出漂亮的景象。
散射是指电磁波遇到物体表面或介质中的不均匀性时发生方向变化的现象。
这种现象导致了电磁波在传播过程中的能量散失，进而导致信号衰减和传输距离的减小。
散射经常会发生在大气中，如云、雨和雾等天气现象都会散射电磁波。
总之，电磁波的损耗与传播机制是一个复杂的过程。
电磁波的传播与衰减知识点总结电磁波是由电场和磁场相互耦合产生的一种波动现象。
它在真空中传播速度恒定，但在介质中传播速度会发生变化，并且受到衰减的影响。
本篇文章将围绕电磁波的传播和衰减两个方面进行详细的知识点总结。
一、电磁波的传播1. 电磁波的定义与特性电磁波是由振荡产生的电磁场的传播，具有波动性和粒子性的特点。
它包括电场和磁场两个相互垂直且相互耦合的波动。
2. 电磁波的频率和波长电磁波的频率指的是单位时间内波动的次数，通常用赫兹（Hz）表示。
波长则是电磁波在单位时间内传播的距离，通常用米（m）表示。
它们之间的关系为：波速 = 频率 ×波长。
3. 电磁波的传播速度在真空中，电磁波的传播速度为光速，约等于每秒 30 万公里。
这是因为真空中不存在物质，电磁波的传播不受阻碍。
而在介质中，电磁波的传播速度会减小，这是由于介质中的原子和分子与电磁场的相互作用导致的。
4. 电磁波的传播路径电磁波可以通过空间中的直线传播、反射和折射等方式传播。
当电磁波遇到介质的边界时，会发生反射和折射现象，根据入射角和介质的折射率可以计算反射角和折射角。
二、电磁波的衰减1. 衰减的概念电磁波在传播过程中会遇到衰减，即波幅和能量的减弱。
衰减的原因主要包括吸收、衍射和散射等。
吸收是指电磁波能量被介质吸收转化为其他形式的能量；衍射是指电磁波绕过障碍物传播时发生的波动现象；散射是指电磁波遇到物体表面的微观不均匀性而发生的偏离原来传播方向的现象。
2. 衰减的影响因素电磁波的衰减程度与许多因素相关，包括频率、距离、传播介质和天线增益等。
频率越高，衰减越大；传播距离越远，衰减越明显；不同介质对电磁波的衰减情况也不同；天线增益高可以降低衰减程度。
3. 衰减的衡量和补偿措施衰减可以通过衰减系数来进行衡量，该系数为单位距离内电磁波强度的减小量。
在实际应用中，为了减少衰减带来的影响，常采取补偿措施，如增加发送功率、使用增益较高的天线和采用合适的传输介质等。
电磁波的自由空间损耗
电磁波的自由空间损耗（Free space path loss，简称FSPL）指的是电磁波在没有障碍物阻隔的情况下，从发射端到接收端之间传播
时所遇到的信号弱化现象。
自由空间损耗主要是由于电磁波在空气中传播过程中产生的辐射
损耗、反射损耗、散射损耗、绕射损耗等各种因素所导致的。
其中辐
射损耗是指电磁波通过空气传输时因为辐射而产生的能量消耗，随着
距离的增加而增加；反射损耗是指电磁波在经过物体表面时发生反射，部分能量被反射回去而未形成有效信号，从而进一步减弱传输信号的
强度；散射损耗是指电磁波在穿过物体时不断地发生散射，导致信号
传输的强度不断地减小；绕射损耗是指电磁波在穿过物体的边缘时产
生的绕射现象，导致信号传输的强度不断地减少。
电磁波的自由空间损耗与频率、距离、天线高度、功率等因素都
有关系。
一般来说，电磁波的频率越高，信号的穿透力越弱，自由空
间损耗也就越大。
同时，随着距离的增加，自由空间损耗也会逐渐增大。
天线的高度和功率也会影响自由空间损耗，一般来说，天线高度
越高、功率越大，自由空间损耗就会越小。
在无线通信系统设计中，我们需要根据需要的通信距离和信号强
度来计算自由空间损耗，并根据连续波和脉冲调制两种不同的情况，
选择不同的传输功率和技术来满足通信需求。
总之，电磁波的自由空间损耗是无线通信中一个非常重要的参数，对于无线通信系统的设计和优化都有着重要的影响。
总结汇报最近两周我学习了无线通信第二章的关于路径损耗和阴影衰落的相关内容，下面我对其进行一定的概述和总结：在无线通信中，无线信道易受噪声、干扰和其他因素的影响，且由于用户的移动和信道的动态变化，也会对接收的功率有影响。
其中路径损耗是由发射功率的辐射扩散及信道的传播特性造成的。
阴影衰落是由发射机和接收机之间的障碍物造成的，障碍物通过吸收、反射、散射、绕射等方式衰减信号，甚至阻断信号。
由于二者引起了较长距离的功率变化，称之为大尺度传播效应。
而多径信号引起的接收功率的变化在波长数量级上，称为小尺度传播效应。
1首先介绍发送功率和接收功率模型。
发送信号的表示式为：s(t)=Re{u(t)2cj f t e π}=Re{u(t)cos(2c f t π)}-Im{u(t)sin(2c f t π)= ()cos(2)sin(2)I c Q c s t f t s f t ππ- (1)其中u(t)=()I s t222224[]44sin sin 4[]cj f t r t t r t r r te P P h h Zd Z h h P P d πλπλππθλθπλ+==-+==是一个复基带信号，其()I s t 是同相分量，()Q s t 是正交分量，带宽为Bu,功率为Pu 。
u(t)称为s(t)的复包络或等效基带信号。
而对于接收信号来说，接收信号只是叠加了噪声，为r(t)=Re{v(t) 2cj f t e π}+n(t) （2）其中v(t)=u(t)*c(t),c(t)是等效基带信号的冲激响应。
r(t)表示经过信道传播之后的发送信号和信道噪声之和。
2多普勒效应当发射机和接收机中有一方在移动时，接收信号将会有一个多普勒频移Df =vcos(θ)/λ,θ是入射波相对于移动方向上的角度，v 是接收机沿其移动方向的速度。
在时间间隔∆t 内，发射机或接收机的移动将产生∆d=v ∆tcos(θ)的行程差，相位变化为∆Φ=2πv ∆tcos(θ)/λ。
信道损耗计算公式信道损耗计算公式是在无线通信中用于估计信号在传输过程中所遭受的损耗程度的数学公式。
在无线通信中，信号经过传输过程中会受到多种因素的影响，如传输距离、传输介质、天线增益等，这些因素都会导致信号的衰减和损失。
了解信道损耗计算公式可以帮助我们更好地设计无线通信系统，提高信号的传输质量。
在无线通信中，信号在传输过程中会受到两种主要的损耗：自由空间路径损耗和多径衰落损耗。
自由空间路径损耗是指信号在自由空间中传输时由于距离的增加而导致的信号强度衰减。
根据自由空间路径损耗计算公式，信号的功率衰减与传输距离的平方成反比。
公式如下：L = 20log(d) + 20log(f) + 20log(4π/c)其中，L表示路径损耗（单位为dB），d表示传输距离（单位为米），f表示信号的频率（单位为赫兹），c表示光速（单位为米/秒）。
多径衰落损耗是指信号在传输过程中由于多个路径的信号叠加导致的信号干扰和衰减。
多径衰落损耗的计算较为复杂，通常使用统计模型进行估计。
其中最常用的模型是瑞利衰落模型和莱斯衰落模型。
这些模型可以根据信号的频率、传输距离和环境条件等参数来估计多径衰落损耗。
除了自由空间路径损耗和多径衰落损耗外，还有其他一些因素也会对信号的传输质量产生影响，如传输介质的衰减、天线增益和功率控制等。
这些因素可以通过信道损耗计算公式进行综合考虑。
了解信道损耗计算公式对于无线通信系统的设计和优化至关重要。
通过合理地选择传输距离、频率和天线增益等参数，可以有效地降低信道损耗，提高信号的传输质量。
此外，通过使用信道损耗计算公式，还可以对无线通信系统进行仿真和优化，提前评估系统的性能并进行改进。
信道损耗计算公式是无线通信中的重要工具，可以用于估计信号在传输过程中所遭受的损耗程度。
了解和应用信道损耗计算公式可以帮助我们更好地设计和优化无线通信系统，提高信号的传输质量，实现更可靠和高效的通信。
电磁波传输损耗及远场区的场强预测广播电视无线电波的频段较高，电磁波信号传输时以直射波为主，但是也存在反射、绕射和散射等。
电磁波在空间传播时，向外传输的电磁波以球面波的形式向外发射，距离越大，球面半径就越大，单点的电磁信号就越小，空间损耗也就越大。
另外，电磁波在空间传播的过程中会受到空气中的尘埃、水滴、水汽等物质的影响，造成反射和散射；电磁波在接近地表传输时，会由于地表不是绝对光滑，而是存在高低起伏、树木遮挡、建筑物遮挡、大型水面或湖面的影响，而产生反射、绕射等情况，这样，电磁波信号到达接收天线时就会由各种传播方式传播到的所有信号叠加而成。
因为各个地区的地形存在很大差异，同一地区各个方向上的建筑物、树木、河流湖泊等情况也不尽相同，因此这种不是由于空间球面扩散而产生的损耗就是很难预测的；同时，由于各个区域的电磁覆盖情况都不一样，随之带来的电磁干扰情况也不一样，这就更为场强覆盖预测带来难度。
一、球面传播的电磁波的空间损耗Pr ：接收信号功率Pt ：发射信号功率Gt ：发射天线增益Gr ：接收天线增益d ：接收和发射天线之间的距离λ：射频信号波长有球面面积可计算得自由空间传播路径损耗（发射天线和接收天线都为点源天线）可写为：可以看出，传输距离越大，空间损耗越大，频率越高，传输损耗越大。
二、 实际电磁波的传播损耗电磁波在空间传播时，都会受到空气中的粒子、地面建筑物、地面植被等其他物体的影响，而产生反射、折射、绕射、散射等。
电磁波通常不会按照球面波的传输损耗到达接收天线。
这样，实际电磁波的传播损耗，在自由空间传播路径损耗的基础上还要加上一些修正值。
传播损耗按照性质分类可分为：经验模型、半经验模型、确定性模型。
MHZmi MHZ Km r t fs f d f d d d P P dB L 1010222log 20log 2058.36log 20log 2045.324log 20)4(log 10log 10)(1010++=++=⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡-==λππλ()/24t r r t G G P P d πλ=经验模型：根据大量结果统计后分析而得出的模型，例如，Okumura-Hata 模型，COST231-Hata 模型等。
