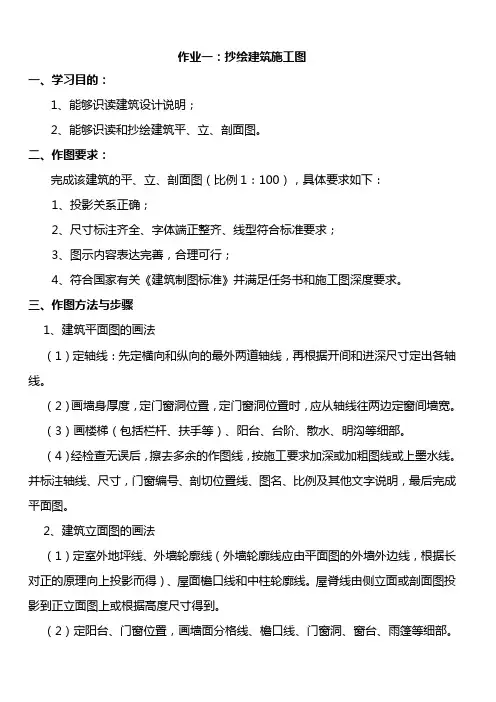

作业一：抄绘建筑施工图
一、学习目的：
1、能够识读建筑设计说明；
2、能够识读和抄绘建筑平、立、剖面图。
二、作图要求：
完成该建筑的平、立、剖面图（比例1：100），具体要求如下：
1、投影关系正确；
2、尺寸标注齐全、字体端正整齐、线型符合标准要求；
3、图示内容表达完善，合理可行；
4、符合国家有关《建筑制图标准》并满足任务书和施工图深度要求。
三、作图方法与步骤
1、建筑平面图的画法
（1）定轴线：先定横向和纵向的最外两道轴线，再根据开间和进深尺寸定出各轴线。
（2）画墙身厚度，定门窗洞位置，定门窗洞位置时，应从轴线往两边定窗间墙宽。
（3）画楼梯（包括栏杆、扶手等）、阳台、台阶、散水、明沟等细部。
（4）经检查无误后，擦去多余的作图线，按施工要求加深或加粗图线或上墨水线。并标注轴线、尺寸，门窗编号、剖切位置线、图名、比例及其他文字说明，最后完成平面图。
2、建筑立面图的画法
（1）定室外地坪线、外墙轮廓线（外墙轮廓线应由平面图的外墙外边线，根据长对正的原理向上投影而得）、屋面檐口线和中柱轮廓线。屋脊线由侧立面或剖面图投影到正立面图上或根据高度尺寸得到。
（2）定阳台、门窗位置，画墙面分格线、檐口线、门窗洞、窗台、雨篷等细部。
（3）经检查无误后，擦去多余的线条，按立面图的线型要求加粗、加深线型或上墨线。画出少量门窗扇、装饰、墙面分格线。
3、建筑剖面图的画法
（1）先定最外两道轴线、室外地坪线、楼面线和顶棚线。根据室内外高差定出定内外地坪线，若剖面与正立面布置要同一张图纸内的同高位置，则室外地坪线可由正立面图投影而来。
（2）定中间轴线、墙厚、地面和楼板厚，画出天棚、屋面坡度和屋面厚度。
（3）定门窗、楼梯位置，画门窗、楼梯、阳台、檐口、台阶、栏杆扶手、梁板等细部。
（4）检查无误后，擦去多余的线条，按要求加深、加粗线型或上墨线。画尺寸线，标高符号并标注尺寸和文字，完成全图。
建 筑 抄 绘 图 注 意 事 项
1、 图幅：外框594*420，内框架粗，外框西线，上下右三边每边内放一厘米，左边内放2.5厘米，
2、 图纸已按适当的线性粗细进行划分，请大家严格按照例图把握线型粗细，需要加宽的线型有平面上剖到的墙线；剖面剖到的墙线，屋顶、梁、柱等结构构件；立面图用线的粗细区分体量前后，在前的体量轮廓线（分面线）粗，立面外轮廓整体加粗，线型比分面线略宽，其他用细实线表达，看不到的部分用虚线表示。
3、 地平线与图纸内框线最粗，注意写清图纸名称、姓名等。
4、 绘制粗线时，用细笔勾出轮廓，向内加粗。
5、 图纸横平竖直，平面与南立面位置相对，南立面与东立面位置相对，东立面与剖面图位置相对。
6、 每边三道尺寸线标注，尺寸标注数字要求在一条直线上，标注太密时，尺寸数字可以上下错动。
7、 严格按照例图标注轴线号，轴线框直径为8，10，轴线用点划线表示。
8、 按照例图位置和样式绘制指北针。
9、 图中文字3.5，图名10，姓名等5-7不等。
10、 以上未注明单位的尺寸均以毫米为单位。
