7216平巷探放水单孔设计

及安全技术措施

编 制： 邢化通

施工单位：韩庆礼钻探队

编制日期： 2011年6月30日 个人收集整理-仅供参考

2 / 9 领导审批意见

职 务 审批意见

矿 长

年 月 日

技术矿长

年 月 日

安全矿长

年 月 日

机电矿长

年 月 日

生产矿长

年 月 日

钻探队长

年 月 日

个人收集整理-仅供参考

3 / 9 学习考试记录

负责人： 传达人： 班次：

贯彻时间 听传人 备注

年 月 日 姓名 成绩 签字

个人收集整理-仅供参考

4 / 9 7216平巷探放水设计及安全技术措施

一、概况：

7216平巷位于721平巷256米处，为进一步摸清煤7赋存情况及周边水地情况，经矿委会研究决定，对7216平巷进行探水，为确保探水期间地安全特编制本措施. b5E2R。

水源性质:预计水源主要为煤层顶板水和断层导水.

钻机型号：TXU-75油压钻机.

钻具配备：φ42x6地质钻杆.φ89筒状合金取芯钻头，φ55PDC金刚石钻头和双翼合金钻头无芯钻进.采用40／200注浆泵，其额定压力为4Mpa.p1Ean。

二、探放水前地准备工作：

1、在组织施工前，技术科必须在探放水现场标明探水起始线位置，严格要求，根据煤层走向及倾向确定出钻孔方位及坡度等技术数字.施工队伍必须严格要求施工，并随时校验，及时调整，做到精密准确.DXDiT。

2、施工单位要将打钻所需地材料及工具，设备准备到位，不能因为准备工作地原因而影响施工.施工人员应认真学习探放水安全技术措施并熟悉钻机地使用及维护知识.RTCrp。

3、在运输TXU-75油压钻机等大件设备地过程中，运输人员应轻拿轻放，避免设备因受力碰撞而受损.钻机及其附属设施及各部件连接要牢固可靠，并在每次使用前检查，确保施工地安全.5PCzV。

探放水钻孔单孔设计

一、中心眼

1、中心眼位置：

中心眼眼口位于巷道中线底板向上1.0米处。

2、中心眼直径

中心眼钻孔直径的大小，以既能使积水顺利排出，又能防止冲跨煤壁，保证遇到积水时，能加以控制为标准，选用探放水钻孔终孔直径不大于75mm（放水时孔径小于50mm为宜）。

3、中心眼长度

根据要求，中心眼长度≮200m，可供向前掘进140米，超前距60m。

4、中心眼施工角度

钻孔在水平面上沿掘进方向施工，在垂直面上以0°角钻进。

二、外斜眼

1、外斜眼位置

共施工2组4个外斜眼，眼口在平面上分别位于中心眼两侧距两帮1.0米处，垂直面上位于巷道底板向上1.0米和1.5米处。

2、外斜眼直径

中心眼钻孔直径的大小，以既能使积水顺利排出，又能防止冲跨煤壁，保证遇到积水时，能加以控制为标准，选用探放水钻孔终孔直径不大于75mm（放水时孔径小于50mm为宜）。

3、外斜眼长度

根据要求，外斜眼长度≮200m，可供向前掘进140米，超前距60m，帮距20米。

4、外斜眼角度

在水平面上与中心眼成6°夹角，距底板1.5米的外斜眼在垂直面上分别以0°角钻进，距地板1米的外斜眼在垂直面上以俯角0°40′夹角钻进。

三、安全技术措施

1、钻孔钻进时要严格按照地质技术人员、测量人员标定的孔位及施工措施中规定的方位、角度、孔深等进行施工，不经技术人员同意不得擅自改动。

2、 打钻时，必须加强原有的支护，改变支护方式时，应制定安全措施，报有关部门批准后施工。

3、 钻机等设备安装前要检查、整修设备，并检查加固钻场及其周围支架，防止冒顶片帮；清理各种脏杂物，挖好清水池和疏水沟。

4、 钻机立轴对准钻孔位置，摆正钻机架，机座与地梁木之间用螺栓连接，固定于基台木上。基台木要安放牢固、平稳，在四角打上压柱及戗柱固定。使用木柱时，直径不小于18厘米。

5、 机身安放平稳，上紧底固螺丝。各种电气设备必须防爆，机械传动部分要安装防护栏、保护罩。电器设备的安装、使用，必须严格执行《煤矿安全规程》和相关规定。

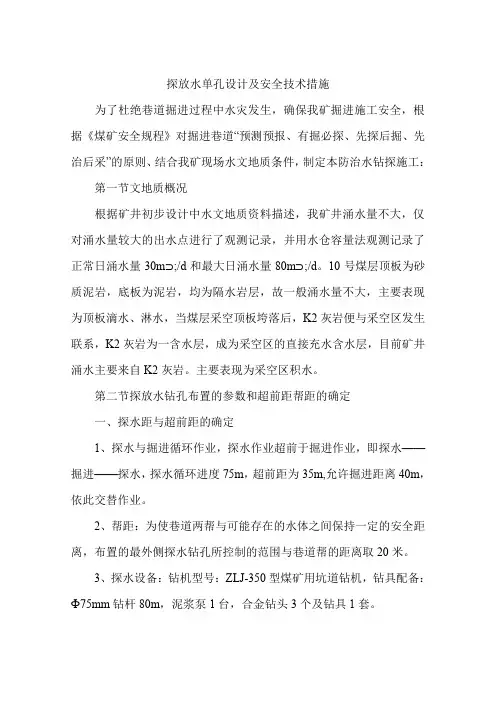

探放水单孔设计及安全技术措施

为了杜绝巷道掘进过程中水灾发生，确保我矿掘进施工安全，根据《煤矿安全规程》对掘进巷道“预测预报、有掘必探、先探后掘、先治后采”的原则、结合我矿现场水文地质条件，制定本防治水钻探施工：

第一节文地质概况

根据矿井初步设计中水文地质资料描述，我矿井涌水量不大，仅对涌水量较大的出水点进行了观测记录，并用水仓容量法观测记录了正常日涌水量30m⊃;/d和最大日涌水量80m⊃;/d。10号煤层顶板为砂质泥岩，底板为泥岩，均为隔水岩层，故一般涌水量不大，主要表现为顶板滴水、淋水，当煤层采空顶板垮落后，K2灰岩便与采空区发生联系，K2灰岩为一含水层，成为采空区的直接充水含水层，目前矿井涌水主要来自K2灰岩。主要表现为采空区积水。

第二节探放水钻孔布置的参数和超前距帮距的确定

一、探水距与超前距的确定

1、探水与掘进循环作业，探水作业超前于掘进作业，即探水——掘进——探水，探水循环进度75m，超前距为35m,允许掘进距离40m，依此交替作业。

2、帮距：为使巷道两帮与可能存在的水体之间保持一定的安全距离，布置的最外侧探水钻孔所控制的范围与巷道帮的距离取20米。

3、探水设备：钻机型号：ZLJ-350型煤矿用坑道钻机，钻具配备：Ф75mm钻杆80m，泥浆泵1台，合金钻头3个及钻具1套。 二、探水钻孔布置的参数说明

孔号开孔位置钻孔方位（度）钻孔倾角（度）孔深（m）

1#中心孔180075

2#仰孔180+578

3#俯孔180076

4#左孔165-578

5#右孔195076

以后按此施工方式循环施工。

三、钻探完毕后由安监、地测、通风、调度联合进行现场验收，并及时进行分析，为采区其它大巷掘进提供水文地质依据，确认无水害危险待下发允许掘进通知单后方可掘进，掘探交替进行至设计位置为止。

四、孔口安全装置的布设

探放水孔必须使用孔口安全装置，孔口安全装置由孔口管、泄水测压三通、孔口阀门和钻杆逆止阀等组成，其施工和安装程序如下：

本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。 第 1 页 探放水设计及安全技术措施

一、概况

1、工作面概况

12020工作面里段位于我矿井田+87m水平西翼一侧，该工作面东侧为12020工作面采空区，南部（上部）为本矿上水平工作面采空区，西部、北部（下部）为原始煤层。开采煤层为五3煤，12020工作面（里段）走向长760米，倾向长150米，煤层倾角25-30度,煤层厚度0.6—0.9m,平均厚0.69m，工作面地质储量11.7万吨。12020上下付巷沿煤层走向掘进。

2、地质情况

12020工作面上付巷掘进515米，下付巷掘进650米时揭露新F7断层，走向155°，倾向65°，倾角48°，延伸长度约350m，落差0-30m；该工作面上部最高海拔标高为+660米，最低海拔标高为+590米，相对高差70米，地面处在伏牛山的顶部，地表荒芜，无居民及建筑物存在。

3、水文地质情况

①大气降水、地表水及新近系潜水

本区为低山丘陵地形，地面坡度较大，冲沟发育，大气降水迳流排泄条件好，因而无常年性地表水体。区内新近系地层呈零星发育，以坡积、洪积及冲积于沟谷、坡脚处，厚度较小，岩性复杂，含富水性差。加之上部上石盒子组隔水层较厚，故此大气降水、地表水及新

本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。 第 2 页 近系潜水对五3煤开采无影响。仅在井筒揭穿层段有少量淋漓水现象。

②五3煤层顶板砂岩裂隙承压水

五3煤层顶板砂岩裂隙含水层，系指煤层之上60m范围内所含砂岩裂隙含水层，岩性为中粒砂岩，一般发育2～5层，累计厚度约0～30m，一般20m左右，岩性完整致密，裂隙不发育，且部分被方解石脉所充填。生产开采过程中该含水层裂隙承压水将首先充入矿坑，是矿坑涌水的主要充水水源之一。由于该含水层单层厚度较薄，裂隙不甚发育，且补给条件差，裂隙水储存量有限，导、富水性弱，生产中易于疏排。
