机械工程基础期末考试卷参考答案

  • 格式：doc
  • 大小：124.50 KB
  • 文档页数：4

第 1 页 共 4 页 《机械工程基础》参考答案

一、.填空题：(1×10%)

1、等于

2、0°

3、相反

4、机械

5、疲劳破坏

6、传动比

7、胶合

8、滚动体

9、转

10、飞轮

二、选择题： (2×10＝20 %)

1-5 BCCCA 6-10 CBDBD 11-15 DACBD 16-20 BAAAD

三、简答题：（5×6＝30%）

1. 疲劳点蚀

2. 三角螺纹用于联接，梯形、锯齿、矩形螺纹用于传动

3. 小带轮上

4. 考虑轴上零件轴向定位、装拆

5. 轴承轴向、周向定位，装拆，润滑密封等

6. 弹性阶段、屈服阶段、强化阶段、颈缩断裂阶段。

四、自由度计算：(5%)

C—复合铰链（1分）

n=6 ,PL=8,PH=1 (3分)

F=3×6-2×8-1=1（1分）

五、轮系计算：(10 %) 第 2 页 共 4 页 n3=n4 (n4/n6)=(z6/z4)=3 nH=n6

(n1-n6)/(n3-n6)=-(z3/z1)=-4 i16=-7

六、（10%）

满足强度要求

七、（15%）

评分标准：受力图、支座反力5分，剪力图5分，弯矩图5分。 ZlAAIyM831002.14.962501016MPa09.24ZyAAIyM831002.14.961016MPa12.15ZyBBIyM02.14.9625010123MPa07.18（3分）

（3分）

（2分）

（1分） kNm16kNm12（1分）

FS图 — — +

M图 qa2

qa2／2 第 3 页 共 4 页 《机械工程基础》参考答案

一、.填空题：(1×10%)

1.受力情况 2.2 3.两者相等 4.相同 5.轴径

6.啮合 7.等于(或=) 8.轮齿啮合时 9.大 10.轴径

二、选择题： (2×10＝20 %)

1.A 2.B 3.D 4.A 5.C

6.B 7.A 8.C 9.A 10.C

11.A 12.C 13.B 14.B 15.A

16.C 17.B 18.B 19.D 20.A

三、简答题：（5×6＝30%）

1. 疲劳点蚀

2. 三角螺纹用于联接，梯形、锯齿、矩形螺纹用于传动

3. 小带轮上

4. 考虑轴上零件轴向定位、装拆

5. 轴承轴向、周向定位，装拆，润滑密封等

6. 弹性阶段、屈服阶段、强化阶段、颈缩断裂阶段。

四、自由度计算：(5%)

F处为复合铰链

H处(或I处)为虚约束，应除去

计算自由度 n=6, PL=8, PA=1 F=3n-2P1-PH =3×6-2×8-1 =1

五、(10 %)

蜗轩转动方向如图所示

蜗杆为右旋

Ft2与蜗轮分度圆相切，指向左端

Ft1与蜗杆分度圆相切，指向右端

Fa1与蜗杆轴线平行，指向右

Fa2与蜗轮轴线平行，指向左

第 4 页 共 4 页 六、（10%）

这是一个混合轮系：齿轮3、4、5和系杆H组成一个行星轮系；齿轮1、2组成一个定轴轮系。

对于3、4、5、H组成的行星轮系，有

i35355380204HHHnnnnzz

将n5=0代入上式得

nnnHH34

即

nnH3=1+4=5 ……………(1)

对于1、2齿轮组成的定轴轮系，有

i12122140202nnzz

即nn12=-2…………(2)

联立解(1)、(2)式，并考虑到nⅠ=n1, n2=nH,n3=nⅡ得 nnIII52

将nⅠ=1000r/min代入，得nⅡ=-2500r/min

负号说明nⅡ转向与nⅠ转向相反。

七、（15%）

评分标准：受力图、支座反力5分，剪力图5分，弯矩图5分。

FS图 — — +

M图 qa2

qa2／2

合集下载

机械基础试题及答案

机械基础试题及答案

《机械基础》自测题及答案

一、 名词解释

1.机械：机器、机械设备和机械工具的统称。

2.机器：是执行机械运动，变换机械运动方式或传递能量的装置。

3.机构：由若干零件组成，可在机械中转变并传递特定的机械运动。

4.构件：由若干零件组成，能独立完成某种运动的单元

5.零件：构成机械的最小单元，也是制造的最小单元。

6.标准件：是按国家标准(或部标准等) 大批量制造的常用零件。

7.自由构件的自由度数：自由构件在平面内运动，具有三个自由度。

8.约束：起限制作用的物体，称为约束物体，简称约束。

9.运动副：构件之间的接触和约束，称为运动副。

10.低副：两个构件之间为面接触形成的运动副。

11.高副：两个构件之间以点或线接触形成的运动副。

12.平衡：是指物体处于静止或作匀速直线运动的状态。

13.屈服极限：材料在屈服阶段，应力波动最低点对应的应力值，以σs表示。

14.强度极限：材料σ-ε曲线最高点对应的应力，也是试件断裂前的最大应力。

15.弹性变形：随着外力被撤消后而完全消失的变形。

16.塑性变形：外力被撤消后不能消失而残留下来的变形。

17.延伸率：δ=(l1-l)/l×100％，l为原标距长度，l1为断裂后标距长度。

18.断面收缩率：Ψ=(Ａ－Ａ1)/ Ａ×100％，Ａ为试件原面积，Ａ1为试件断口处面积。

19.工作应力：杆件在载荷作用下的实际应力。

20.许用应力：各种材料本身所能安全承受的最大应力。

21.安全系数：材料的极限应力与许用应力之比。

22.正应力：沿杆的轴线方向，即轴向应力。

23.剪应力：剪切面上单位面积的内力，方向沿着剪切面。

24.挤压应力：挤压力在局部接触面上引起的压应力。

25.力矩：力与力臂的乘积称为力对点之矩，简称力矩。

机械工程材料试题及答案

机械工程材料试题及答案

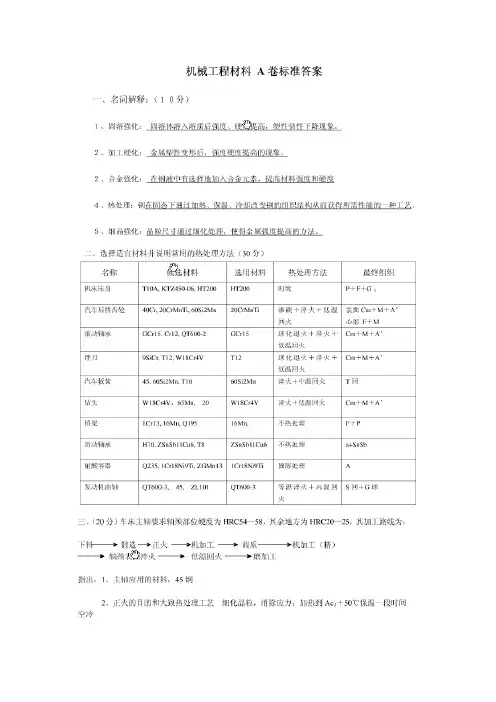

机械工程材料 A卷标准答案

一、名词解释：（１０分）

１、固溶强化： 固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。

２、加工硬化： 金属塑性变形后，强度硬度提高的现象。

２、合金强化： 在钢液中有选择地加入合金元素，提高材料强度和硬度

４、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。

５、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。

二、选择适宜材料并说明常用的热处理方法（30分）

名称 候选材料 选用材料 热处理方法 最终组织

机床床身 T10A, KTZ450-06, HT200 HT200 时效 P＋F＋G片

汽车后桥齿轮 40Cr, 20CrMnTi, 60Si2Mn 20CrMnTi 渗碳＋淬火＋低温回火 表面Cm＋M＋A’

心部 F＋M

滚动轴承 GCr15, Cr12, QT600-2 GCr15 球化退火＋淬火＋低温回火 Cm＋M＋A’

锉刀 9SiCr, T12, W18Cr4V T12 球化退火＋淬火＋低温回火 Cm＋M＋A’

汽车板簧 45, 60Si2Mn, T10 60Si2Mn 淬火＋中温回火 T回

钻头 W18Cr4V，65Mn, 20 W18Cr4V 淬火＋低温回火 Cm＋M＋A’

桥梁 1Cr13, 16Mn, Q195 16Mn, 不热处理 F＋P

滑动轴承 H70, ZSnSb11Cu6, T8 ZSnSb11Cu6 不热处理 a+SnSb

耐酸容器 Q235, 1Cr18Ni9Ti, ZGMn13 1Cr18Ni9Ti 固溶处理 A

发动机曲轴 QT600-3, 45, ZL101 QT600-3 等温淬火＋高温回火 S回＋G球

三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工路线为：

下料

锻造 正火 机加工 调质 机加工（精）

机械工程材料考试复习题

机械工程材料考试复习题

工程材料试题

一、名词解释题（每题3分，共30分）

1、金属化合物；与组成元素晶体结构均不相同的固相

2、固溶强化；随溶质含量增加，固溶体的强度、硬度提高，塑性、韧性下降的现象。

3、 铁素体；碳在a-Fe中的固溶体

4、加工硬化；随冷塑性变形量增加，金属的强度、硬度提高，塑性、韧性下降的现象。

5、球化退火；将工件加热到Ac1以上30——50摄氏度保温一定时间后随炉缓慢冷却至600摄氏度后出炉空冷。

6、金属键；金属离子与自由电子之间的较强作用就叫做金属键。

7、再结晶；冷变形组织在加热时重新彻底改组的过程.

8、枝晶偏析；在一个枝晶范围内或一个晶粒范围内成分不均匀的现象。

9、正火；是将工件加热至Ac3或Accm以上30~50℃,保温一段时间后,从炉中取出在空气中冷却的金属热处理工艺。 10、固溶体。合金在固态时组元间会相互溶解，形成一种在某一组元晶格中包含有其他组元的新相，这种新相称为固溶体

二、简答题（每题8分，共48分）

1、金属结晶的基本规律是什么？晶核的形成率和成长率受到哪些因素的影响？《P16》

l 结晶的基本过程——晶核形成与晶核长大

结晶时的冷却速度（即过冷度）随着过冷度的增大，晶核的形成率和成长率都增大，但形成率的增长比成长率的增长快，同时液体金属中难熔杂质以及振动和搅拌的方法也会增大形核率

2、手锯锯条、普通螺钉、车床主轴分别用何种碳钢制造？

手锯锯条：它要求有较高的硬度和耐磨性，因此用碳素工具钢制造。如T9,T9A,T10,T10A,T11,T11A

普通螺钉：它要保证有一定的机械性能，用普通碳素结构钢制造，如Q195,Q215,Q235

车床主轴：它要求有较高的综合机械性能，用优质碳素结构钢，如30，35，40，45，50

3、金属经冷塑性变形后，组织和性能发生什么变化？

《1》晶粒沿变形方向拉长，性能趋于各向异性，如纵向的强度和塑性远大于横向等。《2》晶粒破碎，位错密度增加，产生加工硬化，即随着变形量的增加，强度和硬度显著提高，而塑性和韧性下降，《3》织构现象的产生，即随着变形的发生不仅金属中晶粒会被破碎拉长，而且各晶粒的晶格位向也会沿着变形的方向同时发生转动，转动结果金属中每个晶粒的晶格位向趋于大体一致，产生织构现象，《4》冷压力加工过程中由于材料各部分的变形不均匀或晶粒内各部分和各晶粒间的变形不均匀，金属内部会形成残余的内应力，这在一般情况下都是不利的，会引起零件尺寸不稳定。

机械基础试题及答案 2

机械基础试题及答案 2

《机械基础》自测题及答案

一、单项选择题：

1. 图示铰链四杆机构是Ｂ。

Ａ.

曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ.

双摇杆机构。

2. 能实现间歇运动的机构是Ｃ。

Ａ. 曲柄摇杆机构；Ｂ. 双摇杆机构；Ｃ. 槽轮机构； Ｄ. 齿轮机构。

3. 链传动属于Ｂ传动。

Ａ. 摩擦传动；Ｂ. 啮合传动；Ｃ. 两者均不是。

4. Ａ是齿轮最主要的参数 。

Ａ. 模数； Ｂ. 压力角；Ｃ. 分度圆；Ｄ. 齿数。

5、在如图所示的齿轮—凸轮轴系中，轴4称为(A)

A.零件 B.机构 C.构件 D.部件

6、若两构件组成低副，则其接触形式为（A）

A.面接触 B.点或线接触

C.点或面接触 D.线或面接触

7、普通平键的长度应（B）

A .稍长于轮毂的长度 B .略短于轮毂的长度 C.是轮毂长度的三倍 D.是轮毂长度的二倍

8、键的截面尺寸b×h主要是根据( D )来选择。

A.传递扭矩的大小 B.传递功率的大小 C.轮毂的长度 D.轴的直径

9、当两个被联接件之一太厚不宜制成通孔，且联接不需要经常拆装时，宜采用（C）

A.螺栓联接 B.螺钉联接 C.双头螺柱联接 D.紧定螺钉联接

10、下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是(D )

A.凸缘联轴器 B.齿式联轴器 C.万向联轴器 D.弹性柱销联轴器

一、 填空题

11. 铰链四杆机构的杆长为a=60mm，b=200mm，c=100mm，d=90mm。若以杆Ｃ为机架，则此四杆机构为 双摇杆机构

在铰链四杆机构中，与机架相连的杆称为 连架杆，其中作整周转动的杆称为 曲柄，作往复摆动的杆称

12. 为 摇杆，而不与机架相连的杆称为 连杆。
