机械设计基础期末考试试卷及答案

  • 格式：doc
  • 大小：31.00 KB
  • 文档页数：2

第 1 页 共 4 页 第2页共 4 页 淄博市技师学院2016—2017学年第二学期期末考试

机械工程系2016级技师班《机械设计基础》试卷 （闭卷)

班级 学号 姓名

题号 一 二 三 四 五 总分 阅卷人 审核人

分数

考试时间:60分钟

一、填空题（每空1分，共20分）

1、一般开式齿轮传动的主要失效形式是弯曲疲劳 和齿面磨损 。

2、开式齿轮的设计准则是按齿根弯曲疲劳强度计算 。

3、高速重载齿轮传动，当润滑不良时,最可能出现的失效形式是齿面胶合 .

4、直尺锥齿轮强度计算时,应以大端当量为计算依据.

5、斜齿轮的当量齿轮是指假想圆柱 的直齿轮.

6、啮合弧与齿距之比称为重合度，用。

7、渐开线直齿圆柱齿轮的正确啮合条件是两齿轮的模数 和压力角 分别相等。

8、渐开线齿轮按原理可分为成形法和范成法两类。

9、齿轮的常见失效形式有齿面点蚀、轮齿折断、齿面胶合、齿面磨损和齿面塑性变形 。

10、渐开线蜗杆适用于高转速 、大功率 和要求精密 的多头螺杆传动。

二、选择题（每题2分，共20分)

1、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中心与齿轮的分度圆。

A。相切 B。相割 C.分离

2、一对渐开线圆柱齿轮的齿数少于17时，可采用的办法来避免根切。

A。正变位 B.负变位 C。减少切削深度

3、增加斜齿轮传动的螺旋角，将引起。

A。重合度减小，轴向力增加 B.重合度减小,轴向力减小 C。 重合度增加，轴向力增大

4、一对渐开线齿轮啮合传动时，两齿廓间。

A。保持纯滚动B.各处均有相对滑动 C.除节点外各处均有相对滑动

5、齿轮采用渗碳淬火处理方法，则齿轮材料只可能是。

A。45钢 B.20Cr C。20CrMnTi

6、一对标准直齿圆柱齿轮，若Z1=18,Z2=72,则这对齿轮的弯曲应力。

A.σF1 >σF2 B.σF1 =σF2 C。σF1 〈σF2

7、齿面硬度为56 62HRC的合金钢齿轮的加工工艺过程。

A。齿坯加工—淬火—磨齿—滚齿B.齿坯加工-淬火-滚齿-磨齿C。齿坯加工-淬火—滚齿—磨齿

8、 对于齿面硬度≤350HBS的齿轮传动,当大小齿轮均采用45钢，一般采取的热处理方式为。

A。小齿轮淬火 大齿轮调质 B。小齿轮淬火 大齿轮正火C。小齿轮正火，大齿轮调质

9、 渐开线齿轮的齿廓曲线形状取决于。

A。分度圆B。基圆 C。节圆

10、 滚动轴承的主要失效形式是。

A。疲劳点蚀B.磨损和塑性变形 C。疲劳点蚀和塑性变形

三、判断题（每题2分,共20分)

1、( N ）基圆内存在渐开线.

2、( )与标准齿轮相比，负变位齿轮的齿根厚度及齿顶高减小,抗弯曲能力下降。

3、（ N ）渐开线蜗杆齿轮传动适用于高转速、大功率和要求精密的单头蜗杆传动。

4、（ Y ）闭式蜗杆齿轮传动中,蜗轮齿多发生齿面胶合或点蚀而失效.

5、（ N ）渐开线的形状取决于分度圆的大小.

6、( Y )为了保证渐开线齿轮连续以定角速比传动，啮合弧必须大于齿距。

7、（ N ）齿面抗点蚀能力与齿面硬度无关。

8、（ N)在直齿圆柱齿轮传动中，忽略齿面的摩擦力,则轮齿间受有圆周力、径向力和轴向力三个力作用. 第 3 页 共 4 页 第4页共 4 页 9、（ Y ）蜗杆传动一般用于传动大功率、大速比的场合。

10、（ N ）铸铁齿轮一般用于高速、冲击小等重要的齿轮传动.

四、简答题（每小题5分，共20分）

1、蜗杆传动的特点及正确啮合条件？

蜗杆的轴向模数等于蜗轮的端面模数,蜗杆的轴向压力角等于蜗轮的端面压力角，蜗杆中圆柱上螺旋线的导程角等于蜗轮分度圆上的螺旋角,且螺旋线方向相同。

2、齿轮传动的常用润滑方式有哪些？润滑方式的选择主要取决于哪些因素?

齿轮的常用润滑方式有：人工定期加油、浸油润滑和喷油润滑。润滑方式的选择主要取决于齿轮圆周速度的大小。

3、选择齿轮毛坯的成型方法时（铸造、锻造等）,除了考虑材料等因素外，主要依据是什么?

齿轮的几何尺寸和批量大小。

4、在齿轮传动设计准则中，开式式齿轮传动和闭式齿轮传动在设计上有何不同？ 答：闭式齿轮传动：主要失效形式为齿面点蚀、轮齿折断和胶合。目前一般只进行接触疲劳强度和弯曲疲劳强度计算。开式齿轮传动：主要失效形式为轮齿折断和齿面磨损，磨损尚无完善的计算方法，故目前只进行弯曲疲劳强度计算，用适当增大模数的办法考虑磨损的影响.

根据齿轮设计准则，软齿面闭式齿轮传动一般按齿面接触疲劳强度设计，按齿根弯曲疲劳强度校核;硬齿面闭式齿轮传动一般按齿根弯曲疲劳强度设计，按齿面接触疲劳强度 校核。

五、材料分析题（20分）

1、相同传动比的齿轮传动有两种设计方案，工作条件、材料及热处理方式相同.（12分）

Z1 Z2 m b a

方案一 32 68 8 100 400

方案二 64 136 4 100 400

分析(1）哪个方案的齿面接触疲劳强度高?（2分)说明理由（4分）

两个方案的中心距相同因此齿面接触疲劳强度基本相同。

（2）哪个方案的齿根弯曲疲劳强度高？(2分）说明理由（4分)

方案一的齿轮模数大因此齿根弯曲疲劳

强度高。

2、一对齿轮传动,主动齿轮齿数Z1=20，从动齿轮齿数Z2=50，主动齿轮转速n1=1000r/min，试计算传动比和从动轮齿轮转速。(8分）

合集下载

机械设计基础期末考试复习题及参考答案-专升本

机械设计基础期末考试复习题及参考答案-专升本

《机械设计基础》复习题

一、选择题

1. 构件是机构中独立的（ ）单元。

A. 制造 B. 运动 C. 装配 D 受力

2. 曲柄摇杆机构中，曲柄作为主动件时，最小传动角出现在曲柄与（ ）共线的位置。

A．连杆 B．从动件 C．机架 D．摇杆

3. 对心曲柄滑块机构的行程速比系数一定（ ）。

A. 大于1 B. 等于1 C. 小于l D不一定

4．下述几种运动规律中，（ ）没有冲击。

A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）

C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）

5.引入一个低副减少（ ）自由度。

A.1个 B.2个 C.0个 D.3个

6.死点处的传动角为（ ）。

A.0度 B.90度 C.45度 D.不确定

7.没有急回特性的机构为（ ）。

A.曲柄摇杆机构 B.摆动导杆机构 C.对心曲柄滑块机构 D.偏置的曲柄滑块机构

8.曲柄滑块机构中，（ ）为主动件时，（ ）与（ ）共线时，出现死点位置。

A 曲柄 B 连杆 C 滑块 D机架

二、填空题

1、某机构中有６个构件，则该机构的全部瞬心的数目为 个。

2、平面机构中引入一个高副将减少 个自由度，而引入一个低副将减少

个自由度。

3、曲柄摇杆机构中只有当

为原动件时，才可能出现死点位置；出现死点位置时 与连杆共线。

4、渐开线在基圆上的压力角为 度。

机械设计基础第七版期末考试试题及答案昆明理工大学津桥学院

机械设计基础第七版期末考试试题及答案昆明理工大学津桥学院

机械设计基础第七版期末考试试题及答案昆明理工大学津桥学院

1、70．12月3日24时，我国进行2020年的第二十三次汽柴油调价。本次调价每吨汽油上调250元，折合每升92号汽油上调20元。据此测算92号汽油的密度为（） [单选题] *

A．72×103kg/m3

B．75×103kg/m3

C．8×103kg/m3(正确答案)

D．25×103kg/m3

2、通电线圈在磁场中受到磁场力的作用而转动时，将机械能转化为电能 [判断题] *

对

错(正确答案)

答案解析：电能转化为机械能

3、16．为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到了几组数据并绘出了m﹣V图像。下列说法正确的是（） [单选题] *

A．该液体密度为lg/cm3

B．该液体密度为33g/cm3

C．量杯质量为80g

D．100cm3的该液体质量为80g(正确答案)

4、60．黑色表面的物体对热辐射的吸收本领比白色表面的物体强，那么，炎热的夏天在太阳下和在屋子里，应该（） [单选题] *

A．穿深色的衣服比较凉快

B．穿白色的衣服比较凉快

C．太阳下穿白色衣服，屋子里穿深色衣服比较凉快(正确答案)

D．穿任何颜色的衣服都一样凉快

5、著名风景区百花山，远远望去云雾缭绕。关于雾的形成，下列说法正确的是（） [单选题]

A. 雾是从山中冒出来的烟

B. 雾是水蒸气凝华形成的小水珠

C. 雾是从山中蒸发出来的水蒸气

D. 雾是水蒸气液化形成的小水珠(正确答案)

6、22．关于密度的应用，下列相关说法正确的是（） [单选题] *

A．冰熔化成水时，质量不变，密度变大，体积增加

B．拍摄影视剧房屋倒塌镜头，常选用密度大的材料做道具，更逼真、形象

C．可以装下1kg酒精的瓶子一定可以装下1kg的水（ρ水＞ρ酒精）(正确答案)

D．“铁比棉花重”是指铁的质量比棉花的大

7、49．小苗夜间路过一盏路灯时，在路灯光的照射下，她在地面上影子的长度变化情况是（） [单选题] *

机械设计基础期末考试试题+答案解析8

机械设计基础期末考试试题+答案解析8

机械设计基础

一 、选择题：（每题2分，共20分）

1 平面高副所受的约束数为

A 、1 ； B、2 ； C、 3。

2 铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。若lAB=30mm，lBC=70mm，lCD=80mm，则机架最大杆长为

A 、 80mm ； B 、 150mm ； C 、

120mm。

3 凸轮机构从动件采用等速运动规律时

A 、 无冲击 ； B 、 有刚性冲击 ；

C 、 有柔性冲击。

4 一对渐开线齿轮啮合传动时，其节圆压力角

A 、大于啮合角； B 、等于啮合角；

C 、小于啮合角。 5. 轮系运动时，各轮轴线位置固定不动的称为

A 、 周转轮系 ； B 、 定轴轮系 ；

C 、 行星轮系

6. 当两渐开线齿轮的中心距略有改变时，该对齿轮的

A 、 传动比不变，且啮合角也不变；

B 、 传动比有变化，但啮合角不变；

C 、 传动比不变，但啮合角有变化。

7 机器中各运动单元称为：

A 、零件 ； B、 构件 ； C 、机件。

8 用简单的线条和规定的符号代表构件和运动副所绘制的机构简图称为：

A 、机构运动简图 ； B 、机构示意图； C、 运动线图。

9 平面铰链四杆机构ABCD中，AD为机架，LAB=40mm，LBC=60mm，LCD=120mm，LAD=120mm，那么：

A、 AB杆为曲柄，CD杆为摇杆； B、

CD与AB杆均为曲柄；

C 、AB与CD均为摇杆。

10 凸轮机构从动件采用等加速等减速运动规律时，

A 、无冲击； B、 有刚性冲击；

C、 有柔性冲击。

11 在单圆销的平面槽轮机构中，当圆销所在构件作单向连续运动时，槽轮的运动通常为：

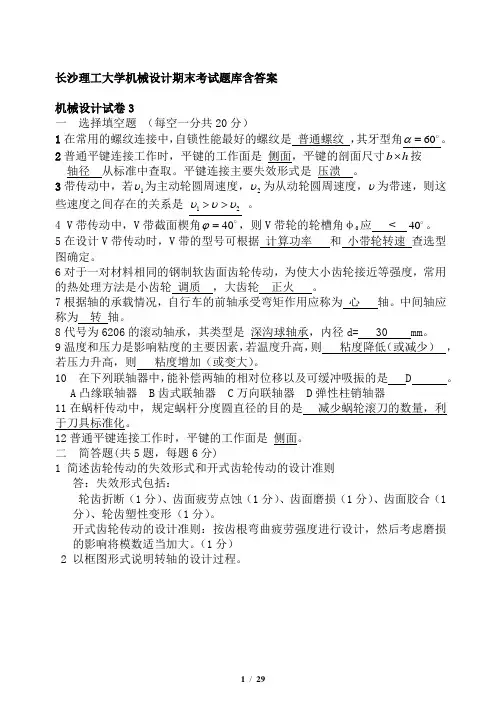

机械设计基础期末题库(含答案)_长沙理工大学

机械设计基础期末题库(含答案)_长沙理工大学

1 / 29

长沙理工大学机械设计期末考试题库含答案

机械设计试卷3

一 选择填空题 （每空一分共20分）

1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60。

2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸bh按

轴径 从标准中查取。平键连接主要失效形式是 压溃 。

3带传动中，若1为主动轮圆周速度，2为从动轮圆周速度，为带速，则这些速度之间存在的关系是 12 。

4 V带传动中，V带截面楔角40，则V带轮的轮槽角φ0应 <

40。

5在设计V带传动时，V带的型号可根据 计算功率 和 小带轮转速 查选型图确定。

6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。

7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。中间轴应称为 转 轴。

8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm。

9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，

若压力升高，则 粘度增加（或变大）。

10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。

A凸缘联轴器 B齿式联轴器 C万向联轴器 D弹性柱销轴器

11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

12普通平键连接工作时，平键的工作面是

侧面。

二 简答题(共5题，每题6分)

1 简述齿轮传动的失效形式和开式齿轮传动的设计准则

答：失效形式包括：

轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。

开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。（1分）

2 以框图形式说明转轴的设计过程。 2 / 29
