1 土基回弹模量与弯沉值的计算

吴祖德

（常州市建设工程施工图设计审查中心, 江苏常州 213002）

内容提要不同的土基回弹模量有其相应的弯沉值，通过计算、验证，找到适合本地区的经验公式。本文介绍实际工作中，可使用的两个经验公式，并附常州地区所采用的计算值，供参考。

关键词土基回弹模量弯沉值

1 土基回弹模量与验收弯沉值的换算

1.1“公路沥青路面设计规范”（JTG D50-2006）5.1.8中的公式

202011012ODODEKPL （1）

式中： ODL—路基设计弯沉值（0.01mm）;

P，δ—测定车轮胎接地压强（MPa）为0.7 MPa与当量圆半径（mm）为106.5mm;

μ—土基的泊松比。一般为0.35

α0—均匀体弯沉系数，取0.712;

EOD—路基设计回弹模量（MPa）;

K1—不利季节影响系数，可根据当地经验确定。

在实测某路段土基回弹模量后，可通过下式确定某路段土基回弹模量设计值：

100/)(KSZEEaS （2）

式中：SE0—某路段土基回弹模量设计值；

0E、S—某路段实测土基回弹模量平均值与标准差

aZ—保证率系数，高速公路、一级公路为2.0；二、三级公路为1.648;四级公路为1.5;

1K—不利季节影响系数，若在非不利季节测定应考虑季节影响系数，并根据当地经验选用。

表1 土基回弹模量与弯沉值的计算结果

序号 EOD（MPa） ODL（mm） K1

1 15 5.35 1.16

2 20 4.09 1.14

3 22 3.74 1.13

4 26 3.20 1.12

5 30 2.79 1.11

6 32 2.63 1.11

7 34 2.48 1.10

8 40 2.13 1.09

9 60 1.46 1.06

10 80 1.11 1.05

注：此表是后面的回归式为准时，算出其相应的不利季节影响系数，可比较不同回归式间的 2 差异。

1.2按《公路路面基层施工技术规范》（JTJ 034-2000）附录A 的公式

先将土基回弹模量计算值（E0）按式（3）调整到相当于非不利季节的值（E0’）：

E0’= K1·E0 （3）

式中：K1—季节影响系数，不同地区取值范围为1.2～1.4，各地可根据经验确定。

土基顶面的回弹弯沉值，按回归式（4）计算：

L0=9308938.00E （4）

式中：E0—土基回弹模量（MPa）

L0—土基顶面的回弹弯沉计算值（0.01mm）

根据常州地区，土基回弹模量与弯沉值的计算结果如下：

表2 土基回弹模量与弯沉值的计算结果

序号 E0（MPa） L0（mm） K1

1 15 5.35 1.4

2 20 4.09 1.4

3 22 3.74 1.4

4 25 3.32 1.4

5 26 3.20 1.4

6 30 2.79 1.4

7 32 2.63 1.4

8 35 2.42 1.4

9 34 2.48 1.4

10 40 2.13 1.4

11 60 1.46 1.4

12 80 1.11 1.4

2历次规范对土基回弹模量的计算公式

2.1不同规范中弯沉值L0回弹模量E0值表，见表3。

表3 不同规范中弯沉值L0回弹模量E0值表

3 2.2各类规范及各地区经验公式计算的E0值MPa及其对比值%表，见表4。

表4 各类规范及各地区经验公式计算的E0值MPa及其对比值%表

图1 10种公式的E0—L0曲线图

3 结束语

由图1 10种公式的E0—L0曲线，看出各种经验公式之间，还是存在有不同的差距，本地区需经过计算、验证，确定采用何种经验公式，以及确定所采用的季节影响系数。

土基回弹模量测定

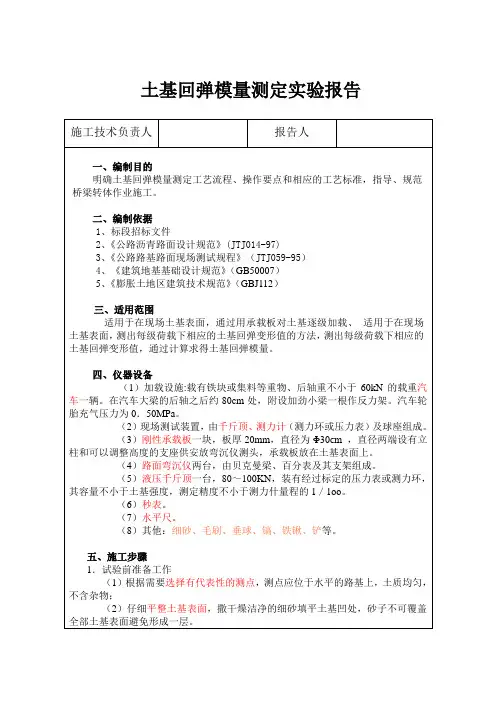

土基回弹模量测定实验报告
