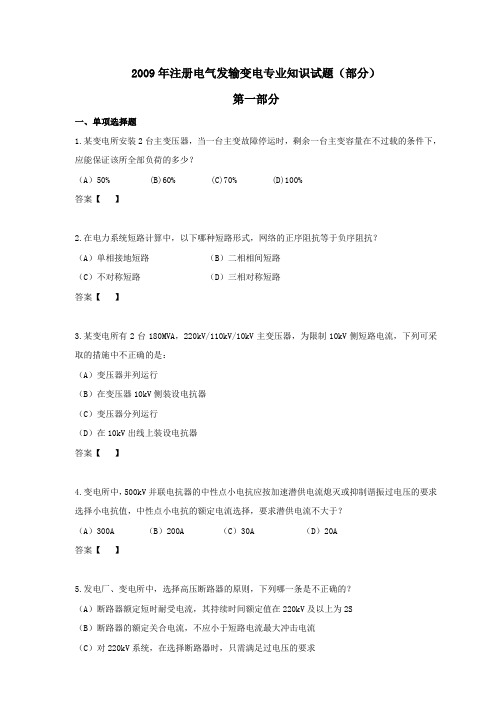

2009年注册电气发输变电专业知识试题（部分）第一部分一、单项选择题1.某变电所安装2台主变压器，当一台主变故障停运时，剩余一台主变容量在不过载的条件下，应能保证该所全部负荷的多少？（A）50% (B)60% (C)70% (D)100%答案【】2.在电力系统短路计算中，以下哪种短路形式，网络的正序阻抗等于负序阻抗？（A）单相接地短路（B）二相相间短路（C）不对称短路（D）三相对称短路答案【】3.某变电所有2台180MVA，220kV/110kV/10kV主变压器，为限制10kV侧短路电流，下列可采取的措施中不正确的是：（A）变压器并列运行（B）在变压器10kV侧装设电抗器（C）变压器分列运行（D）在10kV出线上装设电抗器答案【】4.变电所中，500kV并联电抗器的中性点小电抗应按加速潜供电流熄灭或抑制谐振过电压的要求选择小电抗值，中性点小电抗的额定电流选择，要求潜供电流不大于？（A）300A （B）200A （C）30A （D）20A答案【】5.发电厂、变电所中，选择高压断路器的原则，下列哪一条是不正确的？（A）断路器额定短时耐受电流，其持续时间额定值在220kV及以上为2S（B）断路器的额定关合电流，不应小于短路电流最大冲击电流（D）35kV及以上电压级的电容器组，宜选用SF6断路器或真空断路器答案【】6.在发电厂厂用电中性点非直接接地系统中，选择电缆馈线零序电流互感器时，哪条原则是不正确的？（A）由一次电流和二次额定电流确定电流互感器变比（B）由接地电流和电流互感器准确限值系数确定电流互感器额定一次电流（C）由二次电流及保护灵敏度确定一次回路启动电流（D）由二次负载和电流互感器的容量确定二次额定电流9.交流单相电力电缆金属护层，必须直接接地，且其任一点的非接地处的感应电动势，在为采取不能任意接触护层的安全措施时，不得大于下列哪项数值？（A）24V （B）36V （C）50V （D）100V答案【】11.甲变电所所在地区地震烈度7度，乙变电所所在地区地震烈度8度，两变电所的220KV、110kV 配电装置中均采用了管型母线，请问对母线的固定方式，下列哪个方案是不正确的？（A）甲所220kV管母线采用支持式（B）甲所110kV管母线采用悬吊式（C）乙所220kV管母线采用支持式（D）乙所110kV管母线采用悬吊式答案【】12.某变电所的110kV户外敞开式配电装置中，6回架空线路均全线架设避雷线，当母线上装设金属氧化物避雷器时，避雷器至主变间的最大电气距离为？（A）125m （B）170m （C）205m （D）230m答案【】13.20kV架空线路相互交叉或与较低电流线路、通信线路交叉，交叉距离不小于下列哪项数值时，交叉档可不采取保护措施？（A）3m （B）4m （C）5m （D）6m14.当330kV空载线路合闸时，在线路上产生的相对地统计过电压不宜大于下列哪项数值？（A）4.0pu （B）3.0pu （C）2.2pu （D）2.0pu答案【】15.有一35kV变电所的主变压器中性点经消弧线圈接地，所内的继电保护配有速动主保护、近后备保护、远后备保护自动重合闸，拟对该变电所的接地装置进行热稳定校验，在校验接地线热稳定时，短路的等效的持续时间应为？（A）速动主保护动作时间+断路器开断时间（B）近后备保护动作时间+断路器开断时间（C）远后备保护动作时间+断路器开断时间（D）2S答案【】16.流经某电厂接地装置的入地短路电流为10kA,避雷器工频分流系数0.5，则要求该接地装置的接地电阻不大于下列哪项数值？（A）0.1Ω（B）0.2Ω（C）0.4Ω（D）0.5Ω答案【】17.校验高阻接地系统中电气设备接地线的热稳定时，按70℃的允许载流量曲线选定接地线的截面时，对于敷设在地下的接地线，应采用下列哪项电流？（A）流过接地线的计算用单相接地故障电流的50%（B）流过接地线的计算用单相接地故障电流的60%（C）流过接地线的计算用单相接地故障电流的75%（D）流过接地线的计算用单相接地故障电流的100%答案【】18.电力系统中的电能计量装置按其计量对象的重要程度和计量电能的多少分为五类，某高压用户的变电所中装有2×500kVA主变压器，此用户的电能计量装置属于？（A）Ⅰ类（B）Ⅱ类（C）Ⅲ类（D）Ⅳ类19.发电厂、变电所中，电压互感器二次回路保护的配置（熔断器或自动开关），下列哪项是不符合规程要求的？（A）0.5级电能表电压回路，宜在电压互感器出线端装设（B）除开口三相的剩余绕组和另有规定者除外，所有二次绕组出口应装设（C）在二次侧中性点引出线上装设（D）电压互感器接成开口三角的剩余绕组的试验芯出线端，应装设答案【】二、多选题41.火力发电厂中，下列哪几种接线的发电机与变压器之间宜装设断路器和隔离开关？（A）两台50MW发电机与一台双绕组变压器做扩大单元接线（B）100MW发电机与自耦变压器为单元接线（C）150MW发电机与三绕组变压器做单元接线（D）200MW发电机与双绕组变压器做单元接线答案【】42.在电力系统中，以下哪些短路电流计算需计及元件的电阻？（A）计算短路电流计算的时间常数（B）计算分裂导线次档距长度和软导线短路摇摆时所选取的短路电流（C）低压网络的短路电流（D）校验110kV导体和电器动稳定、热稳定以及电器开断电流所用的短路电流答案【】43.在选择电力变压器时，下列哪些电压等级的变压器，应按超高压变压器选用？（A）220kV （B）330kV （C）500kV (D)110kV44.下列哪几项系统的设备最高电压是正确的？（A）35kV系统中设备最高电压是38.5kV（B）66kV系统中设备最高电压是72.5kV（D）220kV系统中设备最高电压是252kV答案【】45.某变电所所处环境的年最高温度为35℃，最热月的日最高温度平均值为32℃。
2009年注册电气工程师考试试卷及答案-供配电.doc第一篇：2009年注册电气工程师考试试卷及答案-供配电.doc 注册电气工程师考试试卷-供配电09_1单项选择题1．变电所的直流回路仪表，其精确度等级不应低于()。
A．1．0级 B．1．5级 C．2．0级 D．2．5级2．变配电所的功率测量中，对同步电动机，应装设()。
A．有功功率表 B．视在功率表 C．无功功率表 D．功率因数表3．需要进行技术经济考核的75kW及以上的电动机，其电能测量的有功电能表应为()。
A．2．0级 B．1．5级 C．1．0级 D．0．5级4．电能计量用互感器的精度等级，当有功电能表为0．5级时，配用的互感器等级应为()。
A．0．2级 D．0．5级 C．1．0级 D．1．5级5．仅作为企业内部技术经济考核而不是作计费用的2．0级有功电能表及3．0级无功电能表，宜配用的互感器等级应不低于()。
A．0．5级 B．1．0级 C．1．5级 D．2．0级6．电流互感鼎的二次回路不允许()。
A．开路 B．短路 C．过负荷D．轻载7．低压线路的过负载保护电器宜采用()特性的保护电器。
A．反时限 B．正时限 C．不变时限 D．其他8．继电器屏的屏面布置不应出现的情况是()。
A．屏面布置适当紧凑B．不同安装单位的继电器装在一块屏上，宜按照横向划分C．设备或元件装设两套主保护装置时，宜分别布置在不同屏上D．单个继电器调整工作量较少的布置在屏的上部9．控制屏上采用灯光监视时，红灯、绿灯代表断路器的合闸与分闸状态，它们分别布置在控制开关的()。
A．右下侧和左下侧B．左下侧和右下侧 C．左上侧和右上侧 D．右上侧和左上侧10．屏上信号继电器宜集中布置，安装水平高度应一致，其安装中心线离地面不宜低于()mm。
A．800 B．700 C．600 D．500 11．变电所操作电源中弱电控制的电压一般为()。
A．72V及以下B．48V及以下 C．24V及以下 D．12V及以下12．突然断电比过负荷造成的损失更大的线路，其过负荷保护应()。

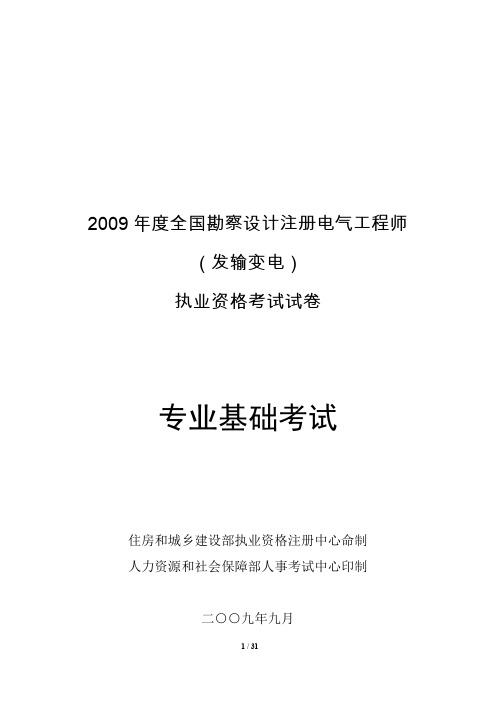

2009年度全国勘察设计注册电气工程师（发输变电）执业资格考试试卷专业基础考试住房和城乡建设部执业资格注册中心命制人力资源和社会保障部人事考试中心印制二○○九年九月单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意。
）1. 电路如图所示，2A 电流源发出的功率为（ ）。
（A ）-16W （B ）-12W （C ）12W （D ）16W 答案：D解题过程：由KCL 定律得：A I 523=+= 。
在回路1中逆时针为正方向，由KVL 定律可得方程组：02211=⨯++-⨯S u I ，V u S 8-=。
如图所示，2A 电流源电压与电流为关联参考方向，吸收的功率W u P S 162-=⨯=，故发出功率为16W 。
2. 如图所示，电路中的u 应为（ ）。
（A ） 18V （B ）12V （C ）9V （D ）8V 答案：A解题过程：如图所示，采用网孔分析法，8A 电流源位于外围网孔。
⎪⎩⎪⎨⎧=+---=-+-=iI I I I I I A I m m m m m m m 2422626283213211 补充i I m =2，可得：⎩⎨⎧-=+-⨯--=-+⨯-i I i I i m m 242826268233，⎩⎨⎧==-164102633m m I I i ，解得：A I m 32=；A I m 43=对网孔1，有V I I I U m m m 1814328632423284224321=-=--=⨯-⨯-⨯=--=。
3.在图示正弦稳态电路中，若0*020∠=S U V ，电流表A 读数为40A ，电流表A2的读数为28.28A ，则C ω为：（ ）。
（A ） 12-Ω （B ）15.0-Ω （C ）152.2-Ω （D ）11-Ω 答案：A解题过程：根据题图可知，电感L U 超前于1I 90°，电容C U 落后于1I 90°，由向量图关系可知22212A A A +=（示数），故A A 28.281=，21A A =，画向量图如图（b ）所示。
2009年注册电气工程师（供配电）《专业案例考试（上）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。
案例题一定要有分析（步骤和过程）、计算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。
]题1～5：在一住宅单元楼内以单相220V，TN-C-S系统供电，单元楼内PE干线的阻抗值32mΩ，PE线的分支阻抗值37mΩ，重复接地电阻R为10Ω以及故障电流值为Id 900A，请回答下列问题：1．如题1图所示，楼内设有附图所示的以点划线表示的总等电位联结（MEB），试求在用电设备C发生图示的碰外壳接地故障时，用电设备金属外壳上的预期接触电压值U f为下列哪项数值？（）A．36VB．62VC．29VD．88V题1图【答案】B【解析】根据《工业与民用配电设计手册》（第三版）P919“第十五章低压电气装置的防电击和特殊环境的电气安全第二节正常环境中用自动切断电源措施的间接接触电击防护（接地故障保护）”的相关内容。
本题中，根据图1可知故障电流流经PE 干线、PE分支线产生的电压降为预期接触Id电压U f为：。
2．如题2图所示，在该楼层内做虚线所示的局部（辅助）等电位联结LEB，试求这种情况下用电设备C发生图示的碰外壳接地故障时，用电设备金属外壳上的预期接地电压值U f 为下列哪项数值？（ ）A ．33V B ．88VC ．42VD ．24V题2图【答案】A【解析】根据《工业与民用配电设计手册》（第三版）P920“第十五章低压电气装置的防电击和特殊环境的电气安全第二节正常环境中用自动切断电源措施的间接接触电击防护（接地故障保护）”的相关内容。
本题中，作局部等电位联结后，各导电部分间故障时的接触电压大大降低，用电设备金属外壳上的预期接触电压U f 为碰壳点处与局部等电位联结端子LEB 之间的电压。
由题2图可知故障电流流经PE 分支线产生的压降为预期接触电压U f ：d I 。

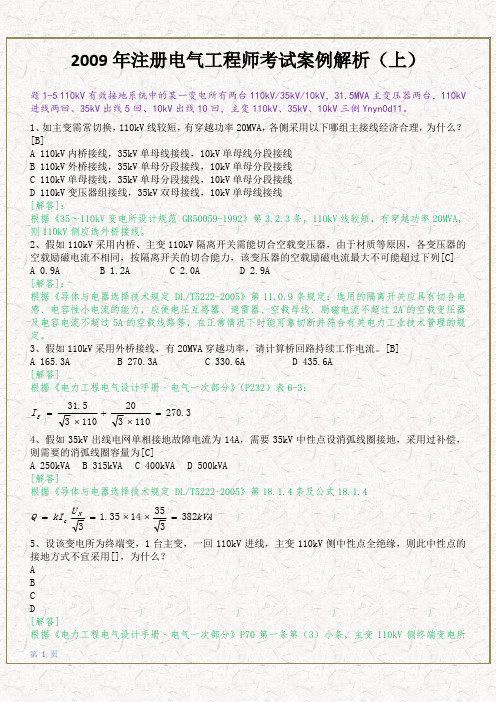

2009年注册电气工程师考试案例解析（上）题1-5 110kV 有效接地系统中的某一变电所有两台110kV/35kV/10kV ，31.5MVA 主变压器两台，110kV 进线两回、35kV 出线5回、10kV 出线10回，主变110kV 、35kV 、10kV 三侧Ynyn0d11。
1、如主变需常切换，110kV 线较短，有穿越功率20MVA ，各侧采用以下哪组主接线经济合理，为什么？[B]A 110kV 内桥接线，35kV 单母线接线，10kV 单母线分段接线B 110kV 外桥接线，35kV 单母分段接线，10kV 单母分段接线C 110kV 单母接线，35kV 单母分段接线，10kV 单母分段接线D 110kV 变压器组接线，35kV 双母接线，10kV 单母线接线[解答]：根据《35～110kV 变电所设计规范 GB50059-1992》第3.2.3条，110kV 线较短，有穿越功率20MVA ，则110kV 侧应选外桥接线。
2、假如110kV 采用内桥、主变110kV 隔离开关需能切合空载变压器，由于材质等原因，各变压器的空载励磁电流不相同，按隔离开关的切合能力，该变压器的空载励磁电流最大不可能超过下列[C]A 0.9AB 1.2AC 2.0AD 2.9A[解答]：根据《导体与电器选择技术规定 DL/T5222-2005》第11.0.9条规定：选用的隔离开关应具有切合电感、电容性小电流的能力，应使电压互感器、避雷器、空载母线、励磁电流不超过2A 的空载变压器及电容电流不超过5A 的空载线路等，在正常情况下时能可靠切断并符合有关电力工业技术管理的规定。
3、假如110kV 采用外桥接线，有20MVA 穿越功率，请计算桥回路持续工作电流。
[B]A 165.3AB 270.3AC 330.6AD 435.6A[解答]根据《电力工程电气设计手册﹒电气一次部分》（P232）表6-3：3.27011032011035.31=⨯+⨯=g I4、假如35kV 出线电网单相接地故障电流为14A ，需要35kV 中性点设消弧线圈接地，采用过补偿，则需要的消弧线圈容量为[C]A 250kVAB 315kVAC 400kVAD 500kVA[解答]根据《导体与电器选择技术规定 DL/T5222-2005》第18.1.4条及公式18.1.4kVA U kI Q N c 3823351435.13=⨯⨯==5、设该变电所为终端变，1台主变，一回110kV 进线，主变110kV 侧中性点全绝缘，则此中性点的接地方式不宜采用[]，为什么？ABCD[解答]根据《电力工程电气设计手册﹒电气一次部分》P70第一条第（3）小条，主变110kV 侧终端变电所的变压器中性点一般不接地。
发输变电2005-2009历年真题及解析注册电气工程师执业资格考试专业考试（发输变电专业）历年真题及解析2005年专业考试（发输变电）试题2006年专业考试（发输变电）试题2007年专业考试（发输变电）试题2008年专业考试（发输变电）试题2009年专业考试（发输变电）试题专业知识考试(上)专业知识考试(下)专业案例考试(上)专业案例考试(下)1-5题目：某220kV 变电所有两台10/0.4kV 所用变，单母分段接线，容量630kV A ，计算负荷560kV A 。
现计划扩建：综合楼空调（仅夏天用）所有相加额定容量为80kW ，照明负荷为40kW ，深井水泵22kW(功率因数0.85)，冬天取暖用电炉一台，接在2#主变的母线上，容量150kW 。
1. 题目：1、新增用电计算负荷为（）。
写出计算过程（A ） 288.7kV A （B ） 208.7kV A （C ） 292kV A （D ）212kV A 依据及解答过程：C 选项正确。
见DL 5155-2002《220kV ～500kV 变电所所用电设计技术规程》第5.1.2条及附录B ，负荷计算采用换算系数法，所用变压器容量kVA P P P K S 7.208401502285.03211=++?=++?≥，序号名称额定容量安装运行 1 综合楼空调 80 80 80 2 照明 40 40 40 3 深井水泵 22 22 22 4 取暖用电炉 150 150 150 小计所涉及大纲：14.1 熟悉厂（所）用电负荷的分类、电压选择；所涉及规范/手册：DL/T 5155-2002《220kV~500kV变电所所用电设计技术规程》。
类似/拓展练习：习题集14章案例10（3）为500kV站算例，雷同；07年案例17（2），也是计算所用负荷选择变压器容量。
其他注意事项：1、参见附录B，综合楼空调负荷和取暖用电炉负荷取其中最大值进行负荷计算。
2、类似的方法在《电力工程电气设计手册电气一次部分》P268第7-1节一，但是计算中手册的换算系数与规范不同，以规范为准。
2009年电气工程师供配电专业知识考试真题上午卷一、单项选择题(共40题，每题1分，每题的备选项中只有1个符合题意)1、易燃物质可能出现的浓度不超过爆炸下限的哪一项数值，可划为非爆炸危险区域？（）A．5％B．10％C．20％D．30％2、在爆炸性气体环境1区、2区内，引向电压为1000V以下笼型感应电动机支线的长期允许载流量不应小于电动机额定电流的多少倍？（）A．1．1B．1．25C．1．4D．1．53、二级负荷的供电系统，宜由两回路线路供电，在负荷供电较小或地区供电条件困难时，规范规定二级负荷可由下列哪一项数值的一回专用架空线路供电？（）A．1kV及以上B．3kV及以上C．6kV及以上D．10kV及以上4、民用建筑中初步设计及施工图设计阶段，负荷计算宜采用下列哪种方法？（）A．变值系数法B．需要系数法C．利用系数法D．单位指标法5、某大型企业几个车间负荷均较大，当供电电压为35kV，能减少变、配电级数，简化接线且技术经济合理时，配电电压宜采用下列哪个电压等级？（）A．380／220VB．6kVC．10KvD．35kV6、35kV变电站主接线一般有分段单母线、单母线、外桥、内桥、线路变压器组几种形式，下列哪种情况宜采用外桥接线？（）A．变电站有两回电源线和两台变压器，供电线路较短或需经常切换变压器B．变电站有两回电源线和两台变压器，供电线路较长或不需经常切换变压C．变电站有两回电源线和两台变压器，且35kV配电装置有一至二回路转送负荷线路D．变电站有一回电源线和一台变压器7、在TN及TT系统接地形式的低压电网中，当选用Y，ynO接线组别的三相变压器时，其中任何一相的电流在满载时不得超过额定电流值，而由单相不平衡负载引起的中性点电流不得超过低压绕组额定电流的多少？（）A．30％B．25％C．20％D．15％8、供配电系统设计中，在正常情况下，电动机端子处电压偏差允许值(以额定电压百分数表示)哪一项符合规定？（）A．+10％，-10％B．+10％，-5％C．+5％，-5％D．+5％，-10％9、35-110kV变电站设计中，有关并联电容器装置的电器和导体的长期允许电流，下列哪一项要求是正确的？（）A．不应小于电容器组额定电流的1．05倍B．不应小于电容器组额定电流的1．1倍C．不应小于电容器组额定电流的1．35倍D．不应小于电容器组额定电流的1．5倍10、在110kV及以下变电所设计中，35kV配电装置单列布置，当采用35kV手车式高压开关柜时，柜后通道不宜小于下列哪一项数值？（）A．0．6mB．0．8mC．1．0mD．1．2m11、直埋35kV及以下电力电缆与事故排油管交叉时，它们之间的小垂直净距为下列哪一项数值？（）A．0．25mB．0．3mC．0．5mD．0．7m12、某爆炸性气体环境易燃物质的比重大于空气比重，问这种情况下位于1区附近的变电所、配电所室内地面应高出室外地面多少？（）A．0．3mB．0．4mC．0．5mD．0．6m13、某35kV屋外充油电气设备，单个油箱的油量为1200kg，设置了能容纳100％油量的储油池。
注册电气工程师发输变电专业知识考试历年真题2019年注册电气工程师（发输变电）《专业知识考试》历年真题第一部分复习指南目录封面益星学习网提供全套资料，真题押题视频免费下载2016年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解2016年注册电气工程师（发输变电）《专业知识考试（下》真题及详解2014年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解2014年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解2013年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解2013年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解2012年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解2012年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解2011年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解2011年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解2010年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解2010年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解2009年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解2009年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解2008年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解2008年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解第二部分考试真题2016年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解一、单项选择题（共40题。
每题l分，每题的备选项中只有1个最符合题意）1．在进行电力系统短路电流计算时，发电机和变压器的中性点若经过阻抗接地，须将阻抗增加多少倍后方能并入零序网络？（）A．倍B．3倍C．2倍D．倍【答案】B查看答案【解析】根据《电力工程电气设计手册》（电气一次部分）P142中“零序网络”相关内容，若发电机或变压器的中性点是经过阻抗接地的，则必须将该阻抗增加3倍后再列入零序网络。
注册电气工程师基础考试上午真题2009年(仅供参考)一、单项选择题1、设α=i+3j+β=i+j+tk，已知α×β=-4i-4k，则t等于：A．-2 B．0 C．-1 D．12、设平面方程x+y+z+1=0，直线的方程是1-x=y+1=z，则直线与平面： A．平行 B．垂直 C．重合 D．相交但不垂直3、设函数在(-∞，+∞)内：A．单调减少 B．单调增加 C．有界 D．偶函数4、若函数f(x)在点X0间断，g(x)在点X连续，则f(x)g(x)存点X：A．间断 B．连续 C．第一类间断 D．可能间断可能连续5、函数在x处的甘数是：6、设y=f(x)是(a，b)内的可导函数，x，x+△x是(a，b)内的任意两点，则： A．△y=f(x)△xB．在x，x+△x之间恰好有一点ξ，使△y=f(ξ)△xC．在x，x+△x之间至少有点ξ，使△y=f(ξ)△xD．对于x，x+△x之间任意一点ξ，均有△y=f(ξ)△X7、设z=f(X2-y2)，则dz等于：A．2x-2y B．2xdx-2ydy C．f(X2-y2)dx D．2f(x2-y2)(xdx-ydy)8、9、A．cotx-tanx+c B．cotx+tanx+cC．-cotx-tanx+c D．-cotx+tanx+c10A．sinX B．|sin| C．-sin2x D．sinx|sinx|11、下列结论中正确的是：12、曲而x2+y2+Z2=2z之内以及曲而z=x2+y2之外所同成的立体的体积V等于：13、已知级数是收敛的，则下列结论成立的是：14、幽数展开成(x-1)的幂级数是：15、微分方程(3+2y)xdx+(1+x2)dy=0的通解为：A．1+x2=Cy B．(1+x2)(3+2y)=CC． D．(1+x2)2(3+2y)=c16、微分方程y"+ay'2=0满足条件y|x=0=0，y'|x=0=-1的特解是：17、设α1，α2，α3是二维列向量，|A|=|α1,α2,α3|，则与|A|相等的是：A．|α2,α1，α3| B．|-α2，-α3，-α|C．|α1+α2，α2+α3，α3+α1| D．|α1，α2，α3+α12+α1|18、设A是m×n的非零矩阵，B是m×1非零矩阵，满足AB=0，以下选项中不一定成立的是：A．A的行向量组线性相关 B．A的列向量组线性相关C．B的行向量组线性剌关 D．r(A)+r(B)≤n19、设A是3阶实对称矩阵，P是3阶可逆矩阵，B=P-1AP，已知α是A佝属于特征值λ的特征向量，则B的属于特征值λ的特征向量是：A．Pα B．P-1α C．P Tα D．(P-1)Tα20、与A合同的矩阵是：21A．0.6 B．0.7 C．0.8 D．0.922、设随机变量X～N(0，σ2)，则对于任何实数λ，部有： A．P(X≤λ)=P(X≥λ) B．P(X＞λ)=P(X≤-λ)C．X-λ～N(λ,σ2-λ2) D．λX～N (0,λσ2)23、设随机变量x的概率密度为的数学期望是：A．3/4 B．1/2 C．2/3 D．1/424、设总体X的概率密度为而X1，X2，Xn是来自该总体的样本，则未知参数θ的最大自然估计量是：25、1mol刚性双原子理想气体，当温度T时，每个分子的平均平动动能为： A．3/2RT B．5/2RT C．3/2kT D．5/2kT26、在恒定不变的压强下，气体分子的平均碰撞频率与温度T的关系为：27、气缸内有一定量的理想气体，先使气体做等压膨胀，直至体秘加倍，然后做绝热膨胀，直至降到初始温度，在整个过程中，气体的内能变化△E和对外做功W为A．AE=0，W＞0 B．AE=0，W＜0 C．AE＞0，W＞0 D．AE＜0，W＜028、一个气缸内有一定量的单原子分子理想气体，在压缩过程中对外界做功209J，此过程中气体的内能增加120J，则外界传给气体的热量为：A．-89J B．89J C．329J D．029、已知平面简谐波的方程为V=Acos(Bt-Cx)，式中A，B，C为止常数，此波30、一平面简谐波在弹性媒质中传播，在某瞬间，某质元正处于其平衡位置，此时它的：A．动能为零，势能最大 B．动能为零，势能为零C．动能最大，势能最大 D．动能最大，势能为零31、通常声波的频率范围是：A．20～200Hz B．20～2000HzC．20～20000Hz D．20～200000Hz32、在空气中用波长为λ的单色光进行双缝干涉实验，观测到相邻明条纹间的间距为1.33mm，当把实验装置放入水中(水的折射率为n=1.33)时，则相邻明条纹的间距变为：A．1.33mm B．2.66mm C．1mm D．2mm33、波长为λ的单色光垂直照射到置于空气中的玻璃劈尖上，玻璃的折射率为n34、若在迈克尔逊十涉仪的可动反射镜M移动0.620mm过程中，观察到干涉条纹移动了2300条，则所用光波的波长为：A．269nm B．539nm C．2690nm D．5390nm35、波长分别为λ1=450nm和λ2=750nm的单色平行光，垂直射入到光栅上，在光栅光谱中，这两种波长的谱线有重叠现象，重叠处波长为λ2谱线的级数为： A．2,3,4,5,… B．5,10,15,20,…．C．2,4,6,8,… D．3,6,9,12,…．36、一束自然光从空气投射到玻璃板表面上，当折射角为30°时，反射光为完37、化学反应低温自发，高温非自发，该反应的：A．△H＜0，△S＜0 B．△H＞0 △S＜0C．△H＜0，△S＞0 D．△H＞0，△S＞038、已知氯电极的标准电势为1.358V，当氯离子浓度为0.1mol·L-1，氯气分压为0.1×100KPA时，该电极的电极电势为：A．1.358V B．1.328V C．1.3887 D．1.417V39、已知下列电对电极电势的大小顺序为：E(F2/F)＞E(Fe3+/Fe2+)＞E(Mg2+/Mg)＞E(Na+/Na)，则下列离子中最强的还原剂是：A．F B．Fe2+ C．Na+ D．Mg2+40、升高温度，反应速率常数增大的主要原因是：A．活化分子百分数增加 B．混乱度增加C．活化能增加 D．压力增大41、下列各波函数不合理的是：A．Ψ(1,1,0) B．Ψ(2,1,0) C．Ψ(3,2,0) D．Ψ(5,3,0)42、将反应MnO2+HCl→MnCl2+Cl2+H2O配平后，方程是MrCl2的系数是：A．1 B．2 C．3 D．443、某弱酸HA的标准解离常数为1.0×10-5，则相应的弱酸强碱盐MA的标准水解常数为：A．1.0×10-9 B．1.0×10-2 C．1.0×10-19 D．1.0×10-544、某化合物的结构式如下图所示：该有机化合物不能发生的化学反应类型是：A．加成反应 B．还原反应C．消除反应 D．氧化反应45、聚内烯酸酯的结构式为：它属于：①无机化合物②有机化合物③高分子化合物④离子化合物⑤共价化合物A．①③④ B．①③⑤ C．②③⑤ D．②③④46、下列物质中不能使酸性高锰酸钾溶液褪色的是：A．苯甲醛 B．乙苯 C．苯 D．苯乙烯47、设力F在x轴上的投影为F，则该力在与x轴共面的一轴上的投影为：A．一定小等于零 B．不一定等于零C．一定等于零 D．等于F48、图示等边三角板ABC，边长a，沿其边缘作用大小均为F的力，方向如图所示。

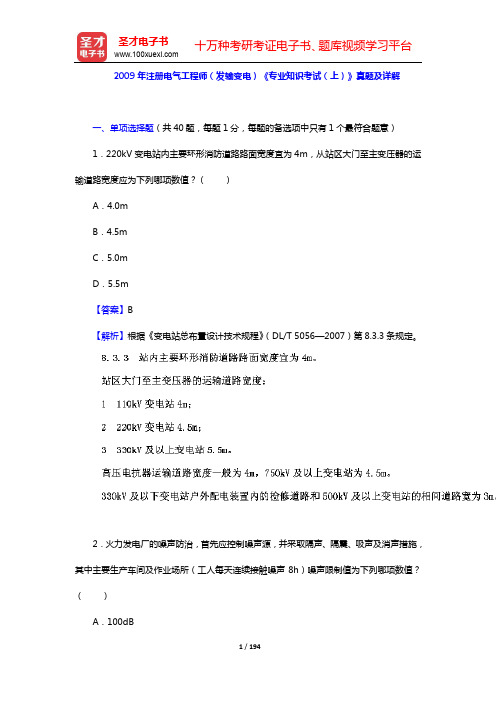

2009年电气工程师发输变电专业知识考试真题上午卷一、单项选择题(共40题，每题1分，每题的备选项中只有1个符合题意)1、220kV变电站站内主要环形消防道路路面宽度宜为4m，从站区大门至主变压器的运输道路宽度应为下列哪项数值?（）A．4．0mB．4．5mC．5．0mD．5．5m2、火力发电厂的噪声防治，首先应控制噪声源，并采取隔声、隔振、吸声及消声措施，其中主要生产车间及作业场所(工人每天连续接触噪声8h)噪声限制值为下列哪项数值?（）A．100dBB．95dBC．90dBD．75dB3、电厂消防给水可采用独立消防给水或与生活生产用水合用的给水系统，请问下列哪项应设置独立的消防给水系统?（）A．125MW燃煤电厂B．100MW燃煤电厂C．80MW燃煤电厂D．50MW燃煤电厂4、单机容量为200MW及以上时，自动灭火系统、与消防有关的电动阀门及交流控制负荷，应：（）A．由蓄电池直流母线供电B．按I类负荷供电C．按消防负荷供电D．按保安负荷供电5、下列有关电力电缆直埋敷设的路径选择原则，不正确的是：（）A．应避开含有酸、碱强腐蚀的地段B．应避开有杂散电流的地段C．宜避开白蚁危害严重的地段D．宜避开易遭外力损伤的地段6、某火电厂厂用变压器为1000kVA，35／6kV、Dyn11接线，其中变压器低压侧采用电缆连接，建成前5年变压器负荷率为70%，拟5年后增容至80%，经济电流密度J=0．4A／mm2，若按经济电流密度选择，该电缆规格应为：（）A．240mm2B．185mm2C．150mm2D．120mm27、某110kV架空线路的悬垂段，平均高度为35m，若距架空线路100m处，有一幅值为50kA 的雷电流对地放电，则雷击后在架空线路上产生的感应过电压为下列哪项数值?（）A．744kVB．850kVC．438kVD．500kV8、 220kV系统，相间的操作过电压(标幺值)应为下列哪项数值?（）A．3．0B．3．2C．4．0D．4．89、低压并联电容器装置的安装地点和装设容量，应根据下列哪项原则设置，保证不向电网倒送无功?（）A．集中补偿，分级平衡B．分散补偿，分级平衡C．集中补偿，就地平衡D．分散补偿，就地平衡10、在系统具有重要地位的某500kV终端变电所，线路、变压器等连接元件的总数为4回，选用下列哪种接线方式是不正确的?（）A．一个半断路器接线B．线路变压器组C．桥型D．单母线11、电力系统承受扰动能力的安全稳定标准分为三级，下列哪项是级标准?（）A．保持稳定运行，但允许损失部分负荷B．保持稳定运行和电网的正常供电C．保持稳定运行，但允许损失部分电源D．当系统不能保持稳定运行时，须防止系统崩溃12、某200MW的火力发电厂，发电机出口额定电压18kV，请问励磁顶值电压倍数为下列哪项数值?（）A．1．8B．2．0C．1．6D．1．513、下列有关高压熔断器的表述不正确的是：（）A．保护电压互感器的熔断器，仅按额定电压和开断电流选择B．应能承受变压器投入时的励磁涌流C．熔管的额定电流应小于或等于熔体的额定电流D．应能承受申．动机的起动申．流14、某城市电网2006年用电量为287亿kWh，负荷利用小时数为5800h，请问该电网年负荷为多少?（）15、配电装置的布置应结合接线方式、设备形式等因素考虑，下列哪项的配电装置不采用中型布置?（）A．220～500kV，一个半断路器接线，采用管形母线配双柱伸缩式隔离开关B．220～500kV，双母线接线，采用软母线配单柱式隔离开关C．1 10kV，双母线接线，采用管形母线配双柱式隔离开关D．35～110kV，单母线接线，采用软母线配双柱式隔离开关16、为保证空气污秽地区导体和电器安全运行，在工程设计中，一般采用增大电瓷外绝缘的有效爬电比距，下列哪种绝缘子类型不能满足要求?（）A．大小伞B．硅橡胶C．钟罩式D．草帽形17、电器设备噪声应满足环保要求，断路器的非连续噪声水平，屋内与屋外的限制水平为下列哪项数值?(测试位置距声源设备外沿垂直面的水平距离为2m，离地高度1～1．5m)（）A．屋内不宜大于90dB，屋外不宜大于110dBB．屋内不宜大于80dB，屋外不宜大于100dBC．屋内不宜大于90dB，屋外不宜大于100dBD．屋内不宜大于80dB，屋外不宜大于110dB18、 500kV有效接地系统中，变压器中性点设无间隙金属氧化物避雷器，其持续运行电压和额定电压应为下列何值?（）A．247．5kV，313．5kVB．71．5kV，93．5kVC．317．5kV，412．5kVD．324．5kV，440kV19、关于雷电过电压，设计和运行中需考虑雷电的各种形式对电气装置的危害和影响，其中不包括下列哪项?（）A．球形雷电发生概率B．感应雷过电压C．雷电反击D．直接雷击20、某300MW发电机出口额定电压为20kV，发电机中性点经接地变压器二次侧电阻接地运行，二次侧电压为220V，接地电阻为0．65Ω，接地变压器的过负荷系数为1．3，则接地变压器容量应不小于下列哪项数值?（）A．74．5kVAB．33．1kVAC．65．3kVAD．57．3kVA21、变电所照明设计中，关于灯具光源的选型要求哪项是错误的?（）A．道路、屋外配电装置、煤场、灰场等场所照明光源，宜采用高压钠灯和金属卤化物灯B．在蒸汽浓度大，宜采用透雾能力强的高压钠灯C．在灰尘较多的场所，宜采用透雾能力强的高压钠灯D．无窗厂房的照明光源，宜采用荧光灯，当房间高度在4m以上时，可采用金属卤化物灯或大功率荧光灯22、由集中照明变压器供电的主厂房正常照明母线，应采用单母线接线，每台机组设一台或两台正常照明变压器。
下列哪条照明备用变压器的配置方式错误的?（）A．正常照明变压器互为备用B．检修变压器兼作照明备用变压器．C．单机容量200MW以上发电厂主厂房，应设专用的照明备用变压器D．当低压厂用电系统为直接接地系统时，可用低压厂用备用变压器兼作照明备用变压器23、大容量并联电容器组的选型和短路电流计算中，下列哪种情况需考虑并联电容器对短路电流的助增效应?（）A．不对称短路B．短路点在变压器低压侧C．短路点在出线电抗器后24、 330kV变电站架空进线4回，变电站设置敞开式高压配电装置，金属氧化物避雷器对主变压器的距离，应为下列哪项数值?（）A．265mB．230mC．190mD．165m25、为防止电气误操作，倒闸操作的开关均应设置电气闭锁措施，下列哪项装置设置闭锁措施是不正确的?（）A．隔离开关B．接地刀闸C．母线接地器D．断路器26、自耦变压器的第三绕组容量，值一般不超过其电磁容量，从补偿3次谐波电流的角度考虑，应不小于电磁容量的：（）A．35%B．45%C．55%D．65%27、某300MW发电机组，按要求装设双重主保护，每一套主保护宜具有纵联差动保护功能，此纵联差动保护应安装于下列哪项设备上?（）A．发电机B．发电机和发电机出口母线C．发电机和变压器D．变压器和变压器高压母线28、某火电厂200MW机组设逆功率保护，其逆功率保护的功率应整定为：（）A．1MWB．4MWC．10MWD．20MW29、某220V直流系统，蓄电池共104个，单个蓄电池浮充电电压为2．23V，均衡充电电压为2．33V，开路电压为2．50V，单个蓄电池内阻10．5mΩ，连接直流母线的电缆电阻为5．85mΩ，忽略其他连接或接触电阻，请问若在蓄电池组连接的直流母线上发生短路，短路电流为下列哪项数值?（）A．211AB．Z54AC．237AD．221A30、某火电厂厂用电系统的接地电容电流为5A，则厂用电系统宜采用下列哪种接地方式?（）A．经消弧线圈接地B．高电阻接地C．低电阻接地D．直接接地31、下列有关低压断路器和熔断器的额定短路分断能力校验的表述哪个是不正确的?（）A．断路器和熔断器安装地点的短路功率因数值应不低于断路器和熔断器的额定短路功率因数值B．断路器和熔断器安全地点的预期短路电流值应不大于允许的额定短路分断能力C．安装地点的预期短路电流值，指分段瞬间一个周波内的周期性分量有效值，对于动作时间大于4个周波的断路器，可不计及异步电动机的反馈电流D．当安装地点的短路功率因数高于断路器和熔断器的额定短路功率因数时，额定电路分断能力宜留有适当裕度32、某500kV变电站，站用通风机150kW、微机保护及监控单元50kW、变压器冷却装置60kW、雨水泵10kW，其他电热负荷150kW、照明负荷50kW，则所用变压器计算容量为下列哪项数值?（）A．429．5kVAB．370kVAC．421kVAD．378．5kVA33、某500kV双回架空线路的潜供电流为13．3A，潜供电流的自灭时间等于单相自动重合闸无电流间隙时间减去弧道去游离时间，请问无电流间歇时问应为下列哪项数值?(采用经验公式)（）A．0．58sB．0．78sC．1．0s34、气体绝缘金属封闭开关设备专用接地网与变电站接地网的连接线为4根，其连接线截面的热稳定校验电流，应取单相接地故障时不对称电流有效值的比例为：（）A．70%B．50%C．35%D．25%35、 220kV架空导线，轻冰区的耐张段长度不宜大于下列哪项数值?（）A．10kmB．5kmC．3kmD．2km36、线路换位的作用是为了减少电力系统正常运行时不平衡电流和不平衡电压，110kV中性点直接接地的电力系统，架空线路距离超过下列哪项数值时宜线路换位?（）A．50kmB．100kmC．150kmD．200km37、某220kV架空导线，档距为500m，采用全程双地线设计，地线保护角为0。
，相导线间距为7m，则导线与地线间的小距离和两地线之间距离分别下列哪项数值?（）A．7m，40mB．9m，45mC．9m，50mD．7m，35m38、下列有关悬垂转角塔的表述错误的是?（）A．当不能增加杆塔头部尺寸时，其转角度数不宜大于3°B．当可以增加杆塔头部尺寸时，对220kV杆塔转角度数不宜大于10°C．当可以增加杆塔头部尺寸时，对330kV杆塔转角度数不宜大于15°D．当可以增加杆塔头部尺寸时，对500kV杆塔转角度数不宜大于20°39、某架空线路档距为400m，两端线路悬挂点高度差为35m，覆冰时综合比载B．12．77mC．12．82mD．11．49m40、用于抑制悬垂绝缘子串及跳线绝缘子串摇摆角度过大，应选用下列哪种金具?（）A．防振锤B．间隔棒C．阻尼线D．重锤二、多项选择题(共30题。
每题2分，每题的备选项中有2个或2个以上符合题意。
错选、少选、多选均不得分)41、机组容量为300MW的火力发电厂，下列哪些位置或设备宜配置水喷雾或细水雾的灭火介质?（）A．电缆隧道B．柴油发电机房及油箱C．封闭式运煤栈桥或运煤隧道D．点火油罐42、下列有关燃煤电厂电缆及电缆敷设表述哪些是正确的?（）A．在电缆竖井中，每间隔约7m宜设置防火封堵B．在电缆隧道或电缆沟通向建筑物人口处应设置防火墙C．电缆沟内每间距90m处应设置防火墙D．电缆廊道内宜每隔60m划分防火隔段．43、有关变压器冷却方式，下列表述正确的是?（）A．自冷变压器，风冷变压器B．强迫油循环自冷变压器，强迫油循环风冷变压器C．强迫导向油循环自冷变压器D．强迫导向油循环水冷变压器44、自耦变压器较同容量的普通变压器材料用量小，造价低，损耗少，效率高，下列哪些情况可选用自耦变压器?（）A．容量为200MW及以上的机组，主厂房及网控楼内的低压厂用变压器B．单机容量在125MW及以下，且两级升高电压均为直接接地系统，其送电方向主要由低压送向高、中压侧，或低压和中压送向高压侧，无高压和低压同时向中压送电的要求C．当单机容量在200MW及以上时，高压和中压系统之间需设电气联络时D．在330kV及以上的变电所中，宜优先选用45、当均匀风速小于6m／s时，其风干扰力的周期与管形导体结构自振频率的周期相近时，即产生微风振动，下列哪些措施可消减此振动?（）A．在管内加装阻尼线B．将支持式改为悬吊式、C．加装动力消振器D．采用长托架．46、管形母线的固定方式可采用支持式和悬吊式，若采用支持式还应考虑下列哪些特殊情况，并采取消减措施?（）A．端部效应B．微风振动C．热胀冷缩D．刚构发热47、电力工程中，下列哪些配电装置可不装设隔离开关?（）A．220kV配电装置母线避雷器及电压互感器B．330kV进、出线装设的避雷器及电压互感器C．500kV的母线电压互感器D．直接接地的自耦变压器中性点48、二次设计中，电压为220kV及以上的线路的数字式保护装置，下列说法正确的是：（）A．对有监视的保护通道，在系统正常情况下，通道发生故障或出线异常情况时，应发出闭锁信号B．应具有在失压情况下自动投入的后备保护功能，并允许不保证选择性C．除具有全线速动的纵联保护功能外，还需具有三段式相间、接地距离保护、反时限和／或定时限零序方向电流保护的后备保护功能D．保护装置应具有在线自动检测功能49、电力系统中，并联电容器组中串联电抗器的电抗率选择，应根据电网条件与电容器参数计算分析确定，并应符合下列哪些规定?（）A．用于抑制7次及以上谐波时，电抗率宜选取0．1％～1．0％B．用于抑制5次及以上谐波时，电抗率宜选取4．5％～5％C．用于抑制3次及以上谐波时，电抗率宜选取12％D．用于抑制3次及以上谐波时，电抗率也可选取4．5％～5％50、火灾自动报警系统设计中，下列哪些场所，宜设置缆式线型火灾探测器?（）A．电缆夹层、电缆隧道B．控制室的闷顶内或架空地板下C．楼梯问、走道、电梯机房D．锅炉房、发电机房51、交流系统用单芯电力电缆与公用通信线路相距较近时，宜维持技术经济上有利的电缆路径，必要时需采取下列哪些抑制感应电势的措施?（）A．单芯电缆之间应贴临敷设，减少或消除相互间距B．使电缆支架形成电气通路，计人其他并行电缆抑制因素的影响C．对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通D．沿电缆线路适当附加并行的金属屏蔽线或罩盒等52、在电缆隧道或重要回路的电缆沟中的哪些部位，宜采用阻火分隔措施?（）A．公用主沟道的分支处B．多段配电装置对应的沟道适当分段处C．长距离沟道中相隔约100m或通风区段处D．至控制室的沟道入口处53、电力系统中，下列有关并联电容器接线类型的特点表述正确的是：（）A．对于10kV母线短路容量小于100MVA的3000kvar以下电容器组，可采用双三角形接线B．双星形接线对电网通信会造成干扰C．单三角形接线，短路电流大，电容器允许爆裂能量要求大D．单星形接线，串联电抗器接在中性点处，电流仅为承受电容器组的合闸涌流54、发电厂与变电站中，下列哪些设施应装设直击雷保护装置?（）A．火力发电厂的冷却塔B．列车电站C．天然气调压站D．装卸油台55、某110kV系统主接线采用单母线分段带旁路断路器，下列有关旁路隔离开关的闭锁表述正确的是?（）A．旁路回路旁路母线侧的接地刀闸，必须在旁路断路器旁路母线侧的隔离开关断开时，方可操作B．旁路回路的旁路断路器侧的接地刀闸，必须在旁路断路器及其旁路母线侧隔离开关断开时，方可操作C．与断路器并联的专用分段隔离开关，必须在断路器及其相连的接分段隔离开关均开断时，方可操作D．断路器的旁路母线隔离开关，必须在断路器断开及隔离开关相连的接到母线的分段隔离开关断开时，方可操作56、变电所中，对220kV屋外配电装置作安全距离校验时，下列哪些情况应按曰。
