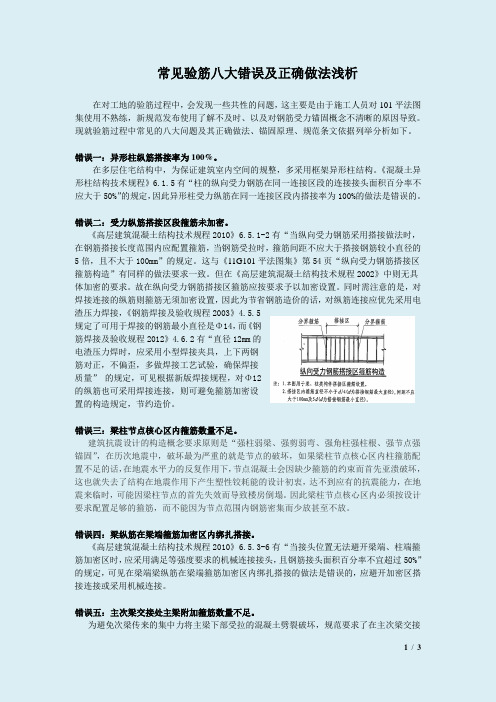

常见验筋八大错误及正确做法浅析在对工地的验筋过程中，会发现一些共性的问题，这主要是由于施工人员对101平法图集使用不熟练，新规范发布使用了解不及时、以及对钢筋受力锚固概念不清晰的原因导致。
现就验筋过程中常见的八大问题及其正确做法、锚固原理、规范条文依据列举分析如下。
错误一：异形柱纵筋搭接率为100%。
在多层住宅结构中，为保证建筑室内空间的规整，多采用框架异形柱结构。
《混凝土异形柱结构技术规程》6.1.5有“柱的纵向受力钢筋在同一连接区段的连接接头面积百分率不应大于50%”的规定，因此异形柱受力纵筋在同一连接区段内搭接率为100%的做法是错误的。
错误二：受力纵筋搭接区段箍筋未加密。
《高层建筑混凝土结构技术规程2010》6.5.1-2有“当纵向受力钢筋采用搭接做法时，在钢筋搭接长度范围内应配置箍筋，当钢筋受拉时，箍筋间距不应大于搭接钢筋较小直径的5倍，且不大于100mm”的规定。
这与《11G101平法图集》第54页“纵向受力钢筋搭接区箍筋构造”有同样的做法要求一致。
但在《高层建筑混凝土结构技术规程2002》中则无具体加密的要求。
故在纵向受力钢筋搭接区箍筋应按要求予以加密设置。
同时需注意的是，对焊接连接的纵筋则箍筋无须加密设置，因此为节省钢筋造价的话，对纵筋连接应优先采用电渣压力焊接，《钢筋焊接及验收规程2003》4.5.5规定了可用于焊接的钢筋最小直径是Φ14，而《钢筋焊接及验收规程2012》4.6.2有“直径12mm的电渣压力焊时，应采用小型焊接夹具，上下两钢筋对正，不偏歪，多做焊接工艺试验，确保焊接质量”的规定，可见根据新版焊接规程，对Φ12的纵筋也可采用焊接连接，则可避免箍筋加密设置的构造规定，节约造价。
错误三：梁柱节点核心区内箍筋数量不足。
建筑抗震设计的构造概念要求原则是“强柱弱梁、强剪弱弯、强角柱强柱根、强节点强锚固”，在历次地震中，破坏最为严重的就是节点的破坏，如果梁柱节点核心区内柱箍筋配置不足的话，在地震水平力的反复作用下，节点混凝土会因缺少箍筋的约束而首先亚溃破坏，这也就失去了结构在地震作用下产生塑性铰耗能的设计初衷，达不到应有的抗震能力，在地震来临时，可能因梁柱节点的首先失效而导致楼房倒塌。
构造柱预留钢筋位置不准确
1、现象描述
构造柱预留钢筋移位、错位（如图 1.1 所示）。
图1.1 构造柱预埋钢筋移位、错位
2、原因分析
2.1 现场安装预留构造柱位置偏差
2.2 预留钢筋未采取有效的固定措施或外力撞击后未及时校正，造成构造柱预留钢筋移位、错位。
3、防治措施
3.1 施工措施
3.1.1 在模板上准确标注构造柱位置，并注明预埋钢筋的位置（如图3.1.1 所示）。
图3.1.1 模板上准确标注构造柱位置，并注明预埋钢筋的位置
3.1.2 根据柱截面、配筋特征在板顶部增设加固筋；预留构造柱钢筋应弯锚在板底层钢筋之上，并与板底部钢筋绑扎牢固（如图3.1.2 所示）。
图 3.1.2 构造柱预留钢筋示意图
3.1.3 加强混凝土浇筑过程控制，避免因振捣等原因造成移位的钢筋及时校正。
4、质量控制重点
构造柱预埋钢筋位置准确，定位钢筋固定牢固；浇筑混凝土过程中移位的钢筋及时校正。
基础、梁、柱、墙、板钢筋施工常见的致命错误，工地人必看！基础常见错误1、基础梁接头位置不对，按楼层框架梁接头位置设置，且没有错开（基础梁与框架梁的受力正好相反，接头亦然）。
2、筏板钢筋接头在施工缝处预留长度不够，且接头没错开。
3、基础马凳摆放错误，如果换一方向，每一排马凳可省一固定用通长钢筋。
或者，马凳上通长钢筋利用筏板上部同方向纵筋。
4、筏板面积较大，却仍按50%接头百分率，未按25%百分率接头，导致钢筋接头浪费。
5、底板纵筋接头长度有的太长，超过一个搭接长度，有的则太短，不能满足规范所要求的长度。
底板通长筋没绑扎成平行直线，导致同截面钢筋根数不同。
6、承台按规范是不缩减的，设计“优化”按独立基础构造搞成缩减，这属于设计的偷工减料。
7、筏板封边构造没按规范和设计，擅自设置筏板上下纵筋弯折长度。
8、筏板纵筋接头设置在后浇带内（纵筋接头不宜设置在后浇带位置）。
9、接桩钢筋并在一块。
柱常见错误1、顶层边柱均未设置弯折，16G101规定是当采用柱外搭接时，柱外侧可不弯折，但柱内侧钢筋当梁高度小于锚固时均要求弯折。
2、顶层中柱弯折，顶层中柱纵筋如果在梁内满足直锚就不需要弯折。
3、柱梁节点箍筋未设置或间距太大。
柱梁节点是核心节点，是抗震的关键节点，宁可少放梁纵筋也不能省掉梁柱节点内的箍筋。
4、柱纵筋没有长短交错，这是钢筋翻样问题，对柱上下钢筋根数发生变化时没在下层调整竖向钢筋长度，导致接头未能错开。
5、柱保护层未满足最小保护层厚度。
6、有的暗柱很长，暗箍筋采用U形，增加钢筋接头，应该是封闭式箍筋，可节约钢筋。
7、暗柱箍筋有内折角，这是不允许的。
两个箍筋相交或锚固形成的角度不属于内折角。
8、无地下室柱加密从正负零以上H0/3，应该是从基础顶面开始算起。
墙常见错误1、墙水平筋（外侧与内铡）在同一位置搭接，没有按接头百分率错开接头。
2、墙水平筋接头未设置在受力最小处。
外墙外侧水平钢筋应位于跨中三分之一或墙高四分之一区域，外墙内侧应位于支座及支座附近。

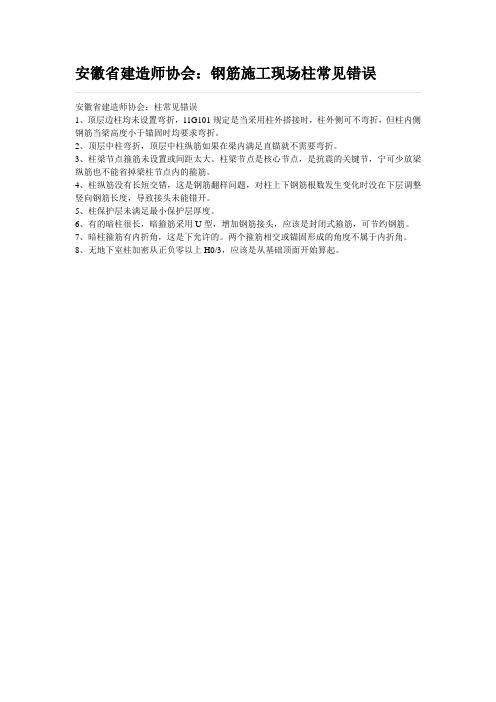

安徽省建造师协会：钢筋施工现场柱常见错误
安徽省建造师协会：柱常见错误
1、顶层边柱均未设置弯折，11G101规定是当采用柱外搭接时，柱外侧可不弯折，但柱内侧钢筋当梁高度小于锚固时均要求弯折。
2、顶层中柱弯折，顶层中柱纵筋如果在梁内满足直锚就不需要弯折。
3、柱梁节点箍筋未设置或间距太大。
柱梁节点是核心节点，是抗震的关键节，宁可少放梁纵筋也不能省掉梁柱节点内的箍筋。
4、柱纵筋没有长短交错，这是钢筋翻样问题，对柱上下钢筋根数发生变化时没在下层调整竖向钢筋长度，导致接头未能错开。
5、柱保护层未满足最小保护层厚度。
6、有的暗柱很长，暗箍筋采用U型，增加钢筋接头，应该是封闭式箍筋，可节约钢筋。
7、暗柱箍筋有内折角，这是下允许的。
两个箍筋相交或锚固形成的角度不属于内折角。
8、无地下室柱加密从正负零以上H0/3，应该是从基础顶面开始算起。
钢筋绑扎常见的质量缺陷本文只针对普通住宅楼的标准层进行叙述。
一、板1、保护层垫块厚度不正确，垫块数量不足。
2、板面、梁底、墙底、柱底不清洁未冲洗干净。
3、板筋型号、规格与图纸不符。
4、板筋间距与分布与图纸不符。
5、板筋锚固长度不规范。
6、梁、墙侧的起步钢筋与梁、墙的间距过大。
7、板负筋长度与图纸不符，8、板负筋弯钩过长或过短。
9、马镫高度与形状、尺寸不规范，绑扎不牢,间距过大10、绑扎点漏绑、脱扣太多,绑扎不正确。
11、板筋搭接长度不够、搭接位置不正确,搭接绑扎不规范。
二、梁12、梁侧、梁底的保护层垫块厚度不正确、数量不足。
13、梁钢筋锚固长度不够14、梁钢筋搭接长度不够,搭接绑扎、焊接接头不规范。
15、梁腰筋的搭接、锚固不规范。
16、梁侧的抗扭筋错按腰筋绑扎。
17、梁钢筋在数量、规格、型号等方面与图纸不符。
18、箍筋在数量、规格、型号等方面与图纸不符。
19、梁箍筋尺寸与梁截面尺寸不符。
20、梁箍筋的弯钩与图纸设计的抗震等级不符。
21、梁钢筋的搭接位置、搭接率不符规范要求.22、梁箍筋加密区的长度、箍筋间距和柱侧起步点不正确。
23、箍筋与主筋的绑扎漏绑、脱扣太多，箍筋变形、开口未错开等。
24、主次梁钢筋的放置位置颠倒。
25、梁腰筋或主筋的拉钩与撑筋数量不足、尺寸不准等。
三、墙26、保护层垫块厚度不规范、绑扎不到位、数量与分布不标准。
27、绑扎节点漏绑、脱扣太多.28、墙筋数量、间距、规格、型号等与设计不符29、墙筋的拉钩与撑筋尺寸不准、数量与布置不正确。
30、墙筋的搭接位置、长度、搭接率不合规范要求31、剪力墙暗柱暗梁的主筋、箍筋与图纸不符。
32、墙水平筋、竖筋与暗柱暗梁的锚固不正确。
33、水平筋、竖筋每段的长度过长或过短。
四、柱34、柱筋、柱箍筋在数量、规格、型号等方面与图纸不符35、柱筋的搭接位置、长度、搭接率与规范不符36、箍筋的加密不规范。
37、箍筋的开口位置未错开38、板上冒出钢筋长度不够，偏位等.39、电渣压力焊或其他焊接接头弯曲、错位，焊缝有损伤。

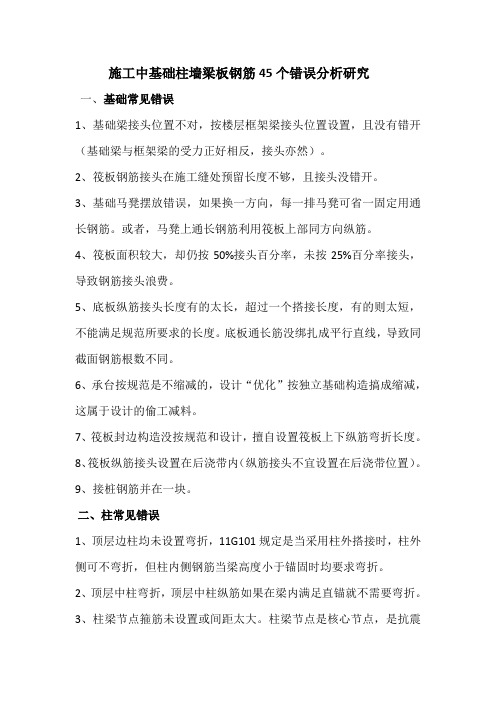

施工中基础柱墙梁板钢筋45个错误分析研究一、基础常见错误1、基础梁接头位置不对，按楼层框架梁接头位置设置，且没有错开（基础梁与框架梁的受力正好相反，接头亦然）。
2、筏板钢筋接头在施工缝处预留长度不够，且接头没错开。
3、基础马凳摆放错误，如果换一方向，每一排马凳可省一固定用通长钢筋。
或者，马凳上通长钢筋利用筏板上部同方向纵筋。
4、筏板面积较大，却仍按50%接头百分率，未按25%百分率接头，导致钢筋接头浪费。
5、底板纵筋接头长度有的太长，超过一个搭接长度，有的则太短，不能满足规范所要求的长度。
底板通长筋没绑扎成平行直线，导致同截面钢筋根数不同。
6、承台按规范是不缩减的，设计“优化”按独立基础构造搞成缩减，这属于设计的偷工减料。
7、筏板封边构造没按规范和设计，擅自设置筏板上下纵筋弯折长度。
8、筏板纵筋接头设置在后浇带内（纵筋接头不宜设置在后浇带位置）。
9、接桩钢筋并在一块。
二、柱常见错误1、顶层边柱均未设置弯折，11G101规定是当采用柱外搭接时，柱外侧可不弯折，但柱内侧钢筋当梁高度小于锚固时均要求弯折。
2、顶层中柱弯折，顶层中柱纵筋如果在梁内满足直锚就不需要弯折。
3、柱梁节点箍筋未设置或间距太大。
柱梁节点是核心节点，是抗震的关键节点，宁可少放梁纵筋也不能省掉梁柱节点内的箍筋。
4、柱纵筋没有长短交错，这是钢筋翻样问题，对柱上下钢筋根数发生变化时没在下层调整竖向钢筋长度，导致接头未能错开。
5、柱保护层未满足最小保护层厚度。
6、有的暗柱很长，暗箍筋采用U形，增加钢筋接头，应该是封闭式箍筋，可节约钢筋。
7、暗柱箍筋有内折角，这是不允许的。
两个箍筋相交或锚固形成的角度不属于内折角。
8、无地下室柱加密从正负零以上H0/3，应该是从基础顶面开始算起。
三、墙常见错误1、墙水平筋（外侧与内铡）在同一位置搭接，没有按接头百分率错开接头。
2、墙水平筋接头未设置在受力最小处。
外墙外侧水平钢筋应位于跨中三分之一或墙高四分之一区域，外墙内侧应位于支座及支座附近。
二矿区自留充填系统扩能与改造工程——3#转运站质量事故原因分析与处理
建筑工程分公司
2012年6月2日
事故简介：
钢筋焊接接头拉伸试验，Φ25的钢筋要求做3组试验，试验要求抗拉强度不小于455Mp，而3组钢筋样实验结果分别为为500 、550、440，有一组没有达到要求的强度。
实验室出具实验结果后，我方没有按照要求进行二次送样试验。
事故原因：
钢筋焊接接头由劳务队专人负责从正在施工的钢筋中随机取样，由项目部资料员陪同送样，试验完后由劳务队派人取回试验结果，然后经项目部技术员→项目经理查看后方可存档，但由于技术员和项目经理查看不仔细，就将试验结果放入资料中，导致二次送样迟迟未能实施。
事故处理方案：
依据JG18—2003标准，Φ25钢筋拉伸试验不符合电渣压力焊要求，Φ25的钢筋主要焊接部位在3#转运站框架柱，一共为4根框架柱。
先对框架柱进行植筋，采用Φ16植筋间距500mm，锚筋深入柱子长度为250mm，然后采用δ=10mm的钢板将有钢筋接头的部位进行包裹，以焊接接头为中心点，上下各按照1m将钢板焊接在柱子表面，形成钢结构外套，钢板的接缝处进行满焊。
具体做法见附图。
▽
事故处理：
责任追究到个人，将对造成本次事故的技术员、项目经理及其他相关人员进行处罚，并进行相关程序的学习熟知，在以后的工作中做到试验结果经技术员→项目经理的程序，严格检查后方可入档，做到自检自查，以减少工程事故和经济损失。
我方将严格按照上报的加固方案对框架柱进行处理，请相关领导进行监督检查。
一造第六章案例12有误（原创实用版）目录1.案例 12 的内容概述2.案例 12 的错误之处3.案例 12 的更正方法4.结论正文一、案例 12 的内容概述在《一造》第六章的案例 12 中，主要讲述了一个关于建筑结构的案例。
该案例详细描述了建筑结构的设计、施工以及使用过程中的各种问题。
然而，在仔细阅读该案例后，我们发现其中存在一些错误，需要进行更正。
二、案例 12 的错误之处在案例 12 中，主要存在以下几个错误：1.结构设计中，柱梁连接处的钢筋配置不符合规范要求。
根据我国现行的《钢筋混凝土结构设计规范》（GB 50010-2010），柱梁连接处的钢筋应满足一定的锚固长度和最小钢筋直径。
而案例 12 中的设计明显不符合这些要求。
2.案例中提到的混凝土强度等级也有误。
根据规范，混凝土强度等级应按照立方体抗压强度标准值来划分。
案例 12 中所写的强度等级与实际不符。
3.在施工过程中，案例 12 描述了梁柱节点处采用焊接连接，但实际上，根据规范，应该采用螺栓连接。
三、案例 12 的更正方法针对案例 12 中存在的错误，我们提出以下更正方法：1.修正柱梁连接处的钢筋配置。
应按照《钢筋混凝土结构设计规范》的要求，配置满足锚固长度和最小钢筋直径的钢筋。
2.更正混凝土强度等级。
应按照规范，使用正确的混凝土强度等级。
3.修改梁柱节点连接方式。
应采用螺栓连接，而不是焊接连接。
四、结论通过对案例 12 的错误进行分析和更正，我们希望能够帮助读者更好地理解和掌握建筑结构设计的相关知识。
第1页共1页。
钢筋施工现场常见错误（基础、柱、墙、梁、板）一、基础常见错误：1、基础梁接头位置不对，按楼层框架梁接头位置设置，且没有错开（基础梁与框架梁的受力正好相反，接头亦然）2、筏板钢筋接头在施工缝处预留长度不够，且接头没错开。
3、基础马凳摆放错误，如果换一方向，每一排马凳可省一固定用通长钢筋。
或者，马凳上通长钢筋利用筏板上部同方向纵筋。
4、筏板面积较大，却仍按50%接头百分率，未按25%百分率接头，导致钢筋接头浪费。
5、底板纵筋接头长度有的太长，超过一个搭接长度，有的则太短，不能满足规范所要求的长度。
底板通长筋没绑扎成平行直线，导致同截面钢筋根数不同。
6、承台按规范是不缩减的，设计“优化”按独立基础构造搞成缩减，这属于设计的偷工减料。
7、筏板封边构造没按规范和设计，擅自设置筏板上下纵筋弯折长度8、筏板纵筋接头设置在后浇带内（纵筋接头不宜设置在后浇带位置）9、接桩钢筋并在一块。
二、柱：1、顶层边柱均未设置弯折，11G101规定是当采用柱外搭接时，柱外侧可不弯折，但柱内侧钢筋当梁高度小于锚固时均要求弯折。
2、顶层中柱弯折，顶层中柱纵筋如果在梁内满足直锚就不需要弯折。
3、柱梁节点箍筋未设置或间距太大。
柱梁节点是核心节点，是抗震的关键节，宁可少放梁纵筋也不能省掉梁柱节点内的箍筋。
4、柱纵筋没有长短交错，这是钢筋翻样问题，对柱上下钢筋根数发生变化时没在下层调整竖向钢筋长度，导致接头未能错开。
5、柱保护层未满足最小保护层厚度。
6、有的暗柱很长，暗箍筋采用U型，增加钢筋接头，应该是封闭式箍筋，可节约钢筋。
7、暗柱箍筋有内折角，这是下允许的。
两个箍筋相交或锚固形成的角度不属于内折角。
8、无地下室柱加密从正负零以上H0/3，应该是从基础顶面开始算起。
三、墙：1、墙水平筋（外侧与内铡）在同一位置搭接，没有按接头百分率错开接头。
2、墙水平筋接头未设置在受力最小处。
外墙外侧水平钢筋应位于跨中三分之一或墙高四分之一区域，外墙内侧应位于支座及支座附近。
柱纵向钢筋偏位成因分析及处理方法一、成因分析：在框架结构施工中，柱筋往往容易偏位，多数是由于在浇捣砼时定位措施不力造成。
偏位的柱筋，若不加以正确处理，而给予简单急弯到位，会影响结构受力成为质量隐患。
设计上要求梁柱接头节点柱纵筋顺直，那么柱筋无论受拉，还是受压都能正常工作。
然而折曲的钢筋就不同，它会使柱端受力发生变化，从而导致框架结构受力状况与设计时不一样，上端节点处梁柱弯矩值会增大，柱端抗震能力会降低，从而难以保证结构安全度，留下隐患，这个问题在工程中常会遇到并容易被忽视。
二、处理方法：1、剪力墙、柱竖向钢筋偏位在3cm以内的剪力墙竖向钢筋在底板砼面上15cm高度范围内按不大于1：6坡度进行斜弯调整（如下图），2、剪力墙、柱竖向钢筋偏位在3～5cm以内的先按1：6坡度进行斜弯调整，然后用L型垫筋加强调整（如下图），并对搭接部位全部箍筋加密，必要时可将柱根处顶板混凝土向下剔剔。
3、对于偏位较大（5cm以上）的应考虑植筋，3.1植筋的技术介绍采用植筋技术对混凝土结构进行加固改造时，原构件的混凝土强度等级应按现场检测结果确定。
当采用HRB335级钢筋种植时，原构件的混凝土强度等级不得低于C15；当采用HRB400级钢筋种植时，原构件的混凝土不得低于C20。
若需采用HPB235级钢筋种植时，钢筋的直径不的大于12mm，原构件的混凝土强度等级不的低于C20。
3.2植筋工艺弹线定位→钻孔→洗孔→注胶→植筋→固化养护→抗拔试验（抽检）3.3施工操作3.3.1弹线定位根据设计图的配筋位置及数量，错开原结构钢筋位置，标注出植筋位置。
请有关部门验线，合格后就可钻孔。
3.3.2 钻孔用冲击钻钻孔，钻头直径应比钢筋直径大5mm左右，直径20mm以下的钢筋，植筋锚固深度取可取15d; 直径大于20mm的钢筋，植筋锚固深度取应取20d;，钻孔时，钻头始终与柱面保持垂直。
3.3.3 洗孔洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。
