第1篇一、工程概况随着我国经济的快速发展，电力需求日益增长，高压输电线路在电力输送中发挥着至关重要的作用。
然而，高压输电线路沿线环境复杂，易受外力破坏，如树木生长、施工活动、交通事故等，导致线路故障频发，影响电力系统的稳定运行。
为确保高压线路的安全稳定运行，提高电力输送效率，特制定本高压线防护施工方案。
二、施工目的1. 降低高压线路故障率，提高电力输送效率。
2. 确保高压线路及其周边环境的安全。
3. 遵循相关法规和标准，保障施工人员的人身安全。
三、施工范围本次高压线防护施工范围包括：高压线路沿线100米范围内的树木砍伐、清理；高压线路基础加固；防护网架设；警示标志设置；施工人员安全教育及培训等。
四、施工方法及措施1. 树木砍伐与清理- 前期调查：对高压线路沿线进行实地勘察，了解线路走向、周边环境、树木分布等情况。
- 砍伐方案：根据树木种类、生长情况、距离线路的距离等因素，制定合理的砍伐方案。
- 砍伐作业：采用机械或人工方式进行树木砍伐，确保砍伐过程中不损坏高压线路及设备。
- 清理作业：砍伐后的树木残枝、树根等清理干净，避免影响线路运行。
2. 高压线路基础加固- 检查评估：对高压线路基础进行检查评估，确定加固部位和加固方案。
- 加固材料：选用合格的高压线路基础加固材料，如钢筋、水泥等。
- 加固施工：按照设计要求进行高压线路基础加固，确保加固效果。
3. 防护网架设- 防护网类型：根据高压线路的特点和周边环境，选择合适的防护网类型，如铁丝网、隔离网等。
- 架设方案：制定详细的防护网架设方案，包括网片规格、安装高度、固定方式等。
- 架设施工：按照方案进行防护网架设，确保防护网牢固、安全。
4. 警示标志设置- 警示标志类型：根据高压线路的特点和周边环境，选择合适的警示标志类型，如警示牌、警示灯等。
- 设置位置：在高压线路沿线设置警示标志，确保警示标志醒目、易见。
- 标志内容：警示标志内容应包括高压线路电压等级、警示内容、联系电话等。
高压线安全防护方案1. 了解高压线的位置：在进行任何室外活动时，要注意观察周围是否有高压线的存在。
特别是在进行户外运动、建筑施工、树木修剪等活动时，要特别留意周围是否有高压线。
2. 远离高压线：确保远离高压线的位置，至少保持安全距离。
通常来说，要保持至少10英尺（约3米）的距离以确保安全。
在高压线下方地面上进行工作时，要使用非金属的工具，以免产生电击的风险。
3. 注意高空作业：在进行高空作业时，确保不会接触到高压线。
特别是在使用伸缩式起重机、吊车、梯子等设备时，要避免接触高压线，以免发生意外。
4. 使用标识和警示牌：对于通常会有人员活动的地方，如建筑工地、公园、学校等地方，要设置明显的标识和警示牌，提醒人们注意高压线的存在，以避免意外发生。
5. 增强安全意识：在家庭、学校、工作场所等地方，要加强对高压线的安全意识培训，确保人们了解高压线的危害，以及如何做好安全防护。
总之，高压线的安全防护至关重要，任何人都应该对此保持高度警惕。
通过加强相关知识的了解和安全意识的提升，可以最大程度地避免高压线安全事故的发生。
希望我们每个人都能为高压线安全贡献自己的一份力量。
高压线安全防护是一项十分重要的工作，需要每个人都十分重视。
高压线事故可能造成严重的伤害甚至生命危险，因此如何有效地进行防护十分重要。
接下来，我们将继续探讨高压线安全防护方案的相关内容。
6. 使用绝缘工具：在进行需要接触高压线的工作时，一定要使用绝缘工具，避免直接接触高压线。
同时，使用绝缘手套、绝缘鞋等个人防护装备，增加工作时的安全系数。
7. 巡视和检修：对于公共场所、工地等需要经常进行巡视和检修的地方，要确保相关人员进行高压线的安全检查。
确保高压线设备的完好，并及时发现并处理任何潜在的安全隐患。
8. 避免篡改和未经授权的操作：任何对高压线设备进行篡改或未经授权的操作都是非常危险的。
确保只有受过专业培训和授权的人员才能操作和维护高压线设备，避免发生意外。
×××××××工程外电防护安全施工专项方案审批人: 职务(职称）：时间:审核人：职务（职称)：时间：编制人：职务（职称): 时间：××××××××公司目录一、编制依据 (1)二、工程概况 (1)三、该工程区域施工时，对高压线和存在三个危险源： (2)四、强制规范条文 (2)五、高压线防护架搭设要求 (3)六、搭拆注意事项 (4)七、110KV高压线施工防护材料准备及要求.................... 错误!未定义书签。
塔吊回转限位验收记录...................................... 错误!未定义书签。
一、编制依据1、施工设计图2、施工现场临时用电安全技术规范 JGJ46—20053、建筑施工安全检查标准 JGJ59—20114、建筑施工高处作业安全技术规范 JGJ80-91二、工程概况本工程位于×××××××，建筑面积约18000㎡，地下室一层，地上17层,建筑总高58。
8m；本工程设一台QTZ40塔吊,施工现场场地狭小。
建筑物东侧路边有一110kV 高压线呈南北走向，经实测高压线离地约9m高，距拟在建建筑物商铺外边线4.8m,住宅楼外边线6。
5m，紧邻施工现场，塔吊位置设在拟建建筑物南侧,塔吊臂尾距高压线约8M,在塔吊回转半径以外，但在吊物施工过程中,有可能触及高压线（钢管、钢筋等构件）.见下图（施工场地平面布置图)三、该工程区域施工时，对高压线和存在三个危险源：第一、塔吊作业时吊物可能撞击110KV架空高压线；第二、在主体结构施工至8~10m高度时施工人员处理不当造成建筑材料（钢筋、木料、搭设脚手架钢管等）水平方向外倾斜出打击高压线；第三、当工程施工高度超过10米时，可能物体坠落,打击高压线；为此，在本施工区域施工时，树立“安全第一，预防为主”的安全意识，采取搭设防护脚手架来隔离110KV高压线,是最有效防止吊物撞击或坠落打击110KV高压线或建筑物外倾打击高压线的安全防护措施。
高压线防护方案第1篇高压线防护方案一、背景分析随着我国经济的快速发展，电力需求不断增长，高压输电线路作为电力系统的重要组成部分，其安全稳定运行对保障社会生产和居民生活具有重要意义。
然而，近年来，高压线事故频发，不仅造成严重的经济损失，还威胁到人民群众的生命安全。
为了确保高压线的安全运行，减少事故发生，制定一套合法合规的高压线防护方案势在必行。
二、目标与原则1. 目标：通过采取有效措施，确保高压线设施安全、可靠、稳定运行，降低事故发生率，保障人民群众生命财产安全。
2. 原则：（1）合法性：严格遵守国家相关法律法规，确保方案合法合规。
（2）安全性：以人民群众的生命安全为核心，确保高压线防护措施的有效性。
（3）预防为主：强化事故预防意识，从源头上消除安全隐患。
（4）综合治理：多部门协同，综合运用技术、管理、法律等手段，形成高压线防护的合力。
三、防护措施1. 技术措施（1）加强高压线设施的设计与施工质量监管，确保符合国家相关标准。
（2）定期对高压线设施进行检查、试验，及时消除设备缺陷。
（3）采用先进的技术手段，如无人机巡检、红外热像检测等，提高高压线设施的检测效率。
（4）对易发生事故的区段，采用隔离、警示等手段，提醒群众注意安全。
2. 管理措施（1）建立健全高压线防护管理制度，明确各部门职责，确保工作落实。
（2）加强高压线设施的日常巡检，制定详细的巡检计划，确保及时发现并处理安全隐患。
（3）对高压线附近的施工作业进行严格审批，确保施工安全。
（4）加强与地方政府的沟通协调，共同推进高压线防护工作。
3. 法律措施（1）依法打击破坏高压线设施的行为，严肃处理违法犯罪行为。
（2）加强对高压线附近违章建筑的查处，确保高压线安全运行。
（3）加强对高压线防护相关法律法规的宣传，提高人民群众的法律意识。
4. 宣传教育措施（1）通过多种渠道，广泛宣传高压线防护知识，提高人民群众的安全意识。
（2）开展高压线防护专题教育活动，加强对中小学生、施工单位等特定群体的宣传教育。
高压线防护专项方案一、高压线概述高压线是指架空输电线路中所使用的电缆或金属杆的一种。
高压线路一般指电力系统中交流电压在110kV及以上的输电线路，由于电压高，具有高强度、高侵入性、高电磁辐射等特点，一旦对人体造成危害，很容易造成电击致死。
为确保高压线和人员安全，加强高压线防护至关重要。
二、高压线防护方案1. 掌握高压线辐射范围高压线引起的辐射范围取决于多个因素，如线路电压、线路密度、距离高度等。
一般来说，在110kV以上的高压线路，辐射范围通常在30米左右。
因此，人员必须要保持一定的距离，防止进入高压线辐射范围。
如必需接近高压线，请在确保安全距离的情况下进行，同时采用合理的防护措施。
2. 避免靠近高压线对于没有高压电力方面的专业知识和经验的人员，切勿接近高压线，以免发生危险。
即使有专业技能的人员，也要保持警惕。
如果必须接近高压线，所有人员必须穿上绝缘鞋子和手套，并依据安全手册中的要求，采取必要的防护措施。
3. 避免近距离接触电磁辐射高压线会产生电磁辐射，会对人体造成危害，在高压线辐射范围内工作时，人员必须采取避免电磁辐射的措施，如使用场地封闭物理屏蔽、采取防护用品等。
此外，在高压线附近不能使用金属工具，避免钻、锤、割施加直接接触高压线。
4. 采取防护措施防护工具和用品是保证高压线安全的重要环节，主要包括：（1）穿戴温度适宜的衣服，衣着整齐，不得佩戴项链、手镯、戒指等金属附件以及硬质绝缘材料，以免与高压电线接触产生危险。
（2）在高压线工作时，需要佩戴绝缘鞋、绝缘手套、防护眼镜和防护帽等。
（3）进行高空作业时，必须佩戴防滑手套、安全带和护目镜等防护用品，确保作业人员的安全。
5. 做好现场围挡和标志标牌对于近距离接近高压线的人员，必须采取避免和防护措施，防止事故的发生。
现场围挡应该搭建起来，标志标牌应该安装在高压线区域内外，以提醒工作及通行人员要注意安全。
6. 加强安全培训和指导高压电线施工、维护及相关工作需要专业知识和技能，应加强相关人员的安全培训和指导，确保其具备足够的职业能力和安全意识。

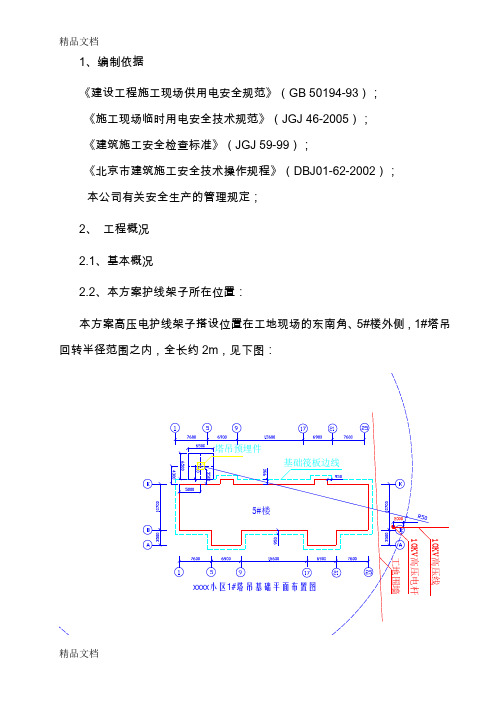

1、编制依据《建设工程施工现场供用电安全规范》（GB 50194-93）；《施工现场临时用电安全技术规范》（JGJ 46-2005）；《建筑施工安全检查标准》（JGJ 59-99）；《北京市建筑施工安全技术操作规程》（DBJ01-62-2002）；本公司有关安全生产的管理规定；2、工程概况2.1、基本概况2.2、本方案护线架子所在位置：本方案高压电护线架子搭设位置在工地现场的东南角、5#楼外侧，1#塔吊回转半径范围之内，全长约2m，见下图：xxxx小区1#塔吊基础平面布置图5#楼基础筏板边线塔吊预埋件10KV高压电杆工地围墙10KV高压线2.3、现场情况：本方案防护部位位于5#楼东南角、现场临时围墙外侧，10KV高压线为东西走向，处于塔吊覆盖范围内约2米左右，下线杆距5#楼外墙脚手约5米，为防止施工中触碰高压线引起安全事故，项目部经过与建设单位、监理单位协商，一致决定对该10kv高压线路采取绝缘隔离防护措施即搭设杉槁防护架子外挂密目安全网，并悬挂醒目的警告标志，以确保安全生产。
3、防护架子搭、拆操作重、难点分析3.1、操作重点高压线防护架子搭设周期相对较短，施工过程中应向当地电力主管部门申请停电作业，但该高压线路不可能为此长时间处于停电状态，所以，在与电力主管部门协商确定停电日期后，准备充足的材料，精心组织施工力量，确保在规定的时间内完成高压线防护架的搭设工作，这是工作的重点之一。
3.2、操作难点本工程高压外电线路防护架子垂直高度较大，受季风影响较大，在无其他支承点的情况下确保防护架子整体稳定性是操作难点之一。
4 、施工现场主要危险因素分析与防范4.1、搭、拆防护架子操作过程违章操作造成高处坠落事故。
防范措施：架子工必须经过专门安全培训，考核合格，持证上岗；施工操作前做好安全教育，高空作业按要求佩挂安全带及其他劳动保护用品；搭、拆过程中严格执行安全技术交底，随搭（拆）随加固，不能一次性完成搭（拆）作业时，离开现场前必须做好架体临时支撑，确保架体稳定。
高压线防护施工方案
一、背景介绍
高压线是一种携带高电压的线路，对于人们的生命安全和健康构成潜在威胁。
为了保障施工人员的安全，必须制定科学合理的高压线防护施工方案。
二、风险评估
在进行高压线施工时，存在着接触高压线导致电击、火灾等安全风险。
依据高压线的电压等级、距离、地形等因素，对施工现场进行风险评估，确定潜在风险及影响范围。
三、施工准备工作
1.确定施工路线，避开高压线区域；
2.安排专业人员进行高压线隐患排查，确保施工区域安全；
3.提前沟通协调相关部门，确保高压线停电时间和范围符合施工需要。
四、高压线防护措施
1.在高压线周围设置警示标识，提醒施工人员注意危险；
2.使用绝缘工具和穿戴绝缘防护服装，减少电击风险；
3.严格遵守高压线停电时间，避免在电力线通电时施工；
4.在高压线下方设置安全警戒区，禁止未经许可的人员进入；
5.施工人员必须接受高压线安全培训，了解应急处理措施。
五、施工结束及清理工作
1.施工结束后，及时清理现场，防止留下垃圾和工具造成二次风险；
2.对施工区域进行全面检查，确保所有设备和工具已经撤离；
3.汇报施工情况，以便后续的安全评估和记录。
六、总结与展望
高压线施工安全是一项重要的工作，需要全面的风险评估和有效的防护措施。
希望未来能够借助先进的技术手段，进一步提升高压线施工的安全水平，确保施工人员的生命安全和健康。
高压线安全防护施工方案
高压线安全防护施工方案包括以下措施：
1. 了解高压线的位置和电压：在进行施工前，需要详细了解高压线
的位置和电压，并且要确保所有工作人员都知晓这些信息。
2. 制定详细的施工计划：在施工前制定详细的施工计划，包括工作
流程、风险评估等。
确保每个环节都按照计划进行，尽量减少对高
压线的干扰。
3. 建立安全警戒区：在高压线附近建立安全警戒区，禁止任何非必
要人员进入，以确保工作区域的安全。
4. 标记高压线位置：在地面和施工现场明显位置标出高压线的位置，避免误触或误碰。
1
5. 使用防护装备：为所有工作人员提供必要的防护装备，包括绝缘
手套、绝缘鞋、绝缘护目镜等，以减少电击等意外风险。
6. 确保设备绝缘性能：所有施工设备和工具应具备良好的绝缘性能，以避免电流传导和电击的风险。
7. 建立安全沟通机制：确保施工现场的工作人员之间能够进行有效
的沟通，并设立应急救援措施，以应对突发事故。
8. 监控和检测：在施工现场设置实时监控设备和检测装置，以监测
高压线的状态和安全情况。
2
9. 培训和教育：对所有参与高压线施工的人员进行必要的培训和教育，包括高压线的危害、安全措施等内容，提高工作人员的安全意识。
10. 随时与电力公司保持联系：与电力公司保持密切联系，及时获取相关安全标准和操作指导，确保施工符合规范和要求。
重要提示：上述措施仅供参考，请根据具体情况和法律规定制定相关方案。
在施工前务必与电力公司或专业人士进行沟通和咨询，以确保施工的安全性和合法性。
3。
高压线防护方案引言随着社会的不断发展，高压线的建设和使用已经成为现代化生活的必需品。
然而，高压线的存在也带来了一定的安全威胁。
为了保护人员的生命和财产安全，制定一套高压线防护方案变得尤为重要。
本文将提供一些高压线防护方案，以帮助人们在高压线附近工作或居住时保持安全。
一、了解高压线在制定高压线防护方案之前，我们需要了解高压线的特性和潜在危险。
高压线一般是指电力输送过程中所使用的额定电压在110千伏及以上的输电线路。
高压线电压高、电流大，具有强大的机械和电磁场。
高压线在某些条件下可能引发大气放电、感应电压等现象，对人体和周围环境构成潜在危险。
二、高压线防护方案1. 保持距离与高压线保持安全距离是最重要的防护措施之一。
建议人们在高压线附近工作或居住时保持至少30米的距离。
远离高压线可以减少接触电磁场的风险和避免机械伤害的可能性。
2. 安全通行如果您需要在高压线下通行，务必注意安全。
首先，要遵守交通规则，避免发生交通事故。
其次，在通行过程中，尽量选择高压线下的安全通道或桥梁。
最重要的是，不要触碰高压线或接触高压线附近的设备。
3. 使用安全设备对于那些需要长时间在高压线附近工作的人员，使用适当的安全设备非常重要。
这些设备包括绝缘手套、绝缘靴、安全头盔、绝缘工具等，可以有效地降低电击和触电的风险。
4. 定期检查维护定期检查维护高压线设备是预防事故的重要措施。
电力公司和相关部门应该确保高压线设备的正常运行，并及时处理发现的问题。
同时，人们应该保持警惕，及时报告高压线设备的异常现象。
5. 加强教育宣传为了提高公众对高压线防护的认识和意识，开展相关的教育宣传活动是必要的。
这可以通过举办宣传讲座、发放宣传资料、制作宣传海报等方式实现。
教育公众了解高压线的潜在危险和防护措施，以避免事故的发生。
结论高压线的存在给人们的生活带来了很大的便利，但也存在一定的安全隐患。
制定高压线防护方案是保障人员生命和财产安全的重要举措。
通过了解高压线的特性和潜在危险，在高压线附近保持安全距离、安全通行，使用合适的安全设备，定期检查维护高压线设备，加强教育宣传等措施，可以有效地降低高压线带来的安全风险。
高压电线防护方案高压电线是工业生产和日常生活中不可或缺的能源供应设施，但同时也带来了一定的安全隐患。
因为高压电线所携带的电压较高，一旦发生触电事故，很可能造成严重的伤害甚至死亡。
为了确保人们的生命安全，必须采取一系列防护措施，下面我将展示一些常见的高压电线防护方案。
1. 安全警示标识对于高压电线的周围区域，应设置明显的安全警示标识，包括表示高压电线的图标、文字警示以及禁止越界的标志。
这可以帮助人们识别高压电线所在的区域，提醒他们保持距离，并警示他们不要靠近或触摸高压电线。
2. 隔离屏障在高压电线周围设置隔离屏障是一种常用的防护方式。
这些屏障可以包括金属栅栏、塑料隔离网、警戒线等，以防止人员进入高压电线的危险区域。
同时，隔离屏障也应设置足够的警示标识，提醒人们不要越过障碍物。
3. 安全距离标准根据不同电压等级的高压电线，制定相应的安全距离标准。
这些标准可以根据国家或行业规定进行制定，并应进行广泛宣传。
人们应当始终保持足够的安全距离，避免靠近高压电线，以免发生触电事故。
4. 预防措施高风险的工作环境（如建筑工地、电力设施等）中，应配备专门的人员进行监控和指导，确保工作人员严格遵守安全规定，并采取必要的防护措施。
这些措施可能包括穿戴绝缘服装、佩戴安全头盔、使用绝缘工具等。
5. 培训与教育对于从事与高压电线相关工作的人员，必须进行专业的培训和教育。
这些培训应包括有关高压电线的知识、安全措施以及紧急情况下的应对方法等内容。
只有这样，才能提升他们的安全意识和应对能力，减少意外事故的发生。
6. 定期检查和维护高压电线设施应定期检查和维护，以保证其正常运行和安全性。
要定期检查电线杆、导线、绝缘物等设施的状况，并及时修复或更换有问题的部分。
这种定期维护可以降低设备故障及意外事故的风险。
7. 紧急救援预案针对高压电线事故，必须建立完善的紧急救援预案。
这包括对事故的快速反应、迅速组织救援，以及对事故现场进行适当的封锁和警示。
编号：NHWB-110KV高压线防护施工方案编制：审核：审批：有限公司项目部2O14年3月11日目录第一章编制依据 .......................................................................................................... - 1 -第二章工程概况 .......................................................................................................... - 1 -第三章地质简介 .......................................................................................................... - 1 -第四章基坑开挖情况 .................................................................................................. - 3 -第五章高压铁塔与基坑位置关系 .............................................................................. - 3 -第六章围护结构施工期间的防护措施 ...................................................................... - 3 -6.1 工程重点 ........................................................................................................... - 3 -6.2 施工期间对高压铁塔的防护对策 ................................................................... - 3 -6.3 施工注意事项 ................................................................................................... - 4 -第七章防护附图 .......................................................................................................... - 5 -第一章编制依据河道改迁施工设计图纸；《建筑地基基础设计规范》GB50007—2011；《建筑基坑支护技术规程》JGJ120—2012《城市轨道交通工程测量规范》GB 50308-2008《建筑变形测量规范》（JGJ/T8－2007）《国家电网公司电力安全工作规程》（电力线路部分）《220kV及以下架空送电线路勘测技术规程》（DL/T 5076-2008）佛山市南海区新型公共交通系统试验现场勘查资料其它相关规范、强制性标准规定及地方法规。
第二章工程概况主体工程场地东西长约 520m，南北宽约 550m，占地约 20万平方米。
本车辆段内主要有大型建筑工程有：运用库、联合车库、综合检修中心、停车列检库、调机库与工程车库、物资总库、综合楼。
小型建筑工程有：牵引变电所、动调试验间、雨水提升站、给水加压站、特种品仓库、出入口门卫。
轨道工程：由轨行区分别进入停车检验库12 股轨道，进入调机与工程车库4股轨道及进入洗车库2股轨道。
其他工程有：车辆段包括给排水工程、电气工程、通信工程、信号工程、通风工程及地下电缆隧道工程、标识导向工程、园林绿化景观工程。
在施工场地内有一条长约750米，宽约10米的河道将场地分为两块，要在该块场地上施工，必须先将河道改移出红线，否则无法车辆段的施工。
第三章地质简介3.1工程地质场地位于珠江流域冲积平原区，地形相对比较平坦，地势开阔，现大部分为花圃种植基地和泥塘，钻孔孔口标高为1.676-3.180m，最大相对高差约1.500m。
岩层土类型与特征自上而下分述如下：3.1.1（1）第四系人工填筑土层（Q4ml），由素填土、杂填土组成。
土红色杂土黄色，灰黄色、褐黄色、欠压实，为人工堆填的粉质黏土、碎红砖，局部含耕植土，层厚0.50-0.27m。
3.1.2第四系全新统海陆交互沉积层（Q4mc）（2）1-0淤泥、淤泥质黏土：灰黑色，饱和、流塑，成分以粘粒为主，粉粒次之，含多粉砂，有腐殖质，具有臭味，局部含有贝壳碎片，属于高压缩性土。
层厚1.80-15.20m。
fak=40KPa。
（2）1-1淤泥、淤泥质黏土：灰黑色，流塑，含较多粉砂，有腐殖质，具有臭味，属于高压缩性土。
层厚0.70-8.40m。
fak=60KPa。
（2）5-1粉质黏土：褐黄色，灰黄色，浅灰色，很湿、软塑，成分主要为粘粒，粘韧性强。
层厚0.90-6.20m。
fak=100KPa。
qsik=40KPa。
（2）5-2粉质黏土：灰黄色，潮湿、可塑，成分主要为粘粒、粉粒，粘韧性强。
层厚0.55-9.10m。
fak=150KPa。
qsik=55KPa。
（2）7-1粉砂：灰黑色，灰白色，褐黄色，饱和，松散，主要成分由石英砂粒组成，含粘粒，混较多贝壳、腐殖质，级配差。
层厚0.90-6.20m。
（2）7-2粉砂：灰黑色，饱和，稍密，主要成分由石英砂粒及较多粘粒组成，级配差。
层厚1.05-5.00m。
fak=80KPa。
qsik=25KPa。
3.1.3下伏地层白垩系白鹤洞级（K1b）泥质粉砂岩（7）3-1全风化泥质粉砂岩：褐红色，原岩矿物已全部风化，结构尚可辨认，岩芯呈土柱状，遇水易软化、崩解。
层厚0.55-10.80m，fak=200KPa。
qsik=90KPa，qpk=1000KPa。
（7）3-2强风化泥质砂岩：褐红色，原岩矿物已部分风化，结构清晰，岩芯呈半土状，柱状，次为短柱状、块状，强风化带风化差异较大，含风化岩夹层。
层厚0.68-12.25，fak=300KPa。
qsik=150KPa，qpk=1500KPa。
（7）3-3中风化泥质粉质粉砂岩：褐红色，粉砂质结构，层状构造，泥钙质胶结，裂隙发育，节理裂隙发育，岩芯呈短柱状、块状、碎块状，局部夹强风化岩，层厚0.60-3.70m，fak=350KPa。
（7）3-4微风化泥质粉砂岩：暗褐红色、浅灰白色，粉砂质结构，层状构造，泥钙胶质结，胶结紧密，局部岩芯充填方解石脉，岩芯呈柱状、少量短柱状，岩质较硬，揭露层厚0.36-6.45m,fak=450KPa。
3.2水文情况场地主要位于海陆交互相冲积平原区，地下水量丰富，埋藏浅，水位稳定，勘察期间测得地下水位埋深0.60-2.05m,相应标高1.86-0.28m。
第四章基坑开挖情况本工程采用自然放坡方式开挖，因考虑有地下水位较高，放坡系数按图标示为1:1.25、1：1.5两种，在有U型槽部分为1：1.25，在无U型槽部分为1：1.5；在开挖过程中，与基坑支护密切配合施工。
放线测量人员要跟班作业，控制好尺寸线及标高，严禁超挖。
挖至基底标高上100-300mm处，然后用人工清理找平、修坡。
第五章高压铁塔与基坑位置关系车辆段河道于110KV（广州供电局管理）与110KV是在芳联福飘线#22与#23高压铁塔之间，河道改迁北侧围护结构距芳联福飘线#22塔为25m，试车线基础部分从铁塔中心穿过，夏季高温时110KV高压线距地面最小高度为12m，此高压线均为广州与佛山相连的重点输电线路，长期高负荷运行，对于广州与佛山之间电网稳定运行具有重大意义；也是暂时不能迁走，因区政府对车辆施工工期要求紧，故在施工河道改迁与试车线施工时须进行安全防护。
根据现场的勘查资料、《电力设施保护条例实施细则》、《国家电网公司电力安全工作规程》（电力线路部分）和《220kV及以下架空送电线路勘测技术规程》（DL/T 5076-2008）现将高压线情况汇总如下：线路名称高压线距地面高度（m）高压线垂直安全距离（m）高压线下机械最大可操作高度（m）高压铁塔距主体最短水平距离（m）限高防护棚搭设高度(m)最小保护距离（m）110KV 12 5 7 25 5 10 综合上表所述，限高防护棚搭设高度为5米。
高压铁塔与河道、试车线相对位置见110KV高压线平面图第六章围护结构施工期间的防护措施6.1 工程重点河道改迁建义改为高压旋喷桩施工，这样可以把作业高度降低在安全范围以内。
6.2 施工期间对高压铁塔的防护对策在110Kv高压线中心10m区域内设置双排5米高的限高脚手架，保证与电力线的最小净空距离大于所对应的安全距离，脚手架详见附图1（车辆段高压线防护布置图）。
脚手架防护基础浇筑2m宽混凝土基础（C20）。
最后在基坑两侧的立柱顶端张拉绝缘绳横跨基坑（详见：车辆段高压线限高防护布置图）。
旁边设置“高压危险、注意安全”的警示标志，保证人员、施工设备、起重机械、工具等在线下与电力线路的安全距离；在绝缘线上挂上醒目彩旗，并按以下作业步骤施工。
具体详见附图2（架体顶部用绝缘绳封顶）6.2.1 桩机施工河道改迁施工，高压线路距离地面最小高度为5m，故高压线下采用高压旋喷施工。
钻杆最高点距离地面的高度约5 m，作为机械操作平台，钻杆与高压线最短距离为5m，满足110KV高压线5m的安全距离要求。
6.3 施工注意事项6.3.1河道改迁严格按照《河道施工改迁方案》严格控制高压线影响范围内的机械作业高度；6.3.2河道开挖期间若挖到高压塔接地线，应在第一时间将其修复至原有状况，确保防雷接地有效。
6.3.3使用起重机吊装过程中安排专门的司索人员全程指挥，指挥员使用对讲机与操作手联络；并在吊装区周围用警示带设置警戒区，防止无关人员及机械进入吊装区。
6.3.4尽量避免在夜间吊装，不可避免需要夜间施工时将配置足够的照明设备；6.3.5大雨时期禁止高压线下进行吊装作业。
6.3.6选责任心强、业务精干、思想素质优秀的工区管理人员，充实到施工生产一线，切实保证现场施工组织管理。
6.3.7进入高压线作业区域配专职安全员对施工现场不间断巡逻监控。
第七章防护附图高压线防护棚立面图佛山市南海区新型公交系统试验段5标- 5 -。
