专题05无弹性绳绷直模型-高考物理模型系列之实物模型Word版含解析

2024高考物理二轮复习80热点模型最新高考题模拟题专项训练模型5定杆和动杆模型最新高考题1..（2023高考湖南卷）如图，光滑水平地面上有一质量为2m 的小车在水平推力F 的作用下加速运动。

车厢内有质量均为m 的A 、B 两小球，两球用轻杆相连，A 球靠在光滑左壁上，B 球处在车厢水平底面上，且与底面的动摩擦因数为μ，杆与竖直方向的夹角为θ，杆与车厢始终保持相对静止假设最大静摩擦力等于滑动摩擦力。

下列说法正确的是（）A.若B 球受到的摩擦力为零，则2tan F mg θ=B.若推力F 向左，且tan θμ≤，则F 的最大值为2tan mg θC.若推力F 向左，且tan 2μθμ<≤，则F 的最大值为4(2tan )mg μθ-D.若推力F 向右，且tan 2θμ>，则F 的范围为4(tan 2)4(tan 2)mg F mg θμθμ-≤≤+【参考答案】CD【名师解析】对选项A ，设在水平向右推力F 作用下，整体加速度为a ，F =4ma ，若B 球所受摩擦力为零，对B 球，由tan θ=ma/mg ，联立解得F=4mgtan θ，A 错误；对选项B ，若推力F 向左，整体向左加速运动，F =4ma 。

小球A 所受向左合力最大值为F A =mgtan θ。

设轻杆中弹力为N ，轻杆中弹力的水平分量N x =F A =mgtan θ，N x =ma 。

对小球B ，由于tan θ≤μ，对小球B ，受到向左的合力F B =f-N x =≤μ2mg-N x =2mgtan θ-N x =mgtan θ联立解得F ≤4mg tan θ，即F 的最大值为4mgtan θ，B 错误；对选项C，若推力F 向左，小球A 所受向左合力最大值为F A =mgtan θ。

小球B ，受到向左的合力最大值F Bmax =f-N x =2μmg -mg tan θ，由于tan 2μθμ<≤，则F Bmax =mg tan θ。

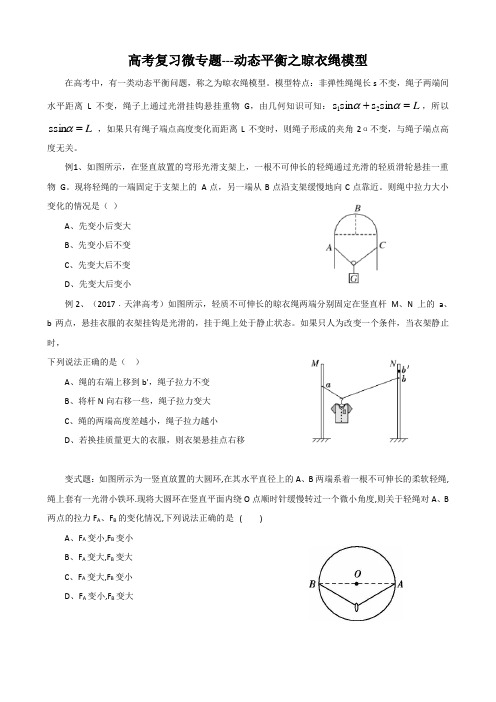

高考复习微专题---动态平衡之晾衣绳模型在高考中，有一类动态平衡问题，称之为晾衣绳模型。

模型特点：非弹性绳绳长s 不变，绳子两端间水平距离L 不变，绳子上通过光滑挂钩悬挂重物G ，由几何知识可知：L =+ααsin s sin s 21，所以L =αssin ，如果只有绳子端点高度变化而距离L 不变时，则绳子形成的夹角2α不变，与绳子端点高度无关。

例1、如图所示，在竖直放置的穹形光滑支架上，一根不可伸长的轻绳通过光滑的轻质滑轮悬挂一重物 G 。

现将轻绳的一端固定于支架上的 A 点，另一端从B 点沿支架缓慢地向C 点靠近。

则绳中拉力大小变化的情况是（ ）A 、先变小后变大B 、先变小后不变C 、先变大后不变D 、先变大后变小例2、（2017﹒天津高考）如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆 M 、N 上的 a 、b 两点，悬挂衣服的衣架挂钩是光滑的，挂于绳上处于静止状态。

如果只人为改变一个条件，当衣架静止时，下列说法正确的是（ ）A 、绳的右端上移到b'，绳子拉力不变B 、将杆N 向右移一些，绳子拉力变大C 、绳的两端高度差越小，绳子拉力越小D 、若换挂质量更大的衣服，则衣架悬挂点右移变式题：如图所示为一竖直放置的大圆环,在其水平直径上的A 、B 两端系着一根不可伸长的柔软轻绳,绳上套有一光滑小铁环.现将大圆环在竖直平面内绕O 点顺时针缓慢转过一个微小角度,则关于轻绳对A 、B 两点的拉力F A 、F B 的变化情况,下列说法正确的是 ( )A 、F A 变小,FB 变小B 、F A 变大,F B 变大C 、F A 变大,F B 变小D 、F A 变小,F B 变大例1：C例2：AB变式题：A。

2023年高三物理二轮高频考点冲刺突破专题05 三大力场中的圆周运动【典例专练】一、高考真题1．（2022年北京卷）我国航天员在“天宫课堂”中演示了多种有趣的实验，提高了青少年科学探索的兴趣。

某同学设计了如下实验：细绳一端固定，另一端系一小球，给小球一初速度使其在竖直平面内做圆周运动。

无论在“天宫”还是在地面做此实验（）A．小球的速度大小均发生变化B．小球的向心加速度大小均发生变化C．细绳的拉力对小球均不做功D．细绳的拉力大小均发生变化【答案】C【详解】AC．在地面上做此实验，忽略空气阻力，小球受到重力和绳子拉力的作用，拉力始终和小球的速度垂直，不做功，重力会改变小球速度的大小；在“天宫”上，小球处于完全失重的状态，小球仅在绳子拉力作用下做匀速圆周运动，绳子拉力仍然不做功，A错误，C正确；BD．在地面上小球运动的速度大小改变，根据2var=和2Frvm=（重力不变）可知小球的向心加速度和拉力的大小发生改变，在“天宫”上小球的向心加速度和拉力的大小不发生改变，BD错误。

故选C。

2．（2022年北京卷）正电子是电子的反粒子，与电子质量相同、带等量正电荷。

在云室中有垂直于纸面的匀强磁场，从P点发出两个电子和一个正电子，三个粒子运动轨迹如图中1、2、3所示。

下列说法正确的是（）A．磁场方向垂直于纸面向里B．轨迹1对应的粒子运动速度越来越大C．轨迹2对应的粒子初速度比轨迹3的大D．轨迹3对应的粒子是正电子【答案】A【详解】AD．根据题图可知，1和3粒子绕转动方向一致，则1和3粒子为电子，2为正电子，电子带负电且顺时针转动，根据左手定则可知磁场方向垂直纸面向里，A正确，D错误；B．电子在云室中运行，洛伦兹力不做功，而粒子受到云室内填充物质的阻力作用，粒子速度越来越小，B 错误；C．带电粒子若仅在洛伦兹力的作用下做匀速圆周运动，根据牛顿第二定律可知2v qvB mr=解得粒子运动的半径为mvrqB=根据题图可知轨迹3对应的粒子运动的半径更大，速度更大，粒子运动过程中受到云室内物质的阻力的情况下，此结论也成立，C错误。

四类经典的直线运动模型目录【模型一】“0-v -0”运动模型【模型二】“等位移折返”模型【模型三】三倍加速度运动模型----等时间折返模型【模型四】两类常见非匀变速直线运动模型类型一：力随时间均匀变化类型二：力随位移均匀变化【模型一】“0-v -0”运动模型1.特点：初速度为零，末速度为v ，两段初末速度相同，平均速度相同。

三个比例式：①速度公式v 0=a 1t 1v 0=a 2t 2推导可得：a1a 2=t 2t 1②速度位移公式v 20=2a 1x 1v 20=2a 2x 2推导可得：a1a 2=x 2x 1③平均速度位移公式x 1=v 0t 12x 2=v 0t 22推导可得：x 1x 2=t1t 22.位移三个公式：x =v 02(t 1+t 2)；x =v 202a 1+v 202a 2；x =12a 1t 21+12a 2t 223.平均速度：v 1=v 2=v=v 021【多选】(2021·全国·高考真题)水平桌面上，一质量为m 的物体在水平恒力F 拉动下从静止开始运动，物体通过的路程等于s 0时，速度的大小为v 0，此时撤去F ，物体继续滑行2s 0的路程后停止运动，重力加速度大小为g ，则()A.在此过程中F 所做的功为12mv 20 B.在此过中F 的冲量大小等于32mv 0C.物体与桌面间的动摩擦因数等于v 24s 0g D.F 的大小等于物体所受滑动摩擦力大小的2倍【答案】BC【详解】CD ．外力撤去前，由牛顿第二定律可知F -μmg =ma 1 ①由速度位移公式有v 20=2a 1s 0②外力撤去后，由牛顿第二定律可知-μmg =ma 2 ③由速度位移公式有-v20=2a2(2s0) ④由①②③④可得，水平恒力F=3mv20 4s0动摩擦因数μ=v20 4gs0滑动摩擦力F f=μmg=mv20 4s0可知F的大小等于物体所受滑动摩擦力大小的3倍，故C正确，D错误；A．在此过程中，外力F做功为W=Fs0=34mv20故A错误；B．由平均速度公式可知，外力F作用时间t1=s00+v02=2s0v0在此过程中，F的冲量大小是I=Ft1=32mv0故B正确。

专题05 连接体问题、板块模型、传送带问题【窗口导航】高频考法1 连接体问题 ........................................................................................................................................... 1 角度1：叠放连接体问题 ....................................................................................................................................... 2 角度2：轻绳连接体问题 ....................................................................................................................................... 3 角度3：轻弹簧连接体问题 ................................................................................................................................... 3 高频考法2 板块模型 ............................................................................................................................................... 4 高频考法3 传送带问题 ........................................................................................................................................... 7 角度1：水平传送带模型 ....................................................................................................................................... 8 角度2：倾斜传送带模型 . (11)高频考法1连接体问题1．常见连接体三种情况中弹簧弹力、绳的张力相同(接触面光滑，或A 、B 与接触面间的动摩擦因数相等)常用隔离法常会出现临界条件2. 连接体的运动特点（1）叠放连接体——常出现临界条件，加速度可能不相等、速度可能不相等。

高考物理专题分析及复习建议：轻绳、轻杆、弹簧模型专题复习，吊着重为180N的物体，不计摩向上移动些，二绳张力大例2：如图所示，三根长度均为l 的轻绳分别连接于C 、D 两点，A 、B 两端被悬挂在水平天花板上，相距2l .现在C 点上悬挂一个质量为m 的重物，为使CD 绳保持水平，在D 点上可施加力的最小值为（）A.mgB.33mg C.21mg D.41mg 变式训练1．段不可伸长的细绳OA 、OB 、OC 能承受的最大拉力相同，它们共同悬挂一重物，如图4-7所示，其中OB 是水平的，A 端、B 端固定.若逐渐增加C 端所挂物体的质量，则最先断的绳（） A ．必定是OAB.必定是OBC ．必定是OCD.可能是OB ，也可能是OC变式训练2．如图所示，物体的质量为2kg ．两根轻细绳AB 和AC 的一端连接于竖直墙上，另一端系于物体上，当AB 、AC 均伸直时，AB 、AC 的夹角60θ=，在物体上另施加一个方向也与水平线成60θ=的拉力F ，若要使绳都能伸直，求拉力F 的大小范围．变式训练3.如图所示，电灯悬挂于两壁之间，更换水平绳OA 使连结点A 向上移动而保持O 点的位置不变，则A 点向上移动时A ．绳OA 的拉力逐渐增大B ．绳OA 的拉力逐渐减小C ．绳OA 的拉力先增大后减小D ．绳OA 的拉力先减小后增大变式训练4.一轻绳跨过两个等高的定滑轮不计大小和摩擦，两端分别挂上质量为m 1=4Kg 和m 2=2Kg 的物体，如图所示。

在滑轮之间的一段绳上悬挂物体m ，为使三个物体不可能保持平衡，求m 的取值范围。

（绳的“死结”问题，也就是相当于几根绳子，每根绳的拉力一般来说是不相同的。

） 左运动时，则对于：如图所示，轻杆的一端铰链连接于墙壁上，另一端装有一光滑的小滑轮，细绳绕过小悬挂在天花板上，下面还拴着劲度系数为k1的轻弹簧上移的高度是多少？的劲度系数分别为k1和k2，若在m1上随时间t变化的图像如图（乙）所示，则（在某一瞬间，物体由一种状态变化到另一种状态，从而引起运动和受力在短时间内发生急剧的变化，，的细绳，细绳上有一小的清滑轮，吊着重为180N的物体，不计向上移动些，二绳张力两端被悬挂在水平点A.mgB.33mg C.21mg D.41mg 2-1．一段不可伸长的细绳OA 、OB 、OC 能承受的最大拉力相同，它们共同悬挂一重物，如图4-7所示，其中OB 是水平的，A 端、B 端固定.若逐渐增加C 端所挂物体的质量，则最先断的绳（A ）A ．必定是OAB.必定是OBC ．必定是OCD.可能是OB ，也可能是OC2-2．如图所示，物体的质量为2kg ．两根轻细绳AB 和AC 的一端连接于竖直墙上，另一端系于物体上，当AB 、AC 均伸直时，AB 、AC 的夹角60θ=，在物体上另施加一个方向也与水平线成60θ=的拉力F ，若要使绳都能伸直，求拉力F 的大小范围．F 的取值范围为：≤F≤2-3.如图所示，电灯悬挂于两壁之间，更换水平绳OA 使连结点A 向上移动而保持O 点的位置不变，则A 点向上移动时（D ）A ．绳OA 的拉力逐渐增大B ．绳OA 的拉力逐渐减小C ．绳OA 的拉力先增大后减小D ．绳OA 的拉力先减小后增大2-4.一轻绳跨过两个等高的定滑轮不计大小和摩擦，两端分别挂上质量为m 1=4Kg 和m 2=2Kg 的物体，如图所示。

真题模型(二)——竖直平面的圆周运动“绳、杆”模型来源图例考向模型核心归纳2014·新课标全国卷Ⅱ第17题受力分析、圆周运动、动能定理1.常考的模型(1)物体运动满足“绳”模型特征，竖直圆轨道光滑(2)物体运动满足“绳”模型特征，竖直圆轨道粗糙(3)物体运动满足“杆”模型特征，竖直圆轨道光滑(4)物体运动满足“杆”模型特征，竖直圆轨道粗糙(5)两个物体沿竖直圆轨道做圆周运动(6)同一物体在不同的竖直圆轨道做圆周运动(7)物体受弹簧弹力、电场力或洛伦兹力共同作用下的圆周运动2.模型解法2015·新课标全国卷Ⅰ第22题圆周运动、超重、失重2016·新课标全国卷Ⅱ第16题受力分析、牛顿第二定律、圆周运动、动能定理2016·课新标全国卷Ⅱ第25题受力分析、机械能守恒定律、圆周运动、牛顿第二定律2016·新课标全国卷Ⅲ第24题受力分析、圆周运动、机械能守恒定律、牛顿第二定律2017·全国卷Ⅱ第17题平抛运动、功能关系及极值的求解方法【预测1】 (多选)如图1所示，半径为R 的内壁光滑的圆轨道竖直固定在桌面上，一个可视为质点的质量为m 的小球静止在轨道底部A 点。

现用小锤沿水平方向快速击打小球，使小球在极短的时间内获得一个水平速度后沿轨道在竖直面内运动。

当小球回到A 点时，再次用小锤沿运动方向击打小球，通过两次击打，小球才能运动到圆轨道的最高点。

已知小球在运动过程中始终未脱离轨道，在第一次击打过程中小锤对小球做功W 1，第二次击打过程中小锤对小球做功W 2。

设先后两次击打过程中小锤对小球做功全部用来增加小球的动能，则W 1W 2的值可能是( )图1A.34B.13C.23D.1解析 第一次击打后球最多到达与球心O 等高位置，根据功能关系，有W 1≤mgR ，两次击打后球可以运动到轨道最高点，根据功能关系，有W 1＋W 2－2mgR ＝12mv 2，在最高点有mg ＋N ＝m v 2R ≥mg ，由以上各式可解得W 1≤mgR ，W 2≥32mgR ，因此W 1W 2≤23，B 、C 正确。

专题05 牛顿运动定律中的斜面和板块模型一、牛顿第二定律：ma F =合；x ma F x =合；y ma F y =合。

二、牛顿第三定律：'F F -=，（F 与'F -等大、反向、共线）在解牛顿定律中的斜面模型时，首先要选取研究对象和研究过程，建构相应的物理模型，然后以加速度为纽带对研究对象进行受力分析和运动分析，最后根据运动学公式、牛顿运动定律、能量守恒定律、动能定理等知识，列出方程求解即可。

在解决牛顿定律中的板块模型时，首先构建滑块-木板模型，采用隔离法对滑块、木板进行受力分析，运用牛顿第二定律运动学公式进行计算，判断是否存在速度相等的临界点；若无临界速度，则滑块与木板分离，只要确定相同时间内的位移关系，列出方程求解即可；若有临界速度，则滑块与木板没有分离，此时假设速度相等后加速度相等，根据整体法求整体加速度，由隔离法求滑块与木板间的摩擦力f 以及最大静摩擦力m f 。

如果m f f ≤，假设成立，整体列式，求解即可；如果m f f >，假设不成立，需要分别列式求解。

一、在斜面上物块所受摩擦力方向的判断以及大小的计算1.物块(质量为m )静止在粗糙斜面上：（1）摩擦力方向的分析：对物块受力分析，因为物块重力有沿斜面向下的分力，故物块有沿斜面向下的运动趋势，则物块所受摩擦力沿斜面向上。

（2）摩擦力大小的计算：物块处于平衡状态，沿斜面方向受力平衡，即0=合F ，则有θsin mg F f =。

2.物块(质量为m )在粗糙的斜面上匀速下滑：（1）摩擦力方向的分析：物块沿斜面向下运动，可以根据摩擦力的方向与相对运动的方向相反来判断物块受到的摩擦力的方向沿斜面向上。

（2）摩擦力大小的计算：①物块处于平衡状态，沿斜面方向受力平衡，即0=合F ，则有θsin mg F f =，N F f μ=。

②物块沿斜面向下做匀加速运动，滑动摩擦力为N F f μ=，由牛顿第二定律有ma F mg f =-θsin 。

轻绳模型、轻杆模型和轻弹簧模型建议用时：50分钟考点序号考点题型分布考点1轻绳模型10单选考点2轻杆模型7单选考点3轻弹簧模型4单选+3多选考点01：轻绳模型(10单选)一、单选题1(2023·甘肃·统考一模)如图所示，一轻绳的一端系在竖直墙上M点，轻绳穿过一轻质光滑圆环O，另一端系一质量为m的物体A。

现用力F拉住轻环上一点，使物体A从图中虚线位置缓慢上升到实线位置。

则在此过程中，绳中张力F T、力F和力F与水平方向夹角θ的变化情况正确的是()A.F T保持不变，F保持不变，夹角θ逐渐减小B.F T保持不变，F逐渐增大，夹角θ逐渐增大C.F T逐渐增大，F逐渐减小，夹角θ逐渐减小D.F T逐渐减小，F保持不变，夹角θ逐渐增大【答案】B【详解】F T等于物体A的重力，故保持不变；因为圆环两边绳子的拉力相等，故当物体A从图中虚线位置缓慢上升到实线位置时，两边绳子的夹角减小，由力的合成知识可知，两边绳子的合力变大，即F变大；因F 的方向总是在两边绳子夹角的平分线向上的方向，故当物体A从图中虚线位置缓慢上升到实线位置时，夹角θ逐渐增大。

故选B。

2(2023·全国·高三专题练习)如图所示，光滑半圆形轨道MAN固定在竖直平面内，MN为水平直径，一轻质小环A套在轨道上，轻绳一端固定在M点，另一端穿过小环系一质量为m的小球恰好静止在图示位置，不计所有摩擦，重力加速度大小为g。

下列说法正确的是()mg B.轻绳对M点拉力的大小为2mgA.轻绳对M点拉力的大小为32C.轻绳对小环A作用力的大小为3mgD.轻绳对小环A作用力的大小为2mg【答案】C【分析】本题考查共点力的平衡，从重物端开始受力分析，得到绳上的力后对轻环受力分析即可。

【详解】AB．因为小球恰好静止，绳上拉力等于小球重力，轻绳上拉力处处相等，轻绳对M点的拉力为mg，所以AB错误；CD．轻环受轻绳的两股力以及轨道的支持力共三个力而平衡，绳上的两股力的合力与环的支持力等大反向，所以绳的合力沿AO方向，又绳上的力相等，所以AO是两股绳夹角的角平分线，所以∠OAM=30°，所以合力F=2mg cos30°=3mg，所以C正确，D错误。

高中物理系列模型之实物模型4.无弹性绳绷直模型模型界定本模型中物体与绳之间的作用在瞬时完成，绳的形变不明显，物体的动量、能量发生了突变。

模型破解1.物体沿绳方向上的速度发生变化，作用结束时绳连接的两物体在沿绳方向上的速度分量相同。

2.绳绷直的过程当于两物体沿绷直绳所在的方向发生了完全非弹性碰撞，有一部分机械能转化为内能。

例1.光滑水平面上两小球a、b用不可伸长的松弛细绳相连。

开始时a球静止，b球以一定速度运动直至绳被拉紧，然后两球一起运动，在此过程中两球的总动量 (填“守恒”或“不守恒”)；机械能 (填“守恒”或“不守恒”)。

【答案】守恒；不守恒【解析】两小球在光滑水平面上运动,水平方向上系统不受外力作用,满足动量守恒的条件.但绳突然绷直时有一部分动能转化为内能,机械能不守恒 .例2.如图所示，质量为m的小球与一个不可伸长的、长为L的轻绳连接，绳的另一端固定于O 点，现将小球拉到与水平方向成300角的上方。

（绳恰伸直），然后将小球自由释放，求小球到最低点时受到绳的拉力大小。

例2题图【答案】3.5mg此后小球以v'为初速度沿弧线下摆，由机械能守恒有22''21)30sin1('21mvmgLmv=-+在最低点由牛顿第二定律有LvmmgT2''=-联立以上各式可得T＝3.5mg。

例3.如图所示，质量相等的两个小球A、B由不可伸长的细绳相连放在光滑的水平面上，绳处于松弛状态，现给B一个垂直于AB连线的水平速度v0，小球B开始运动，当绳绷直的瞬间A.AB组成的系统动量守恒B.AB组成的系统在沿绳的方向动量守恒C.AB组成的系统机械能守恒D.AB组成的系统机械能不守恒【答案】ＡＢＤ例 4.在光滑水平面上有一质量为m1=20kg的小车，通过一根不可伸长的轻绳与另一质量m2=25kg的拖车相连接，质量为m3=15kg的物体放在拖车的平板上，物体与平板间的动摩擦因数为μ＝0.2。
