宏基Acer_Aspire_4540G_笔记本拆机清理图文详解进行下面操作前,一定要注意,所有螺丝要分类摆放,省的最后搅浑了!!!1、拆机第一步,倒置机身,下了笔记本的电池。
不然小心中电。
2、卸开后面所有你可以看到的螺丝,然后拆开那些挡板。
3、全部拆开后,卸硬盘。
硬盘比较好卸,没有螺丝固定,仅仅需要抓住红框所示的塑料片,朝着箭头方向拔即可!记住要尽量直线拔出,不要急着朝自己的方向拽出来。
因为硬盘左端还插着接口。
4、拆开如图的家具,具体是啥我也不太清楚了,但是为了后面拆主板,最好现在就直接拆下来,省的一会麻烦。
在这种机子里,这个小家具是由两个螺丝固定的,至于两个飞线,则直接拔下来即可。
如图,两个飞线端口和扣子一样,是扣上去的。
所以不用怕坏了。
总感觉这个小家具是显卡。
因为飞线实质上就是从屏幕出来的。
5、卸光驱。
这个就比较简单了,在内存条附近,有一个螺丝卸下即可。
当然,之前让你卸载机身背面所有螺丝就已经完成了这个步骤。
卸了那个螺丝以后,光驱很容易就抠出来了。
6、理出来飞线。
这两根非常讨厌的飞线,将他俩清理出来即可!如图,红线圈中所示的区域为飞线所经过的地方。
这个地方我很想批评一下设计者,飞线从屏幕一直绕到这里,简直就是匪夷所思~!当然,也可能是我孤陋寡闻了。
7、好了,背后清理工作完成了!内存条就不用管了,因为它和主板直接连接,不会影响到整体拆机工作。
现在翻过机身,让我们拆键盘和屏幕吧~!如图,注意红线圈示意的地方,这里完全可以扣下来!当然需要费很大力气。
建议用一个小刀,一点点翘吧!当然,不用怕坏,因为这里无关紧要,坏了至多就是机子破相了。
对运行完全没有影响~!当然,扣的时候要注意不要弯曲太大了。
建议你扣开两端,然后一点点翘开中间部分即可!许多人都是从这里开始放弃拆机的。
因为都不敢拆。
其实这是设计问题吧,扣的非常紧,就像无法弄开一样!!!8、扣开以后就是这造型了。
可以看到屏幕接出去的那条诡异的飞线(就是之前拆的那个),还有喇叭之类的云云。
acer笔记本电脑屏幕坏了怎么办总在网上看到很多本本的液晶屏坏掉的故事,那么大家知道acer 笔记本电脑屏幕坏了怎么办吗?接下来大家跟着店铺一起来了解一下acer笔记本电脑屏幕坏了的解决方法吧。
acer笔记本电脑屏幕坏了解决方法我们说笔记本屏幕坏了,就要更换,去维修点更换一块屏幕的价格有些用户接受不了,所以常常会有人采用自己更换屏幕的方法来解决这个问题,接下来就跟着笔者一起来看看如何自己动手更换屏幕把。
步骤一:拆卸屏幕外壳我们首先要准备十字螺丝刀和镊子两种工具。
屏幕螺丝都集中在屏幕正面的缓冲垫下面,用镊子小心抠下缓冲垫,就可以见到固定螺丝,一一卸下后,屏幕的外框就可以剥离了。
步骤二:拆卸屏幕屏幕外壳螺丝以及屏幕螺丝被拧下后,我们开始小心的拔下排线,因为摄像头线笔记本小,所以这里要用镊子来帮忙;而屏幕排线往往都是比较还拆的,把两个先顺利拆开后,我们的屏幕就与A面彻底分离了。
步骤三:安装新屏幕其实这个步骤就是重复之前的两个步骤罢了,只是在安装排线时一定要认真仔细,不然安装上的屏幕会点不亮哦。
笔记本使用时间长了屏幕就会老化,出现图像不清,色泽不均等现象。
这是显示屏发光管老化导致的结果,标志着液晶显示屏已经老化。
下面笔者为大家介绍减缓笔记本电脑屏幕变黄,老化的几个小方法:尽量降低屏幕亮度:在笔记本电脑工作时,可以将屏幕亮度设置为2~3格亮度,即可以延长屏幕寿命,又可以保护视力;在临时不使用笔记本电脑时可以将屏幕关闭。
保持屏幕清洁:过多污渍不但影响视觉,同时也影响屏幕寿命。
可以使用专用擦布清洁屏幕,如果屏幕上有顽固污渍可以使用专用屏幕清洁剂进行清理。
记住,不管使用什么方法清理,都需要将笔记本电脑停止工作后进行。
避免日光暴晒:阳光直接暴晒是屏幕老化的主要杀手,暴晒提高了屏幕工作温度,使屏幕发光管迅速老化,所以我们应该尽量避免在强光下使用笔记本电脑。
避免坚硬固体接触屏幕:手指、笔尖等坚硬物体也是液晶屏幕的主要杀手,经常使用坚硬物体接触屏幕,容易导致屏幕出现坏点,大大缩短了液晶屏幕寿命。

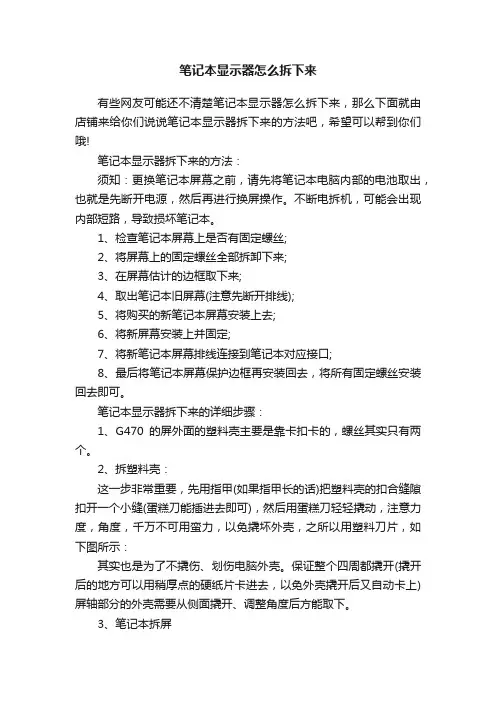

笔记本显示器怎么拆下来有些网友可能还不清楚笔记本显示器怎么拆下来,那么下面就由店铺来给你们说说笔记本显示器拆下来的方法吧,希望可以帮到你们哦!笔记本显示器拆下来的方法:须知:更换笔记本屏幕之前,请先将笔记本电脑内部的电池取出,也就是先断开电源,然后再进行换屏操作。
不断电拆机,可能会出现内部短路,导致损坏笔记本。
1、检查笔记本屏幕上是否有固定螺丝;2、将屏幕上的固定螺丝全部拆卸下来;3、在屏幕估计的边框取下来;4、取出笔记本旧屏幕(注意先断开排线);5、将购买的新笔记本屏幕安装上去;6、将新屏幕安装上并固定;7、将新笔记本屏幕排线连接到笔记本对应接口;8、最后将笔记本屏幕保护边框再安装回去,将所有固定螺丝安装回去即可。
笔记本显示器拆下来的详细步骤:1、G470的屏外面的塑料壳主要是靠卡扣卡的,螺丝其实只有两个。
2、拆塑料壳:这一步非常重要,先用指甲(如果指甲长的话)把塑料壳的扣合缝隙扣开一个小缝(蛋糕刀能插进去即可),然后用蛋糕刀轻轻撬动,注意力度,角度,千万不可用蛮力,以免撬坏外壳,之所以用塑料刀片,如下图所示:其实也是为了不撬伤、划伤电脑外壳。
保证整个四周都撬开(撬开后的地方可以用稍厚点的硬纸片卡进去,以免外壳撬开后又自动卡上)屏轴部分的外壳需要从侧面撬开、调整角度后方能取下。
3、笔记本拆屏拆掉笔记本外壳后的液晶屏会整个裸露在你面前,用螺丝刀拆掉边缘的固定螺丝,会很轻松拿下液晶屏了,如下图所示:4、拆屏线拆屏线也是相当简单:解开固定用的胶带后,沿屏线插入的方向,向后轻拽即可拆掉屏线,注意,拆屏线不要粗暴操作,以免弄断,导致损坏笔记本,细心操作一般不会出现问题。
笔记本拆屏线过程安装新笔记本屏幕排线5、笔记本换屏有了拆屏的经验,换屏就不需要多说了吧,笔记本拆屏的逆向操作而已,也就是这么拆的,再将新的怎么装回去,这个基本会拆就会装了。
安装笔记本新屏幕以上就是笔记本换屏全过程,步骤并不繁琐,难度不大,相信只要是动手能力强一点的人都可以完成笔记本换屏。
宏基笔记本显示器怎么拆解笔记本用久了一般都要清理吧,下面店铺整理了解决宏基笔记本拆解的方法,希望能帮到大家O(∩_∩)O哈哈~宏基笔记本显示器拆解的方法1、找个干净的地方,准备好工具盒装螺丝,随意乱放容易丢。
、将笔记本翻到后面底盖,先将电池卸下2、底盖共有12个螺丝都要卸下,然后把内存条上的后盖拿掉,可以看到硬盘、无线网卡和内存条。
3、卸下硬盘和光驱,卸硬盘只要卸下一个螺丝即可,就是最角上的一枚。
固定光驱的螺丝在后盖上,也只有一个,当卸下后盖的12枚螺丝后,就可以将光驱拔出。
别忘了把螺丝按卸下的顺序放在一起以便装机。
4、将无线网卡的两根插线轻轻拔下,以便后续取下主板,内存条最后也取下,防止拆机过程中损坏5、后盖部分先这样,接下来拆键盘,最头疼的就是这部分,键盘上部有5个卡扣,左右各有一个卡扣,下部有对应上部的5个缩扣。
先用平口螺丝刀将上面5个卡扣依次往里按下,键盘就会慢慢弹起,再把左右固定卡扣解开,最后把键盘往屏幕方向轻轻抽出,注意不要急,键盘下面有连接线,抽出后将连接线拔出即可,拔线前先将黑色压片上掰6、键盘取下后,将数据线取下,拔线方式一致,然后将主要的螺丝卸下,沿着电脑边沿用平口螺丝刀小心的将卡扣一一掰开,这时候要小心又要大胆,尽管掰就行,前提是需要拆卸的螺丝都拆完了。
掰完后把这一层往屏幕上靠,下面的就是主板了7、取下主板,由于电源接线不容易取下,所以可以不完全取下主板,将主要的数据线和接口线取下即可。
主板背面就可以看到风扇了8、将风扇的电源线拔出,将风扇旁的散热片上的弹簧螺丝拧松,不用拧下,之后就可以取下风扇了,槽口的灰尘堆在一起很容易清理,取下后可以把风扇的小螺丝拧下,将风扇掰开进行内部清理。
最好用刷子清理,更方便更清洁。
9、把主板其他有灰尘的地方也清理一下,有硅胶的可以重涂一些以便散热。
等风扇清理完晾干后就可以装机还原了,按着拆卸顺序的反方向重新装上就行。
10、把电脑重新安装回原来的样子,重新开机测试一下温度、运行速度看看有没有改进吧。
更换笔记本屏幕教程更换笔记本屏幕是一项相对简单的维修任务,只要您具备基本的维修知识和工具,就可以自己完成。
在本篇文章中,我将为您详细介绍更换笔记本屏幕的步骤和注意事项。
1. 准备工具在开始操作之前,您需要准备以下工具:- 螺丝刀(通常为十字型)- 塑料撬片- 隔热手套- 洁净的工作台2. 关闭电脑并拔掉电源线在操作之前,确保笔记本电脑已经关闭,并将电源线拔掉。
3. 拆卸电池大多数笔记本电脑的电池位于底部,使用螺丝刀拧下电池后盖,然后轻轻推出电池。
4. 拆卸笔记本电脑盖板使用螺丝刀拧下笔记本电脑底部的螺丝,然后使用塑料撬片轻轻将盖板从笔记本电脑的底部撬开。
5. 拆卸旧屏幕找到旧屏幕的连接线,通常位于笔记本电脑的顶部。
用塑料撬片轻轻将连接线的插头从主板上拔下来。
然后,将整个屏幕从笔记本电脑的底座上取下。
在这个步骤中,要特别小心,确保不要损坏其他内部部件。
6. 安装新屏幕将新屏幕插入笔记本电脑的底座上,然后将连接线的插头插入主板上的相应插槽。
确保插头插入稳固。
轻轻按下屏幕,确保其牢固固定在底座上。
7. 安装笔记本电脑盖板将盖板重新放置在笔记本电脑的底部,并使用螺丝刀将螺丝重新拧紧。
8. 安装电池将电池放回笔记本电脑的底部,然后用螺丝刀将电池后盖重新拧紧。
9. 重新连接电源线并测试将电源线重新插入笔记本电脑并接通电源。
打开电脑,确认新屏幕是否正常工作。
在进行更换笔记本屏幕的整个过程中,需要注意以下几点:- 要仔细阅读您笔记本电脑的用户手册,了解如何安全地拆卸和组装部件。
- 在操作之前,最好将您的笔记本电脑的数据备份到外部存储设备上,以防发生意外损坏。
- 在开始操作之前,建议您穿戴隔热手套,以避免静电对电子部件造成损害。
- 如果您不确定或害怕进行这些步骤,最好找专业的电脑技术人员进行维修。
总结更换笔记本屏幕可能是一项相对简单的维修任务,但仍需要小心谨慎。
如果您按照正确的步骤操作,并注意以上细节,您应该能够成功更换笔记本屏幕。

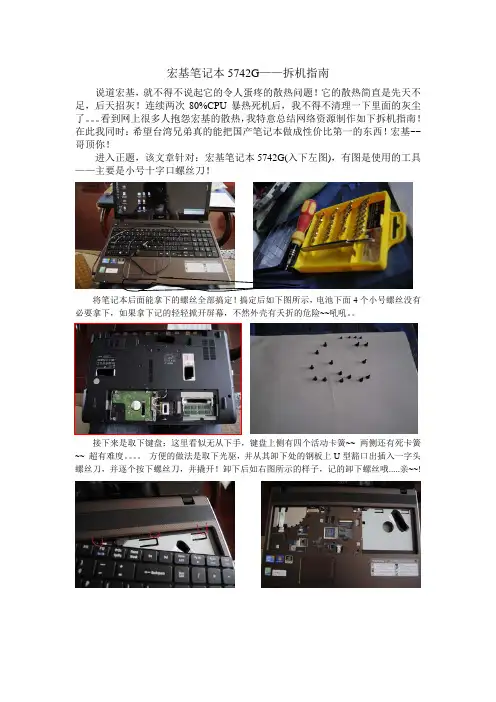

宏基笔记本5742G ——拆机指南
说道宏基,就不得不说起它的令人蛋疼的散热问题!它的散热简直是先天不足,后天招灰!连续两次80%CPU 暴热死机后,我不得不清理一下里面的灰尘了。
看到网上很多人抱怨宏基的散热,我特意总结网络资源制作如下拆机指南!在此我同时:希望台湾兄弟真的能把国产笔记本做成性价比第一的东西!宏基~~ 哥顶你!
进入正题,该文章针对:宏基笔记本5742G(入下左图),有图是使用的工具——主要是小号十字口螺丝刀!
将笔记本后面能拿下的螺丝全部搞定!
搞定后如下图所示,电池下面4个小号螺丝没有必要拿下,如果拿下记的轻轻掀开屏幕,不然外壳有夭折的危险~~吼吼。
接下来是取下键盘:这里看似无从下手,键盘上侧有四个活动卡簧~~ 两侧还有死卡簧~~ 超有难度。
方便的做法是取下光驱,并从其卸下处的钢板上U 型豁口出插入一字头螺丝刀,并逐个按下螺丝刀,并撬开!卸下后如右图所示的样子,记的卸下螺丝哦.....亲~~!
然后,回到后侧取下硬盘和网卡(入上图所示)!在回到正面,把一个个接线逐个卸下!并轻轻拿下上盖!要轻+慢啊!小心拉断接线!!!
然后你就会看到凌乱的主板!!!我哩个去!!! 真的凌乱!不管怎么凌乱~~ 螺丝拧掉的噶胡!统统拧掉~~ 但要注意白螺丝的位置,拧回时别弄乱了!上
然后,逐个拆下链接线~~ OK,主板的拿下!(背部有个隐藏的链接线,注意哦~~亲们!)
到此就算大功完成了,我们可以想清灰的清灰,想换零件的换零件去吧,哈哈~~ Enjoy you DIY life!!!在此,我首先感谢照片的匿名作者,以及同伴们给我的支持 哈哈~~ JLPB 敬上!。

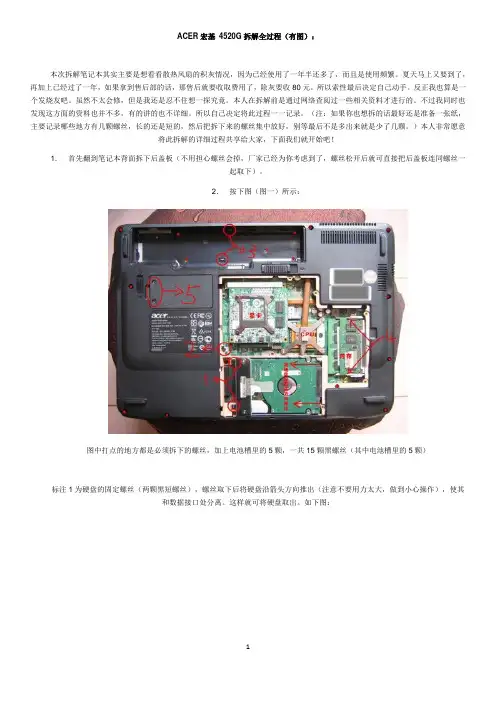

ACER宏基4520G拆解全过程(有图):本次拆解笔记本其实主要是想看看散热风扇的积灰情况,因为已经使用了一年半还多了,而且是使用频繁。
夏天马上又要到了,再加上已经过了一年,如果拿到售后部的话,那售后就要收取费用了,除灰要收80元。
所以索性最后决定自己动手。
反正我也算是一个发烧友吧。
虽然不太会修,但是我还是忍不住想一探究竟。
本人在拆解前是通过网络查阅过一些相关资料才进行的。
不过我同时也发现这方面的资料也并不多,有的讲的也不详细。
所以自己决定将此过程一一记录。
(注:如果你也想拆的话最好还是准备一张纸,主要记录哪些地方有几颗螺丝,长的还是短的,然后把拆下来的螺丝集中放好,别等最后不是多出来就是少了几颗。
)本人非常愿意将此拆解的详细过程共享给大家,下面我们就开始吧!1.首先翻到笔记本背面拆下后盖板(不用担心螺丝会掉,厂家已经为你考虑到了,螺丝松开后就可直接把后盖板连同螺丝一起取下)。
2.按下图(图一)所示:图中打点的地方都是必须拆下的螺丝,加上电池槽里的5颗,一共15颗黑螺丝(其中电池槽里的5颗)标注1为硬盘的固定螺丝(两颗黑短螺丝),螺丝取下后将硬盘沿箭头方向推出(注意不要用力太大,做到小心操作),使其和数据接口处分离。
这样就可将硬盘取出。
如下图:硬盘取出后你会看到下面有三颗黑长螺丝(如下图),对,这三颗螺丝也要取出。
标注2为光驱固定螺丝(一颗黑短螺丝),螺丝取下后就可将光驱向左侧推出(如下图),很容易吧。
标注3为笔记本正面快速启动按扭面板(也就是电源按扭的这块面板)的两个小卡子,先将显示屏翻起(打开),然后将电脑侧立起来,用小起子轻轻拨开(不要太用力,特别是第一次拆解电脑的时候,一定要试着来),卡子拨开后将电脑翻到正面,同样小心的试着将整块面板拆下,如下图。
(注意:靠左侧还有两个小卡子,但是在电脑背面我们看不到。
所以这里一定要试着来,如果太用力可能会折断面板,后悔晚矣)。
标注4为内存卡,只要将两边的卡子轻轻向外侧抠出内存就会自动弹起(如下图),这时只要将内存轻轻拔出就取下内存了,不过也可以暂时不用拆下内存,可以先拆其它地方。
工欲善其事必先利其器。
螺丝刀绝对是电脑玩家必备,相信各位手中也不会少。
刀头各种各样,其实很多很少用到,但是万一需要的时候又真是没有不行。
比如任天堂专用的Y字形等等。
对于拆笔记本来说,其实必备的也就是几种尺寸的十字和一个一字(主要做撬棍用,选薄的,在保证强度前提下越薄越方便。
我用的专门的弯头)镊子在对付某些细小部件时候有很好的效果,但不是必须导热硅脂,用于CPU和散热器之间的导热。
如果不拆开CPU散热器则不需要。
我用的是北极银5,12克装。
Amazon价格20美金。
另外除了所有的工具之外,还需要一个至少一平方米的操作空间,因为会有很多零件需要摆放,千万不要乱丢,否则你会后悔的。
===============================正式开工,我这里就以我自己的ACER 4736z为例子进行。
首先拔出所有的连接线缆并退出读卡器内的卡片。
然后将笔记本翻到D面。
拆除电池。
在地毯房里操作,容易有静电,安全考虑最好先去洗个手,水流会带走电荷。
冬天尤其必要。
卸掉所有可以拆卸的盖板。
部分厂商可能会在这些上面贴上易碎贴,作为保修凭证。
如果不想失去保修的话,电吹风伺候吧。
手上一定要小心。
我自己是懒得做的,无所谓。
自觉RP还可以,从来不保修。
一般情况下,所有盖板的螺丝都是固定在盖板上的,避免丢失。
如果没有固定的,需要妥善保管。
最好和盖板放在一起。
无线网卡上,一般会连接有天线,有条件记得拍照记下接线位置,避免接错。
内存部分都是有下图圈中这样的卡扣卡住。
按照箭头方向推开卡扣就行了。
推开之后内存会自动弹起,顺势拔出即可。
硬盘部分则不尽相同,有各种的锁定方式,有的还需要再拆卸螺丝,不过大多提供塑料弹片便于拖拽。
按照指引拆卸吧。
对于我的笔记本,往箭头方向拖拽,使框中金手指部分脱离即可。
无线网卡,内存,硬盘拆下后妥善放置。
回来看拆下部件之后的D面,下一步的工作是拆除该面所有螺丝。
找来一张白纸,对应D面螺丝孔位,在纸上相应位置画下小圈,不需要十分精确。
宏基Acer Aspire E1-471G笔记本屏幕怎么拆解
不知道宏基Acer Aspire E1-471G笔记本屏幕怎么拆解是吧,那么宏基Acer Aspire E1-471G笔记本屏幕怎么拆解呢?下面是店铺收集整理的宏基Acer Aspire E1-471G笔记本屏幕怎么拆解,希望对大家有帮助~~
宏基Acer Aspire E1-471G笔记本屏幕拆解的方法
方法/步骤
左边的问题不大,直接用螺丝刀即可拆下螺丝,
右边的却跟无线网卡的天线连接在一起,意味着必须拆下无线天线,而无线天线又被深埋在主板下面,所以一定得拆下主板.
主板的拆解请参看:
31宏基Acer Aspire E1-471G笔记本主板如何拆解
顺便科普一下,这个是什么东东,其实这是音箱,有一条连接线插在主板上,所以拆主板时需要特别注意,
主机右下角也有一个,上面是USB HUB的连接设备,这里有条排线也是拆主板时,须要注意的部分,
在拆下主板后,显示屏的排线也拆下了,现在就可以着手对两个固定螺丝的拆除,
再拆下右上角的固定螺丝,
这样显示屏就拆下来了,
下一节,我们再来讲讲,怎么拆开显示屏.
23:43 2016-11-12。
宏基笔记本怎么拆在长时间使用宏基笔记本电脑后,也许我们需要清理或更换某些部件。
这时候,我们就需要拆开机器。
下面我们将介绍如何正确拆卸宏基笔记本电脑。
准备工具在拆卸之前,我们需要准备一些必要的工具。
以下是常用的工具清单:•螺丝刀:用于拆卸螺丝。
•塑胶卡:用于打开机壳。
•吸盘:用于拆卸显示屏。
•静电手环:用于防静电。
步骤请按照以下步骤拆卸宏基笔记本电脑:1. 关机并断电在开始拆卸之前,确保将电脑完全关机,并拔掉所有电源线。
这是为了避免发生电击或损坏电脑的风险。
2. 拆卸电池大多数宏基笔记本电脑的电池位于底部。
寻找电池释放按钮,并将其按下,然后将电池从电脑上释放出来。
3. 拆卸螺丝在电池被移除之后,我们需要拆卸一些螺丝来打开机壳。
使用螺丝刀拧松所有的螺丝。
请注意,不同型号的宏基笔记本电脑可能有不同数量和位置的螺丝。
4. 打开机壳一旦所有螺丝都已拆卸,使用塑胶卡在机壳边缘轻轻划开。
请小心,不要用力过猛,以免损坏机壳。
5. 拆卸硬盘、内存和无线网卡一旦机壳打开,我们就可以访问内部部件了。
首先,我们可以拆卸硬盘。
找到硬盘并拆下连接线,然后取出硬盘。
对于内存和无线网卡,我们只需按下卡槽两边的挡片,并将其弹起。
然后我们可以轻轻拔出内存或无线网卡。
6. 拆卸显示屏如果我们需要拆卸显示屏,我们需要先使用吸盘将显示屏吸附,并轻轻拔起。
然后,找到连接显示屏的连接线,并将其拆卸。
7. 清理和维护一旦拆卸完成,我们可以进行清理和维护工作。
使用压缩气罐将内部灰尘吹掉。
如果需要更换或修复某些部件,可以按照相反的顺序重新安装它们。
8. 关上机壳在完成清理和维护后,将机壳闭合并用螺丝刀将所有螺丝拧紧。
确保机壳合上后,没有松动的或不协调的部分。
9. 安装电池最后一步是将电池重新安装到笔记本电脑上。
找到电池槽,并将电池插入槽中,然后按下直到锁定。
注意事项在拆卸宏基笔记本电脑时,请注意以下事项:•注意静电保护。
使用静电手环或触摸金属物品以释放身上的静电,以避免电脑受到静电损害。
拆解]宏基Acer TravelMate 3260笔记本拆解详细教程!宏基, 教程, Acer, TravelMate, 笔记本Acer, 宏基, 笔记本, TravelMate, 教程Acer TravelMate 3260笔记本的外观如下图,键盘比较特别,使用了宏基独家设计的人体工程学的键盘弧形设计,在其他的外型上面没有非常大的改变,基本上延续了宏基的颜色以及A,B,D壳等,可以说除了键盘上的改进外,其他的方面基本上可以说和他的前一代一样。
下面准备好我们开始拆解Acer TravelMate 3260笔记本首先我们需要将宏基3260笔记本的电池先卸载下来,并且没有接电的情况下,开始拧开下面黄色圈位置的螺丝2颗我用使用工具或者指甲,从右往左,总上端往下开始轻轻撬开如下图,键盘前端的挡板位置,似乎这个的设计宏基一直延续至今按照上面说的我们可以拿出这一块挡板,并且不用担心这个下面没有连接的数据排线,所以可以直接拆卸下来如下图两个螺丝是用来固定ACER 3260笔记本键盘的,所以拆卸键盘前就必须将这两个螺丝拧开,如下图黄色圈位置的2颗螺丝拧开后我们如下图方式从下往上拿起键盘。
但是需要注意键盘最下端是有数据排线连接的,需要拿走键盘前将排线拆开,与主板分开,我们在下面的第三张有一个特写镜头,感谢艾瑞笔记本拆解网的摄影师很细心的给我拍摄了下来。
按照这个步骤我们就能取出键盘了!将笔记本翻过来看到底面,我们已经标识了这些后盖下面的笔记本原件,中间为内存和无线网卡的位置,左下的位置为3260笔记本放置硬盘的位置我们先将硬盘后盖拆机下来后就能看到下面,硬盘有个金属保护架子,这里就是硬盘了,使用金属架子主要的原因是为了更好的散热其次是保护硬盘。
上面有一个拉条,我们将上图中固定硬盘螺丝拧开后往左边拉就能拉出硬盘了拆开上面我们标准内存和无线的后盖后,我们继续将下面红圈位置的螺丝拧开,那个螺丝是用来固定宏基笔记本的光驱,我们用手指推出光驱,就能将光驱取出笔记本了下面为:最上面的为内存中间的为无线网卡,右下的为笔记本电脑的猫,左下的为宏基笔记本德BISO主板电池位置。
笔记本拆屏幕教程笔记本拆屏幕教程随着科技的发展,笔记本电脑已经成为了人们生活中必不可少的一部分。
然而,在日常使用过程中,屏幕很容易出现问题,比如损坏、显示异常等。
此时,有必要学会如何拆卸笔记本屏幕并进行维修。
下面将为大家详细介绍笔记本拆屏幕的步骤。
1.准备工具在开始拆卸笔记本屏幕之前,我们首先需要准备一些必要的工具。
包括螺丝刀、小夹子、塑料卡片等。
2.断电与拆除电池在进行任何拆卸操作之前,一定要确保笔记本处于断电状态。
首先,关闭电源,并断开电源适配器。
接下来,需要拆卸电池,以确保电脑完全断电。
3.拆卸键盘和控制盖很多笔记本的屏幕连接线隐藏在键盘下。
因此,需要先拆卸键盘。
通过利用塑料卡片或者小夹子,轻轻将键盘四周的固定卡槽处撬开,然后将键盘抬起。
接着,使用相同的方法,将控制盖也拆卸下来。
需要特别注意的是,拆卸过程中一定要小心操作,以免损坏键盘或者其他零部件。
4.拆卸屏幕前框和后盖在拆卸屏幕之前,需要先将它的前框和后盖拆卸下来。
使用螺丝刀拧开固定屏幕前框的螺丝,并轻轻将前框撬开。
注意,一定要小心不要用力过猛,以免划伤屏幕。
拆卸后盖时,同样需要使用螺丝刀拧开固定螺丝,然后轻轻将后盖取下。
5.拆卸屏幕连接线屏幕连接线是屏幕主板与笔记本主板进行数据传输和电源供应的重要部分。
在拆卸之前,需要找到并标记好连接线的位置。
然后,通过轻轻拔出连接线的插头,将屏幕连接线拆卸下来。
需要提醒大家的是,拆卸连接线时要小心不要用力过猛,以免损坏连接线。
6.拆卸屏幕在拆卸屏幕之前,一定要注意屏幕是非常脆弱的。
因此,需要轻轻将屏幕从后盖上取下,并将它放在一个干净、平整的桌面上。
在拆卸过程中,可以使用细绳或者塑料管夹住屏幕的边缘,以便更加稳定地操作。
7.更换或修复屏幕一旦屏幕被拆卸下来,就可以进行更换或修复了。
如果只是屏幕玻璃破裂,可以单独更换屏幕玻璃。
如果屏幕显示异常或者完全无法显示,可能需要更换整块屏幕。
在更换或修复之前,一定要确保选购的屏幕规格与原屏幕匹配,以免出现不兼容的情况。
笔记本液晶屏幕拆解更换灯管清理灰尘教程!笔记本, 拆解笔记本的普及率越来越高了,在使用更新换代也越来越快,在此同时也产生了大量的二手笔记本,笔记本出了4大件易耗品以外(光驱电池硬盘风扇)屏幕就是慢慢老化的重要部件,尤其是二手笔记本中会经常遇到液晶屏幕发黄,发暗,并且有的笔记本里面有灰尘,黑斑,亮斑,利淘网李工今天详细教您如何拆解屏幕更换灯管以及清除笔记本屏幕内的灰尘(请勿在家中尝试更换这些部件,需要一个无尘条件带上手套操作以防止二次污染将灰尘掉入到屏幕内)以下是一块废屏教大家练手!1,拆解笔记本屏幕:以下是一块IBM T4系列笔记本的液晶屏幕,如果你有一台笔记本想进行如上的一些操作的话就必须全部拆卸下来如下图一样就是一个液晶屏幕后才能操作!下图红圈位置就是液晶屏幕连接笔记本主板上的排线接口,拆解前必须从主板上拆卸下来将笔记本液晶屏幕翻过来,看到如下图,外面有一个金属框架保护屏幕的,但是没有螺丝设计,是卡口设计,我们将全部拆开左右边都一样有慢慢的撬开取出这个金属框下图中就是已经拆解下来的笔记本屏幕金属外框2,更换笔记本屏幕灯管:如下看到金属位置,这个位置就是放置笔记本屏幕灯管的位置,由于灯管非常容易损坏易损所以用一个金属罩子扣住,我们将这个罩子取下就能看到灯管了,或者不取出来,剪掉灯管一端的电源线也能将灯管抽出来我们将这个一起取下来就能看到屏幕里面的灯管了:可以看到电源线灯管的链接的电源线已经全部拆解下来灯管和金属罩子,灯管也分很多种高分,普分,宽屏,黑晶屏,等都是不一样的灯管,也需要看型号,所以一般更换这个最好是到知名的店购买配件,不要随便交给一个维修店,因为很多维修店有劣质的灯管安装使用后很有可能将液晶屏幕烧坏,得不偿失,利淘现在很大一部分的笔记本如IBM笔记本,有客户需要更换都是直接拿到THINKPAD官方售后蓝色快车更换的,因为一般的灯管不能保证其质量,也许今天更换上去是好的,明天就坏了。
宏基星锐4750G笔记本更换屏幕一不小心,屏幕碎了!
去售后说是人为原因,要自己掏钱,700多,伤不起啊!还不如自己动手。
淘宝上自己买一块屏幕
一块14寸的LED液晶屏幕不到300
最开始要先把电池下下来,带电操作很危险的,高压灯管产生的电压好像有几千伏,然后再拆机。
首先,拆笔记本的B面,把表面的几个垫子挖出来后就见到螺丝了
不知道是不是宏基偷工减料,这面只有2个螺丝,我找了很久才确定只有两个螺丝。
然后就用指甲或平的螺丝刀撬开就可以了
这是下了B面的样子
然后把摄像头的插头拔掉
下掉把固定屏幕框固定在A面的两根铁架上的螺丝
把屏幕放下
屏幕放下后可以看到屏幕背面有屏线(黄色),和高压灯管插头(白色)
高压灯管插头
拔掉高压灯管插头
拔掉屏线,屏线上面有一层胶布,撕开就能拔出来
拔下来的屏线
接下来把屏幕从固定框上取下
下侧面的四个螺丝就可以取下屏幕
取下来的屏幕
然后把新屏幕换上,同样的过程换好了,开机测试一下
OK了,都没用问题,然后原路返回
装好了,再开机试一下
好了,一切都没用问题。
在换的过程里,再B面是花了最多时间的,因为是第一次嘛,所以都比较小心。
下的时候小心一点,不要把转轴那里的卡扣弄断了。
还要记得先把电池下下来。
整个过程就是这样,也没有特别难的地方,以后可以自己换屏幕了!。
宏基4741g拆机教程介绍宏基4741g是一款经典的笔记本电脑,内置了高性能的硬件和出色的性能。
如果你想了解如何拆卸这款笔记本电脑以清洁或更换硬件,本教程将为你提供详细的步骤和指导。
请注意,在拆卸任何硬件之前,请确保你明白自己在做什么,并确保电脑已经断电和拔下电源适配器。
准备工具在开始拆机之前,确保你有以下准备工具:•小十字螺丝刀•小十字螺丝刀•小十字螺丝刀•小十字螺丝刀•手电筒(可选)•吹气罐(可选)步骤步骤一:卸下电池首先,关闭电脑并断开电源适配器。
然后,将电脑翻转到背面,找到电池释放按钮。
按住该按钮,同时用另一只手推出电池。
一旦电池松动,你可以完全拿下电池。
步骤二:拆下键盘在拆下键盘之前,你需要注意一点:键盘上方有许多小型塑料插销。
这些插销用于固定键盘到电脑主体上。
用小十字螺丝刀轻轻松开插销,并慢慢将键盘抬起。
确保你不要过度施力,以免损坏键盘或主板。
步骤三:卸下内存和硬盘宏基4741g的内存和硬盘位于电脑的底部。
使用小十字螺丝刀先卸下相应的螺丝。
一旦螺丝全部拆下,可以小心地将内存和硬盘从插槽上抽出。
步骤四:拆下屏幕面板在拆下屏幕面板之前,请确保你已经断开电源适配器和拔下电池。
将电脑平放在桌面上,找到屏幕底部的两个铰链螺丝。
使用小十字螺丝刀将这些螺丝拧松,但不需要完全拆下。
然后,轻轻抚摸屏幕背部,直到屏幕面板松动并可以抬起。
步骤五:清洁和维护如果你只是想清洁和维护宏基4741g,现在是一个好机会。
使用吹气罐清洁电脑内部的灰尘和杂物。
你也可以使用轻柔的毛刷轻刷电脑内部。
同时,你也可以检查电池、内存和硬盘插槽,并确保它们没有松动或脏污。
步骤六:重新组装检查所有组件是否完好无损并干净。
然后按照相反的顺序将它们重新安装到电脑上。
确保键盘插销已经完全插入,并且内存和硬盘已经牢固地插入插槽中。
最后,将电池插入其插槽并按到位。
步骤七:测试重新连接电源适配器,打开电脑。
确保一切正常工作,包括键盘、屏幕和所有其他组件。
笔记本液晶屏幕拆解更换灯管清理灰尘教程!笔记本的普及率越来越高了,在使用更新换代也越来越快,在此同时也产生了大量的二手笔记本,笔记本出了4大件易耗品以外(光驱电池硬盘风扇)屏幕就是慢慢老化的重要部件,尤其是二手笔记本中会经常遇到液晶屏幕发黄,发暗,并且有的笔记本里面有灰尘,黑斑,亮斑,利淘网李工今天详细教您如何拆解屏幕更换灯管以及清除笔记本屏幕内的灰尘(请勿在家中尝试更换这些部件,需要一个无尘条件带上手套操作以防止二次污染将灰尘掉入到屏幕内)以下是一块废屏教大家练手!1,拆解笔记本屏幕:以下是一块IBM T4系列笔记本的液晶屏幕,如果你有一台笔记本想进行如上的一些操作的话就必须全部拆卸下来如下图一样就是一个液晶屏幕后才能操作!下图红圈位置就是液晶屏幕连接笔记本主板上的排线接口,拆解前必须从主板上拆卸下来将笔记本液晶屏幕翻过来,看到如下图,外面有一个金属框架保护屏幕的,但是没有螺丝设计,是卡口设计,我们将全部拆开左右边都一样有慢慢的撬开取出这个金属框下图中就是已经拆解下来的笔记本屏幕金属外框2,更换笔记本屏幕灯管:如下看到金属位置,这个位置就是放置笔记本屏幕灯管的位置,由于灯管非常容易损坏易损所以用一个金属罩子扣住,我们将这个罩子取下就能看到灯管了,或者不取出来,剪掉灯管一端的电源线也能将灯管抽出来我们将这个一起取下来就能看到屏幕里面的灯管了:可以看到电源线灯管的链接的电源线已经全部拆解下来灯管和金属罩子,灯管也分很多种高分,普分,宽屏,黑晶屏,等都是不一样的灯管,也需要看型号,所以一般更换这个最好是到知名的店购买配件,不要随便交给一个维修店,因为很多维修店有劣质的灯管安装使用后很有可能将液晶屏幕烧坏,得不偿失,利淘现在很大一部分的笔记本如IBM笔记本,有客户需要更换都是直接拿到THINKPAD官方售后蓝色快车更换的,因为一般的灯管不能保证其质量,也许今天更换上去是好的,明天就坏了。
灯管的一个特写,其实说白了灯管就是藏在笔记本液晶屏幕中的一个细小迷你日光灯罢了(日关灯也分好坏吧比如飞利浦的就贵不少所以质量是不一样的)下面将屏幕第一层跳起来,可以看到下面的背光,一个屏幕最贵的也就是坏了不能修复的是第一层,这层深色的3,笔记本液晶屏幕内灰尘清洁(非专业人士请勿拆解到这,很容易进去更多灰尘,那就更难处理了)第二层可以统称为背光纸了,如下图是一张背光纸,很多灰尘掉的地方就是这个地方,进到这个地方后当开机后就能看到屏幕一个小的黑斑。
笔记本显示器怎么拆卸
推荐文章
电脑显示器突然变绿怎么回事热度:显示器缩放比例怎么设置热度:您当前未使用连接到NVIDIA GPU显示器怎么回事热度:显示器驱动程序已停止响应,并且已恢复怎么办热度: Win7双显示器窗口最大化时显示不全怎么办热度:
有网友问说笔记本显示器怎么拆卸,对于这个问题其实很简单,下面就由店铺来为你们简单的介绍笔记本显示器的拆卸方法吧!希望对你们有所帮助哦!
笔记本显示器拆卸的方法:
第一步,准备好螺丝刀等工具
第二步,把电池拿开
第三步,把屏的边框拆下来
第四步,拧开屏架上的螺丝
第五步,把屏拿下来的时候记得先把屏线拔开
第六步,先将插口上的胶布撕开,千万不能硬扯
第七步,好了,现在可以看到完整的屏了
第八步,拆下来后,可以把自己屏的型号记下来
第九步,装回去的时候记得把壳上的卡扣扣好。
ACER-5520笔记本拆解之-屏幕篇
时间:2010-11-0314:26来源:艾瑞笔记本拆解网作者:chaichai点击:680次
前几天我们拆解了这款5520笔记本的主机
(/thread-4343-1-1.html),今天我们有空继续将这台NB的液晶屏幕拆解并出一个小的教程,供大家学习参考!宏基系列笔记本主机比较难拆,但是屏幕都是公认非常好拆的,不论什么系列的笔记
前几天我们拆解了这款5520笔记本的主机
(/thread-4343-1-1.html),今天我们有空继续将这台NB 的液晶屏幕拆解并出一个小的教程,供大家学习参考!宏基系列笔记本主机比较难拆,但是屏幕都是公认非常好拆的,不论什么系列的笔记本,ACER基本上都是是这样的屏框设计。
下面就是详细的屏幕拆机过程图片:
按照艾瑞拆解网的习惯我们还是拆机前来张整机ACER5520的照片
我们将笔记本电脑关闭,然后看到下面红圈标注的位置,就是屏幕外壳固定的4个螺丝
使用小刀或者其他工具将保护的橡胶垫取出来,一共四个都需要弄出来
我们从右边动手,如图中,右上角慢慢的取出屏幕框
上面全部取出来后,继续将液晶屏幕下面的部分取出来
注意最下面的这个位置,别弄断了这个转轴上面的塑料片
这样我们就可以将宏基5520的屏幕框拆下来了
这里中间位置是笔记本电脑的屏幕高压电路,是给屏幕以及灯管供电的,最左右段的螺丝是用来固定屏幕的
以及屏幕最上方,有一个摄像头的数据线,我们按照箭头符号拔出线头
慢慢的将屏幕放置到键盘上面,如下图中:
屏幕背面有链接的屏线,一般上面有个小的塑料片粘在上面,取出来后,拔出排线
如下面图片中,撕开胶带的时候特别小心点,别把线弄断了
以及最下面有个屏幕的供电线路,按照箭头符号拔出来即可
液晶屏幕的左右两端还有几个螺丝固定,如图中ACER5520的轴固定了几个螺丝
还有左边的几个
完成上面的工作后,你就能将ACER5520笔记本的屏幕取出来了
这个是液晶屏幕的配件编号
以上就是本次ACER5520笔记本的拆机更换屏幕的全部教程。
