深圳市优质结构工程检查评分表(观感)

3#其他建筑结构说明一、评价依据：按照《建筑工程施工质量评价标准》GB／T 50375—2006,第六章;结构工程质量评价标准进行评价。

二、评价方法：1、按照《电力建设施工质量验收及评价规程第一部分：土建工程》（DL/T5210.1）讨论会议纪要（第五次）要求，电厂的整个土建工程（按单台机组）为一个单项工程（相当于一个扩大的单位工程）进行质量评价，一个单项工程中划分为三个子单项（主厂房工程、构筑物工程、其它建筑工程），分别按工程结构和子单项工程二个阶段进行评价。

2、权重分配按照子项个数，按分值、加权平均重新进行分配调整。

三、3#其他建筑结构工程范围：3#其他建筑结构工程范围包括：翻车机室、地下输煤隧道、输煤栈桥、7#输煤栈桥及皮带拉紧室、输煤转运站、碎煤机室、输煤配电间、煤场工程、煤水处理间、干煤棚工程、汽车衡及汽车煤采样、火车煤采样、除尘除铁采样综合楼、除灰综合楼、厂区内除灰渣管线改造工程、汽化风机房、干灰库、FGD综合楼、石灰石浆液制备间、循环水加药间、厂区补给水管道工程、继电器室、综合管道支架、制氢站、材料库、综合水泵房、雨水调节池及提升泵房、工业废水处理间、厂区道路、厂区沟道、厂区给水、排水、供热管道及照明工程、厂区给水、排水工程、厂区排洪沟、煤场排洪沟、3#电除尘、3#吸收塔基础及地下设施、3#浆液泵房；38个单位工程。

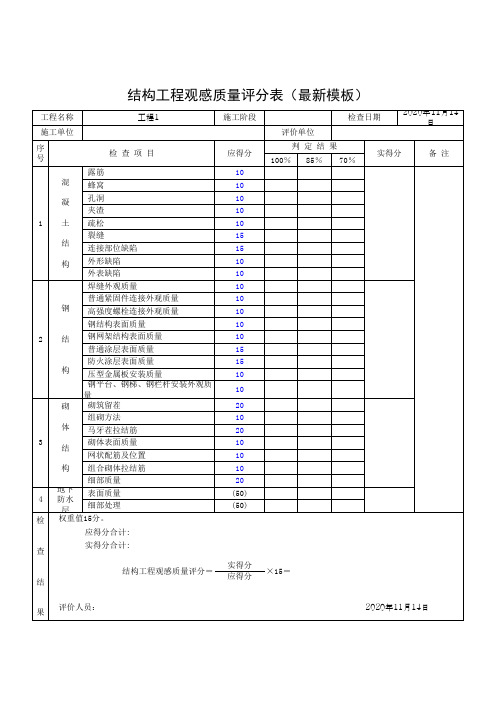

四、3#其他建筑结构工程结构形式：1、翻车机室：地下为钢筋砼底板结构、钢筋砼墙板、梁板结构、上部为钢筋砼排架结构、屋面为钢梁砼现浇板结构；2、地下输煤隧道为钢筋砼结构；3、7#输煤栈桥及皮带拉紧室：栈桥为钢筋砼结构；皮带拉紧室零米以上为砖混结构；4、输煤转运站：框架填充墙结构、屋面为现浇砼结构；5、碎煤机室：框架填充墙结构、屋面为现浇砼结构；6、输煤配电间砖混结构；7、煤场工程为钢筋砼挡煤墙结构、砌石结构；8、煤水处理间为钢筋砼框架结构、填充墙结构；9、干煤棚工程：网架结构；结构工程尺寸偏差及限值实测评分表结构工程观感质量评分表。

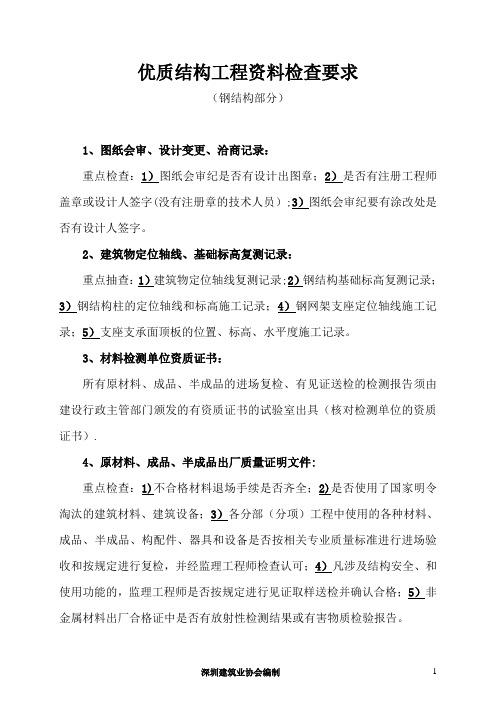

优质结构工程资料检查要求（钢结构部分）1、图纸会审、设计变更、洽商记录：重点检查：1）图纸会审纪是否有设计出图章；2）是否有注册工程师盖章或设计人签字(没有注册章的技术人员）;3）图纸会审纪要有涂改处是否有设计人签字。

2、建筑物定位轴线、基础标高复测记录：重点抽查：1）建筑物定位轴线复测记录;2）钢结构基础标高复测记录；3）钢结构柱的定位轴线和标高施工记录；4）钢网架支座定位轴线施工记录；5）支座支承面顶板的位置、标高、水平度施工记录。

3、材料检测单位资质证书：所有原材料、成品、半成品的进场复检、有见证送检的检测报告须由建设行政主管部门颁发的有资质证书的试验室出具（核对检测单位的资质证书）.4、原材料、成品、半成品出厂质量证明文件:重点检查：1)不合格材料退场手续是否齐全；2)是否使用了国家明令淘汰的建筑材料、建筑设备；3）各分部（分项）工程中使用的各种材料、成品、半成品、构配件、器具和设备是否按相关专业质量标准进行进场验收和按规定进行复检，并经监理工程师检查认可；4）凡涉及结构安全、和使用功能的，监理工程师是否按规定进行见证取样送检并确认合格；5）非金属材料出厂合格证中是否有放射性检测结果或有害物质检验报告。

5、施工试验报告及见证检测报告-钢结构:重点抽查：1）钢结构焊缝质量（超声和射线)检测报告；2）扭剪型钢结构高强度螺栓连接副的预拉力复验报告；3）钢结构高强度螺栓连接副的扭矩系数复验报告；4）钢结构高强度螺栓抗滑移系数试验和现场抗滑移系数复验报告；5)普通螺栓作为永久性连接螺栓时的最小拉力载荷；6）钢结构防腐（防火)涂料漆膜厚度检验报告;7）钢结构防腐(防火)涂料漆膜附着力检验报告；8）钢结构防火涂料的黏结强度、抗压强度复验报告；9）焊接工艺评定报告；10）预(后）热工艺试验报告;11）焊钉（栓钉)焊接工艺评定报告；12）焊接材料的烘焙记录；13)瓷环的烘焙记录；14)钢结构橡胶垫检验报告；15）基础混凝土试块强度试验报告；16）基础二次灌浆的试块强度试验报告。

工程名称：施工单位：检查部位：序号检查项目及扣分标准标准分实得分11.钢筋原材不符合下述要求，每处扣分：1）钢筋应平直、无损伤，表面不得有裂纹、结疤、折叠、锈蚀、油污，钢筋焊接接头表面不得有夹渣、焊瘤。

21.钢筋加工不符合下述要求，每处扣分：1）受力钢筋的弯制和未端弯钩应符合设计和规范要求；2）箍筋的末端弯钩的形式应符合设计和规范要求；3）钢筋不能采用气、焊切割或采用热弯；4）钢筋加工允许偏差见下表：检查项目允许偏差（mm）检验方法受力钢筋顺长度方向全长的净尺寸±10用钢尺量弯起钢筋的弯折±20箍筋内净尺寸±531.钢筋连接不符合下述要求，每处扣分：1）钢筋接头应设置在受力较小的区段内，不宜位于弯矩最大的位置处；2）在任一焊接或绑扎接头长度区段内，同一根钢筋不得设置两个或两个以上的接头，在该区段内的受力钢筋，其接头截面积应符合规范相关规定；3）同一连接区段的接头应按规范要求错开布置；4）钢筋接头部位横向净距不得小于钢筋直径，且不得小于25mm；5）钢筋绑扎接头搭接长度应符合规范要求，其搭接处应在中心和两端至少3处用绑丝绑牢。

41.钢筋安装不符合下述要求，每处扣分：1）钢筋交叉点应用绑丝绑牢，不允许跳绑；2）梁、柱箍筋的弯钩应错开布置；3）绑扎接头搭接长度范围内的箍筋间距：当钢筋受拉时应小于5d，且不得大于100mm；当钢筋受压时应小于10d，且不得大于200mm；4）钢筋保护层厚度应符合设计和规范要求；5）受拉区主筋混凝土保护层大于50mm时，应在保护层内设置直径不小于6mm，间距不大于100mm的钢筋网；6）钢筋的连接形式应符合设计和规范要求；7）钢筋接头质量应符合设计和规范要求；8）预埋件的规格、位置、数量应符合设计和规范要求；9）钢筋成型与安装允许偏差见下表：检查项目允许偏差（mm）检验方法受力钢筋间距两排以上排距±5用钢尺量，两端和中间各一个断面，每个断面连续量取钢筋间（排）距，取其平均值计1点。

深圳市优质结构工程检查情况反馈表
工程名称
施工单位
检查类别 第一次 第二次 第次 验收主要问题（页面不够请写在下一页）：
专家签名：日期：
监理单位对企业整改情况的意见：
总监理工程师签名：
（总监理工程师注册章）
年月日施工单位对项目部整改情况的意见：
企业技术负责人（常务副总经理）签名：
（单位公章）
年月日
组长对整改情况的审核意见：
组长签名：年月日注：1、施工单位必须按专家组提出的整改要求逐项回复，回复资料要求提供电子版，盖章页完成后并彩色扫描，连同其它资料发送到专家组长邮箱（请项目在过程检查、验收时向组长索取邮箱号）。

纸质版回复资料原件，经过程检查、验收时的组长签字确认后送至协会科技创新部；
2、现场整改情况要求提供整改前后的对比彩色照片，整改前后的对比照片均要从同一角度、同一位
置进行拍摄，每一面A4纸只能放整改前、整改后共两张照片，并附以文字说明。

主要问题：。

钢筋工程质量检查评分表地铁专业-站厅（台）、隧道（明挖法、盖挖逆筑法、喷锚暗挖法、盾构掘进法)工程名称：施工单位：检查部位：序号检查项目扣分标准标准分实得分1后浇带和预留孔洞处1.保护层厚度超过允许偏差，每处扣分，并必须进行整改；2.钢筋间距不均，高度不一，每处扣分。

2钢筋原材1.钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈，不符合上述要求，每处扣分，3钢筋加工1.HPB235级钢筋末端应做1800弯钩，其弯弧内径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。

不满足上述要求，每处扣分；2.箍筋的末端（除焊接封闭环式）未做1350弯钩，每处扣分；3.尺寸偏差超出规范要求（受力钢筋长度：±10；弯起钢筋弯折位置：±20；箍筋内净尺寸：±5），每处扣分；4.钢筋采用气、焊切割或采用热弯，每处扣分，并要求整改。

4钢筋连接1.钢筋接头设置在受力较大处，每处扣分，并要求整改；2.同一纵向受力钢筋设置两个或两个以上的接头时，每处扣分，并要求整改；3.机械连接、.焊接接头外观质量差，每处扣分，并要求检验；4.同一连接区段的接头没有错开布置，每处扣分，并要求整改；5.接头设在框架梁、柱端的箍筋加密区内，每处扣分，并要求整改；6.接头面积百分率超规范要求，每处扣分，并要求整改；7.纵向受力钢筋绑扎搭接接头最小搭接长度不符合规范要求，每处扣分，并要求整改；8.梁、柱类构件的纵向受力钢筋搭接长度范围内箍筋加密不符合规范要求，每处扣分，并要求整改。

5钢筋安装1.钢筋骨架尺寸超过允许偏差（长：±10；宽、高：±5），每处扣分；2.钢筋间距、排距超过允许偏差（间距：±10；排距：±5），每处扣分；3.保护层厚度超过允许偏差（基础：±10；柱、梁：±5；板、墙：±3），每处扣分；4.箍筋、横向钢筋间距超过允许偏差（±20），每处扣分；5.钢筋弯起点位置超过允许偏差（±20），每处扣分；6.预埋件位置超过允许偏差（中心线位置：5；水平高差：+3，0），每处扣分；7.洞口加固不规范，每处扣分；8.梁、柱核心区箍筋少、漏放、不均匀，每处扣分；9.梁交叉节点内没有按规范要求放置箍筋，每处扣分，并要求整改。

第一章总则根据《深圳市优质结构工程评审暂行办法》制定本深圳市优质结构工程检查评分细则第二章深圳市优质结构工程奖评审程序2.1、企业申报2.1.1、施工企业根据企业的创优目标，选取合适的工程向深圳市建筑业协会申报优质结构工程，并领取申报资料2.1.2、施工企业申报的优质结构工程资料由深圳建筑业协会备案一份，同时向市或区质监站报送一份资料2.2、检查程序2.2.1、根据结构工程的大小，协会将组织专家在主体结构施工过程中进行中间检查2.2.2、检查表中的钢筋工程、预应力钢筋工程、模板工程由质监站在日常监督工作中评定2.2.3、主体结构封顶后的10天内，施工企业应通知协会组织专家进行主体结构的最终检查2.3、评选2.3.1、协会每半年（当年的1月和7月）一次进行优质结构工程的汇总和评选第三章深圳市优质结构工程奖评审程序3.1、基本要求3.1.1、施工企业应当编制全过程工程创优目标计划，重点突出结构创优。

3.1.2、施工企业健全质量保证体系及质量措施。

3.1.3、施工企业应编制完整的施工组织设计和施工方案，并经相关部门和单位审核认可。

3.1.4、施工技术有创新，新工艺、新技术、新材料、新设备运用效果良好。

3.1.5、创优规划基本要求3.1.5.1、工程概况3.1.5.2、施工管理组织机构3.1.5.3、各级质量管理制度3.1.5.4、各级管理人员质量责任3.1.5.5、分部分项工程施工方法和技术措施3.1.5.5.1、定位测量放线与工程测量3.1.5.5.2、土方、垫层工程及降水、排水措施3.1.5.5.3、钢筋工程3.1.5.5.4、模板工程3.1.5.5.5、砼工程3.1.5.5.6、砌体工程3.1.5.6、工程质量通病及预防3.1.5.7、工程重点、难点的施工方法及措施3.1.5.8、新工艺、新技术、新材料、新设备的应用3.2 评分标准3.2.1、结构工程质量控制资料分占30分3.2.2、主体结构质量占70分，其中：3.2.2.1、结构工程观感质量占20分3.2.2.2、砼结构工程实测及实体检验占20分3.2.2.3、填充墙砌体结构工程实测占10分3.2.2.4、钢筋工程质量占15分。
