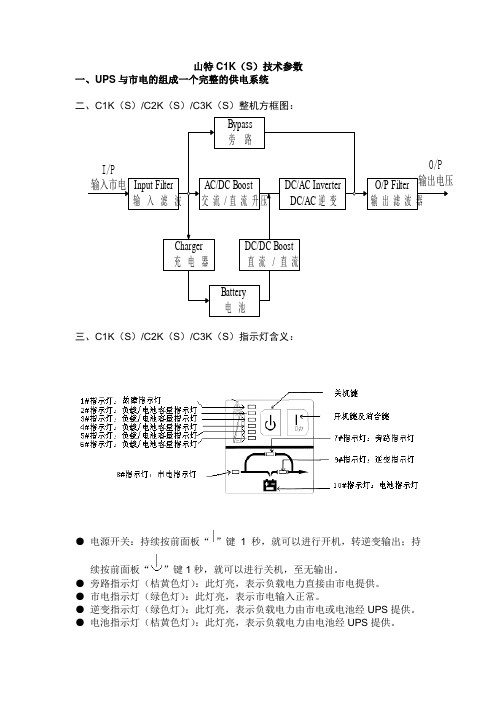

山特C1K（S）技术参数一、UPS与市电的组成一个完整的供电系统二、C1K（S）/C2K（S）/C3K（S）整机方框图：三、C1K（S）/C2K（S）/C3K（S）指示灯含义：●电源开关：持续按前面板“”键1秒，就可以进行开机，转逆变输出；持续按前面板“”键1秒，就可以进行关机，至无输出。
●旁路指示灯（桔黄色灯）：此灯亮，表示负载电力直接由市电提供。
●市电指示灯（绿色灯）：此灯亮，表示市电输入正常。
●逆变指示灯（绿色灯）：此灯亮，表示负载电力由市电或电池经UPS提供。
●电池指示灯（桔黄色灯）：此灯亮，表示负载电力由电池经UPS提供。
●故障指示灯（红色灯）：此灯亮，表示UPS发生异常状况。
●2#~6#灯（第2#灯为桔黄色灯，第3#~6#灯为绿色灯）：表示负载容量或电池容量，在市电模式仅表示负载容量，在电池模式仅表示电池容量。
应用C6K （S ）~3C20KS 指示灯状态及意义：指示灯自上向下排序：指示灯1：红色，故障指示灯，此灯亮，UPS发出连续报警声，表示UPS 有异常状况，设备直接由市电供电。
指示灯2 ，黄色，指示灯3 ~ 指示灯6，绿色，显示负载大小或电池容量。
指示灯1亮时，指示灯2~6分别显示UPS 不同的故障状态UPS 运行于市电模式或旁路状态，指示灯自上向下显示负载的容量大小。
UPS 运行于电池模式，指示灯显示电池容量的百分比高低，指示灯由下往上依次熄灭。
1#，2#灯显示过载1#，3#，4＃灯显示内部通讯异常 1#，4#灯显示BUS 电压异常1#，5#灯显示逆变电压异常 1#，6#灯显示过温 十、并联冗余指示灯分析及处理：1、并联冗余系统C6K（S）~3C20KS每台UPS均内置并机卡，并机不需要再选购并机卡。
2、并联冗余C6KS电池线规格为3PIN 12AWG规格。
3、并联冗余C10KS电池线规格为5PIN 2.5平方mm。
4、并联冗余机器的长效机不可以通过机内并联多块同规格充电板来提高充电效率。
霍尔式电子点火系由内装霍尔信号发生器的分电器、点火器、火花塞、点火线圈等组成。
下面一以桑塔纳轿车用霍尔式点子点火系统为例说明其工作过程。
桑塔纳轿车用霍尔式点子点火系统图见图4-28。
一、霍尔信号发生器1．霍尔效应原理图见图4-29。
当电流通过放在磁场中的半导体基片，且电流方向和磁场方向垂直时，在垂直于电流和磁场的半导体基片的横向侧面上产生一个与电流和磁场强度成正比的电压，这个电压称为霍尔电压。
2．组成霍尔信号发生器位于分电器内，其结构见图4-30。
主要由分电器轴带动的触发叶轮、永久磁铁、霍尔元件等组成。
霍尔元件实际上是一个霍尔集成块电路，内部原理图见图4-31所示。
因为在霍尔元件上得到的霍尔电压一般为20mV，因此必须将其放大整形后再输出给点火控制器。
3．工作原理霍尔信号发生器工作原理图见图4-32。
分电器轴带动触发叶轮转动，当叶片进入磁铁与霍尔元件之间的空气隙时，磁场被旁路，霍尔元件不产生霍尔电压，霍尔集成电路末级三极管截止，信号发生器输出高电位；当触发叶轮离开空气隙，永久磁铁的磁力线通过霍尔元件而产生霍尔电压，集成电路末级三极管导通，信号发生器输出低电位。
叶片不停的转动，信号发生器输出一个矩形波信号，作为控制信号给点火器。
由点火器控制初级电路的通断。
霍尔信号发生器完成功能时波形见图4-33。
4．优缺点工作可靠，寿命长；发动机起动性能好；价格较高。
二、点火控制器桑塔纳轿车点火系器外形结构见图4-34。
点火控制器内部采用意大利SGS-THOMSON 公司生产的L497专用点火集成块，见图4-35。
该点火控制器具有初级电流上升率的控制、闭合角控制、停车断电保护和过电压保护等功能。
三、点火系的工作过程霍尔电子点火系（点火器内装专用点火集成块）原理图见图4-36。
1．基本功能（1）发动机工作时，分电器轴带动霍尔信号发生器的触发叶轮旋转。
当触发叶轮的叶片进入空气隙时，信号发生器输出高电压信号11～12V，使点火控制器集成电路中末级大功率三极管导通VT，点火系初级电路接通：电源“＋”→点火线圈W1→点火控制器（三极管VT）→搭铁。
山特(Santak)牌UPS电源工作原理及维修方法UPS的品牌较多，这里以山特(Santak)牌C系列3kVA在线式UPS为例叙述其工作原理及维修方法，供电源技术工程人员参考。
1 性能参数与系统框图(1) 性能参数如表1所示，这里同时把该系列1kVA及2kVA产品的性能参数一并列出，供比较用。
表1 山特C1kVA/ C2kVA/ C3kVA性能参数:型号 项目 C1k C2k C3k额定容量 （输出） 1kVA 2kVA 3kVA电压 160～276V输入频率 50Hz±5%电压 220V频率 50Hz电压稳定度 ±2%频率稳定度 ±0.5%（电池供电）输出超载能力 110%(10s)130%(200ms)直流电压 36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8电池备用时间（满载/半载）7分钟/17分钟8分钟/25分钟 5分钟/20分钟 充电时间 回充至90% 8h转换时间 停电或复电 零中断噪音 1m距离 <45dB <50dB批示灯 负载、电池供电及UPS运转状态批示灯等电池放电 当输入断电时每4s发出警告声，当电池将用尽时每秒发警告声警报声音UPS异常 连续声 输出插座 4个通讯接口（DB-9P） NOVELL及RS232接口断电、电池低电压，遥控UPS开、关 温度 0℃~40℃环境湿度 10%~90%（不结露）重量（净重） 14.5kg 35kg 36kg 外形尺寸（mm） W×D×H 145×405×220195×455×330(2) 系统框图上图所示，当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V的直流电压对蓄电池充电；当市电中断时，蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入，使输出实现不间断供电。
山特6K(S)维修手册客服部刘成勇：2012/2/24一、整机方框图二、整机架构图三、整机接线图四、功能及外观简介列表五、功率器件、芯片等材料的位号、型号与规格六、充电器线路分析与维修参考数据七、功率板线路分析与维修参考数据（以03版为准）八、故障灯号指示及其意义九、维修流程图十、5V、12V、24V、PWM+、PWM-等信号测量部位十一、测试注意事项一、山特6K(用以上）（S）整机方框图Fig.1整机方框图二、整机架构图Fig.2整机架构图三、整机接线图四、功能及外观简介列表一、外部结构1．前面板1.1.触摸式开关“ON”：启动逆变输出的开关，未打开开关时送入市电，UPS旁路输出，此时仅充电器及电源部分工作；持续按下此开关约1秒后UPS执行开机动作，（切记：持续按键时间要足够，否则将不能开机，蜂鸣器会过一段时间鸣叫一次。
在800电话里经常出现不能开机的误操作是由于开机时间不够。
）UPS进入BYPASS状态，待INVERTER工作正常后，UPS由BYPASS输出转为INV输出。
此开关在电池供电时兼有蜂鸣器消音功能。
（开机键、静音键）1.2.触摸式开关“OFF”：关闭UPS逆变输出的开关。
市电正常工作模式，持续按下此开关约1秒，UPS转为旁路输出。
电池工作模式，持续按下此开关约1秒，UPS 面板全黑，蜂鸣器不叫，UPS 切断输出。
（关机键）1.3. 负载指示灯及电池容量指示灯：显示负载大小百分比及电池容量百2．后盖板1）接线端子台：市电、负载接线用，市电最大输入电流为29.6A ； 2）输入主开关：最大输入电流为35A ； 3）输入旁路开关：最大输入电流为35A ；4）维修开关（选配件）：在不断电的情况下进行维护用； 5）束线架：用于固定输入、输出线材；6）风扇：2个散热风扇（12V/3.12W 和12V/10.8W ），用以降低机内温度和侦测风扇转速，以防转速过低机器故障，整机安装时需注意后盖板与障碍物（如墙壁）间的距离（20cm 以上），以维持散热良好；7）界面插座：后盖板上有一个界面插座，为网络界面； 8）外接电池插座孔（长效型）：240VDC/25A ；9）计算机接口：标准DB9线插座，通过串口线与PC 机进行通讯。
