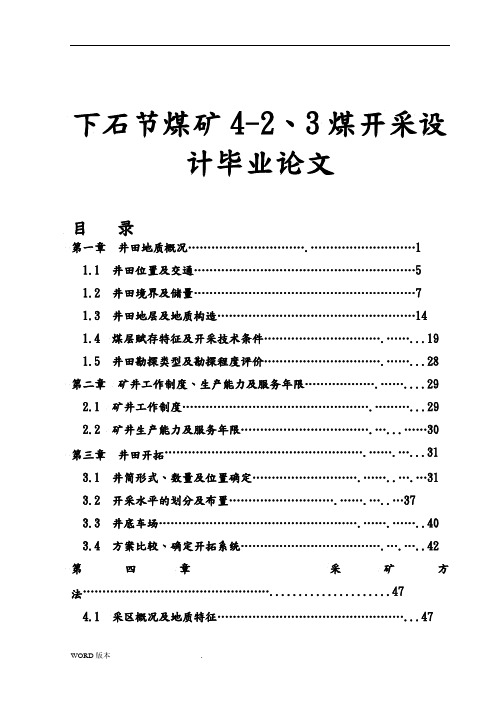

下石节煤矿4-2、3煤开采设计毕业论文目录第一章井田地质概况 (1)1.1 井田位置及交通 (5)1.2 井田境界及储量 (7)1.3 井田地层及地质构造 (14)1.4 煤层赋存特征及开采技术条件 (19)1.5 井田勘探类型及勘探程度评价 (28)第二章矿井工作制度、生产能力及服务年限 (29)2.1 矿井工作制度 (29)2.2 矿井生产能力及服务年限 (30)第三章井田开拓 (31)3.1 井筒形式、数量及位置确定 (31)3.2 开采水平的划分及布置 (37)3.3 井底车场 (40)3.4 方案比较、确定开拓系统 (42)第四章采矿方法 (47)4.1 采区概况及地质特征 (47)4.2 采区的划分 (48)4.3 采区巷道布置 (49)4.4 采区生产安排 (49)4.5 巷道掘进 (50)4.6 采矿方法 (54)4.7 工作面设备确定 (57)4.8 劳动组织 (58)4.9 技术经济指标分析 (59)第五章矿井通风与安全 (60)5.1 影响矿井通风安全的因素 (60)5.2 矿井通风系统 (61)5.3 灾害防治及安全设备 (68)第六章矿井主要设备 (71)6.1 辅助提升设备 (71)6.2 主运输设备选型 (73)6.3 矿井通风设备 (76)6.4 矿井排水设备 (77)6.5 矿井供电设备 (78)第七章环境保护 (80)7.1 环境现状及地面保护物概况 (81)7.2 主要污染源及污染物 (82)7.3 资源开发对生态环境影响与评价 (84)7.4 资源开发环境损害控制与生态重建 (85)7.5 矿区环境保护与生态重建投资估算 (87)7.6 主要结论 (88)附图1、煤矿开拓平面图2、煤矿开拓剖面图3、采煤方法图4、采区配置及机械配置图5、采区巷道布置剖面图第一章井田地质概况1.1井田位置及交通1.1.1交通位置下石节井田地处黄~陇侏罗纪煤田焦坪矿区西南部，鄂尔多斯台向斜的南缘，行政区划分隶属于省市耀县瑶曲乡，位于市耀县北部，距市区约54km，井田中心的地理坐标为东经108°51ˊ，北纬35°13ˊ。
铜川分局（总计139个，国有重点15个，国有地方24个，乡镇煤矿100个）一.国有重点（15个）1.下石节煤矿2.陈家山煤矿3.王石凹煤矿4.东坡煤矿5.徐家沟煤矿6.鸭口煤矿7.玉华煤矿8.金华山煤矿9.黄陵矿业集团公司一号煤矿10.黄陵矿业集团公司二号煤矿11.陕煤建司双龙煤矿12.陕煤苍村煤业有限责任公司13.陕煤瑞能煤业有限责任公司14.蒲白黄陵建北煤矿15.蒲白黄陵建新煤矿二.国有地方（24个）1.耀州区照金矿业有限公司2.耀州区照金煤矿3.耀州区秀房沟煤矿4.耀州区玉峰煤业有限公司5.西川煤矿（市属，在耀州）6.陕西省崔家沟煤矿（在耀县）7.集华柴家沟矿业有限公司柴家沟煤矿8.宜君县宜源矿业有限公司（马坊）9.印台区成鑫煤炭有限责任公司10.贯屯煤矿（市属，在宝塔）11.延安市宝塔区建设煤矿12.富县牛武煤炭股份合作公司13.红石岩煤矿14.延安市属车村煤矿15.延安市属金龙公司(更名车村二号煤矿)16.黄陵县属南川二号煤炭实业有限公司17.黄陵县属南川一号煤炭实业有限公司18.黄龙县小寺庄煤矿有限责任公司19.延长县石马科煤矿20.子长县恒发煤炭股份合作公司21.子长甄家沟煤业有限公司22.子长南家咀矿业有限公司23.延安市禾草沟煤矿24.延安市禾草沟煤矿二号井三.乡镇（100个）1.铜川市耀州区董家河镇董陈煤矿2.铜川市耀州区瑶曲镇四O二煤矿3.铜川市耀州区照金镇薛家寨煤矿4.铜川市耀州区照金镇后芋园煤矿5.铜川市耀州区瑶曲镇西河煤矿6.铜川市耀州区照金镇白石崖煤矿7.铜川市耀州区瑶曲镇衣食村第一煤矿8.铜川市耀州区瑶区镇杏树坪村万兴煤矿9.铜川市耀州区照金镇东川煤矿10.耀州区瑶曲镇诚通能源开发部鑫瑶煤矿11.耀州区潜能公司君安煤矿二号井12.铜川市耀州区照金镇田玉煤业有限公司13.铜川市耀州区照金镇峪兴矿业有限责任公司14.铜川市耀州区瑶曲镇锦润煤矿15.铜川市耀州区庙湾镇春林煤矿16.铜川市耀州区玉金矿业有限公司17.铜川市耀州区照金镇金田煤业有限公司18.铜川市耀州区石柱东沟煤矿19.铜川市耀州区铜鑫煤矿20.和顺煤矿21.铜川昌盛煤矿有限责任公司22.铜川华鑫矿业有限公司23.铜川恒兴天成矿业有限责任公司24.铜川嘉盛煤业有限公司25.铜川市东胜矿业有限公司26.铜川市鑫德煤矿有限责任公司27.宜君县龙门沟矿业有限责任公司28.宜君县丰盛煤矿29.宜君县兴宜煤矿30.宜君县宏远煤矿31.宜君县昊泰煤矿32.铜川宏远实业有限公司33.铜川新元实业有限公司乔子梁煤矿34.铜川宏业工贸有限责任公司35.铜川永红煤业有限公司36.铜川市印台区秦泰煤业有限公司37.铜川市印台区鼎鑫煤业有限公司38.铜川市印台区凯达煤业有限公司39.铜川市印台区马家河村民兴煤矿40.铜川市鸿润丰煤业有限公司41.铜川市印台区鼎盛煤矿42.铜川市印台区鹏辉煤业有限公司43.铜川市印台区呈祥煤业有限公司44.铜川市宏达煤业有限公司45.铜川市印台区珠峰煤业有限公司46.铜川市印台区高楼河乡洞子沟煤矿47.延安市宝塔区红安煤业有限责任公司48.延安市宝塔区新鑫源煤矿49.延安市宝塔区宝贸煤矿有限责任公司50.延安市宝塔区林坪煤业有限责任公司51.延安市宝塔区四咀煤炭有限责任公司52.宝塔区向华煤矿53.富县牛武镇柳梢湾煤矿54.富县牛武镇郭家洼煤矿55.富县牛武镇安喆煤矿56.富县复兴煤矿57.富县德馨煤矿58.黄陵县仓村乡金嘴沟煤矿59.茂源煤矿60.店头镇北川第一煤矿61.李章河二矿62.苍村乡苍村沟煤矿63.沙场沟煤矿64.超强煤矿65.秋林子村办矿66.寺湾村办二矿67.康岩底南川二号矿68.田庄镇石牛沟煤矿69.隆坊镇下芋子沟煤矿70.店头石牛沟东升矿71.太贤乡石牛沟煤矿72.店头镇曹家峪石牛沟煤矿73.金穗煤矿74.黄陵县阿党棋智煤矿75.黄陵县明星煤业有限公司76.黄陵县店头宏兴煤业有限公司77.黄陵县天顺煤矿78.黄陵县店头兴隆煤矿79.黄陵县东方煤炭有限公司80.黄陵县腾达煤矿81.黄陵县平安煤业有限责任公司82.黄陵县店头丰源煤矿83.集贤煤矿84.延长县郑庄镇刘塔煤矿85.延长县郑庄联营煤矿86.延川县泰丰煤矿87.延川县新泰煤矿88.子长县双富煤矿89.子长县石家沟煤矿90.子长县永明煤矿91.子长县前进煤矿92.子长县扇咀煤矿93.子长县余家坪乡志安煤矿94.子长县合营煤矿95.子长县自备煤矿96.子长县中达焦家沟煤矿97.子长县洪水沟煤矿98.子长县永兴煤矿99.子长县天任煤矿100.子长县兴旺煤矿。
下石节矿3#煤层综采工作面设备选型配套及开采工艺[摘要]本文介绍了陕西陕煤铜川矿业有限公司下石节煤矿厚煤层综采设备的选型及开采工艺情况，为类似条件下的矿井在综采工作面设备选型配套及开采工艺的选择上，提供了一定的参考依据。
【关键词】厚煤层；开采设备；选型；大采高采煤工艺1.引言随着煤矿开采技术的发展更新，目前从开采的安全性，煤炭的回收率上，一次采全高开采技术均有较强的优势。
在下石节煤矿3#煤层的开采中，工作面选用综采一次采全高技术进行回采，选择一套适合本矿条件的综采设备便尤为重要，现就本矿设备选型情况进行总结，为类似条件下的矿井在大采高工作面的设备选型提供一定的参考依据。
2.工作面概况该工作面煤层局部可采，厚度变化在4.0～5.5m之间，平均4.76m。
煤层直接顶板以泥岩为主；底板以粉砂岩为主。
3.工作面设备选型与配套3.1 工作面年生产能力核定在工作面长度一定的条件下，回采工作面年产量主要取决于采煤机截深、牵引速度和开机率。
综采工作面长度210m，采煤机截深为0.8m，工作面平均采高5.09m，采煤机开机率为50%。
采煤机每割一刀煤的产量为：Qg=L×B×H×r×K式中：Qg--割一刀煤产量，t；L--工作面长度，取210m；B--采煤机截深，0.8m；H--采煤机平均割煤高度，5.09m；r--煤容重，1.44t/m3；K--采煤机割煤回收率，取0.95。
可得：Qg=1169t。
工作面采用“三、八”制作业，两班生产，一班检修，每天6刀煤，按年工作330天计算，工作面年产量为：2.2Mt。
3.2 主要采煤设备选型3.2.1采煤机3.2.1.1采煤机滚筒的确定工作面最大采高 5.6m，推荐滚筒直径D=φ3000mm，要求采煤机最小采高3.5m，最大采高为5.6m。
3.2.1.2采煤机装机功率的确定工作面配套设备年生产能力2.2Mt，按“三、八”制工作方式，每班工作8小时，开机率50%计算。
山东：山东省煤炭工业办山东煤矿安全监察局济二煤矿济三煤矿鲍店煤矿兴隆庄煤矿东滩煤矿南屯煤矿北宿煤矿杨村煤矿天池矿赵楼矿大方矿贵州：青龙矿发耳矿五轮山龙凤矿对江矿巨野煤矿白庄煤矿曹庄煤矿查庄煤矿陶阳煤矿大封煤矿杨庄煤矿梁宝寺煤矿淄矿集团公司葛亭矿岱庄矿济北矿埠村煤矿岭子煤矿唐口煤业公司亭南煤业公司舜天矿业石谷煤矿西河煤矿许厂煤矿柴里煤矿蒋庄煤矿滨湖煤矿新安煤矿高庄煤矿八一煤矿井亭煤矿甘霖煤矿大兴煤业山家林煤矿陶庄煤矿新源煤矿付村煤矿田陈煤矿良庄矿盛泉矿业万祥矿业翟镇矿黑沟煤业华丰矿龙固矿井潘西矿鄂庄矿华泰矿业孙村矿华恒矿业梁家煤矿洼里煤矿北皂煤矿盘道矿西梁矿车道沟矿古城煤矿田庄煤矿新驿煤矿邱集煤矿马坊煤矿株柏煤矿王楼煤矿运河煤矿落陵煤矿菜园煤矿崔庄矿太平煤矿金桥煤矿横河煤矿赵坡煤矿北徐楼煤矿单家村煤矿唐阳煤矿义能煤矿鄂尔多斯裕隆富祥煤矿三河口生建煤矿山东省里彦煤矿山东新阳煤矿山东聚源煤矿集团山东漳村煤矿山东黄河北煤矿泰安市阳光矿业有限公司崖头煤矿巨野煤矿里能集团鲁西煤矿新泰煤矿金阳矿业集团石集煤矿山东省坊子煤矿王家寨煤矿莲花山煤矿翟镇煤矿山东沂源县煤矿华宁矿业山东省新泰市汶南煤矿新疆沙吉海煤矿鲁能泰山西周矿业鲁能河曲电煤-上榆泉煤矿济矿鲁能煤电鲁能菏泽煤电开滦(集团)有限责任公司钱家营矿业公司机电科杜军矿务局机电公司鸭口矿东坡矿徐家沟矿金华山矿王石凹矿陈家山矿下石节矿玉华矿白水煤矿朱家河煤矿中能煤田有限公司下榆阳煤矿南桥煤业西固煤业黄陵建庄矿董家河煤矿澄合二矿王村煤矿权家河煤业象山煤矿福兴煤矿桥沟煤矿桑树坪矿燎原矿马沟渠矿下峪口矿大哈拉煤矿韩家湾煤矿下沟煤矿供应公司一号煤矿黄陵县粮源开发公司煤矿王峰乡卓立矿仓村乡联庄沟四矿常兴煤矿葛泉矿章村矿显德汪矿邢台矿邢东矿东庞矿郭二庄矿陶一煤矿陶二煤矿康城矿云驾岭煤矿下花园区兴隆山煤矿下花园区长兴煤矿蔚县煤矿下花园区七一煤矿下花园区前山煤矿八宝山煤矿临城矿元氏矿一矿三矿高庄矿一矿二矿十三矿四矿五矿六矿八矿十二矿十矿五凤矿五凤二矿关岭诚信矿业新田矿杨柳矿龙门煤矿常村煤矿永华一矿永华二矿永华三矿嵩山新井吕沟煤矿云盖山煤矿一矿云盖山煤矿二矿龙王庄煤矿红岭煤矿主焦煤矿铜冶煤矿果园煤矿龙山煤矿陈四楼煤矿车集煤矿城郊煤矿三矿四矿六矿七矿八矿九矿十矿名称大同市煤炭工业局1、大同煤矿集团⑴大同煤业股份有限公司煤峪口矿同家梁矿四老沟矿忻州窑矿⑵轩岗煤电有限责任公司梨园河矿刘家梁矿焦家寨矿六亩地矿⑶朔州煤电有限责任公司铁峰煤矿王坪煤矿小峪煤矿兴峪煤矿⑷地方煤炭有限责任公司姜家湾煤矿青磁窑煤矿东周窑煤矿马口煤矿杏儿沟煤业有限责任公司⑸永定庄煤业有限责任公司⑹白洞煤业有限责任公司⑺挖金湾煤业有限责任公司⑻王村煤业有限责任公司⑼雁崖矿⑾马脊梁矿⑿大斗沟矿⒀云岗矿⒁燕子山矿⒂四台矿2、山西焦煤集团太原市煤炭工业局⑴华普焦煤集团沙曲矿井三交三号矿井三交二号矿井乡宁矿区王家岭煤矿离柳矿区乡宁矿区3、阳泉煤业集团阳泉市煤炭工业局一矿二矿三矿五矿新景矿开元公司4、潞安矿业集团14、长治市业局王庄煤矿漳村煤矿常村煤矿五阳煤矿慈林山煤业郭庄煤矿司马煤业公司屯留矿5、晋城无烟煤集团晋城市煤炭工业局高平市煤炭工业局⑴晋城蓝焰煤业股份有限公司成庄煤矿四台煤矿赵庄煤矿王台铺煤矿凤煤矿古矿高平申家庄矿业有限公司⑵沁秀煤业有限公司⑶沁水县嘉能煤业有限公司⑷赵庄二号矿6、太原煤炭气化集团炉峪口煤矿嘉乐泉煤矿晋阳选煤厂东河煤矿南山煤矿神州煤业7、山西平朔煤炭工业公司8、西山煤电集团吕梁行署煤炭工业局白家庄矿杜儿坪矿西铭矿官地矿西曲矿镇城底矿东曲矿马兰矿屯兰矿太原选煤厂9、汾西矿业集团柳湾矿高阳矿焦化厂水峪煤矿有限公司离柳新矿区两渡煤矿有限公司10、霍州煤电集团辛置煤矿曹村煤矿团柏煤矿白龙煤矿李雅庄煤矿三交河煤矿回坡底煤矿店坪煤矿木瓜煤矿吕梁山洗煤厂庞庞塔煤矿霍宝干河煤矿山浪煤矿中庄煤矿11、山西焦化股份有限公司孝义煤田二矿古县老母坡煤矿12、兰花集团大阳煤矿唐安煤矿伯方煤矿望云煤矿北岩煤矿莒ju山煤矿13、沁新集团沁新煤矿新源煤矿14、离柳焦煤集团兑镇煤矿朱家店煤矿新民二矿15、山西三元煤业16、长治经坊煤业名称1、太原市太原市煤炭工业开发公司太原市煤炭工业局太原市煤炭安全纠察支队太原市煤矿设计研究所2、大同市大同市煤炭工业局3、阳泉市阳泉市煤炭工业局4、晋中市13、晋中市安全生产监督管理局5、长治市14、长治市业局6、晋城市晋城市煤炭工业局高平市煤炭工业局7、吕梁市吕梁行署煤炭工业局8、运城市运城市安全生产监督管理局矿区安全监察站临汾市煤炭工业局10、忻州市忻州市安全生产监督管理局11、朔州市企业名称内蒙古煤炭工业局鄂尔多斯市煤炭局1、内蒙古蒙发集团内蒙古蒙发煤炭西藏明森矿业乌审旗蒙发煤化伊丰矿业棋盘井矿业2、伊泰煤炭李家粱富华井宏景塔煤矿纳林庙一号井纳林庙二号井阳湾沟煤矿3、神东煤炭分公司大柳塔煤矿上湾煤矿补连塔煤矿榆家粱煤矿哈拉沟煤矿保德煤矿乌兰木伦煤矿马家塔露天煤矿石圪台煤矿锦界煤矿4、伊东煤炭集团刘家渠煤矿大庙渠煤矿栗家塔煤矿石湾子煤矿西乌素煤矿远大煤矿大沟煤矿宏测煤矿鑫源煤矿牛连沟煤矿杨树沟煤矿孙家壕煤矿5、内蒙古汇能煤电准格尔旗宝平湾煤炭布尔洞煤炭富安煤炭公沟煤炭泰山煤矿6、满世煤炭集团点石沟煤矿永智煤矿西粱煤矿川发煤矿昶旭煤矿忽鸡图煤矿电力金阳煤矿罐子沟煤矿7、乌兰煤炭集团温家塔煤矿武家塔煤矿石圪台煤矿特拉布拉煤矿满来梁煤矿武家梁煤矿后温家梁煤矿温家梁三号煤矿曼赖壕煤矿通富煤矿兰家塔煤矿8、平庄煤矿风火沟煤矿西露天煤矿六家煤矿古山煤矿老公营子煤矿红庙煤矿元宝山露天矿白音华煤业兴山矿业瑞安矿业9、海勃湾矿业平沟煤矿老石旦煤矿公乌素煤矿露天煤矿弓家塔煤矿锁沟煤矿11、古庆华集团百灵煤矿那林苏海特煤田木里煤田12、太西煤集团兴泰煤化工业园蚕特拉焦煤生产基地长山煤矿红沙岗一号井红沙岗二号井13、神华海勃湾矿业平沟煤矿老石旦煤矿公乌素煤矿14、大雁煤业企业名称黑龙江省煤炭工业协会黑龙江煤矿安全监察局黑龙江龙煤矿业集团有限责任公司1、鸡西矿业正阳煤矿东海矿杏花矿滴到胜和矿2、鹤岗矿业新一竖井兴安竖井南山竖井峻德竖井富力皮带井新岭矿3、双鸭山矿业集贤矿东荣矿双阳煤矿七星煤矿新安煤矿4、七台河新兴煤矿桃山煤矿新立煤矿东风煤矿新铁煤矿龙湖煤矿新富煤矿向阳煤矿新强煤矿胜利煤矿建设煤矿黑龙江宝泰隆矿业公司吉林省煤安局吉林市煤炭局1、辽源矿业梅河煤矿金宝屯煤矿西安煤业公司红梅煤矿2、通化矿业松树煤矿道清煤矿永安矿业大湖矿业3、舒兰矿业一矿二矿三矿四矿五矿4、珲春矿业英安煤矿八连城煤业板石煤业5、衫松岗矿业龙马煤矿新胜煤矿辽宁省煤监局1、铁法煤业大明煤矿晓明煤矿大隆煤矿晓南煤矿大兴煤矿小康煤矿大平煤矿2、沈煤集团林盛煤矿红菱矿红阳三矿西马矿蒲河矿清水矿3、抚矿集团老虎台矿西露天矿东露天矿企业名称淮南矿业集团公司谢家集第一煤矿谢家集第二煤矿李郢孜第一煤矿李郢孜第二煤矿李嘴孜煤矿新庄孜煤矿孔集煤矿张集煤矿谢桥煤矿潘集第三煤矿潘集第二煤矿潘集第一煤矿顾桥煤矿淮北矿业集团公司淮北矿业袁庄煤矿淮北矿业岱河煤矿淮北矿业杨庄煤矿淮北矿业石台煤矿淮北矿业朱仙庄煤矿淮北矿业桃园煤矿淮北矿业祁南煤矿淮北矿业童亭煤矿淮北矿业涡北煤矿淮北临涣煤电有限责任公司淮北双龙矿业有限责任公司刘店煤矿淮北矿业集团朱庄煤矿刘庄煤矿安徽省皖北煤电集团有限责任公司安徽恒源煤电股份有限公司安徽恒源煤刘桥一矿安徽恒源煤刘桥二矿卧龙湖煤矿五沟煤矿任楼煤矿百善煤矿朱集西煤矿钱营孜煤矿祁（qi）东煤矿国投新集能源股份有限公司新集一矿新集二矿新集三矿刘庄矿建板集矿企业名称重庆市能源投资集团公司重庆煤炭集团公司重庆南桐矿业有限责任公司重庆永荣矿业有限责任公司曾家山煤业分公司青木关煤矿重庆天府矿业有限责任公司重庆天府矿业公司"重庆天府矿业公司三汇一矿"重庆天府矿业公司磨心坡煤矿重庆恒宇矿业有限公司重庆松藻煤电有限责任公司打通一矿石壕煤矿逢春煤矿松藻煤矿同化煤矿恒宇矿业公司企业名称云南东源煤业集团（东源煤电股份）有限公司云南先锋煤业有限公司一平浪煤矿田坝煤矿后所煤矿羊场煤矿恩洪煤矿可保煤矿圭山煤矿企业名称贵州盘江煤电(集团)有限责任公司火铺矿山脚树煤矿金佳煤矿月亮田煤矿老屋基煤矿土城煤矿老屋基洗煤厂盘北洗煤厂贵州水城矿业集团有限责任公司那罗煤矿大湾煤矿大河边煤矿老鹰山煤矿中岭矿业公司格目底矿业公司六枝工矿（集团）有限责任公司六枝工矿(集团)有限责任公司四角田分公司企业名称四川省川南煤业有限责任公司攀枝花煤业(集团)有限责任公司小宝鼎煤矿太平煤矿花山煤矿大宝鼎煤矿四川华蓥山广能集团" 李子垭煤业有限责任公司"绿水洞煤业公司李子垭南煤业有限责任公司龙滩煤电有限责任公司四川达竹煤电(集团)有限责任公司金刚煤矿柏林煤矿白腊坪矿业分公司铁山南矿业分公司斌郎煤矿小河嘴煤矿四川芙蓉集团白皎煤矿杉木树矿红卫煤业有限责任公司企业名称青山泉煤矿韩桥矿垞城煤矿义安煤矿夹河煤矿权台煤矿旗山煤矿平凉新安煤矿庞庄煤矿张双楼煤矿卧牛山煤矿三河尖煤矿九里山矿业公司张集煤矿新河煤矿马庄煤矿新湖煤矿沛城煤矿陈楼煤矿龙固煤矿大刘煤矿新庄煤矿永固煤矿柳新煤矿柳泉煤矿孔庄煤矿姚桥煤矿龙东煤矿徐庄煤矿白集煤矿唐庄煤矿瓦庄煤矿马庄煤矿利国煤矿王庄煤矿拾屯煤矿九里山煤矿李堂煤矿企业名称海石湾煤矿天祝煤矿窑街煤矿大有煤矿三矿金河煤业公司魏家地煤矿大水头煤矿红会第一煤矿红会第四煤矿王家山煤矿王家山煤矿一号井王家山煤矿二号井王家山煤矿四号井王家山煤矿五号井宝积山煤矿红会第三煤矿1.砚北煤矿2.华亭煤矿3.陈家沟煤矿4.东峡煤矿马蹄沟煤矿山寨煤矿新窑煤矿公司新柏煤矿公司净石沟煤矿大柳煤矿长征煤矿二矿企业名称周源山煤矿宝源煤矿唐洞煤炭有限公司祥和煤业有限责任公司马田煤业有限公司新星煤矿爱河山煤矿湘永分公司高泉塘煤矿桐子山煤矿湘永矿业公司街洞煤业有限责任公司南阳煤业公司南阳庙矿淝江矿前进矿白山坪煤矿红卫煤矿五亩冲煤矿湘东矿业公司高陂矿业公司金竹山煤矿牛马司煤矿洪山殿煤矿利民煤矿恩口煤矿企业名称株树煤矿秀山煤矿松屏煤矿东井煤矿袁仓煤矿胡家湾煤矿尖岩河煤矿鸽子潭煤矿陈家河一井陈家河二井坛子口东坡二号、西坡三号、后湾煤矿麻沙煤田一号矿井企业名称神华集团石炭井二矿大峰煤矿（羊齿井，露天矿）红梁煤业公司乌兰煤矿金贺兰公司石炭井白芨沟煤矿磁窑堡煤矿羊场湾三矿灵新煤矿石嘴山一，二矿汝箕沟煤矿石沟驿煤矿设计院银辰煤矿松山工贸公司大磴沟煤矿福利厂沙巴台煤矿梅花井煤矿枣泉煤矿清水营煤矿马家滩矿灵武煤矿宁夏积家井煤业有限公司企业名称默勒煤矿外力哈达煤矿木里煤田青海西海煤电公司多隆二矿青海西海煤电公司默勒二分矿青海西海煤电公司祁连三矿青海西海煤电公司祁连一矿青海西海煤电公司多隆二矿青海西海煤电公司默勒二分矿企业名称丰城矿务局丰龙矿井江西新余矿业有限责任公司英岗岭矿务局天河煤矿花鼓山煤矿八景煤矿大光山煤矿棠浦煤矿乐平矿务局安源煤矿新洛煤电有限责任公司玉都煤矿窑山煤矿新湖煤矿杨井煤矿"鸣山煤山""涌山煤矿""涌山镇沿沟煤矿""寿安镇仙槎煤矿""涌山镇东方红煤矿""蒲田乡洪门口煤矿"沿沟矿业有限责任公司"镇头镇立新煤矿""湖云乡白马煤矿"武宁县煤矿南田煤矿副山煤矿罗坑煤矿横峰铺前煤矿江西英岗矿务局。
文章编号下石节矿风井软岩支护技术研究陈晓祥王世斌雷铁山中国矿业大学江苏徐州铜川矿务局下石节煤矿陕西铜川摘要针对下石节煤矿风井的地质条件分析了现有风井支护的破坏原因锚注支护的加固机理以及锚注加固在该风井的应用情况关键词软岩巷道锚喷锚注支护中图分类号文献标识码引言极软岩动压巷道一直是巷道支护的难点之一目前由于极软岩巷道不能为锚杆提供可靠的着力基础锚杆支护主要使用在围岩稳定程度较高的巷道在软岩巷道深井巷道等复杂困难条件下正在进行试验研究下石节风井为斜井以往都采用以砌碹为主的被动支护形式这种支护形式初撑力低只有在围岩变形后随着围岩变形的增加支护阻力逐渐增大此时由于围岩变形急剧增大引起围岩松动压力和变形压力增大造成碹帽变形破坏局部碹帽下沉出现尖顶平顶现象且碹帽被挤压破碎同时伴有严重的的底臌现象在软岩巷道内采用砌碹支护巷道返修率高资金投入大平均每就得返修一次严重影响矿井安全生产由于风井反复维修碹帽顶部软岩多次松动脱层离层造成风井存在多处高冒区而冒顶顶部没有好的办法充填接顶使风井围岩的松动圈不断扩大在该风井锚注支护试验段由于顶板岩层多次跨落松动已形成了一个很不稳定的再生伪顶其厚度在给风井的正常使用和维修带来极大威胁锚注支护先通过锚杆支护主动加固围岩形成锚岩支护体以达到允许一定变形及卸压的作用充分发挥围岩的自承能力然后对围岩注浆加固提高岩体强度同时发挥锚杆支护的锚固作用实现巷道围岩的长时稳定试验巷道的工程地质性质下石节风井以泥岩粘土岩炭质泥岩和花斑泥岩为主其厚达以上该泥岩呈紫褐色极为破碎团块状结构遇水易膨胀富滑面易冒落风井软岩支护试验段顶板花斑泥岩平均厚度其上为厚的炭质泥岩和左右的粉砂岩及砂质泥岩该上段花斑泥岩较厚底板为的花斑泥岩下段花斑泥岩较薄底板多为灰白色细砂岩整个软岩支护试验段围岩岩性较差锚注支护机理分析锚杆支护的锚固力在很大程度上取决于所锚岩体的力学性能软岩动压巷道的可锚性差是造成锚杆锚固力低和失效的重要原因锚杆和注浆都是巷道等岩土工程支护的基本形式利用锚杆兼做注浆管实现锚注一体化是解决这一难题的一项新的途径注浆后浆液将松散破碎的围岩胶结成整体从而提高了岩体自身强度有效地改变岩体的力学物理性质实现利用围岩本身作为支护结构的一部分充分调动围岩的自承能力采用注浆锚杆注浆可以利用浆液封堵围岩裂隙隔绝空气防止围岩风化且能防止围岩被水浸湿而降低围岩的本身强度提高围岩稳定性利用注浆锚杆注浆充填围岩裂隙配合锚喷支护可以形成一个多层有效组合拱即喷网组合拱锚杆压缩组合拱及浆液扩散加固拱从而扩大了支护结构的有效承载范围提高了支护结构的整体性和承载能力注浆加固后能使普通的端锚锚杆实现全长锚固从而提高了锚杆的锚固力和可靠性保证收稿日期作者简介陈晓祥男硕士研究生主要从事巷道围岩控制数值分析和等领域的研究工作矿山压力与顶板管理了支护结构的稳定 且注浆锚杆的本身为全长锚固锚杆 他们共同将多层组合拱连成一个整体 共同承载 提高了支护结构的整体性注浆后由于组合拱厚度的加大 这样又能减少作用在底板上的载荷集中度 有利于减少底板岩石中的压力 减轻底臌 从而提高了支护结构的承载能力 扩大支护结构的适应性 对于节理裂隙发育的煤层和岩体 注浆可改变围岩的松散结构 提高粘结力和内摩擦角 封闭裂隙 阻止水对岩体的侵蚀 使岩体强度显著提高 注浆加固可为锚杆提供可靠的着力基础 使锚杆对松碎围岩的锚固作用得以发挥 但是注浆只能在围岩的一定深度进行 软岩巷道围岩表面往往已完全破裂 形成了一定宽度的破裂层 所以注浆无法在围岩表面进行 还需与锚喷支护共同维持巷道围岩周边的稳定 因此 采取锚杆与注浆相结合的方法 使锚杆和注浆各自的适用范围得到扩展 大大提高了对软岩的支护效果 扩大了锚杆的使用范围 锚注结合加固围岩的原理 如图 所示图 锚注结合加固巷道围岩原理示意图外锚内注式锚杆 锚杆加固圈 注浆加固圈 岩层巷道周边位移观测下石节矿风井 非锚注段和锚注段围岩两帮观测结果 如图 所示 可以看出与非锚注段相比 锚注加固后巷道围岩位移明显减小 围岩变形得到有效控制巷道锚注试验段两帮位移量为巷道非锚注段两帮超过 是前者的 倍 巷道锚注试验段顶板下沉量为 而非锚注段多数达 以上 由此可见 非锚注段围岩变形远远大于锚注试验段 非锚注段受掘进工作面动压影响最强烈范围是工作面前方 至工作面后方而巷道锚注试验段受掘进工作面动压影响图 下石节矿风井锚注支护扩巷掘进期间的围岩变形非锚注段 锚注段最强烈范围是工作面前方 至工作面后方 且非锚注段比锚注段巷道受动压影响的时间长 影响更剧烈非锚注段巷道受动压影响时出现冒顶 片帮等现象占巷道总量的 以上 而锚注试验段 除极少数出现混凝土喷层局部剥落外 稳定性良好 经受住了掘进动压的影响 不需要采取其它的加强支护措施 结论与体会采用锚注支护技术 在空间及时间上允许采用交叉作业 为快速维修巷道奠定了基础 大大提高了巷道施工进度对修复巷道采用锚注支护技术 简化了修复工序 降低了劳动强度 减少了修复工程量 为大地压软岩巷道找到了一条安全快捷的修复方式 采用锚注支护技术 将松散破碎的围岩胶结成整体 提高了岩体的强度 使巷道保持稳定而不易产生破坏利用注浆充填围岩裂隙 配合锚喷支护 可以形成一个多层有效组合拱 极大的提高了支护结构的整体性和围岩的自身承载能力将锚注支护技术应用于高应力软岩巷道 为解决类似条件下巷道支护问题提供了先进技术 下石节煤矿风井锚注支护试验的结果表明 锚注支护技术适合该矿软岩巷道的支护和治理 锚注支护技术 将会在该矿迅速推广应用参考文献谢文兵 陆士良 殷少举 软岩硐室围岩加固作用与浆液扩散规律 中国矿业大学学报 陆士良 汤雷 杨新安 锚杆锚固力与锚固技术北京 煤炭工业出版社矿山压力与顶板管理下石节矿风井软岩支护技术研究作者：陈晓祥， 王世斌， 雷铁山作者单位：陈晓祥(中国矿业大学,江苏,徐州,221008)， 王世斌,雷铁山(铜川矿务局下石节煤矿,陕西,铜川,710000)刊名：矿山压力与顶板管理英文刊名：GROUNT PRESSURE AND STRATA CONTROL年，卷(期)：2003,20(2)被引用次数：5次1.谢文兵;陆士良;殷少举软岩硐室围岩加固作用与浆液扩散规律 1998(04)2.陆士良;汤雷;杨新安锚杆锚固力与锚固技术 19981.贾亚民.JIA Ya-min常村矿新掘双轨石门软岩支护工程设计[期刊论文]-中州煤炭2009(8)2.温玉忠.WEN Yu-zhong软岩支护系统研究[期刊论文]-煤炭技术2007,26(4)3.胡长青.HU Chang-qing刘庄煤矿巷道变形分析与防治措施[期刊论文]-煤矿开采2008,13(3)4.包正明.孔德山.王建军.赵久良深井软岩支护新技术的研究与实践[会议论文]-20085.张庆伟软岩巷道在高应力作用下变形破坏的支护对策[期刊论文]-焦作师范高等专科学校学报2008,24(2)6.包正明.孔德山.王建军.赵久良.BAO Zheng-ming.KONG De-shan.WANG Jian-jun.ZHAO Jiu-liang深井软岩支护新技术的研究与实践[期刊论文]-煤炭技术2008,27(9)7.姜凤彬.谭记圆软岩巷道支护施工实践[期刊论文]-煤炭科技2009(3)8.康乔煜.KANG Qiao-yu口前煤矿松软破碎煤巷支护方法的研究[期刊论文]-山西煤炭2010,30(3)9.孙俊东注浆加固技术在软岩支护中的应用[期刊论文]-中国煤炭工业2010(3)10.李云晓.王振江.方周.Li Yunxiao.Wang Zhenjiang.Fang Zhou松软围岩支护技术在告成煤矿的应用[期刊论文]-江西煤炭科技2009(2)1.王钰.梁志荣.闫斌移某矿运输大巷锚注加固技术研究[期刊论文]-能源技术与管理 2006(3)2.胡居宝.陈晓祥.曹继红大断面大倾角软岩斜井锚杆支护试验研究[期刊论文]-能源技术与管理 2005(1)3.张贵连.陈晓祥.曹继红临涣矿运输大巷锚注加固技术研究[期刊论文]-矿山压力与顶板管理 2004(3)4.史世杰.陈晓祥.谢文兵锚注支护机理及其在临涣矿大巷修复中的应用[期刊论文]-江苏煤炭 2004(2)5.杨重存公路隧道断层破碎带信息化施工技术研究[学位论文]博士 2004本文链接：/Periodical_ksylydbgl200302006.aspx。
矿用混凝土搅拌机电气控制系统的设计与应用
王仰毅;王新堂;苏文超;刘猛;霍小泉;袁增云
【期刊名称】《自动化应用》
【年(卷),期】2024(65)4
【摘要】针对煤矿井下混凝土搅拌机自动化程度低、搅拌粉尘大的问题,结合我国煤矿智能化建设对装备提出的新要求,设计了一种矿用混凝土搅拌机电气控制系统。
该电气控制系统不仅可以实现本地和触摸屏的控制,还结合了无线遥控技术,实现了
对设备的无线遥控。
结合使用情况,该电气控制系统不仅具有稳定性好、控制精度
高的优点,而且无线遥控系统保障了工作人员的安全性,为矿用混凝土搅拌机的智能
化提供了思路。
【总页数】3页(P61-63)
【作者】王仰毅;王新堂;苏文超;刘猛;霍小泉;袁增云
【作者单位】陕西陕煤铜川矿业有限公司下石节煤矿;陕西陕煤铜川矿业有限公司【正文语种】中文
【中图分类】TD403
【相关文献】
1.关于混凝土搅拌机控制系统设计的探讨
2.水工型大容量双卧轴混凝土搅拌机电气设计
3.混凝土搅拌机控制系统与ERP数据接口设计
4.PLC控制在矿用电气设备中的应用——评《煤矿电气控制系统运行与维护》
5.新型矿用升降式气动混凝土搅拌机研究
因版权原因，仅展示原文概要，查看原文内容请购买。
下石节矿3#煤层综采工作面设备选型配套及开采工艺【摘要】本文介绍了陕西陕煤铜川矿业有限公司下石节煤矿厚煤层综采设备的选型及开采工艺情况，为类似条件下的矿井在综采工作面设备选型配套及开采工艺的选择上，提供了一定的参考依据。
【关键词】厚煤层；开采设备；选型；大采高采煤工艺
1.引言
随着煤矿开采技术的发展更新，目前从开采的安全性，煤炭的回收率上，一次采全高开采技术均有较强的优势。
在下石节煤矿3#煤层的开采中，工作面选用综采一次采全高技术进行回采，选择一套适合本矿条件的综采设备便尤为重要，现就本矿设备选型情况进行总结，为类似条件下的矿井在大采高工作面的设备选型提供一定的参考依据。
2.工作面概况
该工作面煤层局部可采，厚度变化在4.0～5.5m之间，平均4.76m。
煤层直接顶板以泥岩为主；底板以粉砂岩为主。
3.工作面设备选型与配套
3.1 工作面年生产能力核定
在工作面长度一定的条件下，回采工作面年产量主要取决于采煤机截深、牵引速度和开机率。
综采工作面长度210m，采煤机截深为0.8m，工作面平均采高5.09m，采煤机开机率为50%。
采煤机每割一刀煤的产量为：
qg=l×b×h×r×k
式中：qg--割一刀煤产量，t；l--工作面长度，取210m；b--采煤机截深，0.8m；h--采煤机平均割煤高度，5.09m；r--煤容重，
1.44t/m3；k--采煤机割煤回收率，取0.95。
可得：qg=1169t。
工作面采用“三、八”制作业，两班生产，一班检修，每天6刀煤，按年工作330天计算，工作面年产量为：2.2mt。
3.2 主要采煤设备选型
3.2.1采煤机
3.2.1.1采煤机滚筒的确定
工作面最大采高5.6m，推荐滚筒直径d=φ3000mm，要求采煤机最小采高3.5m，最大采高为5.6m。
3.2.1.2采煤机装机功率的确定
工作面配套设备年生产能力2.2mt，按“三、八”制工作方式，每班工作8小时，开机率50%计算。
工作面每小时的割煤量应不小于：
qh=f×q/（ d×n×t×k）? ? ? ? ?
式中：qh--采煤机小时最小生产能力，t/h；f--能力富裕系数，
f=1.3；q--工作面配套设备年生产能力，2.2mt；d--年生产天数，330天；n--日工作班数，2；t--每班作业时间，8小时；k--开机
率，0.5。
将各参数代入可得：qh=1083t?
要满足工作面年产220万t，工作面每小时需要割煤1083t。
采煤机平均截割牵引速度为：
vc=qh/（h×b×r×c）?
式中：vc--采煤机平均截割牵引速度，m/min；qh--采煤机每小时最小生产能力，1083t/h；h--平均采高，取5.09m；b--截深，0.8m；r--煤的容重，1.44t/m3；c--工作面回采率，0.95。
?
将各参数代入可得：vc=3.2m/min。
我矿3#煤层含夹矸层多，采煤机截割功率要大一些，将各参数代入可得，采煤机理论装机总功率约为1070kw。
实际生产中，采煤机的装机功率比正常割煤所需的功率要多出30～50%，即实际装机功率n=（1.3～1.5）nf，以增强采煤机过地质构造时的破岩能力。
考虑上述影响因素，采煤机的实际装机总功率应大于1605kw。
根据下石节煤矿3#煤层赋存条件及生产能力要求，要求采煤机的总装机功率应大于1605kw，采高范围应为3.5～5.6m，确定采煤机型号为mg750/1860-gwd。
3.2.2刮板输送机
选择刮板输送机、转载机、破碎机的主要原则是以综采面最大生产能力为基数，保证综采面运煤能力和运输设备的可靠性和耐用性，兼顾设备启动、保护和控制性能。
3.2.2.1刮板输送机输送能力的确定
按照刮板输送机的运输能力必须满足采煤机割煤能力的要求，必须首先根据采煤机最大割煤能力来确定实际运输能力。
考虑到工作面输送机运转条件多变，其实际运输能力应略大于采煤机的生产能力：
qy=（1.2-1.4）×qc
qc=60×h×r×b×vc
式中：qy--输送机的最大运输能力，t/h；qc--采煤机的实际生产能力，t/h；h--平均采高，取5.09m；b--采煤机截深，取0.8m；v--采煤机平均割煤速度，取4m/s；r--煤的容重，取1.44t/m3。
将上述各参数代入得，采煤机的实际生产能力为1407t/h，刮板输送机的运输能力应不小于1830t/h。
3.2.2.2刮板输送机电机功率的确定
刮板输送机电机功率可按下式确定：
n=k×k1×k2 [2×q0×f1cosβ+q（f2cosβ±sinβ）]v1l/102η式中：η--传动装置效率，取0.95；k--电动机备用功率系数，一般取1.1-1.3，取1.3；k1--刮板链绕过两端链轮时的附加阻力系数，取1.1；k2--移动输送机时中部槽弯曲附加阻力系数，取1.1；l--工作面长度，210m；β--工作面倾角，取2°；f1--刮板链在槽中运行阻力系数，一般取0.25-0.35，取0.3；f2--煤在槽中运行的阻力系数，一般取0.6-0.8，取0.8；q0--刮板链每米重量，取
48kg/m；q--每米中部槽煤量，取325.7kg/m。
? ?
将各参数代入可得：n=1230kw ? ?
根据以上计算结果，要求刮板输送机运输能力应大于1830t/h，装机功率应大于1230kw，初步确定刮板输送机型号为sgz1000/2×700。
3.2.3液压支架
液压支架架型和参数的选择决定于开采煤层的地质条件、生产能力规模以及相配套的采煤机和刮板输送机等设备。
一般采用矿压理论计算、实际采场矿压观测和相似类比的方法确定工作阻力和支护强度的大小。
本方案是针对首采工作面所做的设计，采用现行较通用的矿压理论计算法计算支架的支护强度。
3.2.3.1直接顶载荷q1
q1=h×l1×r
式中：h-直接顶厚度；l1--悬顶距；r--体积力。
? ?
将悬顶距可视为支架的控顶距l，则：
q1=h×l×r
其载荷为：
q1=h×r
对于直接顶重量应作为支架的载荷，国内外学者没有什么分歧。
3.2.3.2老顶载荷q2
在多数矿井的测定中，以一般工作面为准，周期来压时形成的载荷
不超过平时载荷的两倍。
p=q1+q2=n×h×r
式中：p--考虑来压时的支护强度；n--增载系数，取2。
取h=m/（k-1）（m为采高，k为碎胀系数），k值一般取1.25～1.5，可得：p=（4-8）m×r
根据矿井实际地质条件，确定工作面最大采高m为5.6m；顶板岩层平均密度取2500kg/m3，r=25000kg/s2m2；由于采高较大，来压强度较大，其附加系数取8，支架的合理支护强度为：
p=8×5.6×25000=1.12 mpa ? ? ?
此方法确定的支架支护强度应不小于1.12mpa。
3.2.3.3支架工作阻力的确定
额定工作阻力f可按下式进行计算：
f≥p×l×bc/η? ? ?
式中：p--综采工作面额定支护强度，1.12mpa；l--支架中心距，取1.75m；bc--控顶距，取5m；η--支撑效率，取0.95。
?
得：f≥10315.8kn ? ? ? ?
最终确定支架的额定工作阻力为10500kn。
确定支架型号为
zy10500/27/58型。
4.结语
目前本工作面已经开始回采，在近半年的回采中，工作面未出现过影响生产的重大设备故障，实践证明本工作面的设备选型是成功
的，并取得了较好的经济效益，值得类似条件下的矿井在综采工作面设备选型配套借鉴参考。
王新堂（1969—），陕西三原人，毕业于陕西煤炭工业学校，现任铜川矿业有限公司下石节矿副矿长，从事煤矿生产管理工作。
