35kV电力电缆试验专项方案要点

35kv电缆试验标准
35kv电缆试验标准是指对35kv电缆进行各项试验的标准规定，其目的在于验证35kv电缆的质量和性能，确保其能够安全可靠地运行。

35kv电缆是电力系统中重要的输电设备，其性能稳定与否直接关系到电网的安全稳定运行，因此对35kv 电缆的试验标准要求严格，以确保其质量和可靠性。

首先，35kv电缆试验标准包括的内容主要有，外观检查、尺寸测量、绝缘电阻试验、直流电阻试验、交流耐压试验、局部放电试验、热老化试验、弯曲试验等。

这些试验项目覆盖了35kv电缆的外观、尺寸、绝缘性能、导电性能、耐压能力、局部放电情况、耐热性能、柔韧性等方面，能够全面地评估35kv电缆的质量和性能。

其次，35kv电缆试验标准的执行过程需要严格按照国家标准或行业标准进行，同时要求试验设备和仪器的准确性和可靠性。

在试验过程中，应严格按照标准规定的方法和要求进行操作，确保试验结果的准确性和可靠性。

同时，应对试验设备和仪器进行定期的检定和校准，以确保其测量结果的准确性和可靠性。

另外，35kv电缆试验标准的结果应当符合国家标准或行业标准的规定，且应当能够满足35kv电缆设计和使用的要求。

对于不符合标准要求的试验结果，应当及时进行分析和处理，找出原因并采取相应的措施进行改进，直到试验结果符合标准要求为止。

总之，35kv电缆试验标准是保证35kv电缆质量和性能的重要手段，严格按照标准要求进行试验，确保35kv电缆能够安全可靠地运行，对于提高电力系统的安全稳定运行具有重要意义。

希望各相关单位和人员能够重视35kv电缆试验标准的执行，确保35kv电缆的质量和性能达到标准要求，为电力系统的安全稳定运行提供有力保障。

BPXZ-HT-216kV A/54kV变频串联谐振试验装置一、被试品对象及试验要求1．35kV/240mm2电缆交流耐压试验，长度2000m，电容量≤0.36μF，试验频率为30-300Hz,试验电压52kV。

2．10kV/300mm2电缆交流耐压试验，长度4000m，电容量≤1.48μF，试验频率为30-300Hz,试验电压22kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：216kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：54kV；27kV4.额定电流：4A；8A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV/240mm2电缆交流耐压试验，长度2000m，电容量≤0.36μF，试验频率为30-300Hz,试验电压52kV。

频率取32HZ试验电流 I=2πfCU试 =2π×32×0.36×10-6×52×103=3.7A对应电抗器电感量 L=1/ω2C=69H,设计四节电抗器，使用电抗器二节串联二组并联，则单节电抗器为54kVA/27kV/2A/69H，装置总容量为216kVA。

35kV电缆耐压试验方法近年来，橡塑电缆特别是交联聚乙烯电缆得到了充分的发展，在中压等级基本取代了绝缘纸电缆和油电缆。

为了检查电缆的抗压强度好坏，因此需要对电缆进行绝缘耐压试验。

通过耐压试验可以有效的检查出电缆绝缘中的气泡、机械损伤等局部缺陷，反映出出电缆绝缘老化、受潮等情况。

根据试验电压的不同，电缆耐压试验又分为直流耐压试验和交流耐压试验（工频交流耐压和超低频耐压）。

1、通过直流耐压试验可以检查出电缆绝缘中的气泡、机械损伤等局部缺陷，通过直流泄漏电流测量可以反映绝缘老化、受潮等缺陷，从而判断绝缘状况的好坏。

但是根据国内外一些运行经验表明，如果对交联聚乙烯电缆施加直流电压，直流耐压试验在绝缘中的应力分布与实际交流运行电压在绝缘中的应力分布是不同的。

前者主要按电阻分布，后者主要按电容分布，所以直流耐压试验并不能反映交联聚乙烯电缆的故障及实际运行情况；直流耐压试验不仅不能有效地发现交联聚乙烯电缆绝缘中的水树枝老化现象等绝缘缺陷，而且由于空间电荷的作用，还容易造成高压电缆在交流情况下某些不会发生问题的地方，在进行直流高压试验后，投运不久即发生过程中被击穿；直流耐压试验时，电缆缺陷部分发生闪络或击穿可能会危害到其他正常的电缆和接头的绝缘部分；直流耐压试验有积累效应，将加速绝缘的老化，缩短其使用寿命。

因此中压电缆不宜采用直流耐压试验！2、通过施加交流试验电压，可以弥补电缆直流耐压试验的不足，并且可以有效地鉴别正常绝缘的绝缘水平。

测量电缆的交流耐压试验最常用的设备是变频串联谐振耐压装置，串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L 和试品C 串联谐振，谐振电压即为加到试品上电压。

由于电缆为容性负载，需要很大的试验容量，导致试验变压器体积太大，搬运比较困难。

因此也不宜采用串联谐振耐压装置！3、除串联谐振耐压之外，还以采用超低频耐压试验装置进行电缆的交流耐试验。

35千伏电缆试验施工方案1. 引言1.1 背景35千伏电缆试验是确保电缆质量和安全性的重要环节。

在进行35千伏电缆试验之前，需要编制施工方案，以确保试验过程的安全、高效进行。

本文档旨在提供35千伏电缆试验施工方案。

1.2 目的本文档的目的是为了指导35千伏电缆试验的施工过程，确保试验的顺利进行，并最大程度地减少可能出现的安全风险和质量问题。

2. 试验设备和材料准备2.1 试验设备准备在进行35千伏电缆试验前，需要确保以下设备的准备充分：•试验台（配备电源、负荷箱等）•电力仪表（包括电压表、电流表、接地电阻测试仪等）•试验线缆•试验夹具和连接器•保护设备（如绝缘子、避雷器等）2.2 材料准备在进行35千伏电缆试验时，需要准备以下材料：•绝缘油•清洁剂•绝缘纸•绝缘胶带•记录表格和测试报告模板3. 施工步骤3.1 施工前准备•确认试验地点，并进行现场勘察和安全评估；•检查试验设备和材料，确保其完好无损；•制定试验计划，包括试验程序和试验参数等；•安排施工人员，并进行必要的培训。

3.2 施工过程1.清洁工作：清洁试验线缆和连接器，确保其表面没有杂质和污垢。

2.准备工作：安装试验夹具和连接器，确保连接牢固、可靠。

3.绝缘处理：将绝缘纸、绝缘胶带等材料固定在试验点位置，以增强电缆的绝缘性能。

4.装配设备：根据试验计划，进行试验设备的安装和连接，确保电源和负荷箱等设备的正常运行。

5.试验操作：按照试验计划和要求，进行电压升降、电流注入等试验操作，同时记录测试数据。

6.监测与记录：对试验过程中的电压、电流、温度等参数进行实时监测和记录，确保数据的准确性和完整性。

7.结束工作：试验结束后，关闭试验设备，拆卸试验夹具和连接器，清理试验现场。

3.3 安全措施在进行35千伏电缆试验时，必须遵守以下安全措施：•穿戴合适的防护设备，包括绝缘手套、绝缘靴等；•严格遵守操作规程，按照试验计划进行操作；•确保试验设备的接地良好，并进行接地电阻测试；•如发现异常情况，立即停止试验，并按照应急预案进行处理；•严禁在试验过程中接近试验设备和电缆。

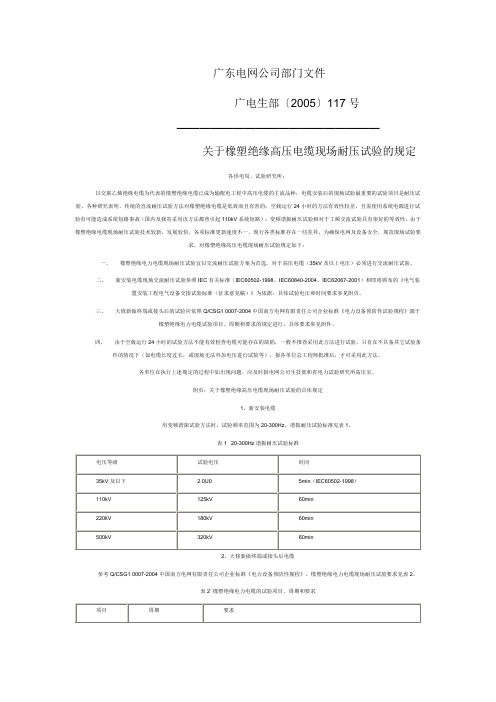

广东电网公司部门文件广电生部〔2005〕117号——————————————————关于橡塑绝缘高压电缆现场耐压试验的规定各供电局、试验研究所：以交联乙烯绝缘电缆为代表的橡塑绝缘电缆已成为输配电工程中高压电缆的主流品种，电缆安装后的现场试验最重要的试验项目是耐压试验。

各种研究表明，传统的直流耐压试验方法对橡塑绝缘电缆是低效而且有害的；空载运行24小时的方法有效性较差，且需使用系统电源进行试验有可能造成系统短路事故（国内及我省采用该方法都曾引起110kV系统短路）；变频谐振耐压试验相对于工频交流试验具有很好的等效性。

由于橡塑绝缘电缆现场耐压试验技术较新，发展较快，各项标准更新速度不一，现行各类标准存在一些差异，为确保电网及设备安全，规范现场试验要求，对橡塑绝缘高压电缆现场耐压试验规定如下：一、橡塑绝缘电力电缆现场耐压试验宜以交流耐压试验方案为首选，对于高压电缆（35kV及以上电压）必须进行交流耐压试验。

二、新安装电缆现场交流耐压试验参照IEC有关标准（IEC60502-1998、IEC60840-2004、IEC62067-2001）和即将颁布的《电气装置安装工程电气设备交接试验标准（征求意见稿）》为依据，具体试验电压和时间要求参见附页。

三、大修新做终端或接头后的试验应依照Q/CSG1 0007-2004中国南方电网有限责任公司企业标准《电力设备预防性试验规程》源于橡塑绝缘电力电缆试验项目、周期和要求的规定进行。

具体要求参见附件。

四、由于空载运行24小时的试验方法不能有效检查电缆可能存在的缺陷，一般不推荐采用此方法进行试验，只有在不具备其它试验条件的情况下（如电缆长度过长，或现场无法外加电压进行试验等），报各单位总工程师批准后，才可采用此方法。

各单位在执行上述规定的过程中如出现问题，应及时报电网公司生技部和省电力试验研究所高压室。

附页：关于橡塑绝缘高压电缆现场耐压试验的具体规定1、新安装电缆用变频谐振试验方法时，试验频率范围为20-300Hz，谐振耐压试验标准见表1。

35kv高压电缆交流耐压试验标准1. 介绍35kv高压电缆交流耐压试验标准是电力行业中非常重要的一项测试标准，用于评估高压电缆在正常工作状态下的绝缘性能和耐压能力。

通过对35kv高压电缆进行交流耐压试验，可以有效地保障电力系统的安全稳定运行，防止绝缘击穿和漏电等事故的发生。

2. 标准要求35kv高压电缆交流耐压试验标准对测试设备、测试条件、测试方法、测试结果等方面都有详细的要求。

其中，测试设备要求能够提供稳定可靠的交流高压电源，并且具有足够的输出功率和频率范围。

测试条件方面，需要考虑电缆的长度、环境温度、湿度等因素，以保证测试结果的准确性和可靠性。

测试方法包括对电缆的绝缘电阻、介损因数、交流击穿电压等进行检测，以判断电缆的绝缘状况。

测试结果应符合相关的国家标准和行业规范，并且需要进行记录和归档。

3. 个人观点35kv高压电缆交流耐压试验标准的制定和执行对电力行业的发展具有重要意义。

通过严格执行测试标准，可以有效防止电缆故障和事故的发生，保障电网的安全稳定运行。

不断优化和完善测试标准，也是推动电力行业技术进步和提高整体安全水平的重要手段。

4. 总结35kv高压电缆交流耐压试验标准是电力行业中不可或缺的重要环节，其严格执行和完善将有助于提高电力系统的可靠性和安全性。

在未来的发展中，我们需要持续关注测试标准的更新和完善，以应对日益复杂和严峻的电力环境挑战。

以上就是我对35kv高压电缆交流耐压试验标准的一些个人理解和观点，希望能对您有所帮助。

35kv高压电缆交流耐压试验标准在电力行业中有着非常重要的作用，它不仅可以保障电力系统的安全稳定运行，还可以推动电力行业技术的不断进步。

下面我将从测试设备、测试条件、测试方法等方面对35kv高压电缆交流耐压试验标准进行更详细的介绍和扩写。

测试设备是35kv高压电缆交流耐压试验中至关重要的一环。

测试设备要求能够提供稳定可靠的交流高压电源，以确保测试结果的准确性和可靠性。

35kV电力电缆耐压试验方案一、组织措施一）施工组织：试验负责人：XX试验班组：XX现场安全监护人：XX二）工程概况及工作任务：工程概况：XXX工作任务：对XX线35kV电力电缆进行交流耐压试验三）责任分工：1、试验负责人：负责组织、指挥工作班人员安全开展工作，对整个作业过程的安全、工作质量进行监督，并结合实际进行安全思想教育，同时整个过程进行指导并负责，完成本工程项目。

检查工作是否安全、工作票上所填安全措施是否正确完备、各工作面负责人和工作班人员是否适当和足够，精神状态是否良好。

2、试验操作人：负责整个耐压试验的试验前检查、试验加压及相关被试验设备拆、接线等工作。

3、现场安全负责人：为本次工作提供安全监督，对工作全过程、全方位进行动态安全检查，纠正违章行为检查安全隐患，监督《安全生产法》、《安规》、《两票实施细则》、《防止人身伤亡事故十项重点措施》的执行、对违章人员批评教育等。

四）工作时间：施工时间：2011年X月X日至试验完毕二、技术措施：一）、标准技术规范的选取1 《电力设备交接和预防性试验规程》（广西电网公司企业标准2009版）、2 《电气装置安装工程电气设备交接试验标准》（GB50150-2006）3 《高压电气设备试验方法》；4 《电业安全工作规程（发电厂和变电所电气部分）》；5 《电力工业技术监督标准汇编》电气绝缘分册；二)试验步骤和计划安排1．试验前的准备工作：（1）、施工所需要用的工器具、安装材料准备充分，并做好检查（2）、办理好施工工作票,做好安全技术交底（3）、当天参加施工的所有人员和有关负责人应提前到现场做好准备工作（4）、施工电源施工用电源箱内的开关要接成三相五线制，从施工用电源箱接电源使用前，必须用万用表测量电源，确保开关下端没有电时才能接上电源线。

所有用电器具要求有良好接地。

2.试验步骤：（1）、检查电缆线路的相位电缆线路的两端相位应一致并与电网相位相符合。

（1）、测量绝缘电阻（先将两侧电缆头表面的油污和灰尘擦拭干净）应采用5000V兆欧表测量，其阻值规范中未作规定。

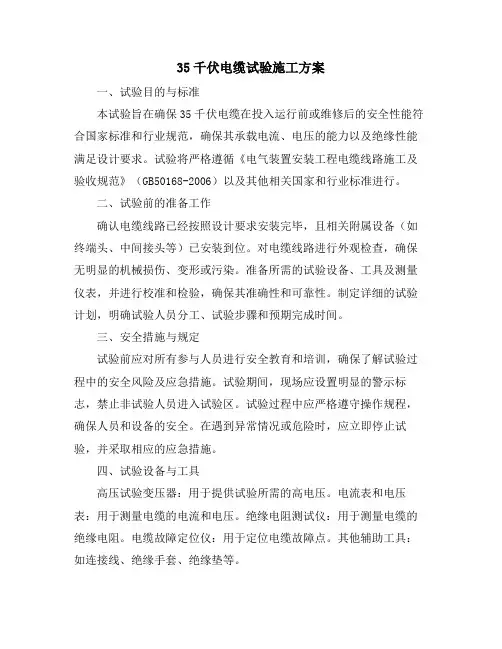

35千伏电缆试验施工方案一、试验目的与标准本试验旨在确保35千伏电缆在投入运行前或维修后的安全性能符合国家标准和行业规范，确保其承载电流、电压的能力以及绝缘性能满足设计要求。

试验将严格遵循《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）以及其他相关国家和行业标准进行。

二、试验前的准备工作确认电缆线路已经按照设计要求安装完毕，且相关附属设备（如终端头、中间接头等）已安装到位。

对电缆线路进行外观检查，确保无明显的机械损伤、变形或污染。

准备所需的试验设备、工具及测量仪表，并进行校准和检验，确保其准确性和可靠性。

制定详细的试验计划，明确试验人员分工、试验步骤和预期完成时间。

三、安全措施与规定试验前应对所有参与人员进行安全教育和培训，确保了解试验过程中的安全风险及应急措施。

试验期间，现场应设置明显的警示标志，禁止非试验人员进入试验区。

试验过程中应严格遵守操作规程，确保人员和设备的安全。

在遇到异常情况或危险时，应立即停止试验，并采取相应的应急措施。

四、试验设备与工具高压试验变压器：用于提供试验所需的高电压。

电流表和电压表：用于测量电缆的电流和电压。

绝缘电阻测试仪：用于测量电缆的绝缘电阻。

电缆故障定位仪：用于定位电缆故障点。

其他辅助工具：如连接线、绝缘手套、绝缘垫等。

五、试验步骤与操作按照试验计划进行试验设备的连接和调试，确保设备正常工作。

按照规定的试验电压和时间进行加压试验，观察电缆的响应情况。

进行绝缘电阻测量，记录测量结果。

根据需要进行其他相关试验，如局部放电试验、耐压试验等。

试验过程中应注意观察电缆及附属设备的状态变化，如有异常情况应及时记录并报告。

六、监测与记录要求试验过程中应实时监测电缆的电流、电压和温度等参数，确保其在允许范围内。

对试验过程中的关键数据应进行详细记录，包括试验时间、试验电压、绝缘电阻值等。

试验结束后应及时整理试验数据，编制试验报告，对试验结果进行分析和评估。

七、试验结束工作试验结束后应断开试验电源，拆除试验设备连接。

35kv电缆交流耐压试验标准35kv电缆是电力系统中常见的一种电缆，其在输电过程中承担着重要的作用。

为了确保35kv电缆的质量和安全性能，进行交流耐压试验是非常必要的。

本文将介绍35kv电缆交流耐压试验的标准和要求，以便相关人员能够准确、规范地进行测试工作。

一、试验目的。

35kv电缆交流耐压试验的主要目的是检验电缆在额定交流电压下的绝缘性能和耐压能力，以确保其在运行过程中不会发生击穿和其他安全隐患。

二、试验条件。

1. 试验环境温度，20℃±5℃。

2. 相对湿度，≤80%。

3. 试验电压波形，正弦波。

4. 试验时间，按照标准规定的时间进行持续试验。

三、试验步骤。

1. 试验前准备工作，检查试验设备和仪器是否正常，确认试验电压和试验时间是否符合标准要求。

2. 试验样品准备，将35kv电缆样品进行必要的预处理，确保样品表面清洁干燥，去除可能影响试验结果的外部因素。

3. 试验操作，将试验电压逐渐升高到规定数值，保持一定时间后逐渐降低至零，观察试验过程中是否出现异常情况。

4. 试验结果记录，记录试验过程中的电压、时间、试验样品状态等相关数据，并进行分析和总结。

四、试验标准。

35kv电缆交流耐压试验的标准主要包括国家标准、行业标准和企业标准。

在进行试验时，应严格按照相关标准的要求进行操作，确保测试结果的准确性和可靠性。

五、试验结果评定。

根据35kv电缆交流耐压试验的标准要求，对试验结果进行评定。

主要包括试验样品是否发生击穿、试验过程中是否出现异常情况、试验数据是否符合标准要求等方面的评定。

六、试验注意事项。

1. 试验操作人员应具备相关的电气知识和试验操作经验，确保试验过程的安全性和准确性。

2. 试验设备和仪器应定期进行检验和校准，确保其工作状态良好。

3. 试验样品的选取和准备应符合标准要求，确保试验结果的可靠性和可重复性。

七、结论。

35kv电缆交流耐压试验是保证电缆质量和安全性能的重要手段，对于电力系统的安全运行具有重要意义。

35kV电力电缆耐压试验方案35kV电力电缆耐压试验方案一、组织措施一）施工组织：试验负责人：XX试验班组：XX现场安全监护人：XX二）工程概况及工作任务：工程概况：XXX工作任务：对XX线35kV电力电缆进行交流耐压试验三）责任分工：1、试验负责人：负责组织、指挥工作班人员安全开展工作，对整个作业过程的安全、工作质量进行监督，并结合实际进行安全思想教育，同时整个过程进行指导并负责，完成本工程项目。

检查工作是否安全、工作票上所填安全措施是否正确完备、各工作面负责人和工作班人员是否适当和足够，精神状态是否良好。

2、试验操作人：负责整个耐压试验的试验前检查、试验加压及相关被试验设备拆、接线等工作。

3、现场安全负责人：为本次工作提供安全监督，对工作全过程、全方位进行动态安全检查，纠正违章行为检查安全隐患，监督《安全生产法》、《安规》、《两票实施细则》、《防止人身伤亡事故十项重点措施》的执行、对违章人员批评教育等。

四）工作时间：施工时间：2011年X月X日至试验完毕二、技术措施：一）、标准技术规范的选取1 《电力设备交接和预防性试验规程》（广西电网公司企业标准2009版）、2 《电气装置安装工程电气设备交接试验标准》（GB50150-2006）3 《高压电气设备试验方法》；4 《电业安全工作规程（发电厂和变电所电气部分）》；5 《电力工业技术监督标准汇编》电气绝缘分册；二)试验步骤和计划安排1．试验前的准备工作：（1）、施工所需要用的工器具、安装材料准备充分，并做好检查（2）、办理好施工工作票,做好安全技术交底（3）、当天参加施工的所有人员和有关负责人应提前到现场做好准备工作（4）、施工电源施工用电源箱内的开关要接成三相五线制，从施工用电源箱接电源使用前，必须用万用表测量电源，确保开关下端没有电时才能接上电源线。

所有用电器具要求有良好接地。

2.试验步骤：（1）、检查电缆线路的相位电缆线路的两端相位应一致并与电网相位相符合。
