浅谈摊铺机自动找平应用王彦洲【摘要】高等级公路的建设质量评价标准之一就是路面的平整度,路面平整度控制作为路面建设的重要环节,是保证施工质量的重要手段之一.通过对实际建设工程的分析,针对水泥混凝土公路建设施工之中的摊铺机找平技术和应用进行了介绍.【期刊名称】《黑龙江科技信息》【年(卷),期】2017(000)021【总页数】2页(P100-101)【关键词】摊铺机;自动找平;公路施工;应用【作者】王彦洲【作者单位】黑龙江省龙建路桥第二工程有限公司,黑龙江安达 151400【正文语种】中文在公路工程的施工建设过程之中，摊铺机的使用极大的提高了公路建设的效率和质量，当前的公路工程之中摊铺机的使用频率极高。
在摊铺施工之中，其自动找平设备的安装和使用对于其性能和公路质量的进一步提升有着决定性的作用。
摊铺机的自动找平系统的运作效率和质量直接决定公路建设的平整度，因此，在未来的施工机械开发和优化之中，技术人员需要对摊铺机的自动找平系统进行不断的优化和发展，不断提升摊铺机的性能，使得自动找平系统的效率和效益不断提升。
摊铺机的自动找平系统的结构和工作原理是影响其正常运行和质量的重要组成，因此，对动自动找平系统的优化应该从其结构和原理上进行。
目前，对摊铺机的自动找平系统的优化和发展主要是以大型化、小型化、系列化以及多功能化、高性能化、智能化方向发展，下文对于设备的发展趋势进行了进一步的说明。
2.1 大型化、系列化。
当前全幅摊铺机已经逐渐在道路施工之中被使用，高速公路建设之中使用全幅摊铺机可以高效率高质量的完成铺设作业，有效的提高了铺设的质量和效率，比起传统的多台摊铺机并行铺设，全幅摊铺机减少了竖向接缝的存在，有效提升了道路铺设质量。
全幅摊铺机的宽度已经达到了15m，摊铺厚度可以达到40cm，与当前高等级公路的发展的要求相适应。
摊铺机大型化可以满足高等级公路的建设要求，也提升了建设效率。
但是，在城市建设过程的道路铺设之中，比如林荫道等小型的道路工程之中，就要求使用小型化摊铺机，因此，在未来的发展之中，摊铺机研究人员研究的趋势是摊铺机的大型化和系列化，在提升摊铺机的体积的摊铺宽度的同时还需要对小型化设备进行开发，保证摊铺机系列机械可以应用于多种道路工程的建设使用之中。

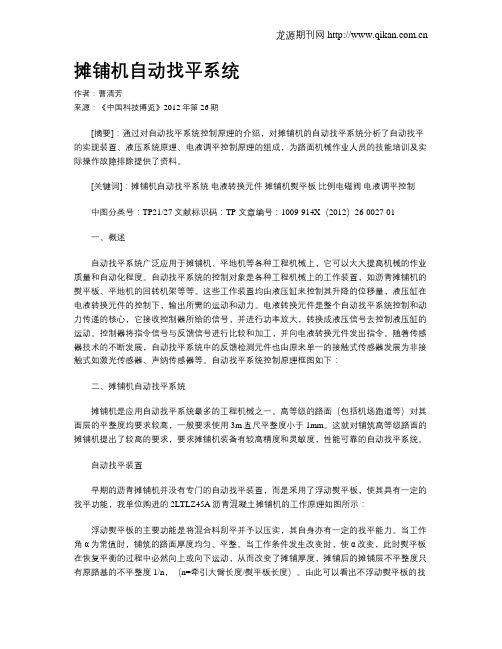

摊铺机自动找平系统作者：曹清芳来源：《中国科技博览》2012年第26期[摘要]：通过对自动找平系统控制原理的介绍，对摊铺机的自动找平系统分析了自动找平的实现装置、液压系统原理、电液调平控制原理的组成，为路面机械作业人员的技能培训及实际操作故障排除提供了资料。
[关键词]：摊铺机自动找平系统电液转换元件摊铺机熨平板比例电磁阀电液调平控制中图分类号：TP21/27 文献标识码：TP 文章编号：1009-914X（2012）26-0027-01一、概述自动找平系统广泛应用于摊铺机、平地机等各种工程机械上，它可以大大提高机械的作业质量和自动化程度。
自动找平系统的控制对象是各种工程机械上的工作装置，如沥青摊铺机的熨平板、平地机的回转机架等等。
这些工作装置均由液压缸来控制其升降的位移量，液压缸在电液转换元件的控制下，输出所需的运动和动力。
电液转换元件是整个自动找平系统控制和动力传递的核心，它接收控制器所给的信号，并进行功率放大，转换成液压信号去控制液压缸的运动。
控制器将指令信号与反馈信号进行比较和加工，并向电液转换元件发出指令。
随着传感器技术的不断发展，自动找平系统中的反馈检测元件也由原来单一的接触式传感器发展为非接触式如激光传感器、声纳传感器等。
自动找平系统控制原理框图如下：二、摊铺机自动找平系统摊铺机是应用自动找平系统最多的工程机械之一。
高等级的路面（包括机场跑道等）对其面层的平整度均要求较高，一般要求使用3m直尺平整度小于1mm。
这就对铺筑高等级路面的摊铺机提出了较高的要求，要求摊铺机装备有较高精度和灵敏度，性能可靠的自动找平系统。
自动找平装置早期的沥青摊铺机并没有专门的自动找平装置，而是采用了浮动熨平板，使其具有一定的找平功能，我单位购进的2LTLZ45A沥青混凝土摊铺机的工作原理如图所示：浮动熨平板的主要功能是将混合料刮平并予以压实，其自身亦有一定的找平能力。
当工作角α为常值时，铺筑的路面厚度均匀、平整。
摊铺机自动找平研究的论文摊铺机自动找平研究的论文一：绝对基准的找平方法。
绝对基准就是钢丝绳基准。
通过测量人员放样，测量，调整钢丝绳的高程变化来改变摊铺时的厚度变化。
假设钢丝绳的高程是绝对的准确的情况下，摊铺机按钢丝绳的高程找平不出现什么失误和故障，其他的工作流程也细致无误，那么修筑出的路面就肯定是条非常平整的路面。
摊铺后的路面实际高程与设计高程一致。
钢丝绳基准的找平方法。
刚丝绳找平方法大致可分为两种—滑竿和声纳传感器。
1滑竿：滑竿的找平是利用滑竿与钢丝绳的角度变化来改变摊铺厚度的。
1）调整初始仰角。
初始仰角的调整可以控制仰角油缸的升降范围，摊铺厚度越厚就要求越大的初始仰角，调整范围随各机型而定。
滑竿与钢丝绳的角度呈45度。
2）起步。
垫木方，木方的厚度最好与所要摊铺的厚度一样厚。
一般木方垫好之后熨平板的地板前方与后方的高差在0.5—1cm之间。
这样标尺仰角的位置就大致确定了。
3）摊铺工作。
摊铺工作时把控制器调整到自动状态，起步后摊铺的厚度可能和设计高程有一定的差距。
旋转仰角提升装置把厚度调整到工作所需厚度。
摊铺工作时确保滑竿在钢丝绳上行走，无杂物将滑竿托起。
4）路过桥面，旧路面的处理方法。
一般在铺筑水泥稳定土路面的时候要求摊铺厚度不能比桥面或者旧路面高。
在找平自动的情况下滑竿还搭在钢丝绳上，看控制器的红灯向上还是向下闪烁，这时需要手动调整标尺仰角向上或是向下直至灯灭为止，实现快速找平。
有时即使仰角降到最低而摊铺厚度还是厚，这时需要抬起熨平板使用人工顺桥面或路面。
这时需要把控制器调到手动档（有数字控制盒的也可以按动数字控制盒上的手动键，但切记不要归零重设）。
5）重新起步。
重新起步时就不需要再重调或者刻意记标尺仰角的位置了，滑竿直接搭在钢丝绳上，垫上木方控制器打到自动挡就可以了。
起步后会自动检测到原先的摊铺厚度。
在横接缝处使用这种方法很方便。
前提是检测厚度和调平升降装置没有变动，手动控制盒没有归零重设的情况下。

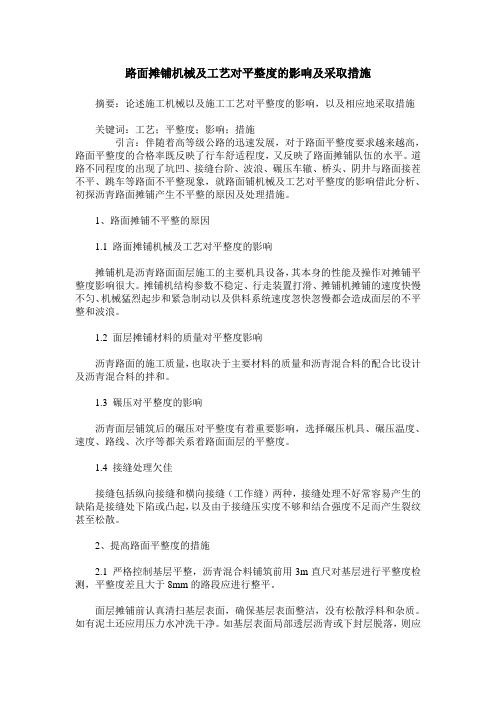

路面摊铺机械及工艺对平整度的影响及采取措施摘要：论述施工机械以及施工工艺对平整度的影响，以及相应地采取措施关键词：工艺；平整度；影响；措施引言：伴随着高等级公路的迅速发展，对于路面平整度要求越来越高，路面平整度的合格率既反映了行车舒适程度，又反映了路面摊铺队伍的水平。
道路不同程度的出现了坑凹、接缝台阶、波浪、碾压车辙、桥头、阴井与路面接茬不平、跳车等路面不平整现象，就路面铺机械及工艺对平整度的影响借此分析、初探沥青路面摊铺产生不平整的原因及处理措施。
1、路面摊铺不平整的原因1.1 路面摊铺机械及工艺对平整度的影响摊铺机是沥青路面面层施工的主要机具设备，其本身的性能及操作对摊铺平整度影响很大。
摊铺机结构参数不稳定、行走装置打滑、摊铺机摊铺的速度快慢不匀、机械猛烈起步和紧急制动以及供料系统速度忽快忽慢都会造成面层的不平整和波浪。
1.2 面层摊铺材料的质量对平整度影响沥青路面的施工质量，也取决于主要材料的质量和沥青混合料的配合比设计及沥青混合料的拌和。
1.3 碾压对平整度的影响沥青面层铺筑后的碾压对平整度有着重要影响，选择碾压机具、碾压温度、速度、路线、次序等都关系着路面面层的平整度。
1.4 接缝处理欠佳接缝包括纵向接缝和横向接缝（工作缝）两种，接缝处理不好常容易产生的缺陷是接缝处下陷或凸起，以及由于接缝压实度不够和结合强度不足而产生裂纹甚至松散。
2、提高路面平整度的措施2.1 严格控制基层平整，沥青混合料铺筑前用3m直尺对基层进行平整度检测，平整度差且大于8mm的路段应进行整平。
面层摊铺前认真清扫基层表面，确保基层表面整洁，没有松散浮料和杂质。
如有泥土还应用压力水冲洗干净。
如基层表面局部透层沥青或下封层脱落，则应将脱落处基层表面清洗干净后补洒透层沥青或补做下封层。
认真抄平放线，确保基层标高和基准线标高准确无误。
基层标高超过允许范围时，高处必须铲平，低处可用下面层补平。
面层铺筑前受到其他工序污染，如表面滴落水泥成硬渣时，应予及时清除，以确保面层平整度。
摊铺机在路面施工中对平整度的影响及控制措施索伟(中铁十九局集团有限公司国际建设分公司，北京102600)摘要：当前，沥青路面摊铺机已经广泛应用于道路建设工程中，而其在施工过程中也难以避免的会对路面平整度产生影响。
基于此背景下，分析摊铺机在施工过程中对于路面平整度的影响因素，并提出相关的控制措施。
关键词'摊铺机;路面施工;平整度;影响因素;控制措施中图分类号：+664.1文献标识码：B DOI：10.16621/3i.issn1001-0599.2021.01D.：40引言现阶段，随着海外公路工程建设项目越来越多，来自国外施工企业的竞争也日趋激烈，同时国外业主对施工进度及质量的要求也更加严格,因此必须要不断提高公路工程的施工效率和质量控制,尤其在重要施工作业环节上入手,不断提升效率及施工质量，树立良好口碑提高企业竞争力。
在道路施工中，道路平整度是道路整体质量的体现，因此，如何控制路面的平整度是非常关键的，性能优良的施工设备和专业成熟的施工技艺都是提升路面平整度的重要依据。
1摊铺机在施工过程中对于路面平整度的影响因素1.1摊铺机的工作速度摊铺机的工作速度是路面平整度的重要影响因素，其速度过快或者过慢都会引发问题，在实际的道路施工过程中，如果摊铺机的施工速度太快，就会导致摊铺效果不够紧实，摊铺机4加强桥梁养护管理工作的措施4.1对养护人员进行定期专业培训桥梁养护的专业性比较强，对于养护人员的技术要求比较高,但很多桥梁养护单位由于缺少专业性人才，桥梁养护的技术不高，不能及时发现微小病害、降低桥梁安全隐患。
所以，养护单位应加强对桥梁养护人员的定期培训，提高桥梁养护的科学性。
4.2对超重运输加强治理为了增强桥梁的安全性和耐久性，交管部门严禁超载、超限车辆上桥，并制定了一系列措施,严格控制上桥车辆重量,加强对超载车辆的处罚程度。
此外，还应加强对桥梁检测,一旦发现安全问题或隐患应立即加大对车辆的限制或封闭交通对其进行加固处理，不可处理的则应进行交通管制，并提高限载条件,避免出现安全事故。
摊铺机自动找平控制系统设计研究论文摊铺机自动找平控制系统设计研究论文1.摊铺机自动找平控制系统设计关键控制参数。
摊铺机自动找平控制系统中有着较多的关键控制参数，其中对设备影响比较大的有灵敏度、恒速调节等。
在应用摊铺机时，首先需要对地面进行清理，还要保证施工人员的技术能力，要对传感器进行优化，避免传感器掉落，还要避免超声波受到障碍物的干扰。
在对自动找平控制器进行设计时，需要设置窗口值以及故障区，要避免操作人员出现失误问题。
自动找平控制系统优化时，要划分不同的区域，对不同的区域要采用不同的设计方法，一定要具有针对性，只有控制好各个区域功能的正常发挥，保证设备恒速运动，才能保证路面摊铺的效果。
在自动找平控制系统设计中，将控制摊铺层路面高度的误差分成死区、比例脉冲区、恒速调节区、故障区4个区域。
这4个区域的设置决定了摊铺出来的路面平整度的好坏。
操作人员可根据路面施工的要求设置相应的值，使得摊铺机白动找平系统在摊铺过程中确保路面平整度要求的前提下以最稳定的状态运行。
在摊铺机工作时，空气温度、湿度的变化和风速的影响等多方面的干扰使传感器采集的高度信号必然会产生一定的误差。
（1）死区是指在理想摊铺高度附近，与理想的摊铺高度值相差很小的一小块区域。
当熨平板的高度误差处在这块区域内时，系统不对熨平板进行任何调节。
死区的大小决定了摊铺机在运行过程中熨平板振荡的剧烈程度。
死区不能过大，其大小必须小于路面摊铺高度误差，否则摊铺机摊铺出来的路面必然达不到路面的平整度要求。
但是在满足上述条件的前提下，死区也不能无限制地调小，死区太小则会引起系统的超调，使得熨平板发生振荡。
所以，死区的调节必须在保证路面平整度的前提下尽可能地减少系统超调的`发生。
（2）当系统检测到的高度误差大于死区设定的高度值，进入了比例脉冲区，此时控制系统对电磁阀采用比例式控制方式。
这个区域的大小和路面对平整度的要求直接相关。
如果路面对平整度要求较高，此时的比例脉冲区也相应要缩小，以确保熨平板对路面高度变化的快速反应。
沥青混凝土摊铺机选型【技术控】沥青混凝土摊铺机选型沥青混凝土摊铺机是一种集机、电、液、人工智能于一体的高科技产品。
随着高等级公路和城市道路的蓬勃发展,沥青摊铺机在路面施工中地位举足轻重,对沥青摊铺机的要求也越来越高。
如何选择技术性能优越、可靠性强、适用性好、经济性好的沥青混凝土摊铺机就显得尤为重要。
本机械结构及性能分析一、液压系统沥青混凝土摊铺机的行走转向系统、螺旋、刮板系统及其它辅助系统都经历了由机械传动到液压传动的变革,液压传动以其高的传动效率、灵活的传动方式、优越的控制性能和高可靠性低故障率成为主流;液压系统也经历了由初始的开环式系统到闭环式系统的变革,开环系统由于不易无级调速、元件分散、效率低、不易连续控制的缺陷,逐渐被闭环控制系统所取代。
二、行走驱动机构国内外大中型摊铺机均采用履带行走机构,履带行走机构以接地比压小、附着性能好、摊铺平整度好,而得到广泛的应用;驱动装置,过去都采用液压马达加链条或减速器组合形式,现在都采用液压马达加行星齿轮减速器,配套驱于一致。
轮胎式行走机构用于中小型摊铺机上,以其高机动性能、低摊铺幅度的自身特点在低端摊铺机上广泛应用。
三、机电液一体化现代化的沥青摊铺机已发展成为机械、电控、液压传动与人工智能为一体的先进设备,依靠电控可以实现恒速摊铺、直线行走、圆滑转向、输料比例控制、振捣频率预选、熨平装置的浮动、提升、下降、锁定、增压、减压、延时、平整摊铺、电气故障报警和故障部位识别等功能。
四、恒速控制系统摊铺机摊铺速度的不稳定,是影响摊铺路面平整度的主要因素。
速度不稳定的主要原因有:①发动机转速的变化。
② 液压元件容积率的变化。
③ 履带滑转率的变化。
这三方面均与摊铺作业中负载的突然变化有关。
摊铺机的恒速不能仅通过控制发动机的油门或手动控制行走变量泵来实现(不能保证摊铺速度的精确控制) ,现代化的摊铺机大都通过在行走液压马达安装速度传感器,将检测到的速度信号与设定速度进行对比处理,然后输出信号控制行走变量泵;同时安装恒功率控制系统也是保证在负荷突然增大时发动机不掉速的有效手段,即各系统自动分配功率,当出现发动机掉速时,螺旋和振捣消耗功率大的系统,自动调整螺旋转速及振捣频率,降低液压系统功率,避免掉速,实现匀速摊铺,保证平整度。
