从大学踏入社会，我们需要许多东西来帮助武装自己。
拥有一些能够证明自己能力证书无疑会对我们的将来有很大帮助。
理工科的同学们，一起来看看下面这个证书吧。
CAD工程师认证证书的意义在校理工种大学生不久将踏入社会，不管你是搞机械的，还是搞建筑或室内设计的；不论你是设计电子元器件的，还是设计家具的；亦或研究高分子材料的、研究光学的或是GIS专业(地理信息系统)的等等，在自己的工作中总要画画图纸，并进行一些几何力学分析、空间运动或材料等方面的分析运算。
作为辅助设计行业标准的AutoCAD，在《财富500强中98％的公司都是其用户；每年在全球1000多家Autodesk培训中心，有l百万学生接受AutoCAD培训。
在中国入世的今天，各国技术交流越发紧密，随着应用要求的提升，必将扩大市场对高端CAD应用人才的需求。
从今年上海市的情况来看，参加工程师考试的在校大学生所占比例明显上升。
学生越发觉得AutoCAD是一个常优秀的网络设计工具（而不是简单地抄抄图纸），其高端三维应用已成为大学生的追求目际。
考试大纲一、深入了解人机交互界面考试内容图形的备份、修复或恢复，熟悉如何检索由AutoSave功能创建的文件，工具选项板增强功能（创建样例工具、命令工具，组织工具选项板，设计中心与工具选项板），工具栏和选项板锁定，面板、控制台的操作与自定义，自定义工具选项板中的命令工具，工具栏中建立和编辑命令工具，个性化工作空间、自定义用户界面、临时替代键，自定义更改（工具栏自定义、从菜单创建工具栏、面板自定义、可以进行复制、重复使用和粘贴），功能区、菜单和其他工具位置以及菜单浏览器，快捷特性与快速查看考试要求1.图形的修复或恢复方法及自动保存2.熟悉工具栏和选项板锁定3.面板、控制台的操作与自定义4.熟悉创建工具栏和工具按钮的方法5.了解自定义用户界面6.掌握个性化工作空间的方法7.熟悉临时替代键和快捷键的使用8.自定义更改（工具栏自定义、从菜单创建工具栏、面板自定义、可以进行复制、重复使用和粘贴）9.功能区、菜单和其他工具位置以及菜单浏览器10.快捷特性与快速查看二、图形组织和图档管理考试内容在保存图形时可选择的格式，视口最大化的行为，生成图形标准，并用一个DWS文件检查违反标准的图形，利用图层管理器中的过滤功能，图层转换器，图层特性管理器的预览功能，显示和隐藏光栅图象的边界，外部参照选项板的使用考试要求1.打开和保存图形时可选择的格式2.生成图形标准，并用一个DWS文件检查违反标准的图形3.利用图层管理器中的过滤功能，使用图层转换器，图层特性管理器的预览功能4.知道如何显示和隐藏光栅图象的边界5.外部参照选项板的使用6.视口最大化7.Action Recorder（动作录制器）三、工作过程的管理考试内容创建图纸一览表，归档图纸集，视图置于图纸上，在图纸集中增加和管理视图，交叉引用图纸视图，发布三维DWF，DWF发布增强，XPS，AutoCAD 网络版中的许可出借考试要求1.图纸一览表的产生、图纸集归档2.熟悉图纸集中的视图管理、引用3.视口工具条中增加列表中的比例4.理解和应用图纸设置传输5.如何发布三维DWF（3ddwf与输出）6.DWF发布改进（XPS，将布局输出到模型）7.AutoCAD网络版中的许可出借四、生成与修改对象考试内容绘图和编辑命令的高级使用。
CAD考试照片要求
在CAD考试中，照片要求是非常重要的一项。
合格的CAD照片应该具
备清晰度、准确性、完整性和规范性等特点。
下面将详细介绍CAD考试照
片的要求。
其次，照片的准确性也是考试中重要的要求。
通过CAD软件进行设计时，需要准确的输入尺寸和坐标等信息。
如果照片上的图形和尺寸与实际
不符，将会导致设计错误或者无法正确表达设计意图。
因此，照片要求准
确无误，图形、尺寸和坐标等信息必须与实际完全相符。
同时，照片的完整性也是考试中必须要求的一项。
考试中通常会要求
完成一个完整的设计项目，因此照片必须完整呈现整个设计过程。
如果照
片不完整，可能会导致考试无效，无法评估考生的设计能力和完成能力。
因此，照片要求完整，能够清晰地展示整个设计项目的始终和进程。
总结起来，CAD考试中照片的要求可以归纳为清晰度、准确性、完整
性和规范性四个方面。
合格的CAD照片应该具备以上特点，以确保设计的
准确性、完整性和规范性。
考生在参加CAD考试时，应该注重照片的质量，确保照片符合考试要求，以提高自己的考试成绩和评估绩效。
相对坐标@14,0；
相对坐标and极坐标@20<120;
相对坐标，极坐标，倒角。
矩形、圆、相对位置、镜像、切线
两圆，确定）
不恩能够画圆的；
多段线功能Pline（pl）
弧与三个圆相切（C—3P--TAN）
倒圆角（f，r为圆角半径），按特定角度旋转直线
R2（R14和R24接近的位置坐倒圆角，因此需要找到各自的圆心）；R36和R24位置用直线和圆倒制定半径的圆弧（f命令--R）
矩阵、镜像、两圆切线、与两圆相切的圆弧（圆弧半径明确），所用明天F、tan
主要是矩阵的应用
确定圆心位置（弧，起点、端点、半径）通过弧可以找到圆心。
对象捕捉的灵活使用，捕捉节点，矩阵。
点的精确定位（@-7.5,0）
矩阵、剪切
相对坐标，角度标示的精确度
倒圆角、指定半径的圆弧、弧与两圆相切、弧与直线/圆相切。
圆心和垂足定圆、倒圆角、两点定圆、相对坐标、极坐标
较为特殊的命令是延长
最上面部分用圆的平移来得到，底座的倒角没有指定，高度也没有指定。
C A D一级考试基本知识要求2.1制图的基本知识2.1.1投影知识正投影、轴测投影、透视投影2.1.2制图知识(1)技术制图的国家标准知识(图幅、比例、字体、图线、图样表达、尺寸标注等)(2)形体的二维表达方法(视图、剖视图、断面图和局部放大图等)(3)标注与注释(4)工业产品类或土木与建筑类专业图样的基本知识(例如零件图、装配图、建筑施工图、结构施工图等)2.2计算机绘图的基本知识(1)计算机绘图基本知识(2)有关计算机绘图的国家标准知识(3)二维图形绘制(4)二维图形编辑(5)图形显示控制(6)辅助绘图工具和图层(7)标注、图案填充和注释(8)专业图样的绘制知识(9)文件管理与数据转换3考评要求3.1CAD技能一级(计算机绘图)1.工业产品类（一级，见表1）表1工业产品类CAD技能一级考评表考评内容技能要求相关知识二维绘图环境设置新建绘图文件及绘图环境设置·制图国家标准的基本规定(图纸幅面和格式、比例、图线、字体、尺寸标注式样)·绘图软件的基本概念和基本操作(坐标系与绘图单位，绘图环境设置，命令与数据的输入)二维图形绘制与编辑平面图形绘制与编辑技能·绘图命令·图形编辑命令·图形元素拾取·图形显示控制命令·辅助绘图工具、图层、图块·图案填充图形的文字和尺寸标注图形的文字和尺寸标注技能·国家标准对文字和尺寸标注的基本规定·组合体的尺寸标注·绘图软件文字和尺寸标注的功能及命令(式样设置、标注、编辑) 零件图绘制零件图绘制技能·形体的二维表达方法·零件的视图选择·文字和尺寸的标注·表面粗糙度、尺寸公差、形状和位置公差的标注·标准件和常用件画法装配图绘制装配图绘制技能·装配图的图样画法·装配图视图选择·装配图的标注、零件序号和明细表·计算机拼画二维装配图图形文件管理图形文件管理与数据转换技能·图形文件操作命令·图形文件格式及格式转换一级考评内容比重(%) 二维绘图环境设置10 平面图形绘制与编辑15图形文字和尺寸标注10 零件图绘制30 装配图绘制30 图形文件管理5CAD一级考试样题。

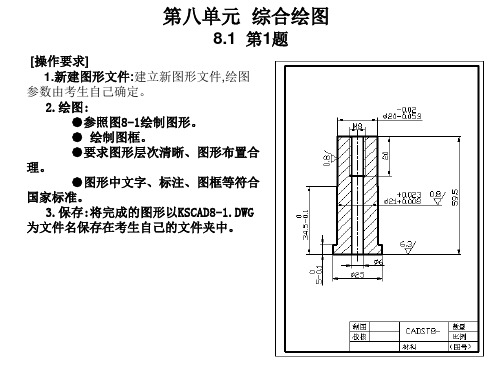

第5单元精确绘图要点：1、此单元每题都要求建立合适的绘图区域,图形必须在设置的绘图区域内。
“合适”应按1：1绘制图形的需要，根据图形的大小确定。
2、图形绘制与修改应力求快捷，务必精确。
为此应注意以下几点：（1）绘图与编辑顺序和方法要正确；（2）合理与巧妙使用追踪、捕捉等功能。
3、11~20题中尺寸不完整，不足的尺寸由考生自行确定。
5.1 第1题[操作要求]1.建立绘图区域:建立合适的绘图区域,图形必须在设置的绘图区域内。
2.绘图:按图5-1规定的尺寸绘图,中心线线型为acad_iso12w100,调整线型比例。
3.保存:将完成的图形以KSCAD5-1.DWG为文件名保存在考生自己的文件夹中。
说明：R14圆弧既可以用{圆}命令中的[T]方式绘制，也可以用{圆角}命令绘制。
用后者更快捷。
5.2 第2题[操作要求]1.建立绘图区域:建立合适的绘图区域,图形必须在设置的绘图区域内。
2.绘图:按图5-2规定的尺寸绘图,中心线线型为acad_iso10w100,调整线型比例。
3.保存:将完成的图形以KSCAD5-2.DWG为文件名保存在考生自己的文件夹中。
说明：绘图与编辑顺序为：大椭圆——左边大圆——右边小圆——R150圆弧——R100圆弧——小椭圆——正六边形。
[操作要求]1.建立绘图区域:建立合适的绘图区域,图形必须在设置的绘图区域内。
2.绘图:按图5-3规定的尺寸绘图,中心线线型为center,点线圆的线型为acad_iso07w100 ,调整线型比例。
3.保存:将完成的图形以KSCAD5-3.DWG为文件名保存在考生自己的文件夹中。
说明：此题应注意合理而巧妙地运用环行阵列与修剪。
[操作要求]1.建立绘图区域:建立合适的绘图区域,图形必须在设置的绘图区域内。
2.绘图:按图5-4规定的尺寸绘图,中心线线型为center, 调整线型比例。
3.保存:将完成的图形以KSCAD5-4.DWG为文件名保存在考生自己的文件夹中。
