超前地质预报技术交底书

XX工程技术交底工程名称XX隧道交底单位单位工程名称交底部位一、内容及说明本交底适用于XX隧道超前地质预报技术交底二、地质预报选用方法隧道超前地质预报坚持常规地质法、物理勘探法、钻探法等多种预报手段综合运用，取长补短，相互补充和印证的原则。

并结合本段工程特点，对应采用不同的隧道超前地质预测预报的方法。

三、隧道地质预报实施方法1、常规地质法隧道开挖爆破后通过地质素描手段，及时查看掌子面地质情况。

观察后及时绘制开挖工作面地质素描图、填写开挖工作面地质调查记录表。

地质素描的具体内容主要包括以下几个方面：①岩性应说明围岩岩石的名称、颜色、矿物成分、坚硬程度等，各类岩脉也应对其岩性、出露位置、宽度、接触关系、破碎、风化程度进行描述。

②构造开挖围岩受地质构造影响程度、延伸性、表面粗糙度、张开性、风化、破碎程度等进行描述，特别是岩体范围内出现的断层、节理、裂隙、软弱夹层等重点进行地质描述。

断层应对其位置、产状、性质、破碎特性、宽度等一一观测和描述；节理裂隙，特别是贯通性节理的产状密度、延伸情况、节理面现状等也要仔细量测和统计。

③地下水围岩的含水状态、涌水部位、水量、水压、水温、水质等描述并长期跟踪调查是否受季节性影响，特别是大、暴雨后观察涌水部位涌水量有无增减以及该段地表一定范围内是否有水源补给情况并作好记录。

④围岩变形破坏情况开挖段围岩发生坍方、掉块、岩爆等现象的位置、性质、形态、规模作详细记录。

2、TSP203超前地质预报系统TSP探测方法：①钻孔：在距离掌子面50m处钻深度为1.5m的孔，布置传感器；自掌子面起，每隔1.5m钻孔一个，钻孔深度为1.5m，最后一个孔与传感器的距离大于20m。

所有钻孔的高度尽可能的在同一标高线上。

钻孔完毕后，逐个测量孔的深度和倾斜度，并作好记录。

②埋设传感器杆：埋设传感器前，先清孔，清除孔底虚碴，放入锚固剂卷，插入传感器套杆，用钻带动其钻动，保证锚固剂卷充分搅拌。

待传感器杆固定后，插入传感器，注意传感器方向朝向掌子面。

技术交底书单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：
签收单位：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：
签收单位：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：
签收单位：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：
签收单位：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：
签收单位：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：
签收单位：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：
签收单位：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：
签收单位：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：
签收单位：
技术交底书
单位：中铁十一局集团成昆铁路米攀段项目经理部编号：
编制：复核：日期：签收单位：。

超前地质预报技术交底并服照片。

4.1.4素描图、记录必须在现场进行，素描一律“写实”，不做任何换算。

素描图式、比例、用语应统一。

4.1.5素描原始记录、图表须在当天整理或绘制，如发现错误，及时在现场核正。

4.1.6施工一定距离后，隧道地质素描图，应分段完善、总结，并做出相应的隧道纵断面图、表。

4.2超前水平钻孔超前地质钻探法合用与各种地质条件下的隧道超前地质预报，在富水软弱断层破碎带、富水岩溶发育区、煤层瓦斯发育区、重大物探异常区等地质段必须采用，并与物探资料分析比较，必要时修正物探结果。

一般地段采用冲击钻，运用冲击钻的响声、钻速及其变化、岩粉卡钻情况、钻杆震动情况、冲洗液颜色及流量来判断前方较短距离内的岩性、岩石强度、岩体完整强度、岩溶、暗河及地下水发育情况等地质情况，为提高预报的准确性，与地质素描配套使用。

复杂地质地段采用回转取芯钻。

4.2.1本交底段预报级别为ＢＺ类，规定采用φ89超前钻孔４孔+每循环15孔加深炮眼。

超前探测30m,每循环搭接５ｍ,探孔孔位布置图见图1。

图１隧道超前探孔横断面布置示意意图图2 A-A纵断面图4.2.2钻探过程中应现场做好钻探记录，涉及钻孔位置、开孔时间、终孔时间、孔深、钻进压力、钻进速度随孔深变化情况、冲洗液颜色和流量变化、涌砂、空洞、震动、卡钻位置、突进里程、冲击器声音的变化等。

4.2.3钻探过程中应及时鉴定岩芯、岩粉，鉴定岩石名称，对断层带、岩溶填充物、煤层、代表性岩土等拍摄照片备查，并选择有代表性岩芯整理保存。

4.2.4量测钻孔内水压时，须安装孔口管，并街上高压止水阀、连接件和压力表，压力表读书稳定一段时间后方可量测水压。

4.2.5终孔后钻探记录应经验孔人员、地质人员核查签字后，才可作为使用资料。

4.2.6钻探作业流程，见钻探作业流程图：交底人：复核人：接受人：日期：日期：日期：。

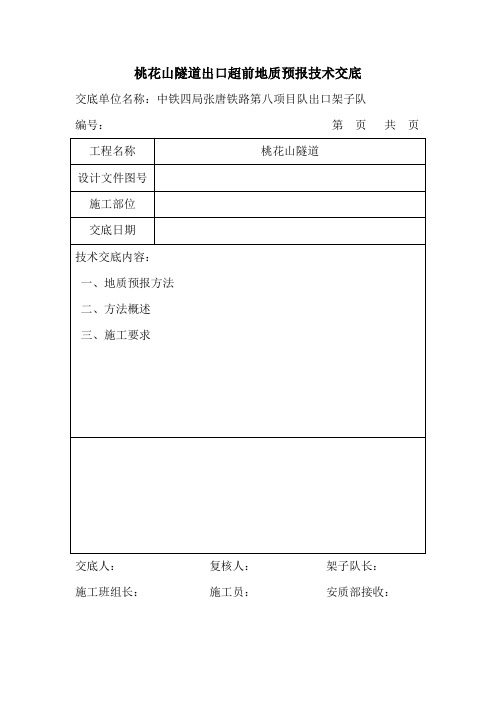

桃花山隧道出口超前地质预报技术交底交底单位名称：中铁四局张唐铁路第八项目队出口架子队编号：第页共页工程名称桃花山隧道设计文件图号施工部位交底日期技术交底内容：一、地质预报方法二、方法概述三、施工要求交底人：复核人：架子队长：施工班组长：施工员：安质部接收：桃花山隧道超前地质预报技术交底一、超前地质预报方法桃花山隧道DK402+108~ DK402+390段，设计为IV级围岩，采用台阶法开挖；超前地质预报方法：超前水平钻和加深炮孔。

二、方法概述(一)超前水平钻1、超前水平钻孔，每次钻孔长度为30m，下一循环钻孔与本次钻孔搭接长度为5m；2、洞口段设计为IV级围岩,每次在上台阶钻孔2个孔，示意图如下：超前钻孔测点布置示意图3、超前水平钻孔掌子面里程：序号里程1 DK402+3452 DK402+3203 DK402+2954 DK402+2705 DK402+2456 DK402+2207 DK402+1958 DK402+1709 DK402+14510 DK402+120(二)加深炮孔加深炮孔为炮眼钻孔时，挑选掏槽眼的三个孔，作为地质预报加深炮孔。

加深炮孔宜与爆破孔相同，孔深应较爆破孔深3m以上。

每一循环施工前均需钻设；钻孔位置可根据情况作选择；三、施工要求1、超前水平钻和加深炮孔施工，应制定专人负责钻孔，以便于观察钻孔情况；2、钻孔过程中，若发现前方地质有明显变化，可增加和调整钻孔位置；3、钻孔过程中，旁站人员应认真记录钻孔速度、有无地下水、岩芯颜色等情况，4、施工人员应遵守机械操作要求，钻孔前，必须由专人对开挖作业面安全状况和作业人员安全防护进行检查，及时消除各种安全隐患。

4、施工场地内的一切电源、电路的安装和拆除必须由持证电工操作，电器必须严格接地和使用漏电保护器。

5、施工人员必须戴安全帽，穿绝缘胶鞋。

6、夜间施工灯光要充足，不准把灯具挂在钢筋上或其他金属构件上，临时电线要架空，确保符合安全用电要求。

一、交底目的为确保工程安全顺利进行，提高施工人员安全意识，现将本工程超前预报安全技术进行交底，请全体施工人员认真学习并严格遵守。

二、交底内容1. 超前预报概念超前预报是指在施工过程中，通过地质调查、物探、钻探等手段，对施工前方地质条件进行预测，为施工提供科学依据，降低施工风险。

2. 超前预报工作内容（1）地质调查：对施工现场进行地质调查，了解地质构造、岩性、水文地质条件等。

（2）物探：利用地球物理方法，如地震、电磁、声波等，对地质条件进行探测。

（3）钻探：采用钻探设备，获取地质信息，为施工提供依据。

3. 超前预报安全注意事项（1）施工人员应熟悉超前预报工作流程，了解各种探测方法及设备的使用。

（2）在进行地质调查、物探、钻探等作业时，必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

（3）作业现场应设置警示标志，禁止无关人员进入。

（4）钻探作业时，注意钻杆、钻头等设备的安全，防止设备脱落伤人。

（5）钻探过程中，应密切关注钻孔内情况，发现异常情况立即停止作业，并及时上报。

（6）超前预报作业区域应设置专人负责，确保作业安全。

4. 超前预报工作流程（1）制定超前预报方案：根据工程地质条件，制定详细的超前预报方案。

（2）组织施工人员学习：对施工人员进行超前预报知识培训，确保施工人员掌握相关技能。

（3）实施超前预报作业：按照方案要求，进行地质调查、物探、钻探等作业。

（4）分析预报结果：对收集到的地质信息进行分析，评估施工风险。

（5）制定应对措施：针对预报结果，制定相应的应对措施，确保施工安全。

（6）跟踪监测：在施工过程中，持续关注地质变化，及时调整施工方案。

三、交底要求1. 施工单位应将本交底内容传达至全体施工人员，确保每位施工人员掌握超前预报安全技术。

2. 施工人员应认真学习本交底内容，提高安全意识，严格遵守操作规程。

3. 施工单位应定期组织超前预报安全技术培训，提高施工人员技能水平。

4. 施工单位应加强对超前预报作业的监督检查，确保作业安全。
