TEL 技术资料室内无绳电话机结构设计指引(Design Guide Line)--- Revision 2 ---、、、、、、、、、1999年 10月序言111111111111111111111111111“室内无绳电话机结构设计指引” (Design Guide Line) 是 1998 年由 TEL/DE (M) 工程师集体编写，经过一年来的实践，吸取了许多工程师的经验，特别是 Canada 机械部及 Hong Kong R&D 的意见，我们对其进行了修改、补充，力求完善。
本 Design Guide Line 的撰写，旨在总结我们多年来无绳电话机的设计经验，重点阐述本公司对于机械结构设计的要求，避免不同的工程师在设计时，以前的错误，以后又重复出现。
使设计更加规范化、标准化，利于进一步提高产品质量，利于生产的顺利进行。
本文供 TEL/DE(M) 工程师设计时参考，也可供本公司内部其他工程师参阅。
本文的撰写，旨在抛砖引玉，我们将不断地总结设计经验，完善Design Guide Line，使我们的机械设计做得更好。
曾令军 / 邝达盛10/20/1999 1111111111、、、、、、、、、、、、、、、、、、、、、、、、、、、、、目录第一章 Handset (手机)Structure & Assembly ( 4---11)一、外形设计 ---Line Drawing 的确定二、结构设计 ---Assembly Drawing 的确定1、设计的一般规则2、零件结构设计2.1、 Case Front2.2、 Case Rear2.3、 Battery Door2.4、 Lens2.5、 Light Guide2.6、 Volume Rubber Key2.7、 Slide Switch2.8、 Charge Contact2.9、 Buzzer 和 Mic Holder2.10、 Belt Clip2.11、 Jack Cover2.12、 Antenna 及附件第二章 Base Unit(座机) Structure & Assembly (12---- 20)一、外形设计 ---Line Drawing 的确定二、零件结构设计1、 Base top上的Cradle 设计2、电池仓设计3、 Key 及 Keypad 的设计4、喇叭位的设计5、天线结构设计6、 Light Guide 设计7、 Charge Contact 设计、、、8、 Wall Mount 设计9、 Base 细节设计10、PU Foot、、、10、排线设计第三章 Plastic Part Structure Design (21--- 26)一、孔结构二、柱结构三、骨位结构四、壁厚设计第四章 Rubber Keypad Design、、(27--- 29)一、设计参数二、结构设计1、 Key 的结构设计2、与胶件配合的结构设计3、 Keypad 设计的其它一些要点第五章 Metal Part Design (30--- 32)一、材料1、 P-bronze with Cu-Ni Plating2、 Nickel Silver3、 CRS 和 Galvanized steel4、 Brass二、充电片设计要注意的问题三、性能测试11111111111111111111第一章 Handset(手机)Structure & AssemblyHandset 的装配设计由彩色效果图 (Rendering)开始，可以从外形及结构两方面交叉进行。
一、教学目标：1. 认知目标：让幼儿认识电话的外形、构造及功能，了解电话的种类。
2. 技能目标：培养幼儿动手操作电话设备的能力，提高幼儿的观察力、想象力及表达能力。
3. 情感目标：培养幼儿对科学探索的兴趣，培养幼儿之间的相互沟通能力。
二、教学重点与难点：重点：让幼儿认识电话的外形、构造及功能，了解电话的种类。
难点：培养幼儿动手操作电话设备的能力，提高幼儿的观察力、想象力及表达能力。
三、教学准备：1. 物质准备：电话机模型、各类电话图片、玩具电话等。
2. 经验准备：幼儿已有一定的科学探索经验，了解日常生活中常见的通讯工具。
四、教学过程：1. 导入：通过图片，让幼儿观察并说出各种电话的名称，引出今天的主题——电话。
2. 基本知识学习：展示电话机模型，让幼儿观察并说出电话的外形、构造及功能。
教师讲解电话的种类，如固定电话、移动电话等。
3. 实践操作：让幼儿分组操作玩具电话，了解电话的使用方法，培养幼儿的动手操作能力。
4. 巩固知识：通过游戏“电话找朋友”，让幼儿在实践中进一步掌握电话的使用方法。
5. 课堂总结：让幼儿谈谈今天学到的电话知识，教师进行总结。
五、课后反思：本节课通过展示图片、讲解、实践操作等形式，让幼儿认识了电话的外形、构造及功能，了解了电话的种类。
在实践操作环节，幼儿积极参与，动手操作电话设备，提高了观察力、想象力及表达能力。
但在课堂总结环节，部分幼儿对电话知识的掌握仍有不足，需要在今后的教学中加强巩固。
六、教学内容与步骤：1. 教学内容：认识电话的内部构造和原理。
2. 教学步骤：a. 教师展示电话机模型，引导幼儿观察电话的内部构造。
b. 讲解电话的工作原理，如电磁感应、电信号传输等。
c. 让幼儿动手拆解玩具电话，观察内部构造，理解电话的工作原理。
七、教学活动设计与指导：1. 教学活动：电话制作比赛。
2. 活动设计：将幼儿分成若干小组，每组用废旧材料制作一个电话模型。
3. 活动指导：教师提供制作电话的指导，如如何制作电话壳、如何安装内部构造等。

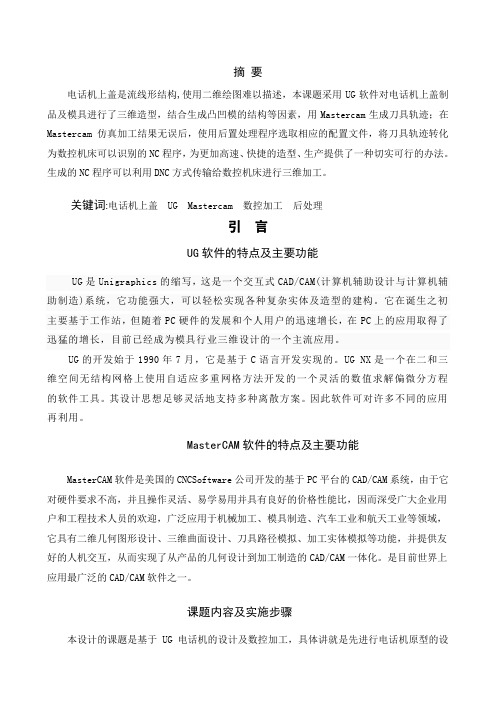

摘要电话机上盖是流线形结构,使用二维绘图难以描述，本课题采用UG软件对电话机上盖制品及模具进行了三维造型，结合生成凸凹模的结构等因素，用Mastercam生成刀具轨迹；在Mastercam仿真加工结果无误后，使用后置处理程序选取相应的配置文件，将刀具轨迹转化为数控机床可以识别的NC程序，为更加高速、快捷的造型、生产提供了一种切实可行的办法。
生成的NC程序可以利用DNC方式传输给数控机床进行三维加工。
关键词:电话机上盖 UG Mastercam 数控加工后处理引言UG软件的特点及主要功能UG是Unigraphics的缩写，这是一个交互式CAD/CAM(计算机辅助设计与计算机辅助制造)系统，它功能强大，可以轻松实现各种复杂实体及造型的建构。
它在诞生之初主要基于工作站，但随着PC硬件的发展和个人用户的迅速增长，在PC上的应用取得了迅猛的增长，目前已经成为模具行业三维设计的一个主流应用。
UG的开发始于1990年7月，它是基于C语言开发实现的。
UG NX是一个在二和三维空间无结构网格上使用自适应多重网格方法开发的一个灵活的数值求解偏微分方程的软件工具。
其设计思想足够灵活地支持多种离散方案。
因此软件可对许多不同的应用再利用。
MasterCAM软件的特点及主要功能MasterCAM软件是美国的CNCSoftware公司开发的基于PC平台的CAD/CAM系统，由于它对硬件要求不高，并且操作灵活、易学易用并具有良好的价格性能比，因而深受广大企业用户和工程技术人员的欢迎，广泛应用于机械加工、模具制造、汽车工业和航天工业等领域，它具有二维几何图形设计、三维曲面设计、刀具路径模拟、加工实体模拟等功能，并提供友好的人机交互，从而实现了从产品的几何设计到加工制造的CAD/CAM一体化。
是目前世界上应用最广泛的CAD/CAM软件之一。
课题内容及实施步骤本设计的课题是基于UG电话机的设计及数控加工，具体讲就是先进行电话机原型的设计，再通过Mastercam对电话机原型进行模具的型芯和型腔的生成以及数控加工后处理程序的编制，最后根据生成的程序进行数控加工仿真。
1.前言 (2)2.器材准备 (3)2.1器材准备 (3)2.2电阻电容及芯片引脚辨别 (3)2.2.1电阻的辨别 (3)2.2.2 电容的辨别 (4)2.2.3引脚的辨别 (4)3.面包电话机的原理 (5)3.1 电话机振铃部分 (5)3.1.1振铃部分方案 (5)3.1.2 信号初级处理流程 (6)3.1.3 KA2410芯片 (6)3.2 电话机手柄部分 (7)3.2.1、手柄部分整体方案： (7)3.2.2、手柄部分电路图及工作原理： (8)3.2.3、HM9102D内部结构及特点： (8)3.3 系统功能 (9)4.面包电话机的焊接与安装调试 (10)4.1 焊接工具及材料 (10)4.2 焊接过程 (14)4.2.1焊前准备 (14)4.2.2焊接步骤 (14)4.3焊接成品 (15)4.4功能调试 (17)5. protel原理图和版图 (18)5.1振铃部分 (18)5.2手柄部分原理图绘制： (18)5.3电话机总图： (19)6.注意事项 (19)6.1焊接注意事项 (19)6.2手工插焊元器件的原则 (20)第七部分：心得体会 (22)第八部分参考文献 (23)1.前言当前社会，信息化已经走进了千家万户，其中，电话通信作为信息交换的工具已广泛普及，是我们相互交流、相互沟通的必不可少的介质与工具。
电话机设置在电话通信起点和终点的用户侧，是电话网的用户终端设备。
现代的电话机能够方便地实现终端用户之间的呼叫和通话，是经过一百多年来许多人的研究和无数次的改进而形成的。
尽管它们的式样千差万别，但一般都有如下基本功能：声电互换功能、摘机识别功能、发送拨号信号的功能、响铃的功能、和交换机之间的电接续功能。
历史上对电话机的改进和发明包括：碳粉话筒，电话人工交换板，拨号盘，自动电话交换机，程控电话交换机，双音多频拨号，语音数字采样等。
近年来的新技术包括，ISDN，DSL，模拟移动电话和数字移动电话机等。
程控电话交换机系统设计方案系统VlSlo格式内部资料程控交换机系统1系统概述程控交换机系统针对五星级酒店提供全套先进的、个性化的解决方案，从普通客房话机、套房及VIP客房话机、前台宾馆专用多功能数字话机、无线终端设备（内部固定座机和移动手机捆绑）、多媒体PC 话务台等一系列的终端设备应用；酒店应用功能包软件帮助酒店提供更多，更丰富的服务内容，从而提高了酒店的服务档次，如：功能操作使用语音指导、多国语言提示、叫醒服务、小酒吧管理、房态管理、团队客房管理、PMS接口等。
提供的软硬件产品都是采用模块化设计，根据不同档次、不同投资力度选择相应的模块，完全符合从四星级到七星级酒店对通信的需求。
酒店作为五星级酒店，对语音通信平台有着非常高的要求。
在做到安全可靠的前提下，要求提供全球最先进的设备、个性化灵活的酒店功能软件。
配置如下：目前电话系统配置了560模拟分机端口，40数字分机端口，可扩容到5000门用户。
系统扩容时无须更换机型，只需增加机架、机柜、接口板，升级软件即可，扩容方式简单、经济。
系统双备份功能：本次系统配置了双CPU备份功能，以保证系统99.99%正常运行。
PSTN数字中继接入：根据贵酒店分机容量和话务需求，外线建议采用30路ISDN30B+D数字中继链路，即2×2ME1数字中继接口，为酒店提供来去话快速可靠的接续和主叫号码透传，具有高效率，低成本，高实用性的特点。
数字中继具有来电显示功能，且具有DID功能（即每个分机可具有自己独立的外线号码，从而减轻总机转接办公电话的工作量，提高对酒店客户的服务质量）。
数字中继还具有很高的稳定性，由于是光纤接入的，所以不受雷击影响）。
酒店专业IPPC话务台：本次配置了3台4059IPPC话务台,为贵酒店提供话务处理，信息查询，帮助，酒店通讯相关业务服务和辅助服务；同时提供2套耳机给话务员使用。
酒店办公人员数字话机：本次配置了数字话机供经理级以上的办公人员使用，能够更好地帮助贵酒店员工们更好的对来电进行处理。
程控交换机设计方案程控电话交换机系统部分目录第一章、需求分析及设备选择 (1)1.1 需求分析 (1)第二章、技术建议方案 (2)3.1技术解决方案 (2)3.1.1系统配置 (2)3.1.4多功能数字电话机 (3)3.1.6计费系统 (3)3.2其它系统特性和应用 (3)3.2.1高可靠冗余系统 (3)3.2.2自动路由选择（ARS） (4)3.2.3自动呼叫分配（ACD）【可选】 (4)3.2.4计算机电话集成（CTI）【可选】 (4)3.2.5多方会议电话【可选】 (4)3.2.6信息中心接口（MCI） (4)3.2.7计费信息接口（SMDR） (4)3.2.8 PC话务台（IAC）【可选】 (4)第三章、系统其他基本功能 (4)第一章、需求分析及设备选择1.1 需求分析本次程控交换机语音通信项目包含一套程控交换机系统。
其中，程控交换机系统包括程控交换机、前台数字终端（数字话机）、专用话务台等。
设备需求：1.系统容量初装容量32门。
其中：模拟中继12路；模拟分机32，专用话务台1台。
2.性能及设备要求♣性能稳定：系统采用模块化结构设计，系统可自动测试、自动诊断和自动故障告警。
♣系统是全数字程控交换机，可接多种的数字终端（如数字话务台、数字话机、直选台等）。
♣设备冗余性强大，可实现灵活扩容。
♣板卡采用超大规模集成电路技术，采用带电插拔设计。
♣中继接口丰富，可与E/M、ISDN、载波、磁石、PCM等制式交换网络联接。
♣二次电源技术，停电自动切换由电瓶供电。
♣外接端口具备过流、三级防雷过压保护功能。
3.功能要求♣SMDR接口：向管理软件传送话费清单。
♣交换机能配置电脑作为话务监控台、计费台或综合台（集计费与话台管理于一体），PC 管理功能强大、操作方便。
♣电脑话务台：能实时监控每路电话摘机、通话、打进、打出、挂机等状态，能进行有效的话务和话单监视与控制，能存储打入/打出电话记录清单。
客房分机话费清单为通用OFFICE格式，具有实时报表输出及打印功能。
电话机底座注塑模具设计摘要模具是工业生产的基础工艺装备，也是发展和实现少无切削技术不可缺少的工具。
它在工业生产中使用极为广泛，是当代工业生产的重要手段和工艺发展方向，许多现代工业的发展和技术水平的提高，在很大程度上取决于模具工业的发展水平。
因此，模具技术发展状况及水平的高低，直接影响到工业产品的发展。
也是衡量一个国家工艺水平的重要标志之一。
本文主要论述了塑料注射模的基本原理和设计过程，并着重讲述了充电器外壳注射模的设计过程。
首先，讲述了模具的作用和国内外的发展状况及其发展方向。
然后论述了方案的选择和确定。
再次对于所确定的方案给出了详细的设计过程和计算过程，最后还对所设计的模具进行了经济性可行性分析。
此次设计中，最关键的是确定型芯和型腔的结构，此外还分析了模具受力，脱模机构的设计、冷却系统的设计等。
总的来说，所设计的这套模具经济合理，可行性强，生产方便，是一套实用性较强的模具。
关键词：注射模；定模；动模；抽芯；斜导柱Telephone base injection mold designAbstractThe molding tool is a foundation craft that industry produce to equip, it also a development with realizes the little having no slice the indispensable tool in the technique of cutting .It is in industry produce the usage is extremely extensive, it an important means that contemporary industry produce to develop the direction with the craft, many modern industrial developments with horizontal exaltation in technique, be decided by the industrial development in molding tool level to a large extent. Therefore, moldings tool technique development condition and horizontal and high and low, affect the development of the industry product directly. Too is to measure the one of the horizontal and important markings in a national craft.The graduation project title is the camera bracket a parts injection mold design., this text discussed primarily the plastics injects the basic principle of the mold with design the process, combining to emphasize to relate the Chargers shell inject the design process of the mold. First, related the function of the molding tool with domestic and international development condition and its development directions. Then discussed the choice of the project with certain. Returns a project for making sure give a detailed design process with compute process; very much again the molding tool to design to preceded the economic viability assessment. Total to say, a this set of molding tools for designing economy reasonable, the possibility is strong, producing the convenience, it a stronger molding tool in a set of function.Keyword: Inject the mold; Settle the mold; Move the mold; Take out core; Inclined slippery piece目录1 绪论 (1)1.1 题目背景意义 (1)1.2 塑料工业简介 (1)1.3 我国塑料模具现状 (2)1.4 塑料模具发展趋势 (3)2 制品的特性分析 (4)2.1 制品（电话机底座）的简介 (4)2.1.1 对制品的分析主要包括以下几点 (4)2.1.2 本设计中塑件各项要求 (5)2.2 制品的工艺性及结构分析 (5)2.2.1 结构分析 (5)2.2.2 成型工艺分析 (5)2.2.3 材料的性能分析 (5)2.3 注射成形过程 (7)2.3.1 ABS的注射工艺参数 (7)2.3.2 ABS的主要性能指标 (8)2.3.3 ABS工艺条件 (8)3 注射成型机的选择 (9)3.1 估算塑件体积 (9)3.2 估算塑件质量 (9)3.3 注塑机的注射容量 (10)3.4 锁模力 (10)3.5 选择注塑机及注塑机的主要参数 (10)3.5.1 注射机的选择 (10)3.5.2 SZ-200/120型注塑机的主要参数 (10)3.6 注塑机的校核 (11)4 浇注系统的设计 (13)4.1 浇注系统设计原则 (13)4.2 主流道的设计 (13)4.2.1 主流道尺寸 (13)4.2.2 主流道衬套的形式及尺寸 (14)4.2.3 定位圈的结构尺寸 (15)4.3 冷料穴的设计 (15)4.4 浇口的设计 (16)4.4.1 浇口的主要作用 (16)4.4.2 浇口尺寸的确定 (16)4.4.3 浇口位置的选择 (16)4.4.4 浇口结构的形式 (17)4.5 浇注系统凝料的脱出机构 (17)4.5.1 普通浇注系统的凝料的脱出 (17)4.5.2 点浇口式浇注系统凝料的脱出 (17)4.6 脱模推出机构的确定 (18)4.6.1 脱模推出机构的设计原则 (18)4.6.2 制品推出的基本方式 (18)5 成型零部件的设计 (20)5.1 分型面的设计 (20)5.2 成型零件应具备的特性 (21)5.3 成型零件的结构设计 (21)5.3.1 凹模（型腔）结构设计 (21)5.3.2 型芯的结构设计 (22)5.4 成型零件工作尺寸计算 (22)5.4.1 影响塑件尺寸和精度的因素 (22)5.4.2 成型零件工作尺寸的计算 (23)5.4.3 模具型腔侧壁和底板厚度的计算 (25)6 导向机构的设计 (27)6.1 导向机构的作用 (27)6.2 导柱导向机构 (27)6.2.1 导向机构的总体设计 (27)6.2.2 导柱的设计 (28)6.2.3 导套的设计 (28)7 侧抽芯机构的设计 (29)7.1 侧向分型与抽芯机构的分类 (29)7.2 斜导柱侧向分型与抽芯机构设计要点 (30)7.2.1 正确选择主型芯位置 (30)7.2.2 斜导柱的设计计算 (30)8 冷却系统 (32)8.1 模具冷却系统的设计原则 (32)8.2 模具冷却系统的结构 (32)9 总结 (33)毕业设计（论文）知识产权声明...................................... 错误!未定义书签。
第一章引言模具是制造业的重要基础工艺装备。
用模具生产制件所达到的高精度，高复杂程性、高一致性、高生产效率和低能耗、低耗材，使模具工业再制造业中的地位越来越重要. 近年来，我国塑料模具水平已有较大提高。
大型塑料模具已能生产单套重量达50t以上的注塑模，精密塑料模的精度已可达到3μm，制件精度为0.5μm的小模数齿轮模具及达到高光学要求的车灯模具等也已能生产，多腔塑料模已能生产一模7800腔的塑封模，高速模具方面已能生产4m/min以上挤出速度的高速塑料异型材挤出模及主型材双腔共挤、双色共挤、软硬共挤、后共挤、再生料共挤出和低发泡钢塑共挤等各种模具。
在生产手段上，模具企业设备数控化率已有较大提高，CAD/CAE/CAM技术的应用面已大为扩大，高速加工及RP/RT等先进技术的采用已越来越多。
模具标准件使用覆盖率及模具商品化率都已有较大幅度的提高，热流道模具的比例也有较大提高。
三资企业蓬勃发展进一步促进了塑料模具设计制造水平及企业管理水平的提高。
在现代生活中电话的应用越来越广泛，人们对于它的需求也越来越高，所以要求大批量生产，可以实现小投入大收益，在同行中竞争可以更有优势。
该模具的设计是按照国标模具设计与模具工作原理的具体要求而设计，其中查阅了模具设计的相关书籍和资料，其设计方案经过科学论证，由于我的经验不足在本课题设计中难免有不足之处，希望老师能够谅解塑件的几何形状与成形方法、模具分型面的选择、塑件是否能顺利成形和出模等有直接关系。
所以在设计塑件时应认真考虑，使塑件的几何形状能满足其成形工艺要求。
该套模具结构简单明了 ,并保证了凝料的自动脱落,实现了从注射到落料的完全自动化,提高了生产效率。
由于塑件是壁厚较薄而均匀的塑件,且凸模部分有许多孔和凸台,有较大的包紧力,为保证塑件的推出,故设计了27 根推杆来平衡推出力。
经过生产实践证明,该套模具的开合模动作完全符合设计要求,可以应用于大批量生产。
第二章产品分析2.1塑料成形性能塑料是以高分子量的合成树脂为主要成分，在一定条件下（如温度，压力等）可塑制成一定形状且在常温下保持形状不变的材料。
小学美术教案《奇妙的电话机一、教学内容本节课我们将学习小学美术教材第四册第四章《生活中的设计——奇妙的电话机》。
详细内容将围绕电话机的发展历史、功能特点以及设计创意展开，通过引导学生观察、思考和动手实践，培养他们的设计意识和创新能力。
二、教学目标1. 让学生了解电话机的发展历史，掌握其功能特点。
2. 培养学生运用观察、联想和创意设计电话机的能力。
3. 激发学生对美术创作的兴趣，提高审美素养。
三、教学难点与重点教学难点：电话机的设计创意及表现方法。
教学重点：了解电话机的发展历史，掌握其功能特点，运用创意设计电话机。
四、教具与学具准备教具：电话机实物或图片、教材、多媒体设备。
学具：画纸、画笔、水彩、剪刀、胶水等。
五、教学过程1. 导入：展示一部古老的电话机和一部现代的电话机，引导学生观察并提问：“你们知道这两部电话机有什么不同吗？”通过讨论，引出本节课的主题——奇妙的电话机。
2. 新课讲解：（1）介绍电话机的发展历史，让学生了解其演变过程。
（2）讲解电话机的功能特点，如：拨号、接听、免提、录音等。
（3）展示各种创意电话机设计，引导学生发挥想象，激发创作灵感。
3. 实践环节：（1）分发画纸、画笔等学具，让学生分组讨论并设计一部创意电话机。
（2）教师巡回指导，解答学生在设计过程中遇到的问题。
（3）学生完成设计稿后，进行展示、交流和评价。
4. 例题讲解：（1）展示一部创意电话机设计例题，分析其设计思路和技巧。
（2）引导学生运用所学知识，独立完成一部电话机设计。
5. 随堂练习：（1）让学生根据所学知识，为自己设计一部电话机。
（2）教师挑选部分作品进行展示、评价。
六、板书设计1. 奇妙的电话机2. 内容：（1）电话机的发展历史（2）电话机的功能特点（3）创意电话机设计方法七、作业设计1. 作业题目：设计一部创意电话机2. 答案要点：（1）了解电话机的发展历史和功能特点（2）运用创意设计，表现出电话机的独特性（3）注重色彩搭配和造型美观八、课后反思及拓展延伸2. 拓展延伸：（1）鼓励学生课后收集更多关于电话机的资料，了解其发展历史和未来趋势。
华东交通大学理工学院课程设计报告书所属课程名称高频电子线路题目ZX2029型电话机的焊接与安装分院电信分院专业班级通信2012-1班学号20120210420112学生姓名王共瑞指导教师李房云2015年1 月15日课程设计（论文）评阅意见评阅人李房云职称讲师2015 年1 月15日摘要随着微电子技术和计算机技术的不断发展，在涉及通信、国防、航天、工业自动化、仪器仪表等领域工作中，电话机技术的含量以惊人的速度上升，电子电话机已经像各种家用电器一样走入千家万户，成为人们日常工作与生活的必需品，从而使它成为当今电子技术发展的前沿之一。
同时随着集成电路的技术的发展，使得电话机的功能越来越强，然而基本的振铃，拨号，通话功能却是每一款电话机所必须的功能;本文首先阐述了ZX2029型电话机的基本概念和发展过程，并以ZX2029型（面包型）电话机实验套件为基础进行焊接和调试。
阐述了电话机的工作原理，设计步骤，以及组装测试。
关键词：ZX2029型电话机；集成电路IC1(2410型)；集成电路IC2(9012D 型)；蜂鸣片；驻极体。
目录第1章课程设计内容及目的 (5)第2章课程设计实验器材 (6)第3章课程设计实验原理 (7)3.1 电原理图 (7)3.2 电话通信系统 (8)3.3 电话机构成的原理 (8)3.4 极性转换电路 (9)3.5 振铃电路 (9)3.6 拨号电路.................................. 错误！未定义书签。
3.7 印刷电路板图.............................. 错误！未定义书签。
3.8 我的实物图................................ 错误！未定义书签。
第4章课程设计操作步骤 .. (12)4.1 元件的选择 (12)4.2 焊接技术 (18)4.3 注意事项................................. 错误！未定义书签。
8 4.4 电话机的组装与调试......................... 错误！未定义书签。
8第5章常见电话机检修方法 .................... 错误！未定义书签。
第6章实验心得 . (20)致谢 (21)参考文献 (22)第1章课程设计内容及目的一、实验目的1. 通过对电话机的安装、焊接及调试，了解电子产品的生产制作过程。
了解常用电子器件的类别、型号、规格、性能及其使用范围（色环电阻的识别等），能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2.学习并掌握ZX2029型（面包型）电话机的工作原理。
3.通过电路图,熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，了解电子产品的焊接、提高动手能力。
4.在散件的组装过程中进一步学习电子技术。
5.掌握电子元器件的识别及质量检验。
6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求。
二、实验内容1. 元器件的识别。
对于此次电话机装配中所用到的所有元器件，如色环电阻、二极管、稳压管、三极管、瓷片电容、涤纶电容、电解电容、变压器及其他各种所用到的器件都应该能很好的识别。
2. 元器件的插装。
元器件在焊接前，需要对其进行正确的插装，这一点是十分重要的，它关系到我们电话机组装成败与否。
对于器件的插装，要求我们能在正确识别元器件的基础上，认真小心，对照元器件清单表，不漏插，不错插。
3. 元器件的焊接。
在进行元器件的焊接前，要求我们首先掌握正确的焊接工艺，这就需要我们在掌握焊接理论的前提下，进行大量的焊接练习。
焊接时，要做到快、准、稳。
4. 电话机的测试。
在完成了电话机的焊接以后，我们并不能急着进行整机的装配，还要先对其进行测试，以便确定我们的电话机是否符合要求。
实验器材：1. 电烙铁、焊锡。
2. 螺丝刀、镊子、钳子等必备工具、万用表。
ZX2029型（面包型）电话机实验套件。
具体清单如表2-1所示。
表2-1 套件元器件清单表3.1 电原理图随着科技和社会的发展现今人们主要使用按键电话机按键电话机主要由振铃电路、拨号电路、液晶显示电路、手柄通话电路、免提通话电路等组成电话机整机方框原理图如图3.1。
图3.1电话机方框原理图国内大多数电话机基本依此原理图设计，如图3.2所示图3.2原理设计图3.2电话通信系统电话外线接入L1、L2，当挂机时，叉簧开关HOOK接通振铃电路，目前广泛采用的程控交换机的工作电压为直流60V左右，铃流信号的电压为交流90V左右，没有振铃信号输入时由于E1和E2对直流电压是断路的，因此没有电流流入电话机，当有交流的铃音信号到来时，经R1和E1、E2后，经极性保护电路在Z1两端形成一个直流27V左右的电压，作为振铃电路的工作电源。
振铃电路得电后，铃音振荡电路工作，从8脚输出铃音信号，经R6限流后，在压电陶瓷片上发出电话振铃音。
当听到铃声后拿起电话机，此时电话机工作在摘机状态，叉簧开关复位，此时一方面断开E1、E2通路，L2直接接入极性保护电路，另一方面断开振铃电路供电回路，接通通话部分电路。
由于通话电路阻抗较低，变会形成一个有效的摘机信号，交换机接到这个摘机信号后，回路电压变为8V左右，作为整机的工作电源。
外电源一路经R12、D1在Z1两端形成4.7V，为9012D提供供电。
HM9102是一款性价比较高的脉冲/双音频拨号器。
摘机后，外电源经R15、R16分压，Q3饱和导通，其集电极变为低电平，启动拨号芯片，芯片启动后，不断的对键盘不断地进行扫描，当有按键按下时，经数模转换后，从TONE脚输出双音频信号。
通话中，线路传输过来的语音信息，经E4耦合后，Q1放大，驱动扬声器发出声音，而接听电话者的说话声，则从MIC 拾取后，经R8、C1耦合送入线路，完成与异地的通话。
3.3电话机构成的原理电话通信是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。
两个用户要进行通信，最简单的形式就是将两部电话机用一对线路连接起来。
1、当发话者拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。
2、声波作用于送话器上，使之产生电流，称为话音电流。
3、话音电流沿着线路传送到对方电话机的受话器内，4、而受话器作用与送话器刚好相反--把电流转化为声波，通过空气传至人的耳朵中。
这样，就完成了最简单的通话过程。
3.4极性转换电路在某些仪器仪表和绝大多数应用晶体管、集成电路的电子装置中都要求有一定的供电极性，否则电路不仅不能工作，而且会损坏电路中的元器件。
用电池供电的电路一般正、负极很明显，不容易弄错极性。
但有些供电的电源工、负极两个头就很容易接错，如给电话机供电的电话线(50v左右的直流电);人们使用时就会很随意地装在电话机上，如果在电话机上不设置极性保护电路，一旦电话线极性接反就会损坏电话机中的电子电路。
为了防止极性接反，可以按图那样，用四只二极管组成一个极性保护电路。
所谓极性转换电路，实际上就是一个桥式整流电路。
图3.3 极性转换电路3.5振铃电路振铃电路主要由滤波电路，双音频震荡电路，电声装换等组成。
交流震荡电压经整流，滤波变成平滑的DC电压后，送至双音调震荡电路的震荡信号由功率输出电路交替输出两种不同频率的电压，用以驱动扬声器向外发出振铃声以示外线来电话。
当外线来铃声时，振铃信号被送到振铃电路。
振铃电路实质上是一个电子门铃电路，由振铃IC，外围阻容元件，整流桥和扬声器等元件组成。
当外线发来振铃信号时，从极性装换电路送来一个交流，该信号的电压45~75V，频率为25Hz，振铃电路将该信号首先经过一个通交隔直电容分离出铃流信号，在经限流，滤波后，送到振铃IC，由于该不断交替变化，振铃IC内部高，低频振荡器也交替轮换工作，送出一个音频信号，经放大后驱动扬声器发出电子音乐铃声。
图3.4 振铃电路3.6拨号电路图3.5 拨号电路3.7印刷电路板图图3.6 印刷电路板图3.8我的实物图图3.7 印刷电路板图第4章 课程设计操作步骤3.1元件的选择1．9102D 引脚说明HM9102D 是音频/脉冲可转换的拨号器，有上次号码重拨的功能。
它是CMOS 工艺制成，无论在音频方式还是在脉冲方式下，工作电压范围很宽。
在挂机状态下，消耗保持电流比较小。
HM9102D 是一款性价比较高的脉冲/双音频拨号器，其内部功能电路如下图：图4.1 拨号集成电路内部方框图HM9102D 可输出号码脉冲，也可输出双音多频信号。
其引脚功能为：图4.2 9102D 引脚图引脚功能说明：C1-C4和R1-R4键盘行、列输入引脚，提高键盘扫描和拨号选择。
当HKS 脚V R1R2R3R4HKS B/M MODE OSC1OSC2VDD VSS DTMF T/PM DP C1C2C3C4123456789101112131415161718HM9102D 1491029V OUT 100K 10K为低电位时，列组处于高电位，而行组处于地电位状态，相关行和列接通或通过电子输入。
决定有效键入，只能单键键入，同时按下两个或者两个以上按键无效，为了避免键盘节点颤动出错，芯片内部设有防震动电路，防震动时间为20ms。
OSCI，OSC0振荡器输入，输出引脚，芯片内部反相放大器OSC1和OSC0引脚所接的3.579545Mhz晶体够成系统时钟振荡器。
当GKS为低电压时，有效键入可接通该振荡器，并产生3.579545Mhz的时钟。
XMUTE：NMOS漏极开路输出结构，闭音输出引脚。
拨号时，该输出为低电压位，否则此引脚为高阻抗。
HKS叉璜输入引脚。
当电话挂机时，此引脚必须是1，以便禁止拨号操作，并且降低功耗。
当摘机时候，HKS引脚必须是0此时才能够执行所有功能。
P0脉冲信号输出引脚，采用NMOS漏极开路输出结构。
脉冲拨号和闪断操作时，该引脚输出为低电位，否则是悬空状态。
TONE爽音多信号输出引脚。
在音频状态下当键入数字键时候，此引脚将送出相应的双音频多频信号。
TONE引脚提供最短音频持续时间和最短音频间隔时间，以保证快速键入。
如果键入时间短于100ms，则双音频多信号持续100ms否则按下多长时间音频就会持续多长时间。
M/B断续比选择引脚。
接VSS时是40:60接VDD时或者是悬空时是33:66. R1、R2、R3、R4、C1、C2、C3与键盘的相应的引线相连，C4悬空。
HKS：启动脚。
HKS = “0”时，启动（片选）B／M：断续比选择。
B／M = 5V 时，断续比为 2 ：1B／M = 0V 时，断续比为1.5 ：1MODE：模式选择。
MODE = 5V 时，脉冲方式MODE = 0V 时，双音多频方式（DTMF）SOC1、SOC2：外接3.58MHz晶体VDD = 5VVSS = 0VT／PM：静噪输出，拨号时为“0”。
