护栏安装安全技术交底范本模板
一、工程名称：____________________二、施工单位：____________________三、施工部位：____________________四、施工日期：____________________五、交底内容：一、施工准备1. 施工人员必须熟悉护栏安装的施工工艺和安全操作规程，确保施工安全。
2. 施工前应检查施工现场的用电、用水、消防设施等，确保符合安全要求。
3. 护栏安装所用材料、机具、设备必须符合设计要求，并经检验合格。
二、施工工艺1. 根据设计图纸和施工规范，进行现场放线，确定护栏安装位置。
2. 安装前，应清除施工现场的杂物，确保施工环境整洁。
3. 护栏安装顺序：先安装立柱，再安装横杆，最后安装扶手。
4. 护栏立柱应垂直安装，垂直度偏差不大于2mm。
5. 横杆和扶手安装应牢固，不得松动。
三、安全要求1. 施工人员进入施工现场必须佩戴安全帽，系好安全带，穿防滑鞋。
2. 高空作业时，必须使用安全带，并采取防坠落措施。
3. 严禁酒后作业、疲劳作业，确保施工人员身体健康。
4. 严禁违章操作，不得擅自改变施工工艺和安全措施。
5. 施工现场应设置警示标志，防止非施工人员进入。
四、质量控制1. 护栏安装质量应符合设计要求和施工规范。
2. 护栏表面应平整、光滑，无明显划痕、裂缝等缺陷。
3. 护栏立柱、横杆、扶手连接牢固，不得松动。
4. 护栏安装偏差应符合以下要求：（1）立柱垂直度：±2mm；（2）横杆水平度：±2mm；（3）扶手水平度：±2mm；（4）扶手间距：±10mm。
五、应急措施1. 发生安全事故时，立即停止施工，组织人员进行救援。
2. 报告事故情况，按照事故处理程序进行处理。
3. 对事故原因进行分析，采取有效措施防止类似事故再次发生。
六、验收标准1. 护栏安装质量应符合设计要求和施工规范。
2. 护栏表面应平整、光滑，无明显划痕、裂缝等缺陷。
护栏更换安全技术交底模板
一、交底目的为确保护栏更换施工过程中工作人员的生命安全和身体健康，防止事故发生，特制定本安全技术交底。
二、交底对象所有参与护栏更换施工的作业人员及管理人员。
三、交底内容1. 施工前准备1.1 熟悉施工图纸、技术规范和操作规程，了解护栏更换的具体要求和施工流程。
1.2 检查施工现场，确保施工环境安全，无障碍物，道路畅通。
1.3 检查施工工具和设备，确保其完好、安全可靠。
1.4 检查施工材料，确保其符合设计要求和质量标准。
2. 施工过程安全措施2.1 作业人员必须佩戴安全帽、安全带等个人防护用品。
2.2 高处作业时，必须设置安全防护栏和警示标志，确保作业人员安全。
2.3 使用高空作业车或升降机等设备时，必须确保设备安全可靠，作业人员操作熟练。
2.4 施工现场设置警示标志，提醒过往行人注意安全。
2.5 严格遵守施工操作规程，严禁违章作业。
3. 具体操作步骤3.1 首先对原有护栏进行拆除，拆除过程中注意保护路面，避免损坏。
3.2 拆除原有护栏后，检查路基，如有损坏，及时修复。
3.3 安装新护栏，确保其牢固、平整、美观。
3.4 检查新护栏的连接部位，确保连接牢固。
3.5 施工完成后，对施工现场进行清理，确保无安全隐患。
4. 应急处置4.1 如发生人员受伤，立即停止施工，将伤员送往医院救治。
4.2 如发生设备故障，立即停止使用，及时维修。
4.3 如发生火灾、触电等事故，立即报警，并采取相应措施进行扑救。
四、注意事项1. 作业人员必须服从指挥，严格遵守操作规程。
2. 作业人员必须保持通讯畅通，确保在紧急情况下能够及时联系。
3. 作业人员必须保持施工现场整洁，不得乱扔垃圾。
4. 作业人员必须爱护施工现场的设备、材料，不得随意损坏。
五、验收标准1. 护栏更换完成后，必须符合设计要求和施工规范。
2. 护栏连接牢固，无松动现象。
3. 护栏表面平整、美观，无损坏。
4. 施工现场无安全隐患。
六、附则本安全技术交底自发布之日起实施，如有未尽事宜，由施工项目部负责解释。
锌钢栏杆组装安全技术交底模板
一、交底对象本次安全技术交底的对象为参与锌钢栏杆组装的施工人员、监理人员及管理人员。
二、交底目的为确保锌钢栏杆组装过程中的安全，预防事故发生，提高安全生产意识，特进行安全技术交底。
三、交底内容1. 人员安全要求（1）施工人员必须经过专业培训，了解锌钢栏杆组装的相关知识和操作技能。
（2）施工人员必须遵守施工现场的各项安全规定，服从现场管理。
（3）施工人员应佩戴好安全帽、防护手套、防护眼镜等个人防护用品。
（4）严禁酒后、带病、疲劳作业。
2. 施工现场安全要求（1）施工现场应设置明显的安全警示标志，如：“危险”、“禁止通行”等。
（2）施工现场应保持整洁，材料堆放整齐，通道畅通。
（3）施工现场不得存放易燃、易爆物品，不得进行焊接、切割等动火作业。
3. 锌钢栏杆组装操作安全要求（1）组装前，应仔细检查栏杆材料，确保无破损、变形等情况。
（2）组装过程中，应严格按照设计图纸和施工规范进行操作。
（3）组装栏杆时，应注意栏杆的连接牢固，防止松动。
（4）栏杆组装过程中，不得使用锤子、撬棍等硬物进行敲击，以免损坏栏杆。
（5）组装栏杆时，不得站在栏杆上作业，以防坠落。
（6）组装栏杆时，不得将身体探出栏杆外，以防坠落。
4. 机械设备安全要求（1）机械设备操作人员必须经过专业培训，取得相应操作资格证书。
（2）机械设备应定期进行保养、维护，确保其正常运行。
（3）机械设备操作过程中，应遵守操作规程，不得违规操作。
（4）机械设备操作完毕后，应将设备放置在安全位置，切断电源。
四、交底总结通过本次安全技术交底，施工人员应充分了解锌钢栏杆组装过程中的安全注意事项，提高安全意识，确保安全生产。
五、注意事项1. 施工过程中，如发现安全隐患，应立即停止作业，并报告现场负责人。
2. 施工过程中，如发生安全事故，应立即采取紧急措施，并报告相关部门。
3. 施工结束后，应对施工现场进行清理，确保无安全隐患。
4. 施工人员应严格遵守国家有关安全生产法律法规，切实保障自身和他人的生命财产安全。
安装阳台栏杆安全技术交底模板
一、交底时间：年月日二、交底单位：施工单位名称三、交底对象：所有参与阳台栏杆安装的施工人员及管理人员四、交底内容：1. 施工现场安全规定（1）进入施工现场必须正确佩戴安全帽及工作牌，并正确使用有效的安全设施。
（2）严禁穿拖鞋、硬底鞋、易滑鞋、高跟鞋、赤脚、赤背及酒后进场施工。
（3）上班前应先检查个人安全防护用品是否齐全有效，个人所使用工具是否配备齐全。
2. 高处作业安全（1）凡在坠落高度基准面2米以上（含2米）有可能坠落的高处作业，必须系好安全带，并将安全带挂在牢固可靠的地方。
（2）高处作业人员应穿着防滑鞋，确保作业过程中安全。
（3）高处作业时，应使用安全绳、安全带等安全设施，确保作业人员安全。
3. 电焊作业安全（1）电焊操作人员必须由符合劳动部颁发的《特种作业人员安全技术培训考核管理规定》经考核合格，领取《特种作业人员操作证》的资格后方可进场进行焊接施工，并持证上岗。
（2）焊钳和焊枪要有良好的绝缘性能和隔热能力，手柄要有良好的绝热层，以防发热烫手。
（3）焊钳和焊枪与电缆的连接必须简便牢靠，连接处不得外露，以防触电。
（4）焊接电缆应具有良好的导电能力和绝缘外层，一般使用紫铜（多股细线）线外包胶皮绝缘电阻不小于1M，轻便柔软，能任意弯曲和扭转，便于操作。
（5）焊接电缆应具有良好的抗机械损伤能力，耐油、耐热和耐腐蚀等性能。
4. 材料运输与堆放安全（1）材料运输过程中，应确保材料堆放平稳，避免滚动、倾斜等。
（2）材料堆放区域应设置明显的警示标志，确保人员安全。
（3）材料堆放高度不得超过规定高度，避免倒塌事故。
5. 作业环境安全（1）施工现场应保持整洁，避免杂物堆积，确保作业环境安全。
（2）施工现场应设置消防器材，确保消防设施齐全有效。
（3）施工现场应设置警示标志，提醒人员注意安全。
五、注意事项：1. 施工过程中，施工人员应严格遵守安全操作规程，确保施工安全。
2. 施工现场管理人员应加强安全巡查，及时发现并消除安全隐患。
锌钢栏杆制安技术交底(标准格式)
三、栏杆安装
1、基层处理：安装栏杆立柱的部位，基层混泥土不得有酥松现象，并且安装标高应符合设计要求，凹凸不平处必须剔除或修补平整，待有一定强度后，方可进行栏杆安装。
2、固定面管：按图纸高度定出面管安装卡的位置，画线打膨胀螺丝，固定面管固定卡在墙上，然后拉钉固定面管。
3、安装立柱：先在建基层放线，确定立柱固定点的位置，然后用冲击钻钻孔，再安装膨胀螺丝，在螺丝固定后，拧紧螺帽。

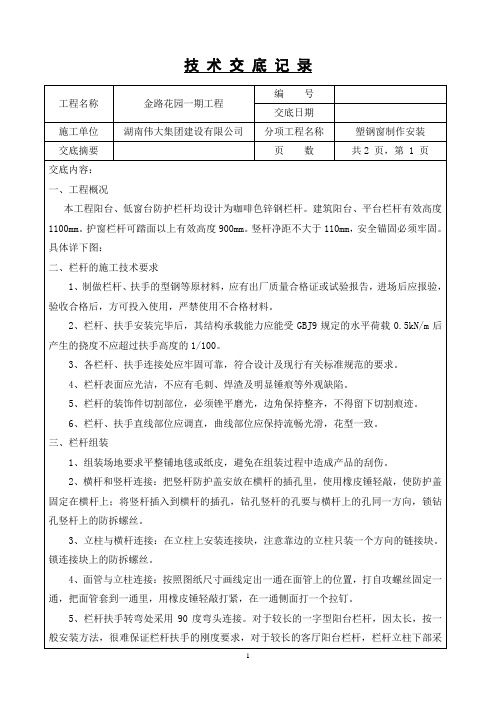

技术交底记录
工程名称
金路花园一期工程
编号
交底日期
施工单位
湖南伟大集团建设有限公司
分项工程名称
塑钢窗制作安装
交底摘要
页数
共2页，第1页
交底内容：
一、工程概况
本工程阳台、低窗台防护栏杆均设计为咖啡色锌钢栏杆。建筑阳台、平台栏杆有效高度1100mm。护窗栏杆可踏面以上有效高度900mm。竖杆净距不大于110mm，安全锚固必须牢固。具体详下图：
4、栏杆表面应光洁，不应有毛刺、焊渣及明显锤痕等外观缺陷。
5、栏杆的装饰件切割部位，必须锉平磨光，边角保持整齐，不得留下切割痕迹。
6、栏杆、扶手直线部位应调直，曲线部位应保持流畅光滑，花型一致。
三、栏杆组装
1、组装场地要求平整铺地毯或纸皮，避免在组装过程中造成产品的刮伤。
2、横杆和竖杆连接：把竖杆防护盖安放在横杆的插孔里，使用橡皮锤轻敲，使防护盖固定在横杆上；将竖杆插入到横杆的插孔，钻孔竖杆的孔要与横杆上的孔同一方向，锁钻孔竖杆上的防拆螺丝。
3、立柱与横杆连接：在立柱上安装连接块，注意靠边的立柱只装一个方向的链接块。锁连接块上的防拆螺丝。
4、面管与立柱连接：按照图纸尺寸画线定出一通在面管上的位置，打自攻螺丝固定一通，把面管套到一通里，用橡皮锤轻敲打紧，在一通侧面打一个拉钉。
1、基层处理：安装栏杆立柱的部位，基层混泥土不得有酥松现象，并且安装标高应符合设计要求，凹凸不平处必须剔除或修补平整，待有一定强度后，方可进行栏杆安装。
2、固定面管：按图纸高度定出面管安装卡的位置，画线打膨胀螺丝，固定面管固定卡在墙上，然后拉钉固定面管。
3、安装立柱：先在建基层放线，确定立柱固定点的位置，然后用冲击钻钻孔，再安装膨胀螺丝，在螺丝固定后，拧紧螺帽。
技术交底记录
工程名称
金路花园一期工程
编号
交底日期
施工单位
湖南伟大集团建设有限公司
分项工程名称
塑钢窗制作安装
交底摘要
页数
共2页，第1页
交底内容：
一、工程概况
本工程阳台、低窗台防护栏杆均设计为咖啡色锌钢栏杆。建筑阳台、平台栏杆有效高度1100mm。护窗栏杆可踏面以上有效高度900mm。竖杆净距不大于110mm，安全锚固必须牢固。具体详下图：
4、栏杆表面应光洁，不应有毛刺、焊渣及明显锤痕等外观缺陷。
5、栏杆的装饰件切割部位，必须锉平磨光，边角保持整齐，不得留下切割痕迹。
6、栏杆、扶手直线部位应调直，曲线部位应保持流畅光滑，花型一致。
三、栏杆组装
1、组装场地要求平整铺地毯或纸皮，避免在组装过程中造成产品的刮伤。
2、横杆和竖杆连接：把竖杆防护盖安放在横杆的插孔里，使用橡皮锤轻敲，使防护盖固定在横杆上；将竖杆插入到横杆的插孔，钻孔竖杆的孔要与横杆上的孔同一方向，锁钻孔竖杆上的防拆螺丝。
3、立柱与横杆连接：在立柱上安装连接块，注意靠边的立柱只装一个方向的链接块。锁连接块上的防拆螺丝。
4、面管与立柱连接：按照图纸尺寸画线定出一通在面管上的位置，打自攻螺丝固定一通，把面管套到一通里，用橡皮锤轻敲打紧，在一通侧面打一个拉钉。
门窗栏杆安装安全技术交底模板
一、交底单位：XX施工项目部二、接受单位：XX施工班组三、交底时间：XXXX年XX月XX日四、交底地点：XX施工现场一、施工环境简介1. 工程名称：XX项目2. 施工部位：XX楼XX层门窗栏杆安装3. 施工内容：门窗及栏杆的安装、固定、防腐处理等二、安全技术交底内容1. 人员要求（1）所有施工人员必须经过岗前培训，了解并掌握本工程的安全技术要求。
（2）进场施工人员必须佩戴安全帽，系好安全带，穿好工作服，严禁穿拖鞋、高跟鞋、硬底鞋等。
（3）酒后、身体不适者严禁上岗作业。
2. 工具与材料（1）所有工具必须符合国家规定，并定期进行检查和维护。
（2）材料应按规格、型号、数量进行验收，确保符合设计要求。
3. 安全防护措施（1）施工前，对施工现场进行安全检查，确保施工环境安全。
（2）施工过程中，加强现场安全管理，设立安全警示标志，确保人员安全。
（3）高处作业人员必须佩戴安全带，并将安全带挂在牢固可靠的地方。
（4）严禁在施工过程中攀爬栏杆、窗户等危险部位。
4. 门窗安装注意事项（1）安装门窗前，应检查门窗的尺寸、形状、材质等是否符合设计要求。
（2）安装过程中，注意门窗的定位、固定，确保门窗安装牢固。
（3）安装完成后，检查门窗的开启、关闭是否顺畅，密封性能是否良好。
5. 栏杆安装注意事项（1）安装栏杆前，检查栏杆的尺寸、形状、材质等是否符合设计要求。
（2）安装过程中，注意栏杆的定位、固定，确保栏杆安装牢固。
（3）栏杆安装完成后，检查栏杆的连接、焊接是否牢固，表面是否平整。
6. 防腐处理（1）安装完成后，对门窗、栏杆进行防腐处理，延长使用寿命。
（2）防腐处理过程中，注意施工环境，确保人员安全。
三、交底人、被交底人、安全员签字1. 交底人：XXX2. 被交底人：XXX3. 安全员：XXX四、注意事项1. 施工过程中，如发现安全隐患，应立即停止作业，并向项目负责人报告。
2. 施工结束后，清理施工现场，确保现场整洁、安全。
栏杆、扶手安装安全技术交底三篇
栏杆、扶手安装安全技术交底三篇篇一：栏杆、扶手安装工程工程技术交底工程概况XX区改造工程平庄棚户区，位于XX，小区规划用地约7.7万㎡，建筑总面积约为20万m2，小区共有23栋建筑物，层数为16层至26层高层建筑，除小区幼儿园、地下车库及商业外其余都为住宅，该小区分为两个标段，一标段施工范围为8#、9#、10#、11#、12#、13#、14#、15#、19#、20#、21#楼、幼儿园；二标段施工范围为1#、2#、3#、4#、5#、6#、7#、16#、17#、18#、22#、23#、22#楼。
交底内容：一、施工现场应具备的作业条件：1、楼梯间墙面、楼梯踏板等抹灰全部完成。
2、金属玻璃栏杆或靠墙扶手的固定埋件安装完毕。
二、施工现场的准备工作1、工程所使用的材料及构配件：1）锌合金阳台栏杆：栏杆可视面高度为1.2m；面管采用锌合金直径38x77mm、壁厚为1.4mm，横杆与横杆之间的间距为≤110mm；槽管槽采用铝合金32x32mm、宽16.5mm、壁厚为1.2mm；立杆采用锌合金40x40mm、壁厚为1.2mm；立杆间距定为700~1200mm；玻璃采用12mm厚夹胶钢化安全玻璃；栏杆颜色为深灰色同主墙面漆颜色。
2）凸窗、飘窗不锈钢栏杆：凸窗、飘窗等室内窗的不锈钢栏杆；面管为直径50.8mm ，壁厚为1.5mm ；主立管采用直径为38mm ，壁厚为1.5mm ；次立管采用直径为32mm ，壁厚为1.5mm ；底口横管采用直径为38mm ，壁厚为1.5后；次立杆的净距为≤110mm ，主立管的跨距为≤1500mm ，底口横杆离最终完成面≤110mm ；栏杆材质为不锈钢圆形管；可视面高度未950mm 。
说明：栏杆的平面位置和预埋件按照原图施工3）转角楼梯栏杆：转角楼梯面管为直径60mm ，壁厚为1.5mm ；立杆为直径38mm ，壁厚为1.5mm ；立杆净距以踏步宽度剧中，可视面垂直高度未1100；栏杆材质采用不锈钢；剪刀梯的材质、高度、管径同转角楼梯。
栏杆施工安全技术交底范本模板
一、工程名称：____________________二、工程地点：____________________三、编制日期：____________________四、编制人：____________________五、审核人：____________________六、审批人：____________________一、施工准备1. 技术交底（1）组织全体施工人员进行安全技术交底，确保每位施工人员充分了解本工程的安全施工要求。
（2）交底内容包括：施工方案、安全措施、操作规程、应急预案等。
2. 工具与材料（1）工具：扳手、螺丝刀、冲击钻、线锤、水平尺等。
（2）材料：钢材、焊接材料、螺栓、锚固件、涂料等。
二、安全技术措施1. 人员要求（1）施工人员必须经过专业培训，具备相应的操作技能。
（2）上岗前进行健康检查，确保身体健康。
2. 施工现场安全（1）施工现场应设置明显的警示标志，禁止无关人员进入。
（2）施工人员必须佩戴安全帽、安全带等个人防护用品。
3. 施工工艺安全（1）栏杆安装前，对施工区域进行清理，确保无障碍物。
（2）栏杆安装过程中，注意观察周围环境，防止物体打击。
4. 高处作业安全（1）高处作业人员必须佩戴安全带，安全带必须挂在牢固可靠的地方。
（2）严禁在未采取安全措施的情况下进行高处作业。
5. 焊接作业安全（1）焊接作业人员必须取得相应资质证书。
（2）焊接现场应设置防火、防爆措施，配备灭火器材。
（3）焊接过程中，注意观察周围环境，防止火灾、爆炸事故。
6. 临时用电安全（1）施工现场临时用电必须符合国家标准。
（2）电线、电缆应采用绝缘、耐压、防水、防腐蚀等性能良好的材料。
（3）电气设备应定期检查、维护，确保安全运行。
三、操作规程1. 施工人员应严格按照施工图纸和技术交底要求进行施工。
2. 栏杆安装过程中，注意测量、定位，确保安装精度。
3. 栏杆焊接过程中，注意焊接顺序、焊接质量，确保焊接牢固。
4. 栏杆安装完成后，进行验收，确保符合设计要求。
锌钢栏杆安全技术交底模板
一、工程名称：_________________________二、施工单位：_________________________三、交底时间：_________________________四、交底内容：一、工程概况1. 本工程使用的锌钢栏杆系由优质锌合金材料制成，具有良好的耐腐蚀、耐候性、高强度等特点。
2. 锌钢栏杆主要用于室外环境，如阳台、窗台、楼梯、围栏等。
二、安全技术要求1. 进场施工人员应严格遵守国家有关安全生产的法律法规和本工程的安全技术交底要求。
2. 施工人员必须经过专业培训，具备相应的操作技能和安全生产知识。
3. 施工现场应设置明显的安全警示标志，确保施工安全。
三、施工前的准备工作1. 施工前，应检查锌钢栏杆的材质、尺寸、规格是否符合设计要求，确保质量合格。
2. 检查施工工具、设备是否齐全、完好，如电焊机、切割机、扳手、螺丝刀等。
3. 检查施工现场的排水、照明、通风等设施是否完善。
四、施工过程中的安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、防护眼镜、手套等。
2. 施工现场应设立专人负责安全管理，确保施工安全。
3. 高处作业时，必须系好安全带，并确保安全带挂在牢固可靠的地方。
4. 锌钢栏杆切割、焊接作业时，应采取防火、防爆、防触电等安全措施。
5. 施工过程中，严禁酒后、疲劳、带病作业。
五、施工结束后的安全措施1. 施工结束后，应对施工现场进行清理，确保无安全隐患。
2. 检查锌钢栏杆的安装质量，确保符合设计要求。
3. 施工单位应向业主提供锌钢栏杆的使用、维护说明，确保用户安全使用。
六、应急处理1. 发生安全事故时，应立即启动应急预案，采取有效措施进行救援。
2. 及时向相关部门报告事故情况，配合事故调查和处理。
七、培训与考核1. 施工单位应定期对施工人员进行安全生产培训，提高安全意识。
2. 施工单位应组织施工人员进行安全技术考核，确保施工人员具备相应的操作技能和安全生产知识。
锌钢栏杆安装交底
ቤተ መጻሕፍቲ ባይዱ锌钢栏杆安装交底(总2页)
技术交底
工程名称
水岸明珠工程
交底部位
锌钢栏杆安装技术交底
承包单位
中城建六局
日 期
交底内容：
本交底仅针对组装式锌钢护栏安装。
1、材料准备：材料进场有厂家合格证，质保资料，产品检验报告等资料。
镀锌钢管壁厚的规格、尺寸、形状应符合设计要求；
经过栋号工长验收合格后报技术部验收，确认无质量问题，方可使用；管材堆放时应有垫木，防止表面损坏或变形。
膨胀螺栓、化学胶管、防锈漆等辅材。
2、机具准备。电钻、毛刷、空压机、抛光机等。
3、工艺流程
放线→打孔→洗孔→安装
（1）放线：按设计要求，将固定件间距、位置、标高、进行找位校正，弹出栏杆纵向中心线并画好钻孔位置。
（2）安装：固定件按所弹固定件的位置打孔安装，每个固定件按实际孔数。铁件的大小、规格、尺寸应符合设计要求。如使用化学胶管必须用毛刷清理，空压机洗孔后再安装锚固螺栓。
（3）护栏高度（从可踏面算起：1150mm，阳台反坎高450mm宽420mm位置，临边位置）、栏杆间距（≤110mm）、安装位置（居中安装）必须符合设计要求，按成品组装。护栏安装必须牢靠。检查位置间距、垂直度、直线度是否符合要求。安装钢管立杆、扶手前，扶手的扁钢固定件应预先打好孔，孔眼与固定扁铁应吻合。
（4）螺帽施工时钻眼方向应与扁铁固定件面垂直，栏杆扁铁或固定件应平整，不得影响扶手接槎的平顺质量。
5、质量标准：
（1）护栏垂直度允许偏差≤ 2 mm；
（2）栏杆间距允许偏差≤3 mm；
（3）扶手直线度允许偏差≤4 mm；
（4）扶手高度允许偏差≤3 mm。
6、成品保护：栏杆安装完毕后应套上防护膜，派专人巡查保护，如有损坏及时维修。
技术交底
工程名称
水岸明珠工程
交底部位
锌钢栏杆安装技术交底
承包单位
中城建六局
日 期
交底内容：
本交底仅针对组装式锌钢护栏安装。
1、材料准备：材料进场有厂家合格证，质保资料，产品检验报告等资料。
镀锌钢管壁厚的规格、尺寸、形状应符合设计要求；
经过栋号工长验收合格后报技术部验收，确认无质量问题，方可使用；管材堆放时应有垫木，防止表面损坏或变形。
膨胀螺栓、化学胶管、防锈漆等辅材。
2、机具准备。电钻、毛刷、空压机、抛光机等。
3、工艺流程
放线→打孔→洗孔→安装
（1）放线：按设计要求，将固定件间距、位置、标高、进行找位校正，弹出栏杆纵向中心线并画好钻孔位置。
（2）安装：固定件按所弹固定件的位置打孔安装，每个固定件按实际孔数。铁件的大小、规格、尺寸应符合设计要求。如使用化学胶管必须用毛刷清理，空压机洗孔后再安装锚固螺栓。
（3）护栏高度（从可踏面算起：1150mm，阳台反坎高450mm宽420mm位置，临边位置）、栏杆间距（≤110mm）、安装位置（居中安装）必须符合设计要求，按成品组装。护栏安装必须牢靠。检查位置间距、垂直度、直线度是否符合要求。安装钢管立杆、扶手前，扶手的扁钢固定件应预先打好孔，孔眼与固定扁铁应吻合。
（4）螺帽施工时钻眼方向应与扁铁固定件面垂直，栏杆扁铁或固定件应平整，不得影响扶手接槎的平顺质量。
5、质量标准：
（1）护栏垂直度允许偏差≤ 2 mm；
（2）栏杆间距允许偏差≤3 mm；
（3）扶手直线度允许偏差≤4 mm；
（4）扶手高度允许偏差≤3 mm。
6、成品保护：栏杆安装完毕后应套上防护膜，派专人巡查保护，如有损坏及时维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）螺帽施工时钻眼方向应与扁铁固定件面垂直，栏杆扁铁或固定件应平整，不得影响扶手接槎的平顺质量。
5、质量标准：
（1）护栏垂直度允许偏差≤2mm；
（2）栏杆间距允许偏差≤3mm；
（3）扶手直线度允许偏差≤4?mm；
（4）扶手高度允许偏差≤3?mm。
6、成品保护：栏杆安装完毕后应套上防护膜，派专人巡查保护，如有损坏及时维修。
4、应注意的问题：
（1）栏杆：在安装固定件时，必须打眼安装在原结构上，如需焊接时，栏杆与固定件焊接时，必须达到焊接的质量要求，并清除焊渣，刷原子灰，打磨、补平、刷防锈漆处理，所使用的材质厚度必须符合要求。
（2）扶手料进场，应存放在库内保持通风干燥，严禁在受潮情况下安装。
（3）锚固螺栓应刷防腐漆或为镀锌防腐螺栓。
锌钢栏杆安装交底
技术交底
工程名称
水岸明珠工程
交底部位
锌钢栏杆安装技术交底
承包单位
中城建六局
日期
交底内容：
本交底仅针对组装式锌钢护栏安装。
1、ห้องสมุดไป่ตู้料准备：材料进场有厂家合格证，质保资料，产品检验报告等资料。
镀锌钢管壁厚的规格、尺寸、形状应符合设计要求；
经过栋号工长验收合格后报技术部验收，确认无质量问题，方可使用；管材堆放时应有垫木，防止表面损坏或变形。
膨胀螺栓、化学胶管、防锈漆等辅材。
2、机具准备。电钻、毛刷、空压机、抛光机等。
3、工艺流程
放线→打孔→洗孔→安装
（1）放线：按设计要求，将固定件间距、位置、标高、进行找位校正，弹出栏杆纵向中心线并画好钻孔位置。
（2）安装：固定件按所弹固定件的位置打孔安装，每个固定件按实际孔数。铁件的大小、规格、尺寸应符合设计要求。如使用化学胶管必须用毛刷清理，空压机洗孔后再安装锚固螺栓。
7、本交底安装参数附保宁栏杆图一份
技术负责人：交底人：接交人：
（3）护栏高度（从可踏面算起：1150mm，阳台反坎高450mm宽420mm位置，临边位置）、栏杆间距（≤110mm）、安装位置（居中安装）必须符合设计要求，按成品组装。护栏安装必须牢靠。检查位置间距、垂直度、直线度是否符合要求。安装钢管立杆、扶手前，扶手的扁钢固定件应预先打好孔，孔眼与固定扁铁应吻合。
5、质量标准：
（1）护栏垂直度允许偏差≤2mm；
（2）栏杆间距允许偏差≤3mm；
（3）扶手直线度允许偏差≤4?mm；
（4）扶手高度允许偏差≤3?mm。
6、成品保护：栏杆安装完毕后应套上防护膜，派专人巡查保护，如有损坏及时维修。
4、应注意的问题：
（1）栏杆：在安装固定件时，必须打眼安装在原结构上，如需焊接时，栏杆与固定件焊接时，必须达到焊接的质量要求，并清除焊渣，刷原子灰，打磨、补平、刷防锈漆处理，所使用的材质厚度必须符合要求。
（2）扶手料进场，应存放在库内保持通风干燥，严禁在受潮情况下安装。
（3）锚固螺栓应刷防腐漆或为镀锌防腐螺栓。
锌钢栏杆安装交底
技术交底
工程名称
水岸明珠工程
交底部位
锌钢栏杆安装技术交底
承包单位
中城建六局
日期
交底内容：
本交底仅针对组装式锌钢护栏安装。
1、ห้องสมุดไป่ตู้料准备：材料进场有厂家合格证，质保资料，产品检验报告等资料。
镀锌钢管壁厚的规格、尺寸、形状应符合设计要求；
经过栋号工长验收合格后报技术部验收，确认无质量问题，方可使用；管材堆放时应有垫木，防止表面损坏或变形。
膨胀螺栓、化学胶管、防锈漆等辅材。
2、机具准备。电钻、毛刷、空压机、抛光机等。
3、工艺流程
放线→打孔→洗孔→安装
（1）放线：按设计要求，将固定件间距、位置、标高、进行找位校正，弹出栏杆纵向中心线并画好钻孔位置。
（2）安装：固定件按所弹固定件的位置打孔安装，每个固定件按实际孔数。铁件的大小、规格、尺寸应符合设计要求。如使用化学胶管必须用毛刷清理，空压机洗孔后再安装锚固螺栓。
7、本交底安装参数附保宁栏杆图一份
技术负责人：交底人：接交人：
（3）护栏高度（从可踏面算起：1150mm，阳台反坎高450mm宽420mm位置，临边位置）、栏杆间距（≤110mm）、安装位置（居中安装）必须符合设计要求，按成品组装。护栏安装必须牢靠。检查位置间距、垂直度、直线度是否符合要求。安装钢管立杆、扶手前，扶手的扁钢固定件应预先打好孔，孔眼与固定扁铁应吻合。
