曙光DS600-G20磁盘阵列教战手册曙光信息产业(北京)有限公司存储产品事业部2015年5月目录1. 教战手册作用 (4)2. 常见问题及解释 (4)2.1. DS600-G20的产品主要定位在哪个市场 (4)2.2. DS600-G20磁盘阵列特性 (4)2.3. DS600-G20支持多种硬盘，在实际销售中怎么选择 (5)2.4. 曙光DS600-G20产品规格有什么优势 (6)1.教战手册作用曙光DS600-G20磁盘阵列教战手册是销售人员在与客户沟通时常见问题的回答要点，是让客户清楚曙光DS600-G20系列产品特性以及曙光的优势，为最终达成销售提供必要的技术解释。
2.常见问题及解释2.1.DS600-G20的产品主要定位在哪个市场DS600-G20 是曙光面向中低端市场推出的SAN/NAS磁盘阵列产品，目前包含NAS 和SAN功能的统一存储成为市场主流方向。
曙光的DS600-G20主要定位在面向中端企业应用的新一代存储产品，支持FC-SAN/ISCSI-SAN/NAS架构,产品采用双冗余控制器，支持高效能的8Gb FC主机接口、GbE主机接口和10 GbE主机接口，满足企业综合业务的存储需求。
DS600-G20适合数据规模在10TB-200TB之间、服务器数量在1-20台之间、对可靠性要求较高的客户！典型应用环境:音频流媒体事务处理型数据库应用中小规模通用存储数据备份信息归档2.2.DS600-G20磁盘阵列特性DS600-G20提供丰富的主机接口：8Gb FC主机接口，1GbE主机接口和10GbE主机接口。
在核心应用和关键业务中,选择FC SAN,保证性能和可靠性；在非关键应用或者边缘系统中,选择IP SAN；还可以提供网络共享的NAS功能。
FC SAN特性优势：•更好的扩展性。
服务器与存储设备不再一对一固定地连接在一起，新的服务器和存储设备可以动态的加入到SAN的设备池中。
•更好的性能。
电脑网线D600磁盘阵列1、安装上架通电硬盘安装扩展柜连接方式2、登陆web管理网络连接存储的管理口设置本地IP为10.0.0.9(10.0.0.1-2除外)3、DS600-G20 web 管理界面的默认设置如下：默认 IP：10.0.0.1用户名：administrator密码：password将管理主机的网口与磁盘阵列的管理端口相连，配置管理主机的 IP 地址，保证与盘阵管理端口在同一网段中，确定可以ping 通。
在浏览器地址栏中输入http://10.0.0.1，弹出登录对话框，输入用户名和密码，语言选择【English】，如图 3-1 所示：4、创建lun创建磁盘阵列（Disk Array）依次进入【System】->【Storage】->【Disk Array】，点击【Create Disk Array】按钮，如下图所示。
创建逻辑磁盘Logical Drive进入【Logical Drive】界面，点击【Create Logical Drive】按钮可以继续创建，点击【Submit】按钮，完成创建，此时在逻辑磁盘列表中显示刚创建的LD，状态为同步（Synchronizing）在【Administration】->【Background Activities】中，可以监控 LD 的同步进度创建热备磁盘【Create Spare Drive】在备用磁盘（Spare Drive）界面，点击【Create Spare Drive】，设置参数，选择空闲磁盘，点击【Submit】按钮。
注：热备盘类型分为 Global（全局）和 Dedicated（专用），全局热备盘可供所有磁盘池使用，专用热备盘仅供指定磁盘池使用。
创建完成的备用磁盘可以查看、设置、备用检查及删除。
5、映射到服务器，一般分两种方式，ISCSI映射和FC映射，服务器系统一般有windows、linux、wmware exsiA、ISCSI映射流程物理链路，存储的ISCSI端口接到服务器的网口服务器网口配置与存储ISCSI端口相同网段的IP确定能ping通配置启动器windows系统设置依次点击【开始】->【管理工具】，搜索“iSCSI 发起程序”，提示是否启动该服务，确定启动登录磁盘阵列 web 管理界面，依次进入【System】->【Device】->【iSCSI Management】，选择【Logged In Device】标签页，查看已登录设备，添加启动器勾选“启动器名”前的复选框，点击【Add to Initiator List】，复选框置灰，表明添加成功。

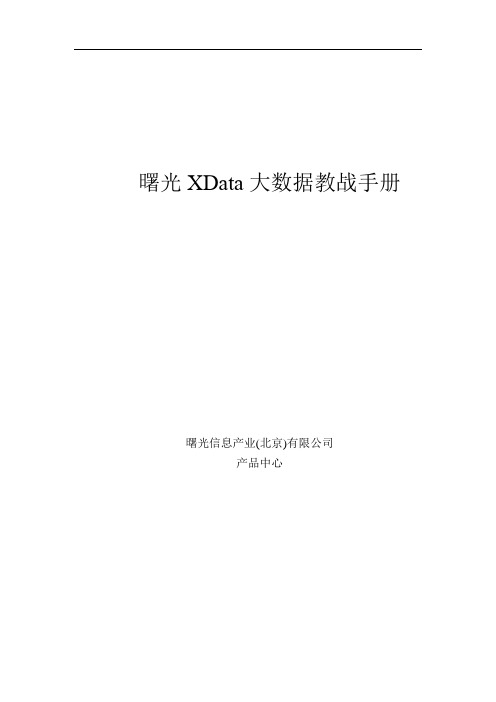

曙光XData大数据教战手册曙光信息产业(北京)有限公司产品中心1.教战手册作用曙光XData大数据教战手册是销售人员在与客户沟通时常见问题的回答要点，是让客户清楚曙光在备份领域能做的事情以及曙光的优势，最终为达成销售的目的提供必要的技术解释。
2.背景介绍2.1 什么是大数据“大数据”并不是一项技术，而是由于不断增长的数据量和数据种类而逐渐衍生出来的一种现象。
因此，大数据在业内并没有一个统一的定义。
不同厂商、不同用户，站在不同的角度，对大数据的理解不一样。
目前说大数据的定义，主要有下面两种：第一种是《Teradata Manager》上给出的一个定义，它指出大数据是指超出了常用硬件环境和软件工具在可接受的时间范围内为其用户收集、管理和处理数据的能力。
另一种是麦肯锡给出的定义，它说大数据是指大小超出了典型数据库软件工具收集、存储、管理和分析能力的数据集。
2.2 大数据的特点“大数据”这个词，光从字面来看，可能会让人觉得只是容量非常大的数据集合而已。
但是，容量只不过是大数据特征的一个方面，如果只拘泥于数据量的话，就无法深入理解当前围绕大数据所进行的讨论。
因为“用现有的一般技术难以理解”这样的状况，并不仅仅是由于数据量增大这一个因素所造成的。
大数据的特征，可以用四个V开头的关键词来描述：1)数据体积大——V olume截止目前，人类生产的所有印刷材料的数据量是200PB，而历史上全人类说过的所有的话的数据量大约是5EB。
当前，典型个人计算机硬盘的容量为TB量级，而一些大企业的数据已经接近EB级。
2)数据类型多——Variety数据的多样性可以把数据分为结构化数据和非结构化数据。
相对于以往便于存储的以文本为主的结构化数据，非结构化数据越来越多，包括网络日志、音频、视频、图片、地理位置信息等。
这些多类型的数据对数据的处理能力提出了更高要求。
3)价值密度低——Value价值密度的高低与数据总量的大小成反比。
曙光存储调试主要步骤本文引用设备为DS600-G10一、产品简介1.产品介绍DS600-G10是曙光公司推出的FC、IP一体化的网络存储产品，采用先进的设计理念和体系架构，融入热插拔双控制器，8Gb FC、1Gb/10Gb ISCSI接口，多核处理器，以及Flash缓存保护等多项先进的数据处理和传输技术，保证了系统的高可靠性、高性能和强大的扩展能力，既能通过高效的FC方式接入，又能兼容便捷的IP存储环境，同时实现FC接入和IP 接入，实现IP和FC存储的有效融合。
2.硬件组成DS600-G10磁盘阵列分为单控制器、双控制器两种配置，每个控制器含4个千兆iSCSI主机接口，另可选配2个8G FC主机接口3.控制接口4.管理DS600-G10磁盘阵列DS600-G10磁盘阵列采用内置嵌入式Web管理软件Sugon RAID Manager，不需要在主机端安装任何组件，只需使用浏览器登录磁盘阵列控制器，即可实现对磁盘阵列的全面管理。
可以使用浏览器登录到DS600-G10磁盘阵列管理界面。
默认网络设置为：IP：10.0.0.1子网掩码：255.255.255.0输入默认用户名/密码后，单击登录按钮，弹出安全提示，单击“是”，进入软件主界面。
默认用户名：administrator默认密码：password5.RAID配置DS600-G10磁盘阵列建议系统工程师使用高级选项创建RAID,以便于后期维护管理。
点击管理界面“存储”选项，在显示界面点击“磁盘阵列->创建磁盘阵列”按钮，如下图所示：点击“存储->逻辑驱动器->创建磁盘阵列”如下图所示，进入逻辑驱动器创建界面。
在磁盘组选择界面，选择可配置磁盘阵列（DA），点击下一步，进入RAID 配置界面。
在弹出界面，输入RAID 分区名称，选择RAID级别，输入创建分区容量，调整条带、扇区、读写策略等参数，RAID 建立完毕后，可根据需求建立热备磁盘，以保证设备的安全可靠性。
曙光DS600-G20磁盘阵列教战手
册
曙光信息产业(北京)有限公司存储产品事业部
2015年5月
目录
1. 教战手册作用 (4)
2. 常见问题及解释 (4)
2.1. DS600-G20的产品主要定位在哪个市场 (4)
2.2. DS600-G20磁盘阵列特性 (4)
2.3. DS600-G20支持多种硬盘，在实际销售中怎么选择 (5)
2.4. 曙光DS600-G20产品规格有什么优势 (6)
1.教战手册作用
曙光DS600-G20磁盘阵列教战手册是销售人员在与客户沟通时常见问题的回答要点，是让客户清楚曙光DS600-G20系列产品特性以及曙光的优势，为最终达成销售提供必要的技术解释。
2.常见问题及解释
2.1.DS600-G20的产品主要定位在哪个市场
DS600-G20 是曙光面向中低端市场推出的SAN/NAS磁盘阵列产品，目前包含NAS 和SAN功能的统一存储成为市场主流方向。
曙光的DS600-G20主要定位在面向中端企业应用的新一代存储产品，支持FC-SAN/ISCSI-SAN/NAS架构,产品采用双冗余控制器，支持高效能的8Gb FC主机接口、GbE主机接口和10 GbE主机接口，满足企业综合业务的存储需求。
DS600-G20适合数据规模在10TB-200TB之间、服务器数量在1-20台之间、对可靠性要求较高的客户！
典型应用环境:
音频流媒体
事务处理型数据库应用
中小规模通用存储
数据备份
信息归档
2.2.DS600-G20磁盘阵列特性
DS600-G20提供丰富的主机接口：8Gb FC主机接口，1GbE主机接口和10GbE主机接口。
在核心应用和关键业务中,选择FC SAN,保证性能和可靠性；在非关键应用或者边缘系统中,选择IP SAN；还可以提供网络共享的NAS功能。
FC SAN特性优势：
•更好的扩展性。
服务器与存储设备不再一对一固定地连接在一起，新的服务器和存储设备可以动态的加入到SAN的设备池中。
•更好的性能。
通过光纤通道技术，数据的传输速度和应用的性能都有了很大幅度的提高。
•更高的可用性。
通过SAN，可以利用集群技术通过任意一台服务器访问到需要的数据。
•增强的可管理性。
SAN通过更高的可靠性和集中控制使管理变得更简单。
IP SAN特性优势：
•ISCSI由于通过以太网进行传输，企业可以利用现有的以太网设施来部署iSCSI 存储网络，而不需要更改企业的网络体系，所以他的部署成本比较低。
•由于对以太网的熟悉程度都比较高，所以培训和维护管理的费用也大大降低。
•协议本身没有距离限制由于使用TCP/IP进行传输，他不但可以在局域网中进行部署，也可以跨过路由设备在广域网中进行部署，大大扩展了iSCSI存储网络的部
署范围。
•由于iSCSI结构简单，容易理解，协议通用，即使是多个厂家的设备，也可以有机地结合起来共同使用，极大地保护了企业的投资。
•易于扩展由于iSCSI存储系统可以直接在现有的网络系统中进行组建，并不需要改变网络体系。
NAS特性优势：
NAS（Network Attached Storage，网络附加存储）是将存储设备通过标准的网络拓扑结构(例如以太网)，连接到一群计算机上。
可用于实现涉及文件存取及管理的所有功能。
简易服务器经优化设计，可以完成一系列简化的功能，例如文档存储及服务、电子邮件、互联网缓存等等。
2.3.DS600-G20支持多种硬盘，在实际销售中怎么选择
目前DS600-G20支持SSD、FC、SAS、SATA 硬盘，规格如下：
SSD 硬盘没有机械部件，采用高速FLASH芯片存储，加之控制器内并行算法，单块硬盘对于小块数据的IOPS 比15K FC 硬盘高10倍左右，但是价格极高, 适合频繁的小块数据随机读的应用,目前主要应用在数据库索引、数据库热点数据、并行文件系统元数据等方案中。
SAS 硬盘碟片小，转速高，单位时间内寻道时间较短，所以在单位时间内可以提供较高的IOPS和带宽，如果小块文件的随机读写，比同等数量的SATA硬盘IOPS性能高3倍以上，但是容量比SATA硬盘要小,适合做数据库、HA、WEB、FTP等信息化应用。
SATA 硬盘转速低，单位时间内的IOPS和带宽比SAS要低，但是硬盘容量比较大，如果客户属于大块数据顺序读写，譬如媒体点播、广电系统节目编排等，比较适合使用SATA 硬盘。
2.4.曙光DS600-G20产品优势
DS600-G20通过双控制器架构,采用专有存储处理器,性能优异,所有部件支持冗余和热插拔。
DS600-G20是一款提供NAS和SAN功能的统一存储，NAS功能不需要单独配置网关即能实现，操作简单，管理方便。
VS 华为S2200T
VS 浪潮。
