零死角玩转stm32-中级篇5、IIC(EEPROM)

1.对于硬件IIC的初始化流程包括
1.配置IO口,配置为GPIO_Mode_AF_OD模式
2.选择IIC模式
3.选择是否使能自动应答以及设备地址长度
4.设置IIC总线的传输速率
2.硬件IIC的读写操作其实逻辑上和标准总线类似,也是发送地址等待ack
发送数据等待ACK,但是因为有硬件的自动参与,所以我们不需要延时了
/*I2C1初始化*/
I2C_Init(I2C1,&I2C_InitStructure);
/*使能I2C1*/
I2C_Cmd(I2C1,ENABLE);
/*允许应答模式*/
I2C_AcknowledgeConfig(I2C1,ENABLE);
}
voidHmcByteWrite(u8addr,u8dataValue)
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);
/*PB6-I2C1_SCL、PB7-I2C1_SDA*/
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6|GPIO_Pin_7;
虽然很多人说STM的硬件IIC不好用,但是对于这幺一个设备去探索一下
还是很有必要的,指不定哪天就用上了呢,
IIC借口一共有九个寄存器,比较重要的几个寄存器分别如下
1.CR1
由这几个位我们可以正常产生标准IIC的START条件STOP条件,ACK与
NOACK
CR2
控制IIC的通行频率
这两位检测IIC总线是否收到数据
while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_TRANSMITTER_MODE

0、友情提示《零死角玩转STM32》系列教程由初级篇、中级篇、高级篇、系统篇、四个部分组成，根据野火STM32开发板旧版教程升级而来，且经过重新深入编写，重新排版，更适合初学者，步步为营，从入门到精通，从裸奔到系统，让您零死角玩转STM32。

M3的世界，与野火同行，乐意惬无边。

另外，野火团队历时一年精心打造的《STM32库开发实战指南》将于今年10月份由机械工业出版社出版，该书的排版更适于纸质书本阅读以及更有利于查阅资料。

内容上会给你带来更多的惊喜。

是一本学习STM32必备的工具书。

敬请期待！2、ADC（DMA模式）2.1 ADC简介ADC (Analog to Digital Converter)，模/数转换器。

在模拟信号需要以数字形式处理、存储或传输时，模/数转换器几乎必不可少。

STM32在片上集成的ADC外设非常强大。

在STM32F103xC、STM32F103xD和STM32F103xE增强型产品，内嵌3个12位的ADC，每个ADC共用多达21个外部通道，可以实现单次或多次扫描转换。

如野火STM32开发板用的是STM32F103VET6，属于增强型的CPU，它有18个通道，可测量16个外部和2个内部信号源。

各通道的A/D转换可以单次、连续、扫描或间断模式执行。

ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。

模拟看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。

2.2 STM32的ADC主要技术指标对于ADC来说，我们最关注的就是它的分辨率、转换速度、ADC类型、参考电压范围。

●分辨率12位分辨率。

不能直接测量负电压，所以没有符号位，即其最小量化单位LSB = V ref+ / 212。

●转换时间转换时间是可编程的。

采样一次至少要用14个ADC时钟周期，而ADC的时钟频率最高为14MHz，也就是说，它的采样时间最短为1us。

足以胜任中、低频数字示波器的采样工作。

●ADC类型ADC的类型决定了它性能的极限，STM32的是逐次比较型ADC。

STM32模拟iic驱动eeprom24c128void IIC_Init(void) //IIC初始化函数{GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE, ENABLE);//使能GPIOB时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOE, &GPIO_InitStructure);GPIO_SetBits(GPIOE,GPIO_Pin_2|GPIO_Pin_3); //PE2,PE3 输出高}void IIC_Start(void) //IIC开始函数{SDA_OUT(); //sda线输出IIC_SDA=1;IIC_SCL=1;delay_us(5);IIC_SDA=0;//START:when CLK is high,DATA change form high to lowdelay_us(5);IIC_SCL=0; //钳住I2C总线，准备发送或接收数据}void IIC_Stop(void) //IIC停止函数{SDA_OUT();//sda线输出IIC_SCL=0;IIC_SDA=0;//STOP:when CLK is high DATA change form low to highdelay_us(5);IIC_SCL=1;IIC_SDA=1;//发送I2C总线结束信号delay_us(5);}u8 IIC_Wait_Ack(void) //等待应答{u8 ucErrTime=0;SDA_IN(); //SDA设置为输入IIC_SDA=1;delay_us(5);IIC_SCL=1;delay_us(1);while(READ_SDA){ucErrTime++;if(ucErrTime>250){IIC_Stop();return 1;}}IIC_SCL=0;//时钟输出0return 0;}void IIC_Ack(void) //SDA输出低电平，IIC应答{IIC_SCL=0;SDA_OUT();IIC_SDA=0;delay_us(2);IIC_SCL=1;delay_us(4);IIC_SCL=0;}void IIC_NAck(void) //SDA输出高电平,IIC非应答{IIC_SCL=0;SDA_OUT();IIC_SDA=1;delay_us(2);IIC_SCL=1;delay_us(4);IIC_SCL=0;}void IIC_Send_Byte(u8 txd) //IIC发送一个字节{u8 t;SDA_OUT(); //数据线输出模式IIC_SCL=0; //拉低时钟开始数据传输for(t=0;t<8;t++){IIC_SDA=(txd&0x80)>>7;txd<<=1;delay_us(5); //对TEA5767这三个延时都是必须的IIC_SCL=1;delay_us(5);IIC_SCL=0;delay_us(5);}}u8 IIC_Read_Byte(unsigned char ack) //IIC读取一个字节{unsigned char i,receive=0;SDA_IN();//SDA设置为输入for(i=0;i<8;i++ ){IIC_SCL=0;delay_us(5);IIC_SCL=1;receive<<=1;if(READ_SDA){receive++;}delay_us(5);}if (!ack)IIC_NAck();//发送nACKelseIIC_Ack(); //发送ACKreturn receive;}void AT24CXX_Init(void) //AT254C128初始化{IIC_Init();}u8 AT24CXX_ReadOneByte(u16 ReadAddr) //AT24C128读取一个字节{u8 temp=0;IIC_Start();IIC_Send_Byte(0XA0); //发送写命令IIC_Wait_Ack();IIC_Send_Byte(ReadAddr>>8);//发送高地址IIC_Wait_Ack();IIC_Send_Byte(ReadAddr%256); //发送低地址IIC_Wait_Ack();IIC_Start();IIC_Send_Byte(0XA1); //进入接收模式IIC_Wait_Ack();temp=IIC_Read_Byte(0);IIC_Stop(); //产生一个停止条件return temp;}void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite) {IIC_Start();IIC_Send_Byte(0XA0); //发送写命令IIC_Wait_Ack();IIC_Send_Byte(WriteAddr>>8);//发送高地址IIC_Wait_Ack();IIC_Send_Byte(WriteAddr%256); //发送低地址IIC_Wait_Ack();IIC_Send_Byte(DataToWrite); //发送字节IIC_Wait_Ack();IIC_Stop();//产生一个停止条件delay_ms(20);}u8 AT24CXX_Check(void){u8 temp;temp=AT24CXX_ReadOneByte(12333);//避免每次开机都写AT24CXXif(temp==0X55){return 0;}else//排除第一次初始化的情况{AT24CXX_WriteOneByte(12333,0X55);temp=AT24CXX_ReadOneByte(12333);if(temp==0X55){return 0;}}return 1;}void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead) {while(NumToRead){*pBuffer++=AT24CXX_ReadOneByte(ReadAddr++);NumToRead--;}}void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite) {while(NumToWrite--){AT24CXX_WriteOneByte(WriteAddr,*pBuffer);WriteAddr++;pBuffer++;}}BY MaiLaoDie。

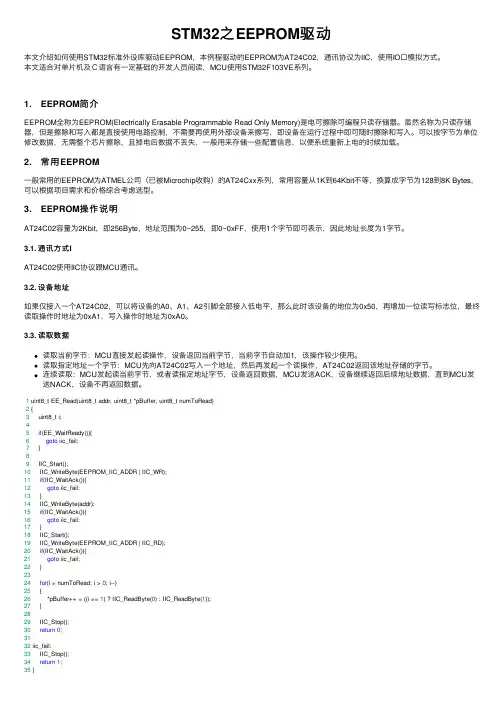

STM32之EEPROM驱动本⽂介绍如何使⽤STM32标准外设库驱动EEPROM，本例程驱动的EEPROM为AT24C02，通讯协议为IIC，使⽤IO⼝模拟⽅式。

本⽂适合对单⽚机及Ｃ语⾔有⼀定基础的开发⼈员阅读，MCU使⽤STM32F103VE系列。

1. EEPROM简介EEPROM全称为EEPROM(Electrically Erasable Programmable Read Only Memory)是电可擦除可编程只读存储器。

虽然名称为只读存储器，但是擦除和写⼊都是直接使⽤电路控制，不需要再使⽤外部设备来擦写，即设备在运⾏过程中即可随时擦除和写⼊。

可以按字节为单位修改数据，⽆需整个芯⽚擦除，且掉电后数据不丢失，⼀般⽤来存储⼀些配置信息，以便系统重新上电的时候加载。

2. 常⽤EEPROM⼀般常⽤的EEPROM为ATMEL公司（已被Microchip收购）的AT24Cxx系列，常⽤容量从1K到64Kbit不等，换算成字节为128到8K Bytes，可以根据项⽬需求和价格综合考虑选型。

3. EEPROM操作说明AT24C02容量为2Kbit，即256Byte，地址范围为0~255，即0~0xFF，使⽤1个字节即可表⽰，因此地址长度为1字节。

3.1. 通讯⽅式IAT24C02使⽤IIC协议跟MCU通讯。

3.2. 设备地址如果仅接⼊⼀个AT24C02，可以将设备的A0、A1、A2引脚全部接⼊低电平，那么此时该设备的地位为0x50，再增加⼀位读写标志位，最终读取操作时地址为0xA1，写⼊操作时地址为0xA0。

3.3. 读取数据读取当前字节：MCU直接发起读操作，设备返回当前字节，当前字节⾃动加1，该操作较少使⽤。

读取指定地址⼀个字节：MCU先向AT24C02写⼊⼀个地址，然后再发起⼀个读操作，AT24C02返回该地址存储的字节。

连续读取：MCU发起读当前字节，或者读指定地址字节，设备返回数据，MCU发送ACK，设备继续返回后续地址数据，直到MCU发送NACK，设备不再返回数据。

IIC_EEPROM说明书
一：原理图
IIC_EEPROM电路图
二：工作原理
使用IIC控制器读写IIC_EEPROM中的数据。

开启IIC控制器，IIC_SCL产生正确的时序，通过判断总线的状态，通过IIC_SDA传输数据。

请参考《STM32中文参考资料》的IIC相关内容。

三：实验现象及操作
本实验使用使用串口通信显示数据。

在上位机上打开串口助手，波特率设置为115200，无校验。

串口助手中使用文本接受模式。

按RESET键后，可发现串口助手接受区中显示，“这是一个IIC_EEPROM测试例程”字符串；
在按下一次K3键，程序网IIC_EEPROM中写入0x00,0x01,0x02,0x03等等共20个数据，在串口助手中有显示，然后会自动读取IIC_EEPROM中的数据并发送给PC机；
若再次按下K3键，数据会乘2再写入；
再按下K3键，数据则会乘3再写入；
依次类推。

基于STM32的IIC_EEPROM案例说明STM32是一系列由STMicroelectronics开发的32位ARM Cortex-M处理器的微控制器。

它具有高性能、低功耗和丰富的外设。

其中一个外设是I2C接口，可以用于连接外部器件，如EEPROM。

EEPROM（Electrically Erasable Programmable Read-Only Memory）是一种非易失性存储器，可以通过电量抹除并重新编程。

本文将说明如何在STM32微控制器上使用I2C接口来读取和写入EEPROM的数据。

以下是一个I2CEEPROM案例的步骤：1.硬件连接：找到适当的引脚连接STM32和EEPROM。

根据STM32型号和EEPROM的规格书，将SCL引脚连接到STM32的相应引脚，将SDA引脚连接到STM32的相应引脚。

确保EEPROM上的地址引脚正确连接到STM32的引脚，以选择EEPROM的地址。

另外，确保STM32的引脚配置正确。

2.初始化I2C外设：在STM32的代码中，首先需要初始化I2C外设。

这可以通过配置I2C控制器的寄存器来完成。

这些寄存器包含有关时钟速度、地址模式和使能I2C控制器的设置选项。

3.选择EEPROM地址：通过向I2C总线发送一个特定的命令字节，可以选择EEPROM的地址。

这个命令字节包含I2C总线上的设备地址和寻址模式。

4.读取EEPROM数据：为了从EEPROM读取数据，STM32将发送一个读取命令字节，将该命令字节传送到EEPROM，然后从EEPROM读取数据。

在读取数据之前，需要设置读取数据的长度和目标缓冲区。

5.写入EEPROM数据：为了向EEPROM写入数据，STM32将发送一个写入命令字节，将该命令字节传送到EEPROM，然后将数据写入EEPROM。

在写入数据之前，需要设置写入数据的长度和源缓冲区。

6.处理错误和超时：在进行I2CEEPROM读取和写入操作时，可能会出现错误和超时。

STM32F4利⽤I2C向EEPROM写⼊、读取数据步骤
写⼊⼀个字节：
第⼀步：使⽤库函数I2C_GenerateSTART()产⽣I2C起始信号，调⽤库函数I2C_CheckEvent()检测事件，若检测到下⼀事件，则进⼊通讯下⼀阶段
第⼆步：调⽤库函数I2C_Send7bitAddress()发送EEPROM的设备地址，并把数据传输⽅向设置为I2C_Direction_Transmitter（即发送⽅向），发送地址后以同样的⽅式检测相应的事件。

第三步：调⽤库函数I2C_SendData向EEPROM发送要写⼊的地址，发送完后等待EV8事件的产⽣。

第四步：继续调⽤库函数I2C_SendData向EEPROM发送要写⼊的数据，然后等待EV8事件的产⽣。

第五步：通讯结束，调⽤I2C_GenerateSTOP发送停⽌信号。

读取⼀字节的数据：
第⼀步：通过库函数I2C_GETFlagStatus()查询库函数是否处于忙碌状态，若不忙碌，则进⼊下⼀状态。

第⼆步：使⽤库函数I2C_GenerateSTART()产⽣起始信号，调⽤库函数I2C_CheckEvent()检测Event1，若检测成功则进⼊下⼀阶段。

第三步：发送EEPROM的设备地址，⽅向为I2C_Direction_Transmitter（即写⽅向），检测事件6
第四步：利⽤库函数I2C_Cmd重新使能I2C外设
第五步：利⽤库函数I2C_Senddata（）发送要读取的EEPROM的内部地址，检测Event8事件的产⽣
第六步：产⽣第⼆次I2C起始信号，并检测相关事件
第七步：发送I2C设备地址
第⼋步：读取数据。

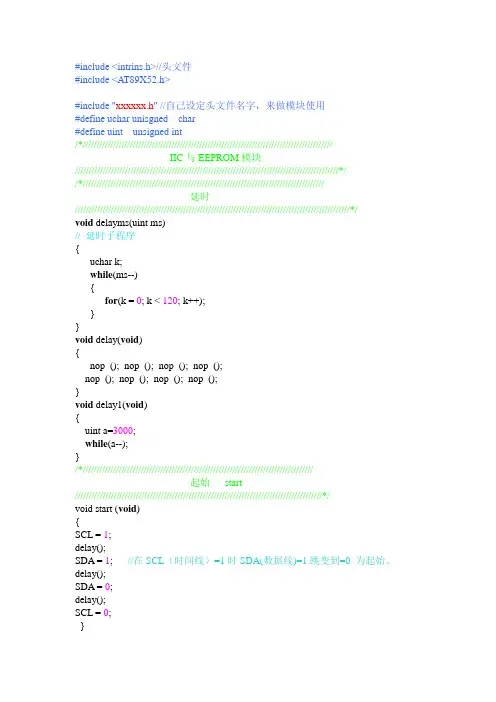

#include <intrins.h>//头文件#include <AT89X52.h>#include "xxxxxx.h" //自己设定头文件名字，来做模块使用#define uchar unisgned char#define uint unsigned int/*//////////////////////////////////////////////////////////////////////////////////////////IIC与EEPROM模块///////////////////////////////////////////////////////////////////////////////////////////////*//*///////////////////////////////////////////////////////////////////////////////////////延时///////////////////////////////////////////////////////////////////////////////////////////////////*/void delayms(uint ms)// 延时子程序{uchar k;while(ms--){for(k = 0; k < 120; k++);}}void delay(void){_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();}void delay1(void){uint a=3000;while(a--);}/*///////////////////////////////////////////////////////////////////////////////////起始start/////////////////////////////////////////////////////////////////////////////////////////*/void start (void){SCL = 1;delay();SDA = 1; //在SCL（时间线）=1时SDA(数据线)=1跳变到=0 为起始。

2017年6月30日星期五目的：利用TMS320F2801芯片上外设I2C（2线串口）读写EEPROM数据（24LC128）关键点1：24LC时钟频率400KHz，寄存器设置如下：I2caRegs.I2CPSC.all = 9; // Prescaler - need 7-12 Mhz on module clk I2caRegs.I2CCLKL = 10; // NOTE: must be non zeroI2caRegs.I2CCLKH = 5; // NOTE: must be non zero时钟频率也可设为200KHz,三个参数分别为9、20、20（CPU时钟频率为100MHz）（未测试）关键点2：波形分析问题：I2C模块是不是只有I2CCNT 减到0才会发出停止信号？？I2C模块是硬件的，当检测到发送完了就会发结束自动发信号，不需要人为干预问题1：字节写操作正常，但是字节读函数出错原因：写EEPROM是在七位器件地址后添加写标志，而读EEPROM需要在七位器件地址后添加写标志。

关键点：读EEPROM数据需要发送两次命令。

第一次为写地址（此地址会被赋值给EEPROM 内的地址指针），因此需要添加写标志；第二次为读数据，将写标志改为读标志。

问题2：主机接收时，SDA数据线上有数据传输，且I2CDRR接收数据寄存器有数据更新，但寄存器显示不可读，即CPU认为一直没接收到数据，一直停在下面语句while关键点：初始化设置时采用的是FIFO接收方式，因此无效，应查询FIFO接收中断位while 方式查询位。

此位只有在非FIFO中断接收方式时才有效。

问题3：断续单字节读写正常，但是采用连续的单字节读写出错。

原因：EEPROM写过程的结束并不是I2C总线写结束就结束，实际上I2C总线的写入数据先被保存到了EEPROM内部的缓冲区，当遇到I2C结束条件后，EEPROM才启动内部写过程，这个过程才是保存数据的过程。

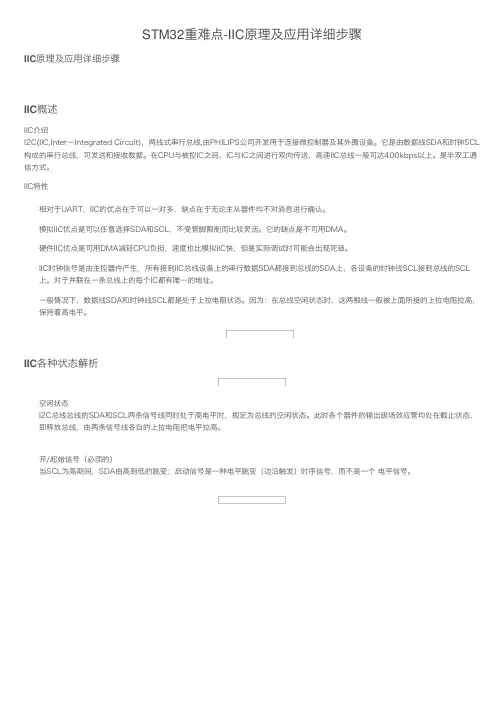

STM32重难点-IIC原理及应⽤详细步骤IIC原理及应⽤详细步骤IIC概述IIC介绍I2C(IIC,Inter－Integrated Circuit)，两线式串⾏总线,由PHILIPS公司开发⽤于连接微控制器及其外围设备。

它是由数据线SDA和时钟SCL 构成的串⾏总线，可发送和接收数据。

在CPU与被控IC之间、IC与IC之间进⾏双向传送，⾼速IIC总线⼀般可达400kbps以上。

是半双⼯通信⽅式。

IIC特性相对于UART，IIC的优点在于可以⼀对多，缺点在于⽆论主从器件均不对消息进⾏确认。

模拟IIC优点是可以任意选择SDA和SCL，不受管脚限制⽽⽐较灵活。

它的缺点是不可⽤DMA。

硬件IIC优点是可⽤DMA减轻CPU负担，速度也⽐模拟IIC快，但是实际调试时可能会出现死锁。

IIC时钟信号是由主控器件产⽣，所有接到IIC总线设备上的串⾏数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL 上。

对于并联在⼀条总线上的每个IC都有唯⼀的地址。

⼀般情况下，数据线SDA和时钟线SCL都是处于上拉电阻状态。

因为：在总线空闲状态时，这两根线⼀般被上⾯所接的上拉电阻拉⾼，保持着⾼电平。

IIC各种状态解析空闲状态I2C总线总线的SDA和SCL两条信号线同时处于⾼电平时，规定为总线的空闲状态。

此时各个器件的输出级场效应管均处在截⽌状态，即释放总线，由两条信号线各⾃的上拉电阻把电平拉⾼。

开/起始信号（必须的）当SCL为⾼期间，SDA由⾼到低的跳变；启动信号是⼀种电平跳变（边沿触发）时序信号，⽽不是⼀个 电平信号。

停⽌信号（⾮必须）当SCL为⾼期间，SDA由低到⾼的跳变；停⽌信号也是⼀种电平跳变时序信号，⽽不是⼀个电平信号。

应答信号（⾮必须）发送器每发送⼀个字节，就在时钟脉冲9期间释放数据线，由接收器反馈⼀个应答信号。

应答信号为低电平时，规定为有效应答位（ACK简称应答位），表⽰接收器已经成功地接收了该字节；应答信号为⾼电平时，规定为⾮应答位（NACK），⼀般表⽰接收器接收该字节没有成功。

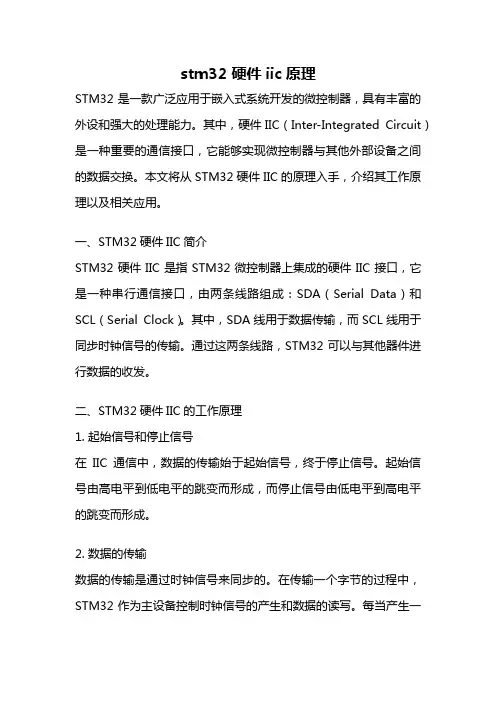

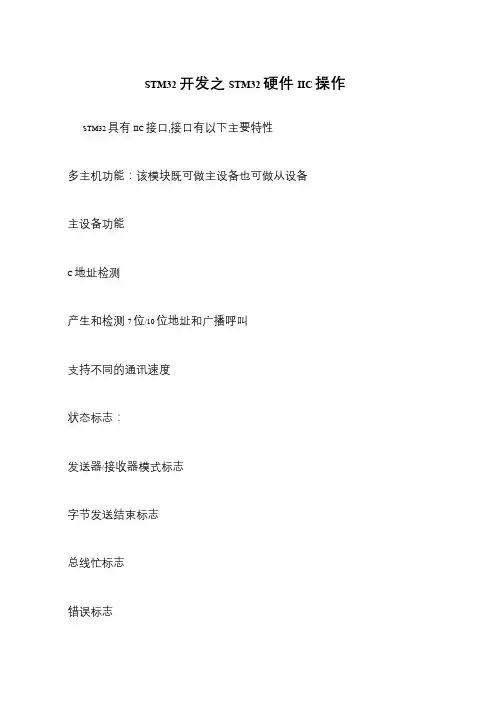

stm32 硬件iic原理STM32是一款广泛应用于嵌入式系统开发的微控制器，具有丰富的外设和强大的处理能力。

其中，硬件IIC（Inter-Integrated Circuit）是一种重要的通信接口，它能够实现微控制器与其他外部设备之间的数据交换。

本文将从STM32硬件IIC的原理入手，介绍其工作原理以及相关应用。

一、STM32硬件IIC简介STM32硬件IIC是指STM32微控制器上集成的硬件IIC接口，它是一种串行通信接口，由两条线路组成：SDA（Serial Data）和SCL（Serial Clock）。

其中，SDA线用于数据传输，而SCL线用于同步时钟信号的传输。

通过这两条线路，STM32可以与其他器件进行数据的收发。

二、STM32硬件IIC的工作原理1. 起始信号和停止信号在IIC通信中，数据的传输始于起始信号，终于停止信号。

起始信号由高电平到低电平的跳变而形成，而停止信号由低电平到高电平的跳变而形成。

2. 数据的传输数据的传输是通过时钟信号来同步的。

在传输一个字节的过程中，STM32作为主设备控制时钟信号的产生和数据的读写。

每当产生一个时钟脉冲，数据线上的数据就会被读取或写入。

3. 数据的确认在每传输一个字节后，接收设备会返回一个应答信号，用于确认数据是否成功接收。

应答信号由接收设备拉低数据线来表示，而主设备通过读取数据线上的电平来判断是否接收到应答信号。

三、STM32硬件IIC的应用STM32硬件IIC广泛应用于各种外设的控制和通信。

以下是一些常见的应用场景：1. 传感器数据采集通过连接传感器到STM32的硬件IIC接口，可以方便地采集传感器的数据。

例如，温湿度传感器、光照传感器等，通过IIC接口将数据传输到STM32，然后进行处理和存储。

2. 外部存储器控制将外部存储器（如EEPROM、Flash等）连接到STM32的硬件IIC 接口，可以实现对存储器的读写操作。

这在数据存储和固件升级等场景下非常有用。

STM32系列IIC使用总结STM32系列是意法半导体公司推出的一款32位ARM Cortex-M微控制器系列产品，广泛应用于各类嵌入式系统中。

其中，IIC总线是STM32系列产品中常用的通信接口之一，用于连接各种外部设备，如传感器、存储器、LCD显示屏等。

下面是对STM32系列IIC使用的总结。

一、STM32IIC硬件功能1. IIC接口引脚：STM32的IIC接口引脚有两个，分别是SDA（Serial Data）和SCL（Serial Clock）。

2.多主机模式支持：STM32的IIC接口支持多主机模式，可以实现多个主机同时操作同一个从机设备。

3. 速率控制：STM32的IIC接口支持多种速率配置，包括标准模式（100Kbps）、快速模式（400Kbps）和高速模式（1Mbps）等。

4.IIC总线协议支持：STM32的IIC接口遵循I2C总线协议，支持7位或10位设备地址，支持字节读写、页写、设备寻址等操作。

二、STM32IIC软件开发步骤1.初始化IIC接口：使用STM32提供的库函数，配置IIC引脚为复用功能，并初始化IIC控制器的寄存器，包括速率设置、硬件过滤器配置等。

2.开启IIC总线：调用库函数，使能IIC总线，准备进行通信。

3.生成起始位和停止位：调用库函数，发送起始位和停止位信号，控制IIC总线的起始和停止状态。

4.发送器件地址：调用库函数，发送要操作的设备的地址信息，用于将总线上的控制权交给该设备。

5.发送数据或接收数据：调用库函数，根据需要发送数据或接收数据，并处理数据的传输错误等异常情况。

6.关闭IIC总线：调用库函数，关闭IIC总线，释放总线资源。

三、处理IIC通信中的常见问题1.电源电压：STM32的IIC接口对电源电压要求较高，通常工作电压为3.3V，要确保供电电压稳定。

2.设备地址：在使用IIC接口时，需要正确设置设备的地址信息，确保与从机设备进行正常通信。

3.速率设置：根据实际需求，选择合适的通信速率，避免传输错误和数据丢失。

stm32之IIC应⽤stm32 之IIC应⽤iic协议是⽐较简单的双线协议，时钟线CLK和数据线SDA。

⼀般我们常见的还有spi总线，这种总线可以可以根据需要扩展，还有单总线等等这次还以at240c2为例进⾏操作！PS：这就是传说中的iic时序图硬件构造我们不过多的分析，今天⽤到库了！我们先从库函数硬件iic初始化说起！PB6 -- CLKPB7 -- SDA[cpp]view plaincopyprint?1. void i2c_init(u8 addr,u32 clock)2. {3. I2C_InitTypeDef i2c;4. RCC->APB2ENR |= 1<<3;5. GPIOB->CRL |= (u32)0xff<<(6*4);6.7. RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);8. i2c.I2C_Ack = I2C_Ack_Enable;9. i2c.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;10. i2c.I2C_ClockSpeed = clock*1000;11. i2c.I2C_DutyCycle = I2C_DutyCycle_2;12. i2c.I2C_Mode = I2C_Mode_I2C;13. i2c.I2C_OwnAddress1 = addr;14.15. I2C_Cmd(I2C1,ENABLE);16. I2C_Init(I2C1,&i2c);17. }在配置管脚⽅⾯，我还是喜欢⽤寄存器配置，因为我的两⾏代码可以解决库函数的N多⾏代码的问题！还有在结构体变量命名⽅⾯也是属于我⾃⼰的独创吧，这样反正我觉得是既容易识别，也少打⼏个字！typedef struct{uint32_t I2C_ClockSpeed; //I2C时钟频率设置uint16_t I2C_Mode; //I2C模式设置uint16_t I2C_DutyCycle; //⾼低电平时间之⽐uint16_t I2C_OwnAddress1; //主设备地址设置，也就是⾃⼰的地址uint16_t I2C_Ack; //Checkuint16_t I2C_AcknowledgedAddress; //地址长度，可以为7bit的也可以为10bit的}I2C_InitTypeDef;IIC初始化完之后，我们开始来研究eeprom看完这个写⼀个字节的协议之后，我们应该对这个写已经没有什么问题了，很简单的。

基于STM32F103的I2C总线EEPROM的读写(带超时检测)————————————————————————————————作者：————————————————————————————————日期：【原创】基于STM32F103的I2C总线EEPROM的读写(带超时检测）本人最近参考了st 公司关于STM32的I2C的例程，觉得不是很适合我的应用,于是自己写了一个基于STM32F103的I2C总线EEPROM（24C256）的读写程序,总线的最高速度可达400K，现在将源代码原原本本的公布如下，希望得到高手的指点，也希望能够给和我有同样想法的同仁们一些参考价值。

注意:最好将固件库升级一下，st网站上面有V2。

03库的补丁。

u32 ulTimeOut_Time;/＊＊＊＊*＊**＊＊***＊*＊＊＊****＊**＊*＊＊＊＊＊＊*＊*＊**＊＊**＊*****＊**＊＊*＊＊*＊*＊*＊＊**＊**＊****＊＊*****＊＊*＊***＊*＊*＊＊**＊*****＊**＊＊I2C_EE_WriteStr(）＊* Description : 将一个数据块写入EEPROM 的指定的地址*＊Argument（s） : xChip - 从器件地址* xAddr — EEPROM存储空间地址＊xpBuf —数据缓冲区指针* xLen - 数据长度＊＊Return（s) : none.＊＊Caller(s) : Application.** Note（s) ：(1)*——--—-——----————--—-——---——--—--—---—-—----———--—-—-————-——-——---—-—--—————----——--—————-—-——--——-———--＊Modified by ：* Modified date ：* Description ：*—---———----———-—------——--—--—-——————-—-————-——-———-——---—--——-——————--—————----———-—---—-——-——-—-——--—＊＊*＊＊****＊***＊＊＊＊＊＊＊*＊*＊＊******＊＊＊*＊＊＊＊*＊*****＊*＊*＊*＊**＊**＊*＊**＊**＊*＊＊**＊＊**＊*＊＊＊**＊＊***＊***＊**＊**＊＊**＊***/void I2C_EE_WriteStr(u8 xChip, u16 xAddr, u8 *xpBuf, u16 xLen）｛u8 ＊pbuf；u8 err；u8 retry；u16 addr；u16 len;个人收集整理，勿做商业用途本文为互联网收集，请勿用作商业用途//pbuf = xpBuf；addr = xAddr;len = xLen；I2C_EE_Drv_BusEn（)； // 允许总线,写允许retry = 5； // 重试5次while（len)｛err = I2C_EE_Drv_WriteByte（xChip，addr, *pbuf)；if（err）{if(--retry == 0 ) // 已经试了5次，写下一个数据｛retry = 5;pbuf++；addr++；len——；}}else // 顺利，写下一个数据｛pbuf++;addr++;len--；｝}I2C_EE_Drv_BusDis（); // 失能总线，写保护｝/**＊*＊*＊****＊＊＊＊＊*＊*＊＊*＊****＊***＊＊***＊*＊*＊*＊＊＊*＊＊＊＊*＊**＊*＊**＊＊＊＊*＊＊＊＊**＊*＊＊**＊＊*＊*＊＊＊*＊*＊＊＊＊＊＊*＊＊＊*＊*＊****＊* I2C_EE_ReadStr()*＊Description ：从EEPROM 的指定的地址读出一个数据块＊* Argument（s） : xChip —从器件地址* xAddr - EEPROM存储空间地址＊xpBuf - 数据缓冲区指针＊xLen - 数据长度＊＊Return(s) : none.＊* Caller（s) : Application。

STM32 硬件IIC读写EEPROM作者：王纯1、IIC硬件结构如下图应用STM32的硬件来读写EEPROM实现数据的掉电存储2、EEPROM的硬件结构AT24C32的一页字节数为32字节，页字节数取决于被访问芯片在一个写周期内所能编程的最大字节数。

页写入，单片机先发送启动信号。

接着发送1个字节的控制字，再发送2个字节的起始地址，上述各字节均得到应答后就可以发送最多1页的数据。

每发送一个字节数据要求EEPROM应答，最后以停止信号结束。

同时激活EEPROM内部定时写周期。

在内部定时写周期对EEPROM的输入无效，写周期结束就会给出应答信号。

3、程序解读//While there is data to be writtenwhile(NumByteToWrite--){//Send the current byteI2C_SendData(I2C2, *pBuffer);pBuffer++;//Test on EV8 and clear itwhile(!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED));}/* Send STOP condition */I2C_GenerateSTOP(I2C2, ENABLE);如果一页写入，这里NumByteToWrite==32一次性写入32字节的数据。

每发一个数据等一个应答。

32字节数据发送完成，发一个停止信号激活EEPROM内部定时写周期。

I2C_EE_WaitEepromStandbyState();// 等待EEPROM为待命状态这样就避免马上读EEPROM无响应出错这里就是等EEPROM写完这样读的信号EEPROM 才能响应。

//Send the EEPROM's internal address to write toI2C_SendData(I2C2, RAddr_H);//Test on EV8 and clear itwhile(!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED));发一个字节就要等待一个响应信号，发EEPROM地址也是一样。

废话不多说，下面简单介绍一下IIC：IIC（IIC，inter-Integrated circuit）,两线式串行总线，用于MCU和外设间的通信。

又俗称I2C IIC只需两根线：时钟线SCL和数据线SDA。

以半双工方式实现外设和MCU之间数据传输，速度可达400kbps。

这里以芯片型号为STM32F103RCT6为例.我们在这里只是概括的讲，详细的内容，可以在稍微熟悉以后再去看STM32中文参考手册。

总线空闲状态包括：SDA ：高电平SCL ：高电平总线信号包括：SDA ：串行数据线SCL ：串行时钟起始位：SCL为高电平期间,SDA出现下降沿终止位：SCL为高电平期间,SDA出现上升沿IIC时钟频率：一般不高于400K数据传输：SDA的数据在SCL高电平期间被写入从机。

所以SDA的数据变化要发生在SCL 低电平期间。

应答：当IIC主机（不一定是发送端还是接受端）将8位数据或命令传出后，会将SDA信号设置为输入，等待从机应答（等待SDA由高电平拉为低电平）若从机正确应答，表明数据或者命令传输成功，否则传输失败，注意，应答信号是数据接收方发送给数据发送方的。

IIC器件地址：每一个IIC器件都有一个器件地址，有的器件地址在出厂时地址就设定好了，用户不可以更改。

有的器件例如EEPROM，前四个地址已经确定为1010，后三个地址是由硬件链接确定的，所以一个IIC总线最多能连8个EEPROM芯片。

多主从的系统结构以上为简单原理介绍，以下是具体代码实现：初始化：void IIC_Config(void){GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Pin = SDA_Pin | SCL_Pin;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(I2C_PORT, &GPIO_InitStructure);}void SDA_Input(void){GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = SDA_Pin;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;GPIO_Init(I2C_PORT,&GPIO_InitStructure);}void SDA_Output(void){GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = SDA_Pin;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(I2C_PORT,&GPIO_InitStructure);}SDA的输出读取配置：uint8_t SDA_ReadIn(){uint8_t bitstatus = 0x00;if ((I2C_PORT->IDR & SDA_Pin) != (uint32_t)Bit_RESET){bitstatus = (uint8_t)Bit_SET;}else{bitstatus = (uint8_t)Bit_RESET;}return bitstatus;}设置SDA SCL高低电平：void SDA_(u8 n){n != Low ? (I2C_PORT->BSRR = SDA_Pin): (I2C_PORT->BRR = SDA_Pin); }void SCL_(u8 n){n != Low ? (I2C_PORT->BSRR = SCL_Pin): (I2C_PORT->BRR = SCL_Pin); }I2C开始：void IIC_Start(void){SDA_H;delay;SCL_H;delay;SDA_L;delay;SCL_L;delay;}I2C停止：void IIC_Stop(void){SCL_L;delay;SDA_L;delay;SCL_H;delay;SDA_H;delay;}等待应答：unsigned char IIC_WaitAck(void){u8 ErrorTime = 5;SDA_Input();delay;SCL_H;delay;while((uint8_t)SDA_ReadIn()){ErrorTime--;delay;if(0 ==ErrorTime){SDA_Output();IIC_Stop();return FAILURE;}}SDA_Output();SCL_L;delay;return SUCCESS;}发送应答：void IIC_SendAck(void){SDA_L;delay;delay;SCL_H;delay;SCL_L;delay;}不产生应答：void IIC_SendNoAck(void){SDA_H;delay;delay;SCL_H;delay;SCL_L;delay;}发送字节：void IIC_SendByte(unsigned char byte){ unsigned char t = 8;for(;t>0;t--){SCL_L;delay;SDA_(byte & 0x80);delay;byte+=byte;delay;SCL_H;delay;}SCL_L;delay;}读取字节：unsigned char IIC_RecByte(void){unsigned char t = 8;unsigned char RevByte = 0;SDA_Input();for(;t>0;t--){RevByte+=RevByte;SCL_L;delay;delay;SCL_H;delay;RevByte|= SDA_ReadIn();}SCL_L;delay;SDA_Output();return RevByte;}C文件具体结构：#include "stm32f10x.h"#define I2C_PORT GPIOB#define SDA_Pin GPIO_Pin_7#define SCL_Pin GPIO_Pin_6#define FAILURE 0#define SUCCESS 1#define High 1#define Low 0#define delay {unsigned int i = 0 ; for(;i<500;++i);} #define SDA_H SDA_(High)#define SDA_L SDA_(Low)#define SCL_H SCL_(High)#define SCL_L SCL_(Low)void IIC_Config(void);void SDA_Input(void);void SDA_Output(void);void SDA_(u8 n);void SCL_(u8 n);void IIC_Start(void);void IIC_Stop(void);unsigned char IIC_WaitAck(void);void IIC_SendAck(void);void IIC_SendNoAck(void);void IIC_SendByte(unsigned char byte);unsigned char IIC_RecByte(void);。
