中级制图员试题

中级制图员题库+答案一、单选题（共100题，每题1分，共100分）1.在绘图软件中有些基本形体可以由一个命令直接绘制，这些命令就是绘图命令，但()不是绘图命令可以完成的。

A、标记等分点B、画椭圆曲线C、标注尺寸线D、画样条曲线正确答案：C2.向视图是一种()配置的基本视图。

A、移位B、在右视图的左边C、在左视图的右边D、在规定位置正确答案：A3.移动圆对象，使其圆心移动到直线中点，需要应用：()A、栅格B、捕捉C、正交D、对象捕捉正确答案：D4.画组合体的正等轴测图，按位置关系，逐一画出()的正等轴测图。

A、各基本体B、圆C、棱柱D、截交线正确答案：A5.在标注圆的直径时应在尺寸数字前加()。

A、SB、RC、SΦD、Φ正确答案：D6.以下关于职业道德论述，错误的是()。

A、职业道德依靠文化、内心信念和习惯，通过员工的自律实现B、职业道德大多没有实质的约束力和强制力C、职业道德的主要内容是对员工义务的要求D、职业道德能起到调节企业与市场的作用正确答案：B7.平行投影法中的投射线与投影面相()时，称为正投影法。

A、垂直B、倾斜C、相交D、平行正确答案：A8.徒手画椭圆时，可先画出椭圆的()，然后分别用徒手方法作两钝角及两锐角的内切弧，即得所需椭圆。

A、内切长矩形B、外切四边形C、外切长矩形D、内切四边形正确答案：B9.垂直于V面，平行于H面的平面称为()。

A、正垂面B、水平面C、侧平面D、一般面正确答案：C10.对较小物体()时，可用铅笔直接放在实物上测定各部分的大小，然后按测定的大小画出草图。

A、检验B、加工C、包装D、目测正确答案：D11.左视图反映了物体上、前、()的相对位置关系。

A、左、右B、下、后C、后、左D、下、右正确答案：D12.不可见轮廓线采用()来绘制。

A、点画线B、粗实线C、虚线D、细实线正确答案：C13.职业纪律具有的特点是()。

A、一定的弹性B、强制性C、明确的规定性D、一定的自我约束性正确答案：C14.球体截交线的形状总是()。

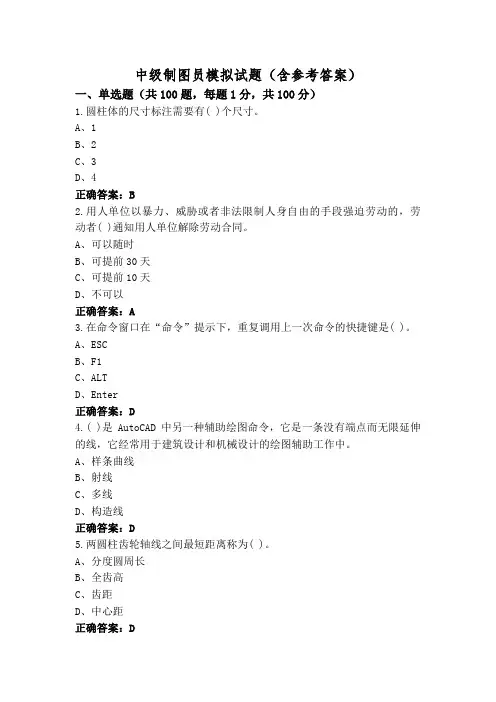

中级制图员模拟试题（含参考答案）一、单选题（共100题，每题1分，共100分）1.圆柱体的尺寸标注需要有( )个尺寸。

A、1B、2C、3D、4正确答案：B2.用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。

A、可以随时B、可提前30天C、可提前10天D、不可以正确答案：A3.在命令窗口在“命令”提示下，重复调用上一次命令的快捷键是( )。

A、ESCB、F1C、ALTD、Enter正确答案：D4.( )是AutoCAD中另一种辅助绘图命令，它是一条没有端点而无限延伸的线，它经常用于建筑设计和机械设计的绘图辅助工作中。

A、样条曲线B、射线C、多线D、构造线正确答案：D5.两圆柱齿轮轴线之间最短距离称为( )。

A、分度圆周长B、全齿高C、齿距D、中心距正确答案：D6.绘图比例1：2表示( )。

A、缩小比例B、放大比例C、基本要素线性之比D、实物与图形之比正确答案：A7.用剖切面局部地剖开机件所得到的( )，称为局部剖视图。

A、视图B、剖视图C、半剖视图D、全剖视图正确答案：A8.道德是指人与人、个人与集体、个人与社会以及人对待自然的( )的总和。

A、行为规范B、法律法规C、宪法D、人生观正确答案：A9.圆弧连接的要点是求圆心、求( )、画圆弧。

A、交点B、切点C、圆弧D、圆点正确答案：B10.机械图样中常用的图线线型有粗实线、( )、虚线、波浪线等。

A、轮廓线B、边框线C、轨迹线D、细实线正确答案：D11.描正等轴测图时，要先准备好( )。

A、圆珠笔B、描图工具C、擦图片D、铅笔正确答案：B12.轴测投影简称( )。

A、轴测图B、斜二测C、立体图D、正等测正确答案：A13.( )是用户与计算机绘图软件进行对话的区域，用户输入命令以及执行命令之后的提示信息均显示在该区域。

A、菜单B、工具条C、命令行D、绘图区正确答案：C14.常用的销有圆柱销、( )销和开口销等。

中级制图员试题库含参考答案一、单选题（共100题，每题1分，共100分）1.当圆柱的轴线垂直于W面时，则圆锥在V面的投影是( )。

A、椭圆B、圆C、三角形D、四边形正确答案：D2.对圆弧标注半径尺寸时，应在尺寸数字前加注符号“( )”。

A、SRB、RC、φD、Sφ正确答案：B3.道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。

A、社会舆论B、宪法C、党的领导D、国家法律正确答案：A4.一平面立体与一曲面立体相切组合时，在相切处( )。

A、有交线B、无切线C、有分界线D、无分界线正确答案：D5.组合体的组合形式分为叠加和( )两种。

A、相贯B、相切C、截交D、切割正确答案：D6.用计算机绘图时，一条水平直线的起始点绝对坐标为(a,b)，长度为30，终点在起点的左边，终点的相对极坐标表示为( )。

A、@30<180B、@30+a<180C、@30+a<0D、@30<0正确答案：A7.( )一般适用于外形较简单的机件。

A、全剖视图B、阶梯剖视图C、局部剖视图D、半剖视图正确答案：A8.图样上标注的尺寸，一般应由尺寸界线、( )、尺寸数字组成。

A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端正确答案：D9.以下描深图形应遵循的顺序错误的是( )。

A、先曲后直B、先水平后垂、斜C、先细后粗D、先大后小正确答案：D10.绘图铅笔中的2H铅笔通常用于( )。

A、加深粗实线B、画虚线、细实线C、写汉字或字母D、画底稿正确答案：D11.( )是对制图员基本素质的要求。

A、职业道德B、注重信誉C、遵纪守法D、讲究公德正确答案：D12.用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。

A、不可以B、可提前10天C、可提前30天D、可以随时正确答案：D13.图纸中( )字头向右倾斜，与水平基准线成75°角。

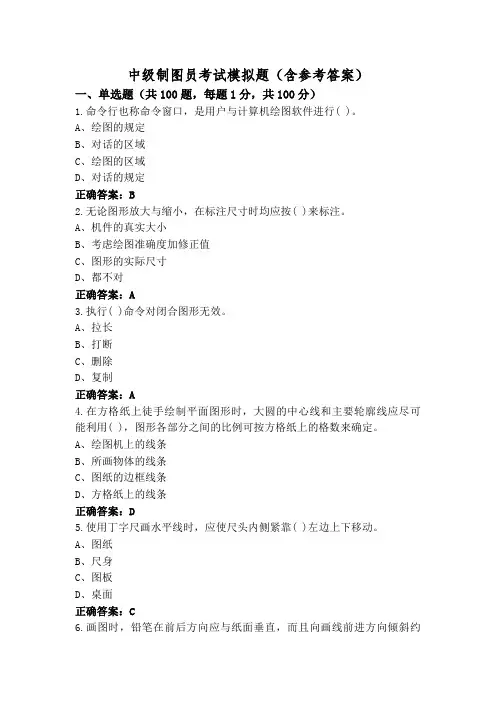

中级制图员考试模拟题（含参考答案）一、单选题（共100题，每题1分，共100分）1.命令行也称命令窗口，是用户与计算机绘图软件进行( )。

A、绘图的规定B、对话的区域C、绘图的区域D、对话的规定正确答案：B2.无论图形放大与缩小，在标注尺寸时均应按( )来标注。

A、机件的真实大小B、考虑绘图准确度加修正值C、图形的实际尺寸D、都不对正确答案：A3.执行( )命令对闭合图形无效。

A、拉长B、打断C、删除D、复制正确答案：A4.在方格纸上徒手绘制平面图形时，大圆的中心线和主要轮廓线应尽可能利用( )，图形各部分之间的比例可按方格纸上的格数来确定。

A、绘图机上的线条B、所画物体的线条C、图纸的边框线条D、方格纸上的线条正确答案：D5.使用丁字尺画水平线时，应使尺头内侧紧靠( )左边上下移动。

A、图纸B、尺身C、图板D、桌面正确答案：C6.画图时，铅笔在前后方向应与纸面垂直，而且向画线前进方向倾斜约( )。

A、15°B、30°C、45°D、60°正确答案：B7.在三等关系中，主、左视图( )。

A、宽相等B、长对正C、都不对D、高平齐正确答案：D8.下列哪一个是正确的相对极坐标表示方法:( )A、@10,5B、@10<5C、@10>5D、10<5正确答案：B9.不能应用修剪命令“trim”进行修剪的对象是：( )A、文字B、圆C、圆弧D、直线正确答案：A10.使用计算机绘图时，( )的操作无法输入一点。

A、光标在适当位置点击鼠标右键B、光标在适当位置点击鼠标左键C、捕捉已有线段的端点D、用键盘输入坐标值正确答案：A11.忠于职守就是要求制图人员忠于制图员这个特定的工作岗位，自觉履行制图员的( )，保质保量地完成承担的各项任务。

A、各项任务B、职业道德C、职业情感D、各项职责正确答案：D12.制图国家标准规定，字体的号数，即字体的高度，分为( )种。

中级制图员练习题与参考答案一、单选题（共100题，每题1分，共100分）1.带圆角底版的正等轴测图，首先要画出( )。

A、定出轴测轴B、底版的轴测图C、定出坐标圆点D、圆角的轴测图正确答案：B2.按图样完成的方法和使用特点，图样分为：( )、底图、副底图、复印图、CAD图。

A、原图B、初图C、简图D、草图正确答案：A3.左视图反映了物体上、前、( )的相对位置关系。

A、下、后B、后、左C、左、右D、下、右正确答案：D4.下列那种线条属于中线？( )A、虚线B、尺寸线C、剖面线D、中心线正确答案：D5.在执行【全部缩放】或【范围缩放】命令后，( )图形不能完全显示。

A、多段线B、射线C、直线D、圆正确答案：B6.( )中的投射线与投影面相垂直时，称为正投影法。

A、平行投影法B、主要投影法C、辅助投影法D、中心投影法正确答案：A7.不使用量具和仪器，徒手目测绘制图样称为( )。

A、徒手绘图B、临摹图样C、手工练习D、微机绘图正确答案：A8.尺寸界线应该选用下列哪种线型( )A、细实线B、双点画线C、细点划线D、虚线正确答案：A9.垂直于H面，平行于V面的平面称为( )。

A、正垂面B、一般面C、正平面D、水平面正确答案：C10.下列有关我国经济合同说法错误的是( )。

A、代订经济合同，必须事先取得委托单位的委托证明，并根据授权范围以委托单位的名义签订，才对委托单位直接产生权利和义务B、经济合同是法人之间为实现一定经济目的，明确相互权利义务关系的协议C、违反法律和国家政策、计划的合同为无效D、给付定金的一方不履行合同的，无权请求返还定金。

接受定金的一方不履行合同的，应当返还定金正确答案：D11.图样中的尺寸以( )为单位时，不需要标注单位的符号（名称）。

A、米C、分米D、毫米正确答案：D12.用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。

A、可提前30天B、不可以C、可以随时D、可提前10天正确答案：C13.使用多行文本编辑器时，其中%%C、%%D、%%P分别表示:( )A、直径、度数、下划线B、直径、度数、正负C、度数、正负、直径D、下划线、直径、度数正确答案：B14.我国处理劳动争议的程序通常为( )。

中级制图员复习题+答案一、单选题（共100题，每题1分，共100分）1.已知空间点的坐标为(20，30，15)，则该点到V面的距离为( )。

A、15B、20C、30D、40正确答案：B2.尺寸布局要醒目，便于看图，是组合体尺寸标注( )的要求。

A、尺寸清晰B、尺寸要尽量的多C、不能漏掉重要尺寸D、尺寸不能遗漏正确答案：A3.尺寸线终端形式有( )两种形式。

A、圆圈和圆点B、粗线和细线C、箭头和圆点D、箭头和斜线正确答案：D4.三投影面体系中与正投影面和水平投影面垂直的侧立投影面是( )。

A、正投影面B、水平投影面C、侧投影面D、后投影面正确答案：C5.垂直于H面，倾斜于W面的平面称为( )。

A、水平面B、铅垂面C、侧平面D、一般面正确答案：B6.回转体轴线一般采用( )表示。

A、粗点画线B、细实线C、细点画线D、粗实线正确答案：C7.平行于H面的直线称( )。

A、正垂线B、铅垂线C、水平线D、侧垂线正确答案：C8.物体由前向后投影，在正投影面得到的视图，称为( )。

A、向视图B、左视图C、主视图D、视图正确答案：C9.水平线AB的投影( )平行于OX。

A、ABB、abC、a′b′D、a〞b〞正确答案：C10.当两个不同直径的圆柱轴线正交相贯时，其相贯线上的特殊点有( )。

A、一个B、三个C、四个D、二个正确答案：C11.( )是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。

A、人生观B、道德C、宪法D、各种规章纪律正确答案：B12.下列对象执行[偏移]命令后，大小和形状保持不变的是( )。

A、椭圆B、直线（L）C、圆D、圆弧正确答案：B13.侧垂线在( )面的投影反映实长A、V、W面B、H、V面C、W、H面D、以上都不是正确答案：B14.使用“图像”对话框将光栅图象插入到AutoCAD中时，可控制图像的？( )A、插入点、缩放比例、旋转角度B、图象质量C、对比度、褪色度、亮度D、以上选项都正确正确答案：A15.轴套类零件其他视图的选择，常用断面和( )。

中级制图员测试题（含答案）一、单选题（共100题，每题1分，共100分）1、描正等轴测图时，要先准备好( )。

A、描图工具B、圆珠笔C、铅笔D、擦图片正确答案：A2、我国处理劳动争议的程序通常为( )。

A、诉讼、调解、仲裁和协商B、协商、调解、诉讼和仲裁C、协商、调解、仲裁和诉讼D、协商、诉讼、仲裁和调解正确答案：C3、一般用波浪线表示( )的断裂边界。

A、阶梯剖视图B、局部视图C、全剖视图D、半剖视图正确答案：B4、机械图样中，不可见的轮廓线用( )表示。

A、粗点划线B、粗实线C、虚线D、细实线正确答案：C5、一般位置直线倾斜于( )投影面。

A、四个B、三个C、一个D、二个正确答案：B6、下面关于创建块的方法中错误的是( )。

A、使用若干种相关块定义创建一个图形文件以用作块库。

B、创建一个图形文件，随后将它作为块插入到其他图形中。

C、使用“块编辑器” 功能区上下文选项卡。

D、指定要插入块的名称正确答案：D7、画移出断面图时，当剖切平面通过回转面形成的孔或凹坑的( )时，这些结构应按剖视图绘制。

A、点划线B、轴线C、转向线D、轮廓线正确答案：B8、将某部分结构用大于原图形所采用的比例画出，这种图形称为( )。

A、局部放大图B、断面图C、剖视图D、视图正确答案：A9、( )对象可以执行【拉长】命令中的【增量】选项。

A、圆柱B、矩形C、弧D、圆正确答案：C10、我国《合同法》规定属于实践合同的有( )。

A、保管合同B、借贷合同C、买卖合同D、委托合同正确答案：A11、劳动者在试用期内提前( )通知用人单位，可以解除劳动合同。

A、三日B、七日C、十五日D、十日正确答案：A12、垂直于H面，平行于W面的直线称为( )。

A、一般位置线B、水平线C、铅垂线D、侧平线正确答案：C13、下面哪个命令只能恢复用户上一步利用EASE删除的对象：( )A、DELETEB、UNDOC、OOPSD、ESC正确答案：A14、绘图铅笔中的2H铅笔通常用于( )。

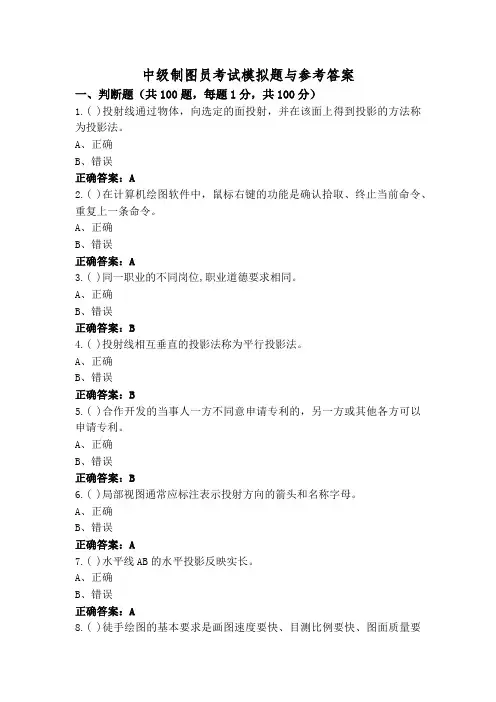

中级制图员考试模拟题与参考答案一、判断题（共100题，每题1分，共100分）1.( )投射线通过物体，向选定的面投射，并在该面上得到投影的方法称为投影法。

A、正确B、错误正确答案：A2.( )在计算机绘图软件中，鼠标右键的功能是确认拾取、终止当前命令、重复上一条命令。

A、正确B、错误正确答案：A3.( )同一职业的不同岗位,职业道德要求相同。

A、正确B、错误正确答案：B4.( )投射线相互垂直的投影法称为平行投影法。

A、正确B、错误正确答案：B5.( )合作开发的当事人一方不同意申请专利的，另一方或其他各方可以申请专利。

A、正确B、错误正确答案：B6.( )局部视图通常应标注表示投射方向的箭头和名称字母。

A、正确B、错误正确答案：A7.( )水平线AB的水平投影反映实长。

A、正确B、错误正确答案：A8.( )徒手绘图的基本要求是画图速度要快、目测比例要快、图面质量要好。

A、正确B、错误正确答案：B9.( )文字不能作为块的组成部分。

A、正确B、错误正确答案：B10.( )平面图形的线段分为已知线段、中间线段和连接线段三类。

A、正确B、错误正确答案：A11.( )当机件外形比较简单,内形比较复杂而且又不对称时,常采用局部剖视图来表达。

A、正确B、错误正确答案：A12.( )尺寸界线用细实线绘制。

A、正确B、错误正确答案：A13.( )使用编辑图形命令时（如移动.阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

A、正确B、错误正确答案：A14.( )零件测绘时，值不大又没有精度要求的线性尺寸可用直尺来测量。

A、正确B、错误正确答案：B15.( )职业习惯不属于职业道德范畴。

A、正确B、错误正确答案：A16.( )六个基本视图的配置中后视图视图在主视图的上方且长对正。

A、正确B、错误正确答案：B17.( )已知两圆弧的圆心和半径分别是O1、R1和O2、R2，连接圆弧半径为R，与已知圆弧外切时，圆心的求法是分别以O1、O2为圆心，以R1＋R、R2＋R为半径画圆弧，所得交点即为连接圆弧的圆心。

中级制图员练习题库（附答案）一、单选题（共100题，每题1分，共100分）l、()的位置尽量配置在投影方向上，并与原视图保持其投影关系。

A、局部视图B、重合断面图C、移出断面图D、断面图正确答案：A2、两形体表面（）时，相接处有线分开。

A、光滑过度B、相切C、共面D、不共面正确答案：D3、两圆柱齿轮轴线之间最短距离称为（）。

A、全齿高B、齿距C、中心距D、分度圆周长正确答案：C4、机械图样中，表示不可见轮廓线采用（）线型。

A、粗实线B、细实线C、虚线D、波浪线正确答案：C5、巳知点M的坐标为(20150)则M点属于（）。

A、H面上的点B、V面上的点C、W面上的点D、一般空间点正确答案：A6、平行投影法分为（）两种。

A、正投影法和斜投影法B、主要投影法和辅助投影法C、中心投影法和平行投影法D、一次投影法和二次投影法正确答案：A7、()是A to C A D中另一种辅助绘图命令，它是一条没有端点而无限廷伸的线，它经常用于建筑设计和机械设计的绘图辅助工作中。

A、样条曲线B、射线C、多线D、构造线正确答案：D8、三个轴的轴向简化系数为1的是（）。

A、正轴测投影B、斜二轴测投影C、斜轴测投影D、正等轴测投影正确答案：D9、用先画外形再作剖视法画组合体的（），可先画出其完整的正等轴测图。

A、轴测图B、剖视图C、三视图D、正等轴测剖视图正确答案：D10、选择图形后同时按住C R L键和鼠标拖动图形，则可以？（）A、移动对象B、无法选择对象C、复制出新的图形对象D、删除图形对象正确答案：C11、尺寸标注中，直径尺寸应在尺寸数值前加注（）A、SRB、S<DC、巾D、R正确答案：C12、侧垂线在（）面的投影反映实长A、V、W面B、H、V面C、W、H面D、以上都不是正确答案：B13、视图缩放(Zoom)命令和比例缩放(S C ale)命令的区别是：（）A、两者本质上没有区别B、线宽会随比例缩放而更改C、视图缩放可以更改图形对象的大小D、比例缩放更改图形对象的大小，视图缩放只对其显示大小更改，不改变真实大小正确答案：D14、平面图形中，尺寸的类型有（）A、定形尺寸和定位尺寸B、总体尺寸和定位尺寸C、一般尺寸和重要尺寸D、定形尺寸和总体尺寸正确答案：A15、一般应在剖视图的上方用（）标出剖视图的名称"X—X"'在相应视图上用剖切符号表示剖切位置，用箭头表示投影方向，并注上相同的字母。

中级制图员考试一、单选题（共100题，每题1分，共100分）1.三个轴的轴向简化系数为1的是( )。

A、斜二轴测投影B、正轴测投影C、正等轴测投影D、斜轴测投影正确答案：C2.零件表面的位置与理论位置之间不可避免的会有误差，所允许的这种误差的最大变动量称为( )。

A、形位公差B、位置公差C、位置误差D、形位误差正确答案：B3.目前我国比较流行微机版计算机绘图软件有( )等。

A、AUTO CAD、WORD、WPSB、AUTO CAD、CAXA电子图板C、AUTO CAD、WINDOWS、CAXA电子图板D、AUTO CAD、MDT、Excel正确答案：B4.在绘制圆弧时，已知道圆弧的圆心、弦长和起点，可以使用“绘图”|“圆弧”命令中的( )子命令绘制圆弧。

A、起点、端点、方向B、起点、圆心、长度C、起点、圆心、角度D、起点、端点、角度正确答案：B5.道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。

A、宪法B、国家法律C、党的领导D、社会舆论正确答案：D6.两虚线相交时，应使( )相交。

A、线段与间隙B、间隙与线段C、间隙与间隙D、线段与线段正确答案：D7.看尺寸数字，要确认每个尺寸的( )。

A、数字大小B、角度C、方向D、起点正确答案：D8.垂直于W面，平行于H面的直线称为( )。

A、一般位置线B、侧垂线C、水平线D、侧平线正确答案：B9.一个点在直线上，向投影面作正投影之后( )。

A、点仍在直线上B、点在直线的中点C、点在直线的外面D、以上3种情况都有可能正确答案：A10.对球面标注尺寸时，一般应在φ或R前加注“( )”。

A、球B、RC、φD、S正确答案：D11.在正等轴测投影中，三直角坐标轴对轴测投影面的倾角( )。

A、相同B、二个相同C、任意的D、不同正确答案：A12.( )一般适用于外形较简单的机件。

A、局部剖视图B、阶梯剖视图C、半剖视图D、全剖视图正确答案：D13.已知点F的坐标为(20，15，0)，则F点属于( )。

河南交通技师学院职业技能等级认定制图员中级理论知识试卷 A一、单项选择题：（每题1分，共80分）1.一个典型的微型计算机绘图系统一般是由( )几部分组成的。

A 、主机、图形输入设备、图形输出设备、外存贮器 B 、主机、显示器、图形输入设备、打印机 C 、主机、电源、显示器、鼠标、键盘 D 、主机、电源、图形输入设备、鼠标、键盘 【参考答案】A2.标注圆的直径尺寸时，应在尺寸数字前加注符号“( )”。

A 、R B 、φ C 、SR D 、S φ 【参考答案】B3.( )不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。

A 、尺寸界线 B 、尺寸线 C 、尺寸线终端 D 、尺寸数字 【参考答案】B4.关于图纸的标题栏在图框中的位置，下列叙述正确的是( )。

A 、配置在任意位置 B 、配置在右下角 C 、配置在左下角 D 、配置在图中央 【参考答案】B5.同一方向的空间直线段，其轴测投影长与其( )之比称作轴向变形系数。

A 、投影长 B 、实长 C 、定长 D 、轴测投影长 【参考答案】B6.用计算机绘图时，显示缩放命令可将屏幕上图形放大，使图形看上去更清晰，实体的尺寸与放大前相比( )。

A 、不一定B 、缩小了C 、增大了D 、不变 【参考答案】D7.画图时，铅笔在前后方向应与纸面( )，而且向画线前进方向倾斜约30o 。

A 、垂直 B 、平行 C 、左斜 D 、右斜 【参考答案】A8.详图索引符号中， ( )。

A 、上半圆注详图编号，下半圆注被索引图纸的编号B 、下半圆注详图编号，上半圆注被索引图纸的编号C 、上半圆注所用标准图册的编号，下半圆注详图编号D 、上半圆注详图编号，下半圆注所用标准图册的编号 【参考答案】A9.标注绝对标高的房屋图样是房屋的( )。

A 、建筑平面图B 、总平面图C 、基础平面图D 、结构平面图 【参考答案】B10.制图标准规定，剖视图分为全剖视图、( )、局部剖视图。

中级制图员复习题一、单选题（共100题，每题1分，共100分）1.正等轴测图上的()是用“四心法”绘制的。

A、椭圆B、基本体C、圆D、圆柱正确答案：A2.下面关于创建块的方法中错误的是()。

A、使用若干种相关块定义创建一个图形文件以用作块库。

B、创建一个图形文件，随后将它作为块插入到其他图形中。

C、使用“块编辑器”功能区上下文选项卡。

D、指定要插入块的名称正确答案：D3.命令行也称命令窗口，是用户与计算机绘图软件进行对话的区域，用户输入命令以及执行命令之后的()均显示在该区域。

A、提示信息B、对话框C、图形D、菜单正确答案：A4.若选择了“清除屏幕”后，以下哪个部分不会显示在绘图界面中？()A、状态栏B、菜单栏C、命令窗口D、工具栏正确答案：D5.下列各等级铅笔，何者笔蕊最软所绘线条最黑()？A、9HB、HBC、7BD、F正确答案：C6.无装订边图纸的装订，是在图纸的左下角，粘贴上()。

A、硬纸板B、胶布C、图钉D、装订胶带正确答案：D7.()是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。

A、基本素质B、讲究公德C、职业道德D、个人信誉正确答案：A8.关于正平面说法不正确的是()。

A、一定不平行W面B、倾斜于W面C、平行于V面D、垂直于H面正确答案：B9.将某部分结构用大于原图形所采用的比例画出，这种图形称为()。

A、视图B、剖视图C、断面图D、局部放大图正确答案：D10.以下说法正确的是()。

A、机件的真实大小与图样的大小相同B、1︰2是放大比例C、尺寸线与尺寸界线必须相互垂直D、虚线与点画线应相交于线正确答案：D11.以下基本体属于平面立体的是()。

A、圆环107B、圆锥C、圆柱D、四棱锥正确答案：C12.铅芯削磨形状为()的铅笔用于写字和画细线。

A、球形B、锥形C、矩形D、柱形正确答案：B13.“SФ”表示()的尺寸。

A、圆B、球体C、圆锥D、圆柱正确答案：B14.()一个投影面的平面称为投影面平行面。

中级制图员试题及答案1、( )尺寸线终端形式有箭头和圆点两种形式。

A、正确B、错误答案：B2、( )平面图形中，按尺寸齐全与否，线段可分为已知线段、中间线段和连接线段。

A、正确B、错误答案：A3、( )计算机绘图时，对话框是执行命令的一种形式，对话框中包括标题、选择项、按钮等内容。

A、正确B、错误答案：A4、( )用圆规画大圆时，可用加长杆扩大所画圆的半径，使针脚和铅笔脚均与纸面保持平行。

A、正确B、错误答案：B5、( )标注尺寸时，经常选择组合体的对称面、底面、端面主要轴线或某个点作为尺寸基准。

A、正确B、错误答案：A6、( )当机件结构左、右对称时，其俯视图可以画成半剖视图。

A、正确B、错误答案：A7、( )当剖切平面通过由回转面形成的孔的轴线时，这些结构应按剖切绘制。

A、正确B、错误答案：A8、( )正交线指的是在正交方式下绘制的直线。

B、错误答案：A9、( )保存文件是将已存储在磁盘上的文件重新命名或存储在其他位置。

A、正确B、错误答案：B10、( )齿轮传动是靠摩擦来实现传动。

A、正确B、错误答案：B11、( )切割体是由若干基本体组成的。

A、正确B、错误答案：B12、( )计算机绘图时，对话框是执行命令的一种形式，对话框中包括标题、坐标轴、选择项等内容。

A、正确B、错误答案：B13、( )螺纹画法中，内螺纹牙底用粗实线画整圆。

A、正确B、错误答案：B14、( )局部视图通常应标注表示投射方向的箭头和名称字母。

A、正确B、错误答案：A15、( )在空间直角坐标系中，投射光线与投影面平行。

A、正确B、错误答案：B16、( )用DTEXT命令写的多行文本,每行文本成为一图元可独立进行编辑。

A、正确B、错误17、( )计算机绘图界面上的绘图区是操作者绘图设计的区域。

A、正确B、错误答案：A18、( )对有装订边的图纸，应当在图纸的标题栏处进行装订。

A、正确B、错误答案：B19、( )使用编辑图形命令时（如移动.阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

中级制图员测试题与参考答案一、单选题（共100题，每题1分，共100分）1.物体上相互平行的线段，在轴测图上( )A、相互垂直B、相互交错C、相交D、仍然相互平行正确答案：D2.半径尺寸标注的标注文字的默认前缀是：( )A、DB、RC、RadD、Radius正确答案：B3.三个轴的轴向简化系数为1的是( )。

A、正轴测投影B、斜二轴测投影C、正等轴测投影D、斜轴测投影正确答案：C4.画圆柱正等轴测图的两侧轮廓线，与( )相切A、椭圆B、顶圆C、底圆D、两端面椭圆正确答案：D5.命令行也称命令窗口，是用户与计算机绘图软件进行( )。

A、对话的规定B、对话的区域C、绘图的区域D、绘图的规定正确答案：B6.机械图样中绘制斜视图时采用的投影方法是( )。

A、中心投影法B、斜投影法C、正投影法D、以上都不对正确答案：C7.投射线通过( )，向选定的面投射，并在该面上得到投影的方法称为投影法。

A、物体B、投射面C、投影面D、阳光正确答案：A8.下列哪一组直线能在V面内反映实长( )。

A、正垂线和侧平线B、水平线和侧平线C、水平线和正垂线D、侧垂线和铅垂线正确答案：D9.机械图样中，不可见的轮廓线用( )表示。

A、细实线B、粗点划线C、粗实线D、虚线正确答案：D10.点A到( )的距离为Y坐标。

A、正面B、水平面C、侧面D、后面正确答案：A11.绘制轴测剖视图的方法有先画( )再作剖视和先画断面形状，再画投影两种。

A、外形B、主视图C、透视图D、剖切面正确答案：A12.标题栏一般位于图纸的( )。

A、右上角B、左下角C、左上角D、右下角正确答案：D13.( )一般适用于外形较简单的机件。

A、全剖视图B、阶梯剖视图C、半剖视图D、局部剖视图正确答案：A14.基面法绘制( )正等轴测图时，可先绘制其两端面的椭圆，然后画椭圆的外公切线。

A、圆柱体B、椭圆C、圆D、棱柱正确答案：A15.以下说法正确的是( )。

A、机件的真实大小与图样的大小相同B、虚线与点画线应相交于线C、尺寸线与尺寸界线必须相互垂直D、1︰2是放大比例正确答案：B16.中心线、轴线应该选用下列哪种线型( )。

中级制图员题库（附参考答案）一、判断题（共100题，每题1分，共100分）1.()计算机绘图时，对话框是执行命令的一种形式，对话框中包括标题、坐标轴、选择项等内容。

A、正确B、错误正确答案：B2.()空间互相平行的线段，在同一轴测投影中一定互相平行。

A、正确B、错误正确答案：A3.()键是用来连接轴和装在轴上的传动零件，起防止零件脱落、增大传递动力的作用。

A、正确B、错误正确答案：B4.()我国《合同法》规定属于实践合同的有委托合同。

A、正确B、错误正确答案：B5.()绘制圆的对称中心线时应用粗实线绘制。

A、正确B、错误正确答案：B6.()缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小，可以互换使用。

A、正确正确答案：B7.()点的正面投影与水平面的投影的连线一定垂直与X轴。

A、正确B、错误正确答案：A8.()铅垂线在H面的投影积聚为一个点。

A、正确B、错误正确答案：A9.()用圆规画大圆时，可用加长杆扩大所画圆的半径，使针脚和铅笔脚均与纸面保持平行。

A、正确B、错误正确答案：B10.()在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则。

A、正确B、错误正确答案：A11.()讲究质量就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。

A、正确B、错误正确答案：A12.()用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者可以随时通知用人单位解除劳动合同。

A、正确正确答案：A13.()当正交命令ORTHO为ON时,只能画水平和垂直线,不能画斜线。

A、正确B、错误正确答案：B14.()零件测绘时，值不大又没有精度要求的线性尺寸可用直尺来测量。

A、正确B、错误正确答案：B15.()我国《合同法》规定属于实践合同的有保管合同。

A、正确B、错误正确答案：A16.()两表面相接时，不管相接表面是否平齐，在相接处都必须画线。

中级制图员习题+参考答案一、单选题（共100题，每题1分，共100分）1.在文字输入过程中，输入“1／2”，在AutoCAD中运用()命令过程中可以把此分数形式改为水平分数形式。

A、文字样式B、单行文字C、对正文字D、多行文字正确答案：D2.在标注圆的直径时应在尺寸数字前加()。

A、ΦB、SΦC、RD、S正确答案：A3.标注()尺寸时，应在尺寸数字前加注符号“φ”。

A、圆的直径B、圆球的半径C、圆球的直径D、圆的半径正确答案：A4.常用的销有圆柱销、()销和开口销等。

A、圆锥B、连接C、棱锥正确答案：A5.以下选项中属于职业道德范畴之一的是()。

A、从业人员和服务目标B、职业的义务与权利C、上级与下属D、理念和目标正确答案：B6.道德是指人与人、个人与集体、个人与社会以及人对待自然的()的总和。

A、行为规范B、人生观C、宪法D、法律法规正确答案：A7.已知两圆弧的圆心和半径分别是O1、R1和O2、R2，连接圆弧半径为R，与已知圆弧外切时，圆心的求法是分别以O1、O2为圆心，以()为半径画圆弧，所得交点即为连接圆弧的圆心。

A、R1、R2B、R1－R、R2－RC、R、RD、R1＋R、R2＋R正确答案：D8.画移出断面图时，当剖切平面通过回转面形成的孔或凹坑的()时，这些结构应按剖视图绘制。

A、轴线C、转向线D、点划线正确答案：A9.机械图样中常用的()有粗实线、细实线、虚线、波浪线等。

A、剖面轨迹B、图线线型C、尺寸界线D、图框格式正确答案：B10.倾斜于H面，平行于V面的直线称为()。

A、正平线B、水平线C、铅垂线D、一般位置线正确答案：A11.有效外螺纹终止线用()。

A、虚线B、细实线C、细点画线D、粗实线正确答案：D12.三投影面展开时侧投影面的旋转是()面不动，W面向右旋转90°与V面重合。

A、WB、HC、VD、X正确答案：C13.铅垂线在()面的投影反映实长A、V、W面B、H、V面C、W、H面D、以上都不是正确答案：A14.轴套类零件通常是()，在轴上常有轴肩、倒角、键槽、销孔、退刀槽、中心孔等结构。

中级制图员试题库与答案一、单选题（共100题，每题1分，共100分）1.如果通过放弃（UNDO）可以？()A、有选择的撤消多个操作B、选择撤消任意一个步骤C、撤消刚刚保存的操作，保存的图形也自动删除D、等同于命令U正确答案：D2.正等轴测图的轴间角一共有()个。

A、4B、3C、2D、1正确答案：B3.在正等轴测投影中，三轴变形系数的平方和恒等于()。

A、1B、3C、2D、4正确答案：C4.下列等式正确的是()。

A、1张A2幅面图纸=2张A1幅面图纸B、1张A4幅面图纸=2张A3幅面图纸C、2张A2幅面图纸=1张A0幅面图纸D、2张A1幅面图纸=1张A2幅面图正确答案：C5.点A的坐标为（30，0，0），则空间点A一定在()上。

A、Z轴B、Y轴C、X轴正确答案：C6.()对象使用【延伸】命令无效果。

A、多段线B、射线C、圆弧D、构造线正确答案：D7.是一组图形的核心，画图和看图都是从()该图开始的。

A、左视图B、俯视图C、主视图D、右视图正确答案：C8.带切口的立体应标注该立体切口处各截平面的()。

A、总体尺寸B、基准尺寸C、定形尺寸D、定位尺寸正确答案：D9.轴套类零件通常是()，在轴上常有轴肩、倒角、键槽、销孔、退刀槽、中心孔等结构。

A、由同轴的回转体组成且为实心结构B、由若干段直径不同的同轴回转体组成C、由同轴的回转体组成但内、外径尺寸差别较大D、具有沿径向均布的肋板或轮幅正确答案：B10.显示与关闭栅格点可按快捷键()操作。

A、F8B、F7C、F3正确答案：B11.画组合体的正等轴测图，按位置关系，逐一画出()的正等轴测图。

A、棱柱B、各基本体C、圆D、截交线正确答案：B12.一个正四棱柱应该标注()个尺寸。

A、3B、4C、5D、6正确答案：A13.徒手画直径很大圆时，可取()标出半径长度，利用它从圆心出发定出许多圆周上的点，然后通过这些点画圆。

A、一圆规B、一直尺C、一纸片D、一分规正确答案：C14.轴测剖视图是假想用两个互相垂直的剖切()将物体剖开然后画轴测剖视图。
