1 变压器室温高的原因国家标准图88D264（下称国家标准图）中的变压器室通风窗的面积，是按变压器室夏季通风计算温度不超过+35℃（进风计算温度）、出风温度45℃、进出风温差不超过15℃的条件要求，设计出变压器室通风窗的面积。
而变压器制造厂规定，变压器正常使用周围空气温度不超过+40℃。
国家标准图通风条件比制造厂规定的正常使用环境温度高了5℃，按国家标准图中变压器室的尺寸设计的变压器室，已不符合变压器对周围空气温度的要求，夏季气温最高时也是电气负荷最大的时候，变压器周围空气温度高、负荷大，变压器自身温升过高，变压器发生故障就难以避免。
国家标准图88D264中，给定变压器室通风窗的面积为有效面积，通风窗的有效面积系数小于1，部分设计没有注意到面积与有效面积之间的差异，设计时按标准图中要求的面积向土建提出条件，实际变压器室的通风窗面积又一次被打了折扣。
通风窗的面积不满足变压器运行的要求。
GB 50060-92第6.0.1条第九款规定《配电装置室内通道应保证畅通无阻,不得设立门槛，并不应有与配电装置无关的管路通过》。
变压器室的通风简介：人们设计中一些不恰当做法和规范里一些差异，再加上现成变压器房千差万别，造成变压器室通风效果不佳,寻找自然通风和强制通风存问题，找出通风散热一些解决方法和排风量选择。
社会进步，电气化程度不断提高，电源容量、配变电设备均显现出容量不足或变压器过热现象越来越频繁。
发挥现有设备最大作用，降低设备故障率，高质、稳定、连续、可靠供电，是电力系统义不容辞责任。
据对某区变电所变压器故障调查统计;变压器故障79次，变压器温度过高造成故障53次，占总故障67.09%。
，探讨变压器室温度、通风方式、通风量，正确设计变压器室通风系统，对降低室内配电变压器故障率有重要意义。
信息来国家标准图88D264(下称国家标准图)中变压器室通风窗面积，是按变压器室夏季通风计算温度不超过+35℃(进风计算温度)、出风温度45℃、进出风温差不超过15℃条件要求，设计出变压器室通风窗面积。
而变压器制造厂规定，变压器正常使用周围空气温度不超过+40℃。
国家标准图通风条件比制造厂规定正常使用环境温度高了5℃，按国家标准图中变压器室尺寸设计变压器室，已不符合变压器对周围空气温度要求，夏季气温最高时也是电气负荷最大时候，变压器周围空气温度高、负荷大，变压器自身温升过高，变压器发生故障就难以避免。
国家标准图88D264中，给定变压器室通风窗面积为有效面积，通风窗有效面积系数小于1，部分设计没有注意到面积与有效面积之间差异，设计时按标准图中要求面积向土建提出条件，实际变压器室通风窗面积又一次被打了折扣。
通风窗面积不满足变压器运行要求。
信设备网GB 50060-92第6.0.1条第九款规定《配电装置室内通道应保证畅通无阻,不设立门槛，并不应有与配电装置无关管路》。
一些区为防鼠类小动物进入,变压器室大门口设置一道高0.6m防鼠闸即门槛，变压器室大门上下百叶加筛网，变压器室大门下部一大块进风百叶窗面积恰好被遮挡，使变压器室进风窗有效面积变小, 通风效果变差。
变压器排风系统规范
1 .变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，且排风与进风的温差不宜大于15℃。
当自然通风不能满足要求时，应增设机械通风。
2 .电容器室应有良好的自然通风，通风量应根据电容器允许的温度，按夏季排风温度不超过电容器所允许的最高环境空气温度计算；当自然通风不能满足要求时，可增设机械通风。
电容器室、蓄电池室、配套有电子类温度敏感器件的高、低压配电室和控制室，应设置环境空气温度指示装置。
3. 当变压器室、电容器室采用机械通风时，其通风管道应采用非燃烧材料制作。
当周围环境污秽时，宜加设空气过滤器。
装有六氟化硫气体绝缘的配电装置的房间，在发生事故时房间内易聚集六氟化硫气体的部位，应装设报警信号和排风装置。
4. 配电室宜采用自然通风。
设置在地下或地下室的变、配电所，宜装设除湿、通风换气设备；控制室和值班室宜设置空气调节设施。
5. 在采暖地区，控制室和值班室应设置采暖装置。
配电室内温度低影响电气设备元件和仪表的正常运行时，也应设置采暖装置或采取局部采暖措施。
控制室和配电室内的采暖装置宜采用钢管焊接，且不应有法兰、螺纹接头和阀门等。
6.变压器室应有良好通风的目的是排出变压器在运行过程中散出的热量，以保证变压器能在额定负荷下且在允许的环境温度中安全运行和有正常的使用寿命。

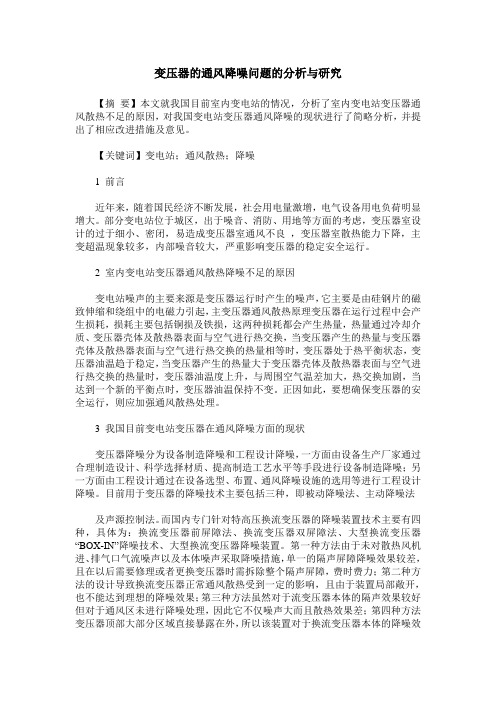

变压器的通风降噪问题的分析与研究【摘要】本文就我国目前室内变电站的情况，分析了室内变电站变压器通风散热不足的原因，对我国变电站变压器通风降噪的现状进行了简略分析，并提出了相应改进措施及意见。
【关键词】变电站；通风散热；降噪1 前言近年来，随着国民经济不断发展，社会用电量激增，电气设备用电负荷明显增大。
部分变电站位于城区，出于噪音、消防、用地等方面的考虑，变压器室设计的过于细小、密闭，易造成变压器室通风不良，变压器室散热能力下降，主变超温现象较多，内部噪音较大，严重影响变压器的稳定安全运行。
2 室内变电站变压器通风散热降噪不足的原因变电站噪声的主要来源是变压器运行时产生的噪声，它主要是由硅钢片的磁致伸缩和绕组中的电磁力引起，主变压器通风散热原理变压器在运行过程中会产生损耗，损耗主要包括铜损及铁损，这两种损耗都会产生热量，热量通过冷却介质、变压器壳体及散热器表面与空气进行热交换，当变压器产生的热量与变压器壳体及散热器表面与空气进行热交换的热量相等时，变压器处于热平衡状态，变压器油温趋于稳定，当变压器产生的热量大于变压器壳体及散热器表面与空气进行热交换的热量时，变压器油温度上升，与周围空气温差加大，热交换加剧，当达到一个新的平衡点时，变压器油温保持不变。
正因如此，要想确保变压器的安全运行，则应加强通风散热处理。
3 我国目前变电站变压器在通风降噪方面的现状变压器降噪分为设备制造降噪和工程设计降噪，一方面由设备生产厂家通过合理制造设计、科学选择材质、提高制造工艺水平等手段进行设备制造降噪；另一方面由工程设计通过在设备选型、布置、通风降噪设施的选用等进行工程设计降噪。
目前用于变压器的降噪技术主要包括三种，即被动降噪法、主动降噪法及声源控制法。
而国内专门针对特高压换流变压器的降噪装置技术主要有四种，具体为：换流变压器前屏障法、换流变压器双屏障法、大型换流变压器“BOX-IN”降噪技术、大型换流变压器降噪装置。

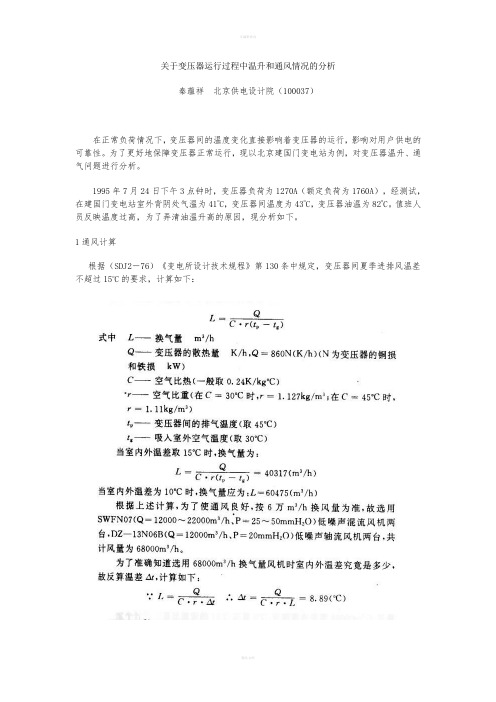

关于变压器运行过程中温升和通风情况的分析秦蕴祥北京供电设计院（100037）在正常负荷情况下，变压器间的温度变化直接影响着变压器的运行，影响对用户供电的可靠性。
为了更好地保障变压器正常运行，现以北京建国门变电站为例，对变压器温升、通气问题进行分析。
1995年7月24日下午3点钟时，变压器负荷为1270A（额定负荷为1760A），经测试，在建国门变电站室外背阴处气温为41o C，变压器间温度为43o C，变压器油温为82o C。
值班人员反映温度过高，为了弄清油温升高的原因，现分析如下。
1通风计算根据（SDJ2－76）《变电所设计技术规程》第130条中规定，变压器间夏季进排风温差不超过15o C的要求，计算如下：这个计算结果比规定的15o C还低6o C，证明现在选用68000m3/h风量的风机给变压器通风是能够保障变压器正常运行的。
2变压器的运行温度如附图所示。
变压器的温度升高将降低绝缘水平，减少变压器的寿命。
既然变压器绝缘的损坏与温度有关系，我们必须给变压器规定一个容许温度来保证变压器的寿命。
一般变压器的使用寿命规定为20年左右。
对这个年限的变压器.线圈恒定工作温度应为95o C。
实际上，变压器无论装于露天或室内，一年四季气候变化，其周围温度差也是在变化的。
其所带负荷也在变，所以线圈不会持续在这个温度下运行。
考虑我国气候条件，最高气温在40o C的前提下，规程规定上层油温不宜经常超过85o C；考虑到油与线圈之间还有一个15～25o C的温差，所以此时线圈温度不超过105o C，最高油温不能超过95o C（即允许温升为55o C）。
必须注意的是，上述线圈最高温度可达105o C，这是考虑了一年四季及一昼夜中大部分时间气温不在40o C的情况。
如果让变压器长时间在105o C下运行，那么将会很快使变压器损坏。
综上所述，变压器油温在85o C运行，短时间是可以的，但不能超过95o C的极限。
3结论3.l变压器的温度高低与负荷大小有关，与环境温度有关，即：与室内外温度差的大小有关。

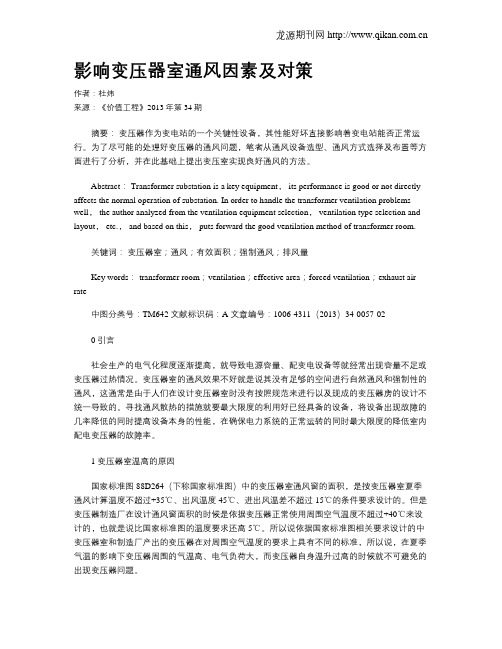

影响变压器室通风因素及对策作者：杜炜来源：《价值工程》2013年第34期摘要：变压器作为变电站的一个关键性设备，其性能好坏直接影响着变电站能否正常运行。
为了尽可能的处理好变压器的通风问题，笔者从通风设备选型、通风方式选择及布置等方面进行了分析，并在此基础上提出变压室实现良好通风的方法。
Abstract： Transformer substation is a key equipment， its performance is good or not directly affects the normal operation of substation. In order to handle the transformer ventilation problems well， the author analyzed from the ventilation equipment selection， ventilation type selection and layout， etc.， and based on this， puts forward the good ventilation method of transformer room.关键词：变压器室；通风；有效面积；强制通风；排风量Key words： transformer room；ventilation；effective area；forced ventilation；exhaust air rate中图分类号：TM642 文献标识码：A 文章编号：1006-4311（2013）34-0057-020 引言社会生产的电气化程度逐渐提高，就导致电源容量、配变电设备等就经常出现容量不足或变压器过热情况。
变压器室的通风效果不好就是说其没有足够的空间进行自然通风和强制性的通风，这通常是由于人们在设计变压器室时没有按照规范来进行以及现成的变压器房的设计不统一导致的。
变压器房内噪声危害状况及防治对策随着城市建设的不断发展和电力需求的不断增加，变压器房已成为城市中常见的建筑设施之一。
然而，变压器房在运行过程中会产生各种噪声和振动，这对周围环境和人体健康都会造成影响。
因此，对变压器房内噪声危害状况进行评估并采取相应的防治对策显得尤为必要。
1. 噪声来源分析变压器房产生的噪声主要来自于以下几个方面：（1）变压器变压器在工作时会产生机械噪声和磁场噪声。
其中，机械噪声主要来自于变压器的运转和散热器的风扇，而磁场噪声则是由变压器产生的磁场引起的。
（2）空调为了保证变压器房内的温度和湿度，在变压器房内一般会设置空调。
空调在运行时会发出噪声，尤其是在大功率的空调系统中噪声更加明显。
（3）配电设备除了变压器之外，变压器房内还会放置各种配电设备，如开关柜、低压配电盘等。
这些设备在运行时也会产生噪声。
（1）影响人体健康长期处于噪声环境中会影响人体的神经系统和心理系统，导致头痛、失眠、记忆力下降、血压升高等症状。
在严重情况下，还会引起心血管疾病、消化系统疾病和听力损失等疾病。
（2）影响周围环境高强度的噪声会对周围的居民和农田生态环境造成危害。
噪声会干扰动植物的生长、进食和繁殖，还会影响土壤肥力和农田水源。
为了解决变压器房内噪声问题，需要从以下几个方面入手：1. 维护设备及时检修和保养变压器和配电设备，减少机械噪声和电磁噪声的产生。
并定期更换老化的设备和部件，以保证设备的正常运行。
2. 加强隔音在变压器房内设置隔音材料，减少噪声的传播和反射。
一般采用吸音材料、隔音门窗、挂墙隔音板等方法，可以有效减轻噪声对周围环境的影响。
3. 设置防护措施在变压器房内设置防护措施，可以有效降低噪声的产生。
如在空调系统上加装消声装置、在通风系统上加装消音器、在变压器上加装隔离器等，都可以有效减少噪声的产生。
4. 控制噪声源通过控制变压器、空调和配电设备的运行，可以有效控制噪声的产生。
如调整变压器的散热系统、降低空调的风量、优化配电系统的布局等方法，都可以有效减轻噪声对周围环境的影响。
浅谈110kV变电站变压器室通风针对变电站主变压器不同布置形式，对变压器室通风方案设计做了全面的分析比较。
标签：变电站、变压器、通风为满足城市规划的需要，与城市建筑及景观相协调，变电站将会采用地上户内布置，半地下布置及全地下布置。
变压器是变电站的核心设备之一，其工作正常与否直接关系到变电站正常运行与否。
由于变压器存在投资高，体积、重量大，散热量大，噪音高，储油量大，火灾危险性等级高，可通风外墙体面积小，通风难度大等诸多问题，要解决好变压器通风，必须从通风设备选型、通风方式选择及布置等多方面考虑。
目前用于户内电站的油绝缘变压器主要有三种散热方式，第一种是油循环水冷技术，第二种是油循环油冷技术，第三种是强油循环风冷技术。
比较这三种技术而言，油-水循环或油-油循环技术均比较复杂且不安全，而强油循环风冷技术比较简单有效，符合户内布置的实际需求。
这种技术是直接将散热器布置在变压器本体之上，即散热器布置在地面，变压器本体布置在地下，这种类型变压器因省却油水混冷交换器及水冷系统，因而简单的多。
但是因油循环上下布置液位差较大，对制造工艺、环境温度要求较高。
由于干式变压器容量有限，下面以油浸式变压器室为例来说明。
以50MV A 的油浸式变压器为例，单台散热量一般在220～280kW，根据西安地区气象参数，夏季通风室外计算温度为31℃，则通风量为43075～54820 m3/h通风设备选择说明：由于变压器通风主要用于夏季，室外温度越高，变压器带电负荷越大，其散热量也就越大，同时要求的排风温差就越小，导致排风量越大，为满足变压器正常工作的需要，通风设备考虑多台并联，且考虑部分备用。
这样不仅可以减少能耗，同时可降低通风设备噪音。
通风方式选择：1）地上布置：可采用自然通风、机械通风、自然通风与机械通风相结合等三种通风方式。
由于变压器室进、排风温差不超过15℃，且变压器室高度一般都只有11～12米，外墙可开启的通风面积有限，若采用全自然通风，排风热压差较小，通风效果较差，很难满足通风要求。
变压器通风探讨集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-变压器通风探讨1变压器室温高的原因国家标准图88D264（下称国家标准图）中的变压器室通风窗的面积，是按变压器室夏季通风计算温度不超过+35℃（进风计算温度）、出风温度45℃、进出风温差不超过15℃的条件要求，设计出变压器室通风窗的面积。
而变压器制造厂规定，变压器正常使用周围空气温度不超过+40℃。
国家标准图通风条件比制造厂规定的正常使用环境温度高了5℃，按国家标准图中变压器室的尺寸设计的变压器室，已不符合变压器对周围空气温度的要求，夏季气温最高时也是电气负荷最大的时候，变压器周围空气温度高、负荷大，变压器自身温升过高，变压器发生故障就难以避免。
国家标准图88D264中，给定变压器室通风窗的面积为有效面积，通风窗的有效面积系数小于1，部分设计没有注意到面积与有效面积之间的差异，设计时按标准图中要求的面积向土建提出条件，实际变压器室的通风窗面积又一次被打了折扣。
通风窗的面积不满足变压器运行的要求。
GB通风效果变差。
新建变电所中的变压器室尺寸，受整栋建筑物柱距的限制，有些变压器室的进深过深，变压器设在远离变电所墙上的进出风百页窗的位置，使变压器周围的通风效果又被打了折扣。
新建变压器室为已建标准厂房的一部分时,有些变压器室的设计高度受到一定限制,1600kVA、2000kVA的变压器室，一些地区仍然要求采用台架式布置，通风效果较差。
为提高变压器进出线端子的对地距离,变压器被安装在钢制台架上,变压器室内温度随距地面的高度不同而不同,距地面的高度越高温度越高,变压器被安装在钢制台架上处于距地面较高的地位,使变压器处于室内温度较高的不利地位。
虽然已在变压器室出风百页窗旁加设了排气扇,进行强制换气,但由于排气扇的气流与出风百页窗气流间相互较近接近短路,致使排气扇的效率没有充分得到发挥。
变压器运行损耗加热室内空气，热空气上升与进出风百页窗构成流动气流通道，进出风百页窗的高差越大，空气流动速度越高，通风效果越好。
关于变压器房间的通风问题及建议
改革开放以来，我国经济进入高速发展的阶段，党和国家有关领导人利用有利的机会和政策，积极引进各种先进的科技和观念，尤其是第三次科技革命和工业革命带来的新型设备，变压器就是其中的典型代表。
文章立足于有关变压器基本的理论知识，结合我国生产和使用的现实经验和出现的问题，提出了相关的建议和意见，为以后该技术的发展提供了条件。
标签：变压器；通风；建议
前言
在今天的社会里，变压器涉及到大多数人的日常生活，为他们的生活带来很多的便利，正是因为这样的缘故，人们对变压器的认识和关注日益增加，而且变压器周围的环境改变也会受到人们的关注。
操作人员在日常操作中的一些不正确的做法和现有变压房间条件的差异都会影响房间通风问题，进而影响变压器的使用寿命，影响居民的正常生活和工作。
经济社会的不断进步使得煤炭开采日益便利的同时，浪费的资源越来越少，在刚开始开采煤炭时，由于技术的限制和人们认识水平的欠缺，使得天然气和海洋里石油开采陷入困境，白白浪费了无法估计的天然气的容量。
但是，如今任何资源和能源的开采都能够成为现实，工业革命和科技革命带来的成果造福了全世界。
电气化的知识和重要性不断普及并出现在普通百姓的生活中，电的使用及相关的配置设施的使用都体现了人们对电的认可，因此，保证电压输送的安全性和稳定性，保证居民的正常生活和企业的顺利工作，输电站持续有效的提供电流是发电站的责任和衣服。
及时检查变压器房间的温度和输送状态，防止变压器温度过高引起不必要的麻烦。
1 简述变压器房间温度过高的原因
根据我国《中华人民共和国变压器》相关法律文件可知，变压器房间的面积大小不是一个企业或者相关单位自行设计的，而是根据当地情况和夏季实际温度计算出来的，变压室的温度有最高值和最低值，可以简单称之为进出风温度，但是两者之间的温度之差不能超过15℃，但是，变压器的设计和制造不是根据个性一一制造的，而是由相关厂家批量设计的，毕竟一个厂家的存在和发展的前提条件是为了赚取更多的利益。
所以，一些变压器的通风条件不符合当地的实际条件，适应不了实际情况周围空气的温度，因此，买家要在实际使用中及时调整和改正相关信息保证机器使用的正常性，保证机器安全有效运转，防止机器工作不正常进而产生的不必要的故障。
通常说来，变压器的房间的面积是有效面积，当有效面积过小时，不利于机器的排热，这时设计者就要及时调整两者之间的比例和实际差距，按照设计图纸扩大实际面积防止实际面积被打折，面积被无端挤压，最后造成变压器不能投入使用。
我国在电压和电流使用方面的法律和规定比较全面和完善，根据管道和线路的相关规定，我们不仅要密切关注机器内部出现的问题，而且还要预料到外部环境带来的威胁和压力，变压器房间为了防止鼠蚁过多，影响正常使用年限和正常使用和寿命，设置的门槛必须足够高，但是同时也要考虑普通一线工人的现实情况，以免门槛过高造成不必要的麻烦，影响工作效率。
门槛上做足功夫之后，大门也不能是普通的防盗门，还要贴上警示标语，避免伤及无辜之人，如果变压室有窗户我们也不能忽视，要适当的加上防盗措施和保障居民安全的措施，但是这样的安排会降低房间本身的通风效果，我们要及时更正房间温度。
变压器运行损耗加热室内空气，热空气上升与进出风百页窗构成流动气流通道，进出风百页窗的高差越大，空气流动速度越高，通风效果越好。
在变压器室大门下部和变压器室顶部墙面开设进出风百页窗，但是部分变压器室在变压器门上半部也开设百页窗，即开在上下进出风百页窗中部，这使百页窗的通风效果降低。
变压器所供负荷逐年增加，变压器超负荷运行，变压器也未及时增容，好在随着科学技术的进步，变压器设计和制造技术的提高，变压器损耗在下降，过载能力在增强，缓解了一些变压器室温升高带来问题。
2 变压器温升和散热应对方法
针对变压器温升和散热的上述原因，我们建议采用以下一些措施，达到增强变压器散热，降低变压器温升的目的。
注意变压器房设计时候的通风面积是指通风有效面积，在变压器房土建设计的时候要进行窗体面积与有效通风面积的系数折算。
（栅格或金属网罩盖：增量约15%；用栅格加百页窗罩盖增量约50～70%。
建议增大变压器室百页电房门与防鼠档板距离>0.2cm，以增加变压器室进风口的面积。
也可以在变压器室门以外，靠近地面约40cm的墙体的下方多开几个进气窗口，增加进风口的面积。
尽量将变压器安装在进风口与出风口空气流通之间的位置，增强对变压器通风的效果。
将大容量的变压器落地安装，采用围栏或遮网，进行安全保护，防止人员触及变压器带电部位。
这样，变压器就置于室内较低温度的区域，增强了变压器散热效果。
排气扇的安装位置应与变压器室上方的出风口离开较远的距离，并保证排气扇与进气口之间的空气对流路径有效经过变压器，以增加变压器散热的效果。
尽可能采用低损耗的变压器，或采用带宽散热片的散热效果较好的变压器。
有条件的生产单位，可以在变压器室内安设大型工业风扇甚至空调，以达到增加变压器室散热降温的效果。
3 变压器室通风窗的面积和通风量
变压器室温偏高可能是上述多种原因中的一种。
但经分析，我们认为最主要的原因是集中在通风不良这一点上，而通风不良与通风面积有莫大的关系。
因此，以下就变压器室通风窗的面积和通风量进行计算分析。
按变压器室出风温度为45℃和40℃，采用《建筑电气设备安装调试技术》公式计算变压器室进出风窗的面积，并与国家标准图88D264中的进出风窗面积进行比较，得出结果如下：由于本计算采用了新S11变压器的参数，其损耗小，当变压器室进出风温差为5℃、10℃、15℃时，本计算所得的进出风窗面积略小于88D264中国家标准的面积，符合正常情况。
下面以上述计算结果为依据，计算变压器房不同温度差时的通风量的需要。
（1）根据《简明通风设计手册》公式（3-1），G1=3600Q/[（tp-tj）Cb]计算出每小时的通风重量。
（2）将上式计算结果除以空气的密度，将每小时的通风重量化为每小时的通风体积量，即G2=G1/r，查《简明通风设计手册》表1-3，干空气在100kPa压力下密度；干空气温度为35℃时的密度r=1.11kg/m3；在40℃时的密度r=1.092kg/m3；50℃时的密度r=1.056kg/m3；45℃时的密度可按r=（1.092+1.056）/2=1.074kg/m3。
代入公式，得到不同容量变压器在不同温度差时的自然通风量的数据。
4 抽风机选择与配置
房间的温度控制可以利用综合方法来调节，排风扇或者机器就是其中一种代表，选择合适的机器型号，搭配合适的变压器大小我们就可以来减少压力，当然，这种措施的实际实施要经过专家人员的精心计算才能更加方便和安全的应用到实际生活中。
5 结束语
总而言之，影响变压器的温度和使用寿命的因素有很多，有单一因素也有混合在一起的原因，我们不能简单根据书本知识来判断出现的问题，而是要根据实际情况和当地温度来考虑相关问题和解决措施，设计者要及时更正设计方案，适当增减房间的温度来保证变压器的正常运转。
另一方面，我们要及时调整变压器工作负荷能力，在通风问题上更加不能掉以轻心，要提高房间的对流效果，必要时可以安置通风机来抽风和排风，及时调整内外温差，使之处于合理范围之内，进而达到机器又能正常工作，又能降温的效果。
