简述手动变速器拆装步骤
手动变速器拆装步骤简述：
一、准备工作
1.1 确定车辆型号和变速器型号
在进行手动变速器拆装之前，需要先确认车辆型号和变速器型号，以
便选择正确的拆装工具和备件。
1.2 准备必要的工具和备件
手动变速器拆装需要使用到一些专业的工具和备件，如扳手、螺丝刀、千斤顶、支撑架等。
1.3 清洁工作区域
在进行手动变速器拆装之前，需要将工作区域清洁干净，以免灰尘和
杂物进入到变速器内部。
二、拆卸手动变速器
2.1 卸下车辆底盘
首先需要将车辆底盘卸下，并将其放置在支撑架上。
2.2 拆卸离合器系统
接下来需要将离合器系统拆卸下来，并将离合器压盘从传动轴上取下。
2.3 拆卸换档杠杆机构
然后需要将换档杠杆机构拆卸下来，并将其与传动轴分离。
2.4 拆卸变速箱外壳
接着需要使用螺丝刀将变速箱外壳拆卸下来，并将其与变速器分离。
2.5 拆卸变速器内部零件
最后需要拆卸变速器内部的零件，如齿轮、轴承、同步器等。
三、安装手动变速器
3.1 安装变速器内部零件
首先需要将变速器内部的零件安装到正确的位置上，并进行调整和校准。
3.2 安装变速箱外壳
接着需要将变速箱外壳安装回原位，并用螺丝固定好。
3.3 安装换档杠杆机构
然后需要将换档杠杆机构安装回原位，并与传动轴连接好。
3.4 安装离合器系统
接下来需要将离合器系统安装回原位，并将离合器压盘放回传动轴上。
3.5 安装车辆底盘
最后需要将车辆底盘安装回原位，完成手动变速器的拆卸和安装工作。
一、实验目的1. 熟悉手动变速器的结构和工作原理。
2. 掌握手动变速器的拆装方法和步骤。
3. 培养动手能力和团队协作精神。
二、实验原理手动变速器是汽车传动系统中的重要部件，用于实现发动机与车轮之间的动力传递和变速。
手动变速器通过驾驶员的操作，将发动机的动力传递到车轮，并实现不同档位的变速。
本实验旨在通过对手动变速器的拆装，深入了解其结构和工作原理。
三、实验仪器与材料1. 手动变速器一台2. 拆卸工具一套3. 清洁剂4. 机油5. 拆卸步骤图示四、实验步骤1. 拆卸变速器壳体（1）将变速器从汽车上拆卸下来，放置在干净平整的工作台上。
（2）使用扳手将变速器壳体的螺栓拧下，拆下壳体。
（3）将壳体放置一旁，注意保护内部零件。
2. 拆卸内部零件（1）拆卸传动轴：使用专用工具将传动轴从壳体内取出。
（2）拆卸齿轮：使用扳手将齿轮与轴的连接螺栓拧下，拆下齿轮。
（3）拆卸同步器：使用专用工具将同步器从齿轮上拆下。
（4）拆卸离合器：使用扳手将离合器与轴的连接螺栓拧下，拆下离合器。
（5）拆卸操纵机构：使用扳手将操纵机构与轴的连接螺栓拧下，拆下操纵机构。
3. 清洗和检查零件（1）将拆下的零件放入清洁剂中清洗，去除油污和杂质。
（2）检查零件是否有磨损、损坏等情况，如有问题，及时更换。
4. 重新组装零件（1）将清洗干净的零件按照拆卸顺序进行组装。
（2）组装过程中，注意零件的原始方向和位置，确保零件安装正确。
（3）在轴承、油封等部位涂抹适量机油，保证零件润滑。
5. 组装变速器壳体（1）将组装好的内部零件放入壳体内。
（2）将壳体与内部零件连接，拧紧螺栓。
（3）检查壳体与内部零件的连接是否牢固。
五、实验结果与分析通过本次实验，我们成功拆装了一台手动变速器。
在拆装过程中，我们掌握了以下要点：1. 拆卸顺序：按照拆卸步骤图示进行拆卸，确保拆卸过程顺利进行。
2. 清洁：在拆卸过程中，注意保持零件的清洁，避免油污和杂质对零件造成损害。
3. 检查：在组装过程中，仔细检查零件是否有磨损、损坏等情况，确保零件质量。

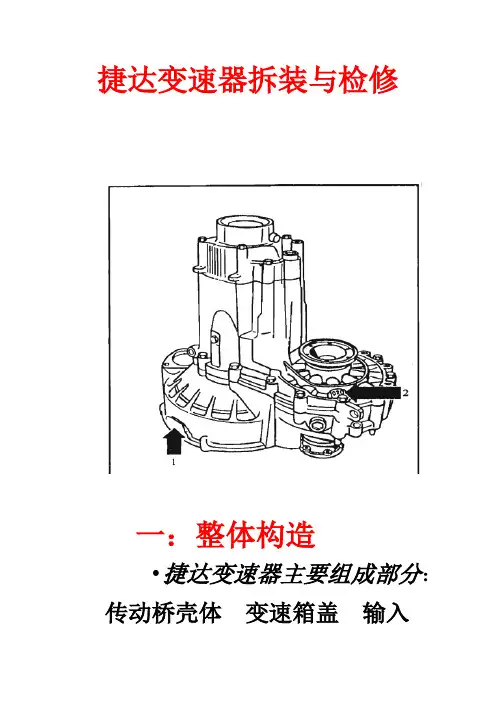

捷达变速器拆装与检修一：整体构造•捷达变速器主要组成部分：传动桥壳体变速箱盖输入轴总成输出轴总成倒档轴总成换挡拨叉总成主减速器与差速器总成。
二：准备工作•1：将变速器总成从车上拆下，并将固定到拆卸支架上；•2：准备好待用工具：螺丝刀摇把13号套筒专用工具sst 卡环钳等。
•3:在整体拆卸前检查齿轮油。
三：变速器总成的拆卸与检修•1：拆卸选档和选档杠杆总成；•2：拆卸箱盖总成；•3：用百分表测量5档齿轮轴向间隙，标准间隙为0.1~0.55mm；用百分表测量径向间隙，标准间隙为0.015~0.056；用千分尺测量轴颈。
•4：用专用工具sst拆卸5档主动齿轮与从动齿轮及轴承•5：目视齿轮是否过度磨损或缺块；•6：拆卸变速器中间壳体；•7：拆卸换挡拨叉及倒档换挡装置；•8：将输入轴拿下，依次拆下四档与三档主动齿轮及同步器；•9：用厚度规测量齿轮与同步器之间间隙；•10：检查同步器索环摩擦面是否过度磨损，能否进行锁止，同步器齿圈是否缺齿，结合套轴向滑动是否良好，不合要求需更换；•11：检查滚针轴承是否断裂损坏；•12：用百分表测量输入轴的径向跳动，最大径跳动为0.015mm; •13：用量缸表测量各齿轮内径，不符合标准需进行更换；•14：用游标卡尺测量结合套凹槽宽度及拨叉厚度，计算出配合间隙。
•15：取下输出轴，依次拆下各齿轮，并对齿轮和轴及同步器进行检查；四：变速器装配•变速器的装配顺序与拆卸顺序相反，故不做赘述。
五：注意事项•1：拆卸5档齿轮时需将变速器挂入2个档以免输入轴转动；•2：拆卸卡环时，用抹布或布条防止卡环飞出；•3:拆卸时不要损坏齿轮及壳体；•4：装配时需更换垫片，且厚度应相同；•5：倒档惰轮轴上的螺栓口要与壳体上的孔对齐；•6：不要将同步器的方向装反；参照标准六：收尾工作1：将检修并装配好的捷达变速器从支架上拆下并对其进行着车实验；2：将工具进行整理放置原位。
结束！！！。
自动变速器拆装实训
自动变速器拆装实训的步骤如下：
1. 将车辆举升，拆卸空气滤清器和发动机罩。
接下来拆卸自动变速箱顶部和外壳后部。
2. 拆卸不带有定位销的螺丝时，应使用螺丝刀其边缘进行拆卸，以防损坏螺栓和密封件。
操作时应轻拿轻放，避免碰伤装配面。
3. 在拆卸油底壳时，需要防止机油污渍污染车身底部，同时还需要保存完整的螺栓。
4. 按照一定顺序拆卸每个部件，安装时也需注意按正确顺序拧紧每个螺栓。
5. 使用工具及辅助工具确保每个螺母/螺栓都到达规定的力矩值。
6. 最后清理工作台、地面和工作区域，拆卸专用工具并放好。
此外还需注意安全问题，遵守相关规定和操作规范。
如需了解更多信息，建议咨询专业人士。
一、实习背景随着汽车工业的快速发展，自动变速器因其操作便捷、驾驶舒适等优点，被广泛应用于各类车型中。
为了提高学生的实际操作能力，加深对汽车构造和原理的理解，我们进行了自动变速器的拆解实训。
本次实训以某品牌车型为例，详细介绍了自动变速器的拆解过程、注意事项以及相关理论知识。
二、实习目的与要求1. 了解自动变速器的结构组成、工作原理及拆解方法。
2. 掌握拆解工具的使用方法，提高动手操作能力。
3. 熟悉自动变速器各部件的名称、功能及拆解顺序。
4. 培养安全操作意识，提高团队合作能力。
三、实习内容1. 自动变速器概述自动变速器主要由液力变矩器、行星齿轮机构、控制单元、液压系统等组成。
其工作原理是通过液力变矩器将发动机的动力传递给行星齿轮机构，实现变速、换挡等功能。
2. 拆解工具准备拆解自动变速器需要以下工具：（1）扳手：用于拆卸螺丝、螺母等。
（2）锤子：用于敲击、撬动等。
（3）钳子：用于夹持、拆卸等。
（4）油杯：用于收集变速器内部的油液。
（5）油纸：用于擦拭、清理等。
3. 拆解步骤（1）拆下变速器后盖，取出调整垫片和密封圈。
（2）拆卸液力变矩器：首先拆下液力变矩器上的螺丝，然后用锤子将其从变速器壳体中取出。
（3）拆卸行星齿轮机构：拆卸行星齿轮机构时，需要先拆下与之相连的行星齿轮、太阳齿轮、行星齿轮轴等部件。
（4）拆卸控制单元：拆卸控制单元时，需要拆下与之相连的传感器、电磁阀等部件。
（5）拆卸液压系统：拆卸液压系统时，需要拆下油泵、油道、油管等部件。
4. 注意事项（1）拆解过程中，注意保护变速器壳体、齿轮等部件，避免划伤。
（2）拆卸螺丝、螺母等部件时，注意顺序，避免混淆。
（3）拆解过程中，注意观察各部件的连接方式，以便于后续的组装。
（4）拆解过程中，注意观察变速器内部的油液情况，如有异常，应及时更换。
（5）拆解过程中，注意安全操作，避免发生意外。
四、实训总结通过本次自动变速器拆解实训，我们掌握了自动变速器的结构组成、工作原理及拆解方法。
变速器的拆装与调整一、实践内容1)变速器传动机构的拆装。
2)变速器操纵机构的拆装与调整。
二、实践的目的与要求通用实际操作，熟悉三轴式变速器与二轴式变速器的分解与装合，掌握其操纵机构的拆装与调整。
三、教具和工具常用工具一套、铜棒一根、变速器拆装车一辆、二轴式变速器和三轴式变速器各一台、配套的挂图一套。
四、操作技能训练1．三轴式变速器的拆装与调整（以EQ1091为例进行分析）(1)自车上拆下变速器总成1)首先拆下与传动轴相连的万向节（注意：拆卸前应在传动轴凸缘叉和变速器二轴凸缘上作上装配标记）。
2)拆下倒车警报开关导线、速度表传动软轴。
3)拆下离合器分离拉杆锁紧件，使离合器踏板机构与离合器叉拉臂分离，拆下手制动器软轴接头等操纵机构连接件，拆下驾驶室内变速器盖板。
4)拆下固定在变速器壳体上的离合器助力分泵。
5)用变速器拆装车托住变速器总成，拆下飞轮壳与离合器壳之间的固定螺栓，拆下变速器与发动机后悬架及车架的固定螺栓。
6）拆下变速器总成。
（注意：应先将变速器第一轴沿轴向平稳退出后才可放下变速器总成）(2）三轴式变速器的分解（见图1)图1 变速器分解图1-第一轴后轴承内圈卡环 2-滚柱轴承及卡环 3-第一轴 4-隔环 5、20、32、40-滚针轴承 6-滚针轴承卡环 7-第一轴齿轮接合齿圈 8-第五、六挡同步器锁环 9、15、18、22-卡环 10-花键毂 12-定位块 13-推块 14-第五、六挡结合套 16-第二轴五档齿轮 17-第五档齿轮滚针轴承 19-四档齿轮衬套 21-第二轴四档齿轮 23-第三、四挡齿轮接合齿圈24-第三、四挡同步器锁环 25-花键毂 26-第三、四档结合套 27-第二轴三挡齿轮 28、33-隔套 29防转销 30-第二轴 31-第二轴二档齿轮 34-第二档同步器总成 35-第一档接合齿圈 36-第二轴一挡齿轮 37-一挡齿轮衬套 38-倒挡齿轮接合齿圈 39-倒挡齿轮接合套41-倒挡齿轮衬套 42-第二轴倒挡齿轮 43-倒挡齿轮止推垫 44-后盖油封总成 45-挡尘罩总成 46-第二轴凸缘 47、62-O形环 48-锁紧螺母 49-第一轴轴承盖螺栓 50-第一轴轴承盖 51-密封垫 52-第一轴油封总成 53-外壳 54、67-衬垫 55-取力孔盖板 56-取力孔盖板螺栓 57-速度表齿轮标牌 58-变速器标牌 59-加油螺塞 60-放油螺塞 61-垫圈 63-偏心套 64-速度表传动齿轮 65-偏心固定螺栓 66-蜗杆 68-后盖 69-后盖螺栓1)拆下放油螺塞，放尽齿轮油。
手动变速器页次概要――――――――――――――――――MT－2 考前须知――――――――――――――――MT－2 故障诊断――――――――――――――――MT－2 变速器的拆下和安装―――――――――――MT－3〔G55变速器〕变速器的分解――――――――――――――MT－5零件分解图――――――――――――――MT－6变速器的分解―――――――――――――MT－7 部件――――――――――――――――――MT－15输入轴部件――――――――――――――MT－15输出轴部件――――――――――――――MT－17中间轴齿轮部件和倒档惰齿轮――――――MT－25换档杆轴部件―――――――――――――MT－29前轴承护圈――――――――――――――MT－34延伸壳――――――――――――――――MT－35 变速器的装配――――――――――――――MT－36概要变速器G55型变速器是由前进档齿轮和一个滑动啮合倒档齿轮组成的常啮合同步器。
其规格和横剖示图如下所示。
规格变速器型号G55(2WD)发动机型号1RZ传动比1档 4.452 2档 2.619 3档 1.517 4档 1.000 5档0.854 倒档 4.472传动油容量 2.2传动油牌号API分类GL-4或GL-5SAE75W-90考前须知在使用FIPG材料，必须注意以下各点。
●使用刮刀或垫片括刀或从垫片面除去所有旧的密封〔FIPG〕材料。
●彻底擦干净所有零件，从它们的外表去除所有的松疏材料。
●使用无渣溶剂清洗所有密封外表。
●在密封外表上涂敷约1毫米大小的珠状密封剂。
●零件必须在涂上密封材料后10分钟之装配好。
否那么，密封(FIPG)材料必须除去并重新涂敷。
故障诊断故障现象可能原因检修方法页次变速器的拆下和安装拆下和安装以下图所示的零件〔安装要领〕1．〔RZH〕安装变速器螺栓、加强板螺栓和起动马达拧紧力矩：变速器的分解〔G55变速器〕零件分解图零件分解图〔接上〕零件分解图〔接上〕变速器的分解1．拆下别离叉和轴承2．拆下倒车灯开关和车速表传动软轴〔2WD〕3．从变速器外壳拆下离合器壳体4．拆下换档杆轴壳体部件5．拆下延伸壳6．拆下前轴承护圈7．拆下轴承弹簧卡环使用弹簧卡环钳拆下2个弹簧卡环。
变速器总成的分解1、把变速器放在修理台上，或放在变速器机架上。
2、将变速器后盖拆下，取出调整垫片和密封圈。
3、小心的将第3、4档滑杆向第3档方向拉至小的挡块取出，将换挡杆重新推至空档位置（注意：换挡杆不能拉出太远，否则同步器内的挡块会弹出来，换挡滑杆不能回到空档位置）。
4、倒挡和一档齿轮同时啮合，锁住轴，旋下主动锥齿轮螺母。
5、用工具顶住输入轴的中心，取下输入轴的挡圈和垫片。
6、用拉器拉出输入轴的向心轴承。
7、若没有装用工具，先旋出壳体和后盖的连接螺栓用塑料锤或木锤敲击输入轴的前端和后壳体，直至后盖和后壳出现松动。
8、变速壳体固定在台钳上，钳口应有较软的金属保持垫片，以防夹坏机件。
9、取出第3、4换挡拨叉的夹紧套筒，将第3、4换挡往回拉，直至可以将3、4换挡拨叉取出为止。
10、将换挡拨叉重新放在空档位置，取出输入轴。
11、压出倒挡齿轮轴，并取出倒挡齿轮。
12、用小冲头冲出1、2档换挡拨块上的弹簧销，并取出弹簧夹片。
13、用工具拉出输入总成（注意：再拉出输入总成的同时，应注意1、2拨叉轴的间隙，以防卡住）。
变速器的装配变速器变速传动机构的组装（组装是按分解的你顺序进行）1、压入输入轴的总成。
压入输出轴的总成时，要将换挡杆与1、2档换挡拨叉和输出轴一起插入后壳体，然后再压入后轴承。
压入时，注意1、2挡拨叉挡的活动间隙，必要时，轻轻敲击一面卡住；2、安装1、2档拨块，压入谈性销，安装倒挡齿轮，压入轴；3、安装输入轴时，要拉回3、4档拨叉能够装入滑动齿套为止，同时应位于空档位置，并用弹性销固定好拨叉；4、放好新的密封环，将输入轴和输出轴及后壳体一起与壳体用专用螺栓来连接。
紧固力矩为25N.M；5、使用支撑桥将输入轴支撑住；6、压入输入轴承的向心轴承或组合式轴承。
向心轴承保持架密封面对着后壳体，而组合式轴承的滚柱对着后壳体；7、安装上3、4挡拨叉轴上的小止动块，拧紧输入轴螺栓力矩为100牛。
将换挡叉轴至于空挡位置（注意：变速器不能拉出太远，否则同步器内的止动块可能弹出来。
简述变速器拆装步骤变速器是汽车的重要传动部件之一，其主要功能是根据车辆的运行状态和驾驶员的需求，调节引擎输出功率与车辆行驶速度之间的匹配关系。
当发现变速器故障或需要更换时，就需要进行变速器的拆卸和安装工作。
下面将简述变速器的拆装步骤，并提供一些相关参考内容。
1. 停车与准备在进行拆卸和安装前，首先需要将车辆停在平坦的地面上，并将手刹拉起，确保车辆不会滑动。
同时，准备好所需的工具和材料，如扳手、螺丝刀、千斤顶、安全支撑等。
2. 拆卸变速器(1) 首先需要将变速器的连接螺栓拧松，这些连接螺栓通常位于变速器与发动机之间。
(2) 接着，使用千斤顶将车辆抬起，放置在安全支撑上，确保车辆稳固。
(3) 拆下变速器的护板，以便能够更方便地操作和观察拆卸过程。
(4) 接下来，要先拆下变速器上的离合器套，并注意标记其位置，以便安装时保持正确的安装位置。
(5) 拆下变速器的悬挂支架，并将其安全放置在一旁。
(6) 最后，慢慢拆下变速器本体，并注意保持平衡以避免损坏其他零部件。
3. 安装变速器(1) 在进行安装之前，首先要检查变速器的油封、轴承等零部件是否完好，并进行必要的更换。
(2) 与拆卸相反地，先将变速器本体缓慢地放置在正确的位置上，并确保与发动机相匹配。
(3) 安装变速器悬挂支架，并确保连接稳固。
(4) 安装离合器套，注意位置的正确性并进行固定。
(5) 最后，重新连接变速器与发动机之间的连接螺栓，并确保固定稳固。
参考内容：1.《机动车维修技术与实训教程》，高晓梅/杨亚军，中国冶金工业出版社，2016年。
2.《汽车变速器维修与保养全书》，张云霞/胡贞，中国建材工业出版社，2019年。
3.《汽车技术教程(第四版)》，范立、王正坤，机械工业出版社，2015年。
4.《汽车维修工程师实用技能与维修方法大全》，王正坤，机械工业出版社，2018年。
5.《汽车变速器修理与使用》，王养洪，机械工业出版社，2017年。
拆装变速器是一项复杂的工作，需要具备一定的技术和经验才能进行。
