焊接接头基本知识

2021/3/2
9
(5)端接接头 端接接头是两焊件重叠放置或两焊件表面之间构 成不大于30°夹角的端部接头，见表1-1-1中l9，这 种接头不是主要的受力焊缝，常用于焊接结构间不受 力的连接，多用于密封。
2021/3/2
10
2．电阻焊接头
电阻焊
电阻焊接头是在热(电阻热)和机
械压力联合作用下，通过金属原子间
2021/3/2
18
2．按接头形式分类的焊缝形式
(1)对接焊缝ຫໍສະໝຸດ 对接焊缝是在焊件的坡口面间或一焊件的坡口面
与另一焊件表面间进行焊接形成的焊缝。对接焊缝一
般情况下是指对接接头的焊缝，但有时根据结构要求，
T形(十字)接头也可形成对接焊缝。
根据板材厚度、焊接方法和工艺过程的不同，对
接焊缝坡口形式的选择应考虑以下几个方面：

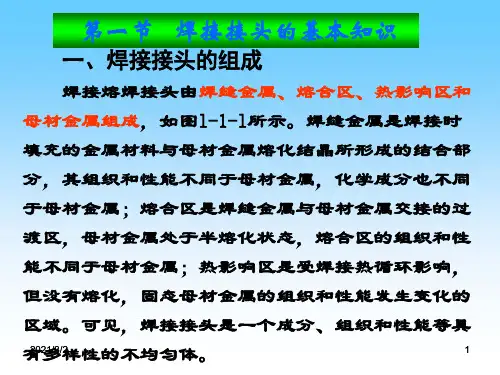

能不同于母材金属；热影响区是受焊接热循环影响，
但没有熔化，固态母材金属的组织和性能发生变化的
区域。可见，焊接接头是一个成分、组织和性能等具
有202多1/3/样2 性的不均匀体。
1
图1-1-1 焊接接头的组成 1-焊缝金属 2-熔合区 3-热影响区 4-母材金属
2021/3/2
2
影响焊接接头性能的主要因素如图1-1-2所示，可 归纳为力学和材质两个方面。力学方面，如接头形状 的改变(角变形和错边等)、焊接缺陷(如未焊透、裂纹、 气孔、夹渣等)、残余应力和残余变形等都是产生应力 集中的根源；材质方面，主要是指焊接热循环所 引起的组织变化、焊后热处理和焊接残余变形的矫正 等。焊接接头因焊缝的形状和布局不同，将会产生不 同程度的应力集中。
2021/3/2
15
1．按工作性质分类 (1)工作焊缝 工作焊缝是指在焊接结构中起传递全部载荷作用 的焊缝。焊缝一旦断裂，结构就会立即失效，如图l1-5a所示，对这种焊缝必须进行强度计算。

7.焊接化学冶金 熔焊时，焊接区的熔化金属、熔渣、气体之 间在高温下进行的一系列化学冶金反应。
8.熔滴 电弧焊时，在焊条（或焊丝）端部形成的，并向熔池 过渡的液态金属滴。
9.熔渣 焊接过程中，焊条药皮或焊剂熔化后，经过一系列化 学变化形成的覆盖于焊缝表面的非金属物质。
10.焊接接头 用焊接方法连接的接头（简称接头）。焊接接 头包括焊缝、熔合区和热影响区。
5.其他接头形式
(1)十字接头 三件焊件装配成“十”字形接头。这 种接头实际是两个T形接头的组合，根据焊透程度 的要求，可开坡口(I)或两块板中开K形坡口。
(2)端接接头两焊件重叠放置或两焊件表面之间的 夹角不大于30度构成的端接接头。
(3)卷边接头 焊件端部预先卷边的接头称为卷边接 头。这种接头主要用于薄板和有色金属的焊接， 为防止焊接时焊件烧穿卷标为了增加厚度。
(3)刨削 利用刨边机刨削，能加工形状复杂的坡口， 加工后坡口较平直，适用于较长的直线形坡口面的 加工。
(4)车削 对于圆筒形零件的环缝，可利用立式车床 进行车削坡口面，加工质量好。
三、焊缝的形式
1.按焊缝在空间位置不同分类 按焊缝在空间位置不同，可分为平焊缝、横焊缝 、 立焊缝、及仰焊缝四种形式，(如图5-15)。
开坡口的对接接头，用于钢板较厚而且需要全 焊透的焊接，根据不同的材料厚度，可开成各种 形状的坡口，其中常用的有V型U型X型。
不开坡口(见图)的对接接头用于较薄的钢板焊接， 如果不要求厚度方向全焊透，则可进行单面焊， 必须保证焊缝的计算厚度H≥0.7δ。
2.角接接头 两焊接端面间大于30度、小于135度的 夹角称角接接头。这种接头受力状况不太好，常用 于不重要的结构中。根据厚度不同接头形式可分为 不开坡口和开坡口两种。

焊接基本知识焊接基本知识1、焊接：通过加热或加压，或两者并用，并且用或不用填充材料，使焊件达到原子结合的一种加工方法。

2、焊缝：焊件焊接后所形成的结合部分。

3、对接接头：两焊件端面相对平行的接头。

4、坡口：根据设计或工艺需要，在焊件的待焊部位加工的一定几何形状的沟槽。

5、余高：对接焊缝中，超出焊趾表面连线上面的那部分焊缝金属的高度。

6、结晶：结晶指晶核形成和长大的过程。

7、可熔性：金属在常温下是固体，当加热到一定温度时它由固体转变成液体状态，这种性质叫可熔性。

8、钝化处理：为了提高不锈钢的耐腐蚀性，在其表面人工地形成一层氧化膜叫钝化处理。

9、扩散脱氧：当温度下降时，原溶解于熔池中的氧化铁不断向熔渣进行扩散，从而使焊缝中的含氧量下降，这种脱氧方式称为扩散脱氧。

10、电弧焊：利用电弧，作为热源的熔焊方法。

11、直流正接：采用直流电源时，焊件接电源正极，焊条接电源负极的接线法。

12、直流反接：采用直流电源时，焊件接电源负极，电极(或焊条)接电源正极的接线法。

13、焊接规范：焊接时，为保证焊接质量而选定的诸物理量的总称。

14、塑性变形：当外力去除后，不能恢复原来形状的变形为塑性变形。

15、弹性变形：当外力去除后，能恢复原来形状的变形为弹性变形。

16、碱性焊条：药皮中含有多量碱性氧化物的焊条。

17、切割氧：切割氧指气割时具有一定压力的氧射流，它使切割金属燃烧，排除熔渣形成切口。

18、焊接残余应力：焊接残余应力指残余在焊件内应力。

19、热影响区：热影响区指材料因受热的影响而产生金相组织和机械性能变化的区域。

20、合金：由一种金属元素与其它元素组成的具有金属性质的物质叫合金。

21、可焊性：可焊性指在一定焊接工艺条件下，获得优质焊接接头的难易程度。

22、气孔：气孔指熔池中的气泡在凝固时未能逸出而形成的空穴。

23、焊瘤：焊瘤指焊接过程中，熔化金属流淌到焊缝以外未熔化的母材上所形成的金属瘤。

焊接的方法按照焊接过程中金属材料所处的状态不同，目前把焊接方法分为以下三类：(1) 熔焊焊接过程中，将焊件接头加热至熔化状态, 不加压力完成焊接的方法称为熔焊。

上一页 下一页 返回
1.1 焊接接头的基本知识
锯齿缝搭接接头如图1一7所示，这是单面搭接接头的一种形式。直 缝单面搭接接头的强度和刚度比双面搭接低得多，所以只能用在受力 很小的次要部位。对背面不能施焊的接头采用锯齿形焊缝搭接，有提 高强度和刚度的作用。在背面施焊很困难时，这种接头是比较合理的。
3. T形(十字)接头 T形(十字)接头是将一件端面与另一件端面构成直角或近似直
上一页 下一页 返回
1.1 焊接接头的基本知识
的角焊缝是截面为直角等腰的，一般可用腰长K来表不其大小，通常 称K为焊脚尺寸。
角焊缝是一种应用最广泛的焊缝，与对接焊缝相比较，在力 学性能方面具有许多特点。以角焊缝构成的各种接头，其几何形状都 有急剧的变化，力线的传递比对接焊缝复杂，焊缝的根部与趾部的应 力集中，一般都比对接焊缝大。例如图1-13所示的十字接头，其力线 的传递就是挠曲不直的，在八点和月点都有较大的应力集中。正面角 焊缝的破断面往往与受力方向成200~300，但进行强度计算时，仍以 与受力方向成25。的最小截面为计算断面，按切应力计算强度。试验 证明，正面角焊缝的强度比侧面角焊缝高2000—3000;侧面角焊缝沿焊 缝长度上的是随焊脚尺寸K的增加而成正比增加的。单位面积的强度当K=20 mm 时比KX10 mm时约降低2000，但其屈服强度并不降低，如图1一14所示。 正面角焊缝的强度与其断面形状有关，如图1一15所示。其强度随0角
1.对接焊缝 对接焊缝的焊接边缘可分为卷边、平对或加工成V形、X形、K形和U 形等坡口(图1—11}。各种坡口尺寸可根据国家统一标准(GB985-1980 和GB986—7 980或根据具体情况而定。
对接焊缝开坡口的根本目的是为了确保接头的质量及其经济性。 坡口形式的选择主要取决于板材厚度、焊接方法和工艺过程。一般来 说，必须考虑以下几个问题。

焊接的基本知识焊接是一种常见的金属连接方式，它通过将金属部件加热至熔点，并将其连接在一起，形成一个强固的结合。

焊接广泛应用于制造业和建筑领域，因其可靠性和经济性而备受青睐。

本文将介绍焊接的基本知识，包括焊接的原理、常见的焊接方法、焊接材料和设备。

一、焊接的原理焊接的原理是基于热能传递和材料熔化再凝固的过程。

焊接时，焊接电流或者火焰使焊接部件受热，达到熔点并熔化形成熔池。

熔化的材料液体状态下流动，两个焊接部件的金属混合在一起，并在冷却后形成坚固的连接。

二、常见的焊接方法1. 电弧焊接：电弧焊接是一种常见的手工焊接方法。

它通过产生电弧将电能转化为热能，熔化焊接材料并连接金属部件。

电弧焊接适用于多种金属，例如钢铁、不锈钢和铝等。

常见的电弧焊接方法包括手工电弧焊、氩弧焊和埋弧焊。

2. 气体焊接：气体焊接是利用气体燃烧产生的高温热源进行焊接的方法。

常见的气体焊接方法包括氧乙炔焊、氧煤气焊和氧气焊。

气体焊接适用于较薄的金属材料，例如铝和铜。

3. 熔化极气体保护焊：熔化极气体保护焊是一种利用熔化的焊条作为填充材料，同时通过保护气体保护熔池的焊接方法。

常见的熔化极气体保护焊包括氩弧焊和惰性气体保护焊。

三、焊接材料1. 焊接电极：电弧焊接和熔化极气体保护焊中使用的焊接材料被称为焊接电极。

焊接电极的选择应根据焊接金属的种类和特性进行。

常见的焊接电极包括碳钢电极、不锈钢电极和铝合金电极等。

2. 焊剂：焊剂是一种用于清洁焊接表面和保护熔池的物质。

它可以帮助去除氧化物和杂质，并防止空气中的氧气进入焊接过程。

焊剂的种类根据使用的焊接方法和金属材料的不同而有所不同。

四、焊接设备1. 焊接机：焊接机是用于提供焊接电流的设备。

根据不同的焊接方法和需求，可选择不同类型的焊接机，例如手持电弧焊机、氩弧焊机和埋弧焊机等。

2. 焊接面罩：焊接面罩是用于保护焊工眼睛和面部的设备。

它能保护焊工免受电弧光和飞溅的伤害。

焊接面罩通常配有可调节的滤镜，以过滤强光。

熔焊工艺基础
改善焊接头组织与性能的措施
正确选择线能量 ➢ 线能量——由焊接电源输入给单位长度焊缝的能量值。 它与焊接速度、焊接电流和电压有关。
焊缝的合金化处理
焊件预热和焊后热处理
熔焊工艺基础
弧焊电源及其特性
焊接电弧——指由焊接电源供给的，具有一定电压的两电极间或 电极与焊件间，在气体介质中产生强烈而持久的放电现象。 ➢ 特点：低电压（10—50V） 大电流（几安-几千安） 温度高（5000—30000k）
焊接
熔焊工艺基础
熔焊的冶金原理 焊接接头的组织与性能 改善焊接头组织与性能的措施
熔焊工艺பைடு நூலகம்础
熔焊的冶金原理
在焊接过程中，金属母材和焊条被加热熔化形成熔池，当金属至高温冷 却，要发生冶金化学反应，与一般冶炼比较有以下特点： ➢ 熔池的温度高 ➢ 熔池的体积小，凝固速度快，造成化学成分不均匀易产生气孔、夹 杂等缺陷。 ➢ 氮和氢在高温是熔于金属液与铁形成化合物，造成焊缝脆性。 ➢ 焊缝金属的塑性、韧性低。
焊接材料 ➢ 焊条——由金属焊芯和涂于焊心外部的药皮（涂料）两部分组成。 ➢ 钛钙型焊条（酸性焊条） 特点：溶渣流动性好、易脱渣、电弧稳定、飞溅小、焊波整齐 应用：适用全位置焊接，交、直流及正、反接均可使用 ➢ 低氢焊条（碱性焊条） 特点：溶渣流动性好，工艺要求一般，采用短电弧，焊接时要求焊条必须干燥。 应用：可全位置焊接，电源为直流反接。
生机械化和劳动条件较好等。 不足——焊接位置受限（只能平焊），可见度差，不
适于薄板件焊接。 应用——中厚板、多种材料、多种产品焊接。 种类——自动埋弧焊（全机械）、半自动埋弧焊（手
送焊丝）
埋弧焊
焊接材料、工艺及设备
焊接材料 ➢ 焊丝——作用相当焊条芯 ➢ 焊剂——相当药皮

焊接接头类型、坡口、接头组对及焊接方式基础知识
一、焊接接头的分类方法及基本类型
（一）焊接接头的分类方法
焊接接头由焊缝、熔合区、热影响区及其相邻的母材组成。焊接接头主要起两方面作用，一是连接作用，二是传力作用。
（二）焊接接头的基本类型
按焊接方法不同，焊接接头可以分为熔焊接头、压焊接头和钎焊接头三大类。焊接接头的基本类型可归纳为5种，即对接接头、T形（十字）接头、搭接接头、角接接头和端接接头。
（3）有色金属管，用手工挫坡口。
（二）接头组对
焊接前ห้องสมุดไป่ตู้工清理坡口毛刺，管件坡口用砂布打光。不锈钢管焊缝两侧分别涂 100mm长白垩粉，并用丙酮洗净油污。铬钼钢管管壁厚≥6mm时，焊前应当预热。铜、铝管用砂布打去坡口内外氧化膜，用丙酮清洗，氧乙炔预热。
（三）焊接方式
焊接方式，无论是气焊或电弧焊接，按其操作位置不同，焊接的结构形式可分为平焊、立焊、横焊和仰焊四种情况。钢管焊接的结构形式为对接焊及角接焊，即在一个焊口中往往平、立、横、仰四种方式都用到。
熔焊接头的坡口根据其形状的不同，可分为基本型、混合型和特殊型三类。
基本型坡口主要有以下几种：I形坡口；V形坡口；单边V形坡口；U形坡口；J形坡口等。
特殊型坡口主要有卷边坡口；带垫板坡口；锁边坡口；塞、槽焊坡口等。
三、焊接接头的选择原则
为正确合理的选择焊接接头的类型、坡口形状和尺寸，主要应综合考虑以下几个方面：
1、管材的坡口
管材的坡口有以下几种形式：I形坡口、V形坡口和U形坡口。
（1）I形坡口。I形坡口适用于管壁厚度在3.5mm以下的管口焊接。
（2）V形坡口。V形坡口适用于中低压钢管焊接，坡口根部有钝边，其厚度为2mm左右。

.
24
以上就是低合金高强钢焊缝金属可能存在 的几种组织。概括而言，我们希望得到较 多的针状细晶铁素体，不希望得到侧板条 铁素体，先共析铁素体，如果合金成分能 显著增加奥氏体稳定性，降低其分解温度， 这一愿望即可实现。试验表明Mn含量0.8～ 1.0%、Si0.1～0.25%，而Mn/ Si=3～6时，即 可得到细晶铁素体和针状铁素体。我们还 希望得到的贝氏体为下贝氏体，而不希望 产生上贝氏体或粒状贝氏体，以及孪晶高 碳马氏体，其办法是控制
.
25
冷却速度；使在600～450℃区间(贝氏体转变的 高温段)停留时间尽量短，以尽量减少形成粒 状贝氏体和上贝氏体的机会(可控制t8-5来实 现)、降低含C量，使一且发生马氏体转变时
能形成板条状位错型马氏体，它的存在有利 而无害。有资料表明，焊缝含有微量Ti、B有
利形成针状铁素体，而抑制先共析铁素体的 形成，Ti与B同时加入最佳，因为Ti优先和氧 反应对B不被氧化起到保护作用。B凝聚在A
学性能。
.
9
2、焊缝金属的显微组织与性能
低碳钢是亚共析钢，在焊接熔池冷却凝固 的一次结晶完成后，在一定温度下将发生 二次结晶即固态相变，这时的组织应该是 铁素体加少量珠光体。其组织质量分数的 不同和性能的不同取决于冷却速度，即冷 却速度越大，铁素体含量越少，
.
10
珠光体越高，硬度强度也随之增高，且组织 细小。反之则组织变粗，铁素体越多珠光体 越少、硬度强度降低。需要注意的是铁素体 的形态，在不同冷却速度下也是不同的。且 对性能有影响。
低温压力容器、锅炉专业用低合金高强度钢 标准。
.
18
1、低合金高强度钢的焊缝合金化
我们以焊条电弧焊为例来讨论。其实从焊条标

α
P c α—坡口角度；P—钝边高度； c—间隙大小；δ—板厚
焊缝坡口
• 压力容器和锅炉等设备中的焊接接头焊缝 ，当壁厚较大时均应开设坡口。其目的是 为了使焊缝全部焊透和减小或避免焊接缺 陷，保证焊接质量，常用对接接头坡口型 式有：不开坡口、V形坡口、U型坡口、X 型坡口、双U形坡口。坡口主要结构参数有 坡口角度α，钝边高度p和根部间隙b等。
化的横截面积SB与整十焊道横截面积SA ＋SB之比值来计算，即
熔合比＝SB÷（SA＋SB） 式中 SA——焊道金属中焊材金属熔化 的横截面积。
SB——焊道金属中母材金属熔 合的横截面积。
焊缝基本参数
• 坡口和熔池形状改变时，熔合比都将发生 变化，如焊件开坡口后与Ⅰ形坡口相比， 会显著地降低熔合比。电弧焊接中碳钢、 合金钢和有色金属时，常通过改变熔合比 的大小来调整焊缝的化学成分，降低对焊 接裂纹的敏感性和提高焊缝金属的力学性 能。
焊接分类
钎焊
采用熔点比母材低的金属材料作钎料，将焊件和 钎料加热到高于钎料熔点，但低于母材熔点的温度， 利用毛细作用使液态钎料润湿母材，填充接头间隙 并与母材相互扩散，连接焊件的方法，称为钎焊。
钎焊分为如下两种： （a）软钎焊 用熔点低于450℃的钎料（铅、锡 合金为主）进行焊接，接头强度较低。 （b）硬钎焊 用熔点高于450℃的钎焊（铜、银、 镍合金为主）进行焊接，接头强度较高。
粗大的过热组织和粗大的淬硬组织，是焊接接头 中性能最差的。
焊接接头
热影响区 焊接过程中，受焊接热循环的影响，焊缝附近
的母材组织或性能发生变化的区域为焊接。如图所示。
过热区 1100℃～固相线， 魏氏组织，为热影响区中 机械性能最差的部位；
正火区 Ac3～1100℃，正火 组织，冷却后晶粒细小， 机械性能较好。

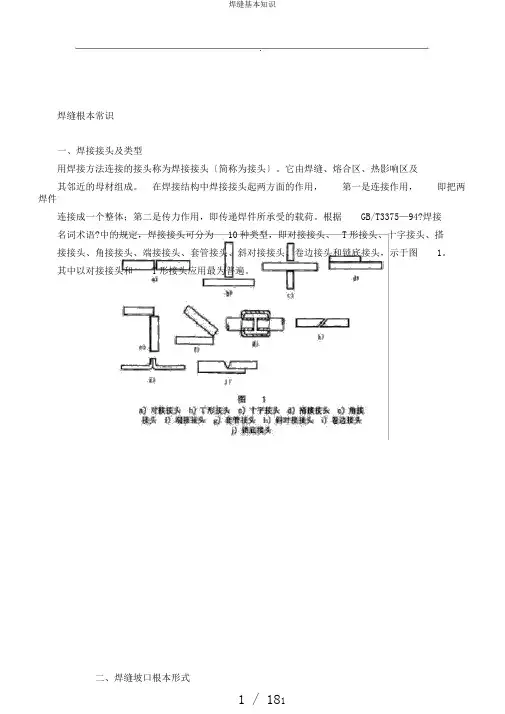

.焊缝根本常识一、焊接接头及类型用焊接方法连接的接头称为焊接接头〔简称为接头〕。

它由焊缝、熔合区、热影响区及其邻近的母材组成。

在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。

根据GB/T3375—94?焊接名词术语?中的规定，焊接接头可分为10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，示于图1。

其中以对接接头和T形接头应用最为普遍。

二、焊缝坡口根本形式根据设计或工艺需要，将焊件的待焊部位加工成一定几何形状的沟槽称为坡口。

开坡口的目的是为了得到在焊件厚度上全部焊透的焊缝。

坡口的形式由GB985—88?气焊、手工电弧焊及气体保护焊焊缝坡口的根本形式与尺寸?、 GB986—88?埋弧焊焊缝坡口的根本形式及尺寸?标准制定的：常用的坡口形式有 I形坡口、Y型坡口、带钝边U形坡口、双Y 形坡口、带钝边单边V形坡口等，见图2。

..三、坡口几何尺寸的参数及作用1〕坡口面，焊件上所开坡口的外表称为坡口面，见图 3。

2〕坡口面角度和坡口角度，焊件外表的垂直面与坡口面之间的夹角称为坡口面角度，两坡口面之间的夹角称为坡口角度，见图4。

..开单面坡口时，坡口角度等于坡口面角度；开双面对称坡口时，坡口角度等于两倍的坡口面角度。

坡口角度〔或坡口面角度〕应保证焊条能自由伸入坡口内部，不和两侧坡口面相碰，但角度太大将会消耗太多的填充材料，并降低劳动生产率。

3〕根部间隙，焊前，在接头根部之间预留的空隙称为根部间隙。

亦称装配间隙。

根部间隙的作用在于焊接底层焊道时，能保证根部可以焊透。

因此，根部间隙太小时，将在根部产生焊不透现象；但太大的根部间隙，又会使根部烧穿，形成焊瘤。

4〕钝边，焊件开坡口时，沿焊件厚度方向未开坡口的端面局部称为钝边。

钝边的作用是防止根部烧穿，但钝边值太大，又会使根部焊不透。

5〕根部半径，U形坡口底部的半径称为根部半径。

焊缝和焊接接头的概念焊缝和焊接接头是两个不同的概念，通常考虑较多的是焊接接头焊接接头对焊缝是一个包含关系。

焊缝是焊肉形状，接头是焊件的连接形式。

对接接头可能焊肉是角焊缝，角接接头可能焊肉是对接焊缝。

按焊缝本身截面形式不同，焊缝分为对接焊缝和角焊缝。

●对接焊缝：按焊缝金属充满母材的程度分为焊透的对接焊缝和未焊透的对接焊缝。

焊透的对接焊缝简称对接焊缝。

●角焊缝：连接板件板边不必精加工，板件无缝隙，焊缝金属直接填充在两焊件形成的直角或斜角的区域内。

●对接焊缝定义：在焊件的坡口面间或一零件的坡口面与另一零件表面间焊接的焊缝。

●角焊缝定义：沿两直交或近直交零件的交线所焊接的焊缝。

基本上区别这两种，可以用有没有倒坡口来确定，有坡口的是对接焊缝，没有的是角焊缝；也非尽然，如图所示——利用零件厚度与另一零件间形成的填充结构，这时应结合GB/T3375-94定义进行判别属于对接焊缝还是角焊缝，上图标识的是对接焊缝。

角焊缝和对接焊缝1、焊接接头型式主要有对接接头、T形接头、角接接头、搭接接头4种，其次还有十字接头、卷边接头、端接接头、锁底接头、套管接头等。

◆对接接头：两焊件表面构成大于或等于135º，小于或等于180º夹角的接头。

◆角接接头：两焊件端部构成大于30º、小于135º夹角的接头。

2、焊件经焊接后所形成的结合部分，即填充金属与熔化的母材凝固后形成的区域，称为焊缝。

焊缝型式分为对接焊缝（坡口焊缝）和角焊缝。

对接焊缝：在焊件的坡口面间或一焊件的坡口面与另一焊件端（表）面间焊接的焊缝，称为对接焊缝，（ASME法规称坡口焊缝）。

角焊缝：两焊件结合面构成直交或接近直交所焊接的焊缝，称为角焊缝如果一个焊接接头即有对接焊缝，又有角焊缝，这样的焊缝称为组合焊缝对接接头的焊缝形式可以是对接焊缝，也可以是角焊缝或组合焊缝，但以对接焊缝居多。

有的对接接头的焊缝形式是角焊缝，有的角接接头的焊缝形式是对接焊缝（详见GB/T3375-94标准）。

（5）在操作时适当调整焊条角度，使焊条偏吹 的方向转向熔池，这种方法在实际工作中应用的较 广泛。 （6）适当改变焊件接地线部位，尽可能使电弧 周围磁力线分布均匀，如在焊件两端均接地线。 （7）尽量采用小电流焊接对克服磁偏吹也有一 定作用。
三、焊接参数
焊接参数是指为保证焊接质量而选定的诸物理 量的总称。焊条电弧焊的焊接参数主要是指焊条 直径、焊接电流、电弧电压、焊接速度等。而电 弧电压和焊接速度在焊条电弧焊中不作原则规定， 可根据具体情况灵活掌握。
(二)角接接头 两焊件端面间构成大于30°、小于135°夹角的接 头，叫做角接接头，见下图。这种接头受力状况 不太好，常用于不重要的结构中。
图：角接接头 (a)I形坡口；(b)带钝边单边V形坡口
(三)T形接头 一焊件的端面与另一焊件表面构成直角或近似直角的 接头，叫做T形接头，见下图。
图： T形接头
第一章 焊接基本知识
一、焊接的概念及分类
焊接就是通过加热或加压，或者两者并用，并 且用或不用填充材料使焊件达到结合的一种加工 方法。 按照焊接过程中金属所处的状态不同，可以把 焊接方法分为熔焊、压焊、钎焊三类。 1、熔焊，熔焊是在焊接过程中将焊接接头加 热至熔化状态，不加压力完成的焊接方法。我们 常用的焊条电弧焊、CO2气体保护焊、氩弧焊、埋 弧焊、气焊等都属于这种焊接方法。 2、压焊，压焊是在焊接过程中必须对焊件施 加压力（加热或不加热），以完成焊接的方法。 电阻焊、摩擦焊、爆炸焊等都属于这种焊接方法。
焊接电弧的三个区域弧柱区温度最高 （约为 6000K）、阳极区次之（约为4200K）、阴极区温度 最低（约为3500K） 注：1K=1 ℃ +273.15
不同焊接方法，阳极区和阴极区温度也不尽相 同，各种焊接方法阴极区与阳极区温度比较如下表：

焊条的牌号
焊条牌号是根据焊条的主要用途及性能特点来命 名的，通常由一个汉语拼音字母（或汉字）与三 位数字表示。拼音字母（或汉字）表示焊条各大 类，其余与焊条型号表示内容相同。
类 型 特征字母 J 类 型 特征字母 Z
结构钢焊条
铸铁焊条
钼和铬钼耐热钢焊条
低温钢焊条 不锈钢焊条（铬）（奥） 堆焊焊条
R
（4）角接接头按坡口形式不同，可分为：
不开坡口、V型坡口、K型坡口及卷边坡口等。
适用于6~30mm 适用于2~8mm 适用于4~30mm
适用于20~40mm 适用于12~30mm
坡口的加工
坡口的加工根据焊件被焊部分的尺寸、形 状及加工条件选择加工方法。 （1）剪边 （2）刨边 （3）车削 （4）热切割 （5）碳弧气刨 （6）铲削或磨削
其次，为了防止局部熔化的高温焊缝金属因跟空气接触而造 成成分、性能的不良，熔化焊接过程一般都采取有效的隔 离空气的保护措施，其基本形式是：真空、气相和渣相保 护三种。因此，保护形式常常是区分熔化焊接方法的另一 特征。例如，熔化焊接方法中最重要的电弧焊方法就可以 按保护方法不同分为埋弧焊、气体保护焊等多种。 此外，电弧焊方法还按电极特征分为熔化电极和非熔化电 极两大类，如MIG焊、MAG焊、TIG焊。MIG焊是熔化 极惰性气体保护焊，包括熔化极氩弧焊、熔化极氦弧焊、 熔化极氩氦混合气体保护焊。MAG焊熔化极以氩气为主 呈氩弧特性，加入适量氧化性气体的混合气体保护焊，包 括Ar+O2、Ar+CO2、Ar+CO2+O2等混合气体保护的熔 化极气体保护焊。TIG焊非熔化极惰性气体保护焊。
2、焊条型号的编制 以国家标准为依据规定的焊条表示方法称为型号。根据熔 敷金属的力学性能、药皮类型、焊接位置和焊接电流种类 来划分的。 （1）碳钢焊条型号 E×××× • E表示焊条 ； • 前两位数字表示熔敷金属抗拉强度最小值单位kgf/mm2 （若按MPa需×9.8PMa） • 第三位数字表示焊条适用的焊接位置：0、1表示适用于全 位置焊接；2表示适用于平焊及平角焊；4表示适用于向下 立焊 • 第三、四位数字组合表示焊接电流种类及药皮的类型

焊接接头和坡口形式符一、焊接接头的分类：1.对接接头：又称直接对接接头，是由两个相互贴合的工件通过焊接连接得到的接头。

对接接头分为平口对接、V型对接、K型对接、U型对接等不同形式。

2.角接接头：由两个相互成直角的工件通过焊接连接得到的接头。

常见的角接接头有T型接头、角角接头、角棱接头等。

3.管接接头：用于连接管道的接头，包括管与管的接头、管与板的接头等。

常见的管接接头有承插焊接接头、承插螺纹接头、对焊接头等。

1.平口坡口：两工件的接触面切削成平面，焊接时可以实现平坦的整体连接。

适用于板材的对接接头，可以通过手工切割、机械切割或激光切割等方式制作。

2.V型坡口：将两工件的接触面切削成呈V形，使焊接芯部达到一定的宽度，增大焊缝的深度，更好地实现焊接强度。

适用于板材、角材的对接接头，常见的V型坡口有单V型坡口、双V型坡口、Y型坡口等。

3.水下坡口：主要针对管道等需要在水下进行焊接的情况，坡口形状为呈V形，通过涂覆特殊材料或采用特殊设备和工艺来实现水下焊接。

适用于水下管道的对接接头。

4.焊接环坡口：将工件的接触面进行环形切削，使焊接芯部形成环形，适用于圆筒体的连接。

5.特殊坡口：根据不同使用条件和工件形状，可以设计出一些特殊形状的焊接接头，如楔形坡口、曲线坡口等。

三、注意事项：1.焊接接头和坡口的选择需要根据具体的工作要求和材料特性来确定，需要考虑焊接强度、耐腐蚀性、使用环境等因素。

2.在制作接头和坡口时，需要严格按照规范和要求进行操作，保证加工质量和精度。

3.焊接接头的设计和制作需要考虑焊接变形和残余应力问题，可采用预制坡口、多次搭接焊接等方式来减小焊接变形。

4.在焊接过程中，需要选择合适的焊接方法和工艺参数，确保焊接质量和技术指标的达标。

总之，焊接接头和坡口形式的选择需要根据具体的工程要求和条件来确定，通过合理的设计和制作可以实现材料的有效连接，确保工程结构的稳定性和安全性。
