技术交底单(M7.5浆砌片石挡土墙)

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 项目负责人：____________________4. 施工地点：____________________5. 施工时间：____________________二、安全交底目的为确保挡土墙施工过程中的安全，防止事故发生，提高施工人员的安全意识和操作技能，特进行安全技术交底。

三、挡土墙施工安全注意事项1. 施工人员必须佩戴安全帽、安全带等个人防护用品，严格遵守操作规程。

2. 进入施工现场必须穿着合适的服装，严禁穿拖鞋、高跟鞋。

3. 施工现场严禁酒后作业，严禁操作与自己无关的机械设备。

4. 未经培训或考核不合格的施工人员不得上岗作业。

5. 施工现场应设置安全警示标志，确保施工区域安全。

四、挡土墙施工安全技术要点1. 施工前，应对施工现场进行安全检查，确保施工环境安全。

2. 基坑开挖：（1）开挖前，对地下管线及文物进行详细调查，并在开挖前，对地下管线做出相应的防护措施。

（2）开挖基坑时，如对临近建（构）筑物或临时设施有影响时，应采取安全防护措施。

（3）挖掘机等机械在坑顶进行挖基出土作业时，机身距坑边的安全距离应视基坑深度而定。

3. 基础施工：（1）严格按照设计要求施工，不得改缓或改陡，以免影响墙体稳定。

（2）基坑分段开挖，每段长度为10米，并间隔若干段开挖下一段基坑。

（3）墙体为倾斜基础，应准确挖、凿，不得修补。

4. 墙体施工：（1）墙体为M7.5浆砌块石。

（2）挡土墙墙身高出地面以上部分，沿墙身间隔3m上下交错设置直径0.03m、坡度为3%的圆孔作为泄水孔。

（3）挡土墙墙身方向每隔10m设一道伸缩缝，地层变化处增设一道沉降缝，缝宽2cm，挡土墙沿墙顶内外三边填塞沥青麻筋，填塞深度20cm。

（4）浆砌块石分层平砌大面向下，先砌角石，再砌面石，后砌腹石，上下竖缝错开。

五、安全防护措施1. 施工现场应设置安全防护设施，如安全网、安全栏杆、警示标志等。

M7.5浆砌片石施工工艺标准技术交底一、编制依据1、《建筑结构荷载规范》（GB50009-2001）2、《建筑地基基础设计规范》（GB50007-2002）3、《砌体结构设计规范》（GB50003-2001）4、《建筑边坡工程技术规范》（GB50330-2002）5、《公路工程技术标准》（JTG1301-2003）6、《建筑抗震设计规范》（GB50011-2001）7、《砌体工程施工质量验收规范》（GB50203_2002）二、设计说明挡墙形式根据设计图纸结合现场地形及土质情况确定断面尺寸形式。

=10kpa考虑，因此地面挡墙4米范围内严禁通行重型车地面附加荷载以qk辆，砌筑大型构造物。

保证地面4米范围内荷载控制在10kpa以内。

根据国标《中国地震参数区划图》（GB18306-2001）福建省区域划一览表，本挡墙位置基本烈度为6度，地震动峰值加速度为0.05，基本地震动反应谱特征周期为0.45s。

1、根据现场建筑荷载情况，挡土墙采用重力式挡土墙（直立式）。

如图所示：主要尺寸可分为两种类型（详见施工图纸）。

2、挡土墙基础的埋置深度应符合以下要求：○1、一般土质地基。

在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于800mm，墙趾顶部的土层厚度不小于200mm。

○2、在遇到岩石时，基底要求嵌岩，岩石顶面要求平整。

○3、挡土墙基底纵坡i不宜大于5%.当大于5%时，应在纵向将基础做成台阶式。

台阶高度不宜大于0.5m。

如图所示：3、挡墙构造和防、排水设施。

○1、挡土墙每间隔10～20m应设置一道变形缝（或伸缩缝）。

当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采用较小的变形缝间隔。

另在地基岩性变化处，墙高突变处和与其他建（构）筑物连接处应设沉降缝。

○2、根据现场实际情况，本挡墙设置如图所示排水系统。

泄水孔孔径100mm 左右，间距2～3m，按梅花形布置。

泄水孔向外坡度为5%，最后一排泄水孔应高出地面不小于200mm，泄水孔应保持直通无阻。

工程名称团龙至木耳通村水泥路工程分部工程名称地基与基础工程单元工程名称仰斜式挡土墙交底部门技术部M7.5浆砌石挡土墙技术交底技术交底条款或简图1、挡土墙砌筑前先进行施工放样，砌筑时先两面立杆挂线或样板挂线，外面线应顺直整齐，逐层收坡；砌筑过程中经常校正线杆，以保证砌体各部尺寸符合图纸要求。

2、浆砌石挡墙每隔10m留设一条沉降缝，每隔2~3米设置泄水孔，当墙高超过2m需留设两排泄水孔。

3、浆砌石砌筑前需要将基础尽量清至基岩面，且泥土等需要清洗干净。

无法清至基岩面的需要尽量清至老土，且底面尽量挖至反向坡面。

4、砌筑用片石厚度不应小于150mm（薄片者不得采用）。

用做镶面的片石，应选择表面平整、尺寸较大者，并稍加修整。

石料在使用前要浇水润湿，表面有泥土、水锈等杂物时要清洗干净。

风化片石严禁使用，并及时清除。

5、砌体应自下而上逐层砌筑，直至墙顶。

砌体应分层坐浆砌筑，砌筑上层时，不应振动下层，不在已砌好的砌体上抛掷滚动、翻转和敲击石块。

对于基础的第一层砌块时如基层为岩层或砼基础，应先将基底表面清洗、湿润，再坐浆砌筑。

6、浆砌石块石应被砂浆包裹。

砌块要错缝、坐浆挤紧、嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂浆填隙和假缝。

（每方石料与砂浆比例不超过1:0.4）7、各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。

砌筑时，底浆应铺满，坚缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。

8、砌筑上层时，应避免振动下层砌块。

砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。

9、所有石料均应坐浆在新拌的水泥砂浆上，砂浆应按照配合比要求进行拌制，采用重量比配料，砂浆拌和机拌制，控制拌和时间，保证拌和出的砂浆均匀饱满。

砂浆必须具有良好的和易性，用砂浆的稠度，用直观法进行检查，以用于能将砂浆捏成小团，松手后既不松散又不由灰铲上留下为度。

砂浆的拌和宜用机械拌和，拌和时间宜为3~5min。

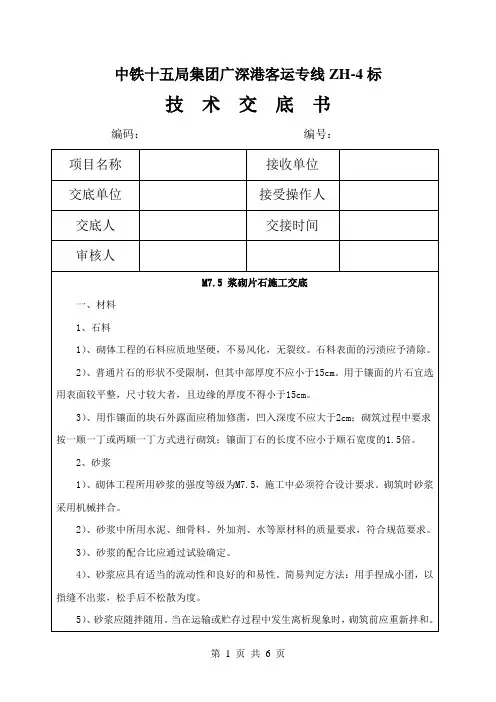

中铁十五局集团广深港客运专线ZH-4标技术交底书编码：编号：凹缝需平顺无脱落，缝宽一致，线条流畅、美观。

3、勾缝所用的砂浆强度，不应低于砌体所用的砂浆的强度。

4、砌体应及时覆盖养生，常温下养护期不得少于7 天。

5、砌体的砂浆未达到设计强度前，不得承受全部设计荷载。

施工工艺（一）1、采用专门制作的勾缝工具形状如图1所示。

2、砌筑时，片石需进行粗加工，去掉极不规则的针状突起，砌缝宽度以20-30mm为宜，预留砌缝深度30mm，若深度不满足时，在勾缝前需凿除，深度不得小于20mm，凿除后需用水湿润，冲洗掉表面浮碴。

3、勾缝时，首先用嵌缝工具（图2）嵌满压实片石缝隙且不宜超过片石（砌块）表面，把砌缝抹平摸满为宜，片石表面不要有多余的砂浆。

4、待砂浆晾30分钟，在初凝前用“图1”工具进行勾缝，凹槽深为10mm，槽宽为10mm。

5、砂浆凹槽内表面要勾光洁，勾缝砂浆采用1:2或1:1砂浆，注意控制砂子的含泥量小于5%，同时需过细孔筛，砂的细度模数1.6—2.2为宜。

6、仔细清除片石表面多余砂浆，然后进行洒水养生。

若砂浆干裂，则需在初凝前进行补压。

7、勾缝时泄水孔位置上放置预先制作的橡胶皮“心型”模型。

模型如图3。

施工工艺（二）(1)采用普通Φ8钢筋加工作为压凹槽工具形状如图4。

(2)砌筑同工艺（一）。

(3)勾缝同工艺（一）。

(4)在砂浆初凝前，把压槽工具放在砂浆上，然后用小木锤将钢筋轻轻击入，直到钢筋击入砂浆与片石表面相平，停止捶击。

注意把工具放在砌缝中间位置。

压时注意压成凸多边形。

(5)用宽度为3cm，长20cm的真木条放在凹槽上方，使木条中线重合于凹槽。

然后用简易铁皮制作的刀具清除两侧片石上多余砂浆形成宽窄一致，边长较均的凸多边形。

(6)泄水孔位置处理同工艺（一）。

(7)在压好的凹缝砂浆表面用普通铁抹子轻轻补压光。

(8)洒水养生。

四、安全保证措施1、进入施工现场人员必须配戴安全帽，穿防滑鞋；2、组织工人安全技术教育，提出预防措施，保证安全生产；3、对机械操作人员进行安全教育，严格按规章安全作业；4、砌筑过程中，抬运石头时，要注意安全，防止石头砸伤人的意外事故发生；同时还应派专人注意观察山体边坡的稳定性，以防山体边坡塌方，造成人身亡事故的发生。

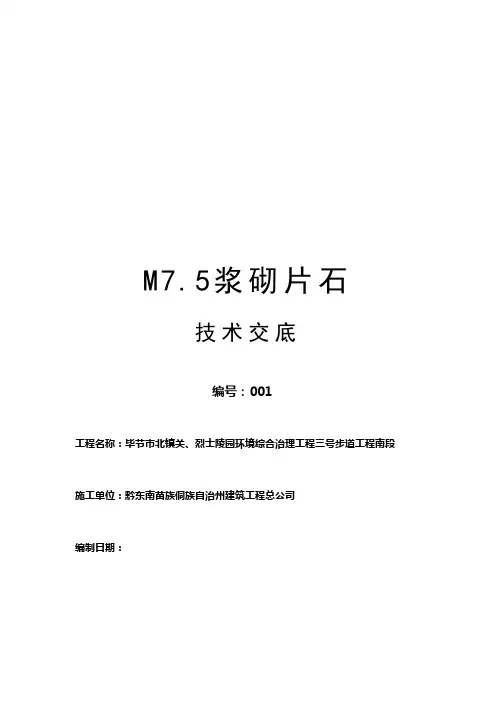

M7.5浆砌片石技术交底编号：001工程名称：毕节市北镇关、烈士陵园环境综合治理工程三号步道工程南段施工单位：黔东南苗族侗族自治州建筑工程总公司编制日期：M7.5浆砌片石施工工艺一、编制依据1、《建筑结构荷载规范》（GB50009-2001）2、《建筑地基基础设计规范》（GB50007-2002）3、《砌体结构设计规范》（GB50003-2001）4、《建筑边坡工程技术规范》（GB50330-2002）5、《公路工程技术标准》（JTG1301-2003）6、《建筑抗震设计规范》（GB50011-2001）7、《砌体工程施工质量验收规范》（GB50203_2002）二、设计说明挡墙形式根据设计图纸结合现场地形及土质情况确定断面尺寸形式。

地面附加荷载以q=10kpa考虑，因此地面挡墙4米范围内严禁通行重型车k辆，砌筑大型构造物。

保证地面4米范围内荷载控制在10kpa以内。

根据国标《中国地震参数区划图》（GB18306-2001）福建省区域划一览表，本挡墙位置基本烈度为6度，地震动峰值加速度为0.05，基本地震动反应谱特征周期为0.45s。

1、根据现场建筑荷载情况，挡土墙采用重力式挡土墙（直立式）。

如图所示：主要尺寸可分为两种类型（详见施工图纸）。

2、挡土墙基础的埋置深度应符合以下要求：○1、一般土质地基。

在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于600mm，墙趾顶部的土层厚度不小于200mm。

○2、在遇到岩石时，基底要求嵌岩，岩石顶面要求平整。

○3、挡土墙基底纵坡i不宜大于5%.当大于5%时，应在纵向将基础做成台阶式。

台阶高度不宜大于0.5m。

3、挡墙构造和防、排水设施。

○1、挡土墙每间隔10～15m应设置一道变形缝（或伸缩缝）。

当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采用较小的变形缝间隔。

○2、根据现场实际情况，本挡墙设置如图所示排水系统。

挡墙墙背满铺300 mm厚石渣虑石层，距地面垂直300 mm处开始，每垂直250 mm高设置一排泄水管，泄水管孔径50PVC管，水平间距为3m，按梅花形布置。

AQ-28贵州省黔东南州国省干线改造工程项目G211线台江至南宫公路改造工程路基第一标段技术交底单交底范围：质检（）安全（）路基（）桥梁（）隧道（）测量（）环保（）其他（）编号：JSJD1603-3（交底内容）：关于K0+000～K2+000段挡土墙、路堑墙、路堤墙技术交底一、工程概况我部承建的G211线台江至南宫公路改造工程，全线挡土墙、路堑墙、路堤墙根据标准图进行套用。

二、所用材料1、石料：挡土墙、路堑墙、路堤墙砌筑使用的片石厚度应石质均匀、不宜风化、无裂缝，其厚度不小于15cm，宽度及长度不小于厚度的1.5倍，强度不小于30Mpa，使用前片石表面如有泥土、水锈，应清洗干净，并严禁大面立砌。

2、砂浆2.1、 H≤8时，墙身砂浆采用M7.5砂浆（施工配合比为：水泥：砂子：水=1：8.04：1.09；每立方砂浆用水泥（P.C 42.5）230kg,用砂子1850kg,用水250kg ），H＞8时，墙身砂浆采用M10砂浆，（施工配合比为：水泥：砂子：水=1：7.12：1.04；每立方砂浆用水泥（P.C 42.5）260kg,用砂子1850kg,用水270kg ），施工时严格按照试验室给定的配合比采用机械拌制，自投完料后开始算起，拌制时间不得小于2分钟。

严禁采用人工拌合。

砂浆运至工地临时存放时先在地面铺一干净的铁皮，然后将砂浆存放于铁皮上，严禁存放在地上。

砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。

已凝结的砂浆严禁使用。

在施工时,严格遵守质量比,不得使用体积比。

砂子等材料的称量必须以试验室验收过的量测工具为准。

2.2、砂浆试件的制作每拌合20m³不足20m³按20m³计)制作一组试件，一组试件由6块试块组成，试模尺寸为70.7×70.7×70.7mm。

制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂的试模中，用捣棒（直径为20mm、长度200mm的钢棒，底面加工成平面）对每层砂浆沿螺旋方向均匀插捣25次。

浆砌片石挡土墙施工技术交底（一级）二、施工准备1、设备、机具、辅助材料（1）砂浆拌和设备：砂浆搅拌机或滚筒式搅拌机、原材料称重器具。

（2）安全设备：安全警示牌、安全绳、安全防护栏（3）人员浆砌工程技术交底培训2、主要材料（1）砂浆：M7.5号或M10号，根据设计要求确定不同部位的砂浆强度。

（2）石材：质地均匀，无裂缝，不易风化。

石材强度等级：MU40及以上。

（3）片石：经爆破后选择所得的形状不规则的、边长及厚度一般不小于15cm 的石块，其中一条边长不小于30cm，体积不小于0.01m3，卵石不得使用。

（砌筑时如用小片石垫平、垫稳，可不受此限）3、作业条件（1）石料、砂浆在坡面上运输的设备已准备完成（2）一般情况下，砌筑前应使石料表面湿润（3）砂浆的和易性、保水性能满足要求三、操作工艺1、测量放线根据设计图纸，按照道路、高程点测放挡墙的平面位置和纵段高程。

在基础或垫层表面弹出轴线及墙身线。

2、基础开挖在开挖过程中，选择合适的基坑开挖边坡，如地质情况较差则应减少开挖长度或分段跳槽开挖或设置适当的支护，确保工人人身安全。

开挖土及时运到指定的弃土场，不得在四周乱堆乱放。

如为准备回填则应堆放在安全、合适的地点。

为避免超挖，最后一般以工清理基坑为主。

3、地基承载力检测基坑开挖到设计高程后，应进行地基承载力检验，地基承载力在0.3MPa以下的可采用轻型触探仪，在0.33MPa以上的可采用重型触探仪进行检测，地基承载力不能满足要求的，报监理工程师和设计单位进行变更处理。

对于排水沟，截水沟、护坡、护面墙等浆砌片石工程，没有地基承载力要求的，可不检测，但应对基底进行拍实。

4、基坑验收经检测地基承载力满足设计要求，测量人员对基底高程、轴线进行复核，请监理工程师进行验收。

5、砂浆、砼拌制砂浆全采用机械搅拌，投料顺序应先倒砂、水泥、掺合料，最后加水。

搅拌时间宜为3～5min，不得少于90s。

砂浆稠度应控制在50mm～70mm。

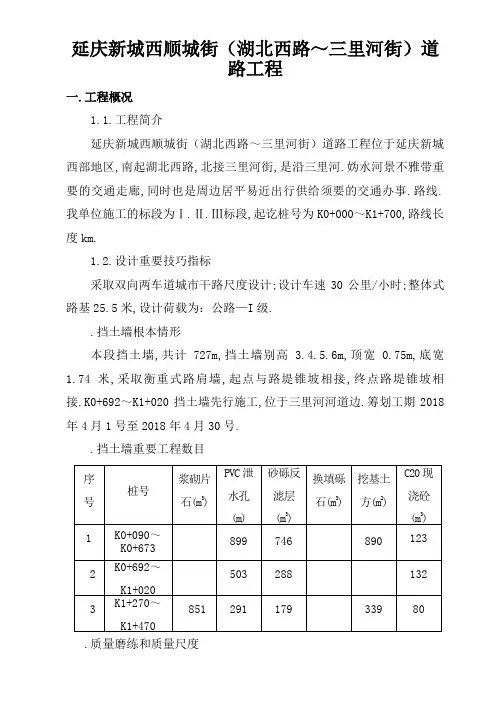

延庆新城西顺城街（湖北西路～三里河街）道路工程一.工程概况1.1.工程简介延庆新城西顺城街（湖北西路～三里河街）道路工程位于延庆新城西部地区,南起湖北西路,北接三里河街,是沿三里河.妫水河景不雅带重要的交通走廊,同时也是周边居平易近出行供给须要的交通办事.路线.我单位施工的标段为Ⅰ.Ⅱ.Ⅲ标段,起讫桩号为K0+000～K1+700,路线长度km.1.2.设计重要技巧指标采取双向两车道城市干路尺度设计;设计车速30公里/小时;整体式路基25.5米,设计荷载为：公路—I级..挡土墙根本情形本段挡土墙,共计727m,挡土墙别高 3.4.5.6m,顶宽0.75m,底宽1.74米,采取衡重式路肩墙,起点与路堤锥坡相接,终点路堤锥坡相接.K0+692～K1+020挡土墙先行施工,位于三里河河道边.筹划工期2018年4月1号至2018年4月30号..挡土墙重要工程数目.质量磨练和质量尺度浆砌片石.块石挡土墙许可误差1.6.气象.水文前提℃℃℃.年均降水量534.2毫米,最大冻深20-50厘米.项目地点区地表水流分属永定河水系,发源于县城东北15公里黑龙潭,共计9条支流.河道均属长年流水,水量跟着季候变更.二.施工预备为了确保本工程优质.高速.安然.低耗.美满地完成合同划定的各项指标,依据本工程特色,做好施工前预备工作,科学组织,精心安插.筹划在先,包管施工中各项工作的顺遂开展.1、施工前组织有关单位做好现场交代工作,布举措措施工用电线路,用水管线和临扶植施.2、做好图纸会审工作,组织工程技巧人员卖力熟习图纸,体会设计意图,周全控制施工图纸内容,提出便利施工的合理化建议.3、实时编制施工预算,充分反应工程所需的各类费用,材料.劳动力等,有用指点进度筹划.材料筹划.劳动力安插.完工决算和经济剖析等工作的开展.4、卖力做好材料的筹划倾销预备,编制各项材料筹划,对多种材料的倾销,入库.保管和出库,制订完美的治理办法,同时加强防盗和防火治理.三.资本设置设备摆设筹划依据工期请求配备足够的施工力气,合理分工,科学治理,具体配备如下：（1）劳动力预备依据劳动力筹划,提前在公司内部的施工部队和劳务基地中进行组织安插,包管劳动力能实时.有序地出场;对所组织的劳动力进行考察.筛选,提拔有本质.技巧闇练的工人出场;对施工人员进行出场交底及技巧.质量.安然教导,重要工种和特别工艺提进步培训,作到持证上岗.（2（3四.施工筹划和施工办法1.工艺尺度（1）衡重式路肩挡土墙强度等级采取Ｍ７．５浆砌片石浇筑（石料强度等级不低于MU４0,）Ｃ２０现场浇筑.其砼的强度要知足设计请求.（2）基本最小埋深1米.地基承载力知足设计请求P1及P2,如承载力不知足请求则采取扩大基本,且同时知足扩大基本所需承载力PK,若达不到请求,应通知监理及设计单位进行地基处理,待达到设计请求方可进行挡土墙施工.（3）挡墙的墙身几何尺寸要相符设计请求.（4)挡墙内的预留泄水孔采取直径10cm的PVC管纵.横向间距2.0-3.0m,呈梅花状安插,最下一渗出水孔宜高于地面30cm,并设5%向外竖直坡度.（5）挡土墙每10米设置一条沉降缝,沉降缝宽2-3厘米,塞沥青麻丝,塞入度不小于20厘米.（6）挡土墙的墙顶标高要知足设计请求,许可误差为±20mm.（7）挡土墙混凝土浇注应均质密实.平整,无蜂窝麻面,无缺损.强度相符设计请求.（8）挡土墙的墙体达到设计强度的75%以上时,方可进行墙后填料施工.2.工艺流程测量放线→基本开挖→基槽验收→二次测量放线→基本.墙身浆砌→Ｃ２０砼现浇压顶→养护强度75%→反滤层设置及墙背回填3.测量放线由项目部测量班组依据路肩墙设计图纸及复核.赞成后的导线点精确放出该路肩墙在路基中的精确地位.（1）进行该路肩墙所处地位的原始地面线的复测工作,以核实图纸构造尺寸.外形和基本标高是否相符现实情形.（2）肯定出需挖基本的平面地位：留意其砌体的上口宽度.砌体的构造几何尺寸和砌体的高度等在复核其基本的平面地位.4.基坑开挖（１）基本开挖之前通知监理工程师,并对基本平面地位和现有的地面标高测量.起首对挡土墙基本地位进行清表或清淤泥,并将表层土体清除运走;为便于开挖后的检讨校核,基本的控制桩应延伸至基坑外加以固定.（２）基本开挖采取机械开挖,人工合营清算,开挖进程中要卖力对比设计供给地质材料,判别土体的地质情形,依据现实地质情形放好边坡度,并做好边坡靠得住的支持防护,基坑宽度每侧要较设计基底宽50cm 阁下.因设计对基底地基土的许可承载力均有请求,若现实开挖情形不符,请实时通知有关各方做进一步处理,最终的开挖深度要依设计时代所进行的触探和土工实验,并联合基本开挖的现实查询拜访材料来肯定.在基坑开挖到设计标高后,对基坑内周围松散土体清除清洁,提请监理工程师验收.施工时要留意：挡土墙基本入土深度不小于1m,当地质情形较差时应依据现实情形恰当调剂加深;基底纵坡大于5％时,基本应做成高宽比不大于1：2的台阶.（３）基坑开挖至图纸划定基底标高后,应进行验槽,若现场和图纸不符时,应通知有关单位,以便妥当处理.如发明地基承载力达不到图纸划定的承载力请求时,应依据现实触探（或挖深）及泥土实验材料提出地基处理筹划,并按监理工程师的批示处理.（４）基本直接置于自然地基上.基坑开挖到设计高程后,应实时检测地基承载力,其承载力应知足设计请求.如不敷,应采取图纸或监理工程师赞成的加强措施.磨练赞成后,可开端砌筑.（5）基本直接置于河道里,河道暂时增长一道围堰和6道支线围堰,使基坑和墙身免受水的伤害,便利施工抽水.附挡土墙平面施工图.挡土墙施工断面图.先清算河道.边坡腐殖土,河道清算厚度暂定为0.5米.依据边坡现场情形进行清表.清算完成后通知监理工程师现场计量.挡土墙基本为换填砾石,换填砾石厚度为2米.换填砾石宽度大于挡土墙基本度1米.换填砾石每层回填20cm,进行分层碾压,压实度不小于设计值,回填至挡土墙基本底.换填碎石完成后,经监理工程师完成后,可开端砌筑.（6）基本挖方应始终保持优越地排水,在挖方的施工时代免受水的伤害.施工时代,应保护晴自然水道,并使地面排水疏浚.基坑开挖达到设计高程后不宜长时光吐露,应实时铺筑,以防止坑内积水,影响地基承载力.（7）基坑开挖至图纸划定基底标高且地基承载力知足设计请求后,要对基底进行平整夯实,并用砂砾找平,确保基底标高误差知足规范请求;基坑经监理工程师验收后,从新用全站仪放出基本地位.5.挡土墙基本砌筑（１）砌筑前,起首将片石中的风化石,杂质等清算清洁,砂必须是经由实验及格的,砂浆拌合采取搅拌机拌合.砂浆加水量采取搅拌机主动计量器控制水的需用量,砂用磅秤计量.（2）砌筑前,再次复核各部尺寸,别的测量组将基本顶标高控制桩打在基坑周围,以便砌筑基本时拉线控制基本顶标高.砌筑前先开挖凸榫基坑,砌筑凸榫,经验收及格落后行基本的砌筑.（3）砌筑基本依据厚度的不合分两层或三层砌筑,每层砌筑的厚度30-35cm,但分层不找平,使基本高低交织连成一体.包管基本最小埋深1m. 砌筑时用砖刀和捣浆棒一路将缝密实,不消失空泛和砂浆不饱满现象. 每个段落施工基本时,起首按图纸的请求将沉降缝地位肯定且固定好,当砌筑到此时,用沥青麻絮将此离隔.（4）基本砌筑完毕后,采取石灰土回填基坑周围,夯实采取震撼打夯机,用灌砂法作密实度实验,密实度必须达到设计请求.6.挡土墙墙身砌筑（１）基本砌筑完毕后,必须与设计图纸查对,检讨几何尺寸与基本顶设计标高是否有误差,经自检确认相符请求后报监理工程师签证承认后开端墙身砌筑.（2）砌筑前,先将基本概况清算.冲洗清洁.（3）为包管墙身地位及断面尺寸的精确,当底面尺寸放好样后,用木板制成墙身断面挂线样板,将挂线样板固定在沉降缝地位,在墙端转角点挂线控制墙身的砌筑.在施工进程中,经常检讨挂线样板地位.基本沉降缝与墙身沉降缝地位是否一致.墙身平面地位及外侧坡度,随时改正不合请求之处.（4）片石一般采取爆破或楔劈法开采的石块,厚度不该小于150mm （卵形和薄片者不得采取）.用做镶面的片石,应选择概况较平整.尺寸较大者,并应稍加修整.石料在运用前要浇水润湿,概况有泥土.水锈等杂物时要清洗清洁,风化片石严禁运用.（5）砌体应自下而上逐层砌筑,直至墙顶.砌体应分层坐浆砌筑,砌筑上层时,不该振动基层,不在已砌好的砌体上抛掷滚动.翻转和敲击石块.对于基本的第一层砌块时如基底为岩层或砼基本,应先将基底概况清洗.潮湿,再坐浆砌筑;如基底为土质,可直接坐浆砌筑.墙成分层砌筑且墙体较长时分段砌筑,分段地位设在沉降缝,两相邻工作段的砌筑高差不超出2m.（6）在砌筑时,必须搭设安然靠得住的脚手架,使砌筑时减轻工作累赘和包管砌筑安然,在砌筑时,绝对制止在已砌好的墙体上抛掷.滚动.翻转和敲击石块,防止振动给基层功课带来不服安身分,别的,墙身砌筑到2m阁下高度时,在高填方段,应在墙身内侧回填土,以下降功课的垂直高度,包管功课安然.片石分层砌筑,一般2-3cm构成一个工作层,每一个工作层应大致找平.应选器具有比较整洁的大尺寸石块作为角隅石或镶面石,长和短的石块应交织铺在统一层并和帮衬石.腹石交织锁结.各工作层竖缝应互相错开,不得贯通.平缝与竖缝宽度不大于40mm,可以用厚度不比缝广大的石片填塞宽的竖缝,且石片应被砂浆包裹.砌块要错缝.坐浆挤紧.嵌缝料和砂浆饱满,无空泛.宽逢.大堆砂浆填隙和假缝.（7）各砌层的砌块应安顿稳定,砌块间应砂浆饱满,粘结稳定,不得直接贴靠或脱空.砌筑时,底浆应铺满,坚缝砂浆应先在已砌石块正面铺放一部分,然后于石块放好后填满捣实.（8）砌筑上层块时,应防止振动基层砌块.砌筑工作中止后恢复砌筑时,已砌筑的砌层概况应加以清扫和潮湿.（9）所有石料均应座浆在新拌的水泥砂浆上,砂浆采取重量比配料,砂浆拌和机拌制,控制拌和时光,包管拌和出的砂浆平均饱满.砂浆必须具有优越的和易性,其稠度以尺度圆锥体沉入度暗示,用于石砌体时宜为50-70mm气温较高时可恰当增大.零碎工程用砂浆的稠度,也可用直不雅法进行检讨,以用于能将砂浆捏成小团,松手后既不松散又不由灰铲上流下为度.砂浆的拌和宜用机械拌和,拌和时光宜为3-5min.砂浆配制应采取质量比,砂浆应随拌随用,保持合适的稠度,一般宜在3-4h内运用完毕;气温超出30℃时,宜在2-3h内运用完毕.在运输进程或在贮存器中产生离析.泌水的砂浆,砌筑前应从新拌和;已凝聚的砂浆,不得运用.每50m3砌体取试件1组,砂浆中砂料宜用中砂或粗砂,砂的最大粒径不宜大于5mm.（10）挡土墙外露部分和转角石,选择概况较平整及尺寸较大的块石,并加以粗凿,在沉降缝处所有的块石,修凿出规矩的棱角线.墙体的沉降缝应相符图纸划定或按监理工程师的指导设置.同时施工时应依据地基和墙高变更情形,每隔10-15m设置伸缩缝或沉降缝,缝宽2cm,缝内填塞沥青木板,填塞深度不小于20cm.（11）墙胸外露面运用同标号水泥砂浆进行勾缝.砌体隐藏面砌缝可随砌随刮平,不另勾缝.墙顶用同标号水泥砂浆进行抹面.同时要实时进行洒水摄生.7.泄水孔（1）挡土墙凌驾地面距离2-3m交织设置泄水孔,泄水孔采取Φ10cmPVC-U管.泄水孔设在常水位30cm以上.（2）挡土墙墙背填筑应与砌体同步进行,墙背填筑与砌体高差不得高于1m.墙背按设计设置好反滤层和隔水层,且应与墙体同步进行.反滤层采取砂砾填筑,厚度为30cm.隔水层用粘土夯填,厚度为30cm,设置在反滤层的底部和顶部,高度为50cm.8.沉降缝依据地形及地质变更情形设置沉降缝,间距一般为10~15m;缝宽2cm,沉降缝内沿内.外.顶三边用沥青麻絮填塞,深度为15cm.施工时先将遗留在原缝内的水泥砂浆或小石块等清算清洁.勾缝采取凹缝,勾缝砂浆宜用过筛砂,勾缝砂浆强度不该低于砌体砂浆强度,勾缝应嵌入砌缝内20mm,勾缝前须对墙面进行修整,再将墙面洒水潮湿,勾缝的次序是从上倒下,先勾程度缝后勾竖直缝.勾缝后运用扫帚用力清除余灰,做好成品呵护工作,防止砌体碰撞.振动.承重.成活的灰缝程度缝与竖直缝应深浅一致.交圈对口.密实滑腻.搭接处平整,阳角朴直,阴角处不克不及高低9.C20现浇砼（1）待挡土墙的墙体达到设计强度的75%以上后,方可装配模板.装配侧模时应防止移位和凸出,基本侧模可在模板外设立支持固定,身的侧模可设拉杆固定,对于小型构造可用金属线代替拉杆.模板装配完毕后,应对其平面地位.顶部标高.节点联络.纵横向稳定性进行检讨.其许可误差必须相符规范请求（许可误差如下表）.在施工进程中发明模板有移位和变形应实时改正.模板装配好后,及通知监理验收.（2）.混凝土浇筑厚度一准时运用拔出式振动器时,移动间距不该超出振动器感化半径的1.5倍,与侧模保持50～100mm的距离,拔出基层混凝土50～100mm.每一处振动完毕后,应边振动边渐渐提出,对每一振动部分必须振动到该部分混凝土密实为止,密实的标记是混凝土停滞下沉,不再冒出气泡.概况呈现平展.泛浆.应防止振动棒碰撞模板.钢筋及其他预埋件.平板振动器移位间距应以振动器能笼罩已振动部分100mm为宜.砼浇筑的进程中不得随便向砼运输车中加水,来调剂砼的坍落度及流淌性.8.摄生砌筑好的基本.墙身.C20砼等用草袋将其笼罩好,并实时洒水养护.10.墙背回填（1）回填采取粘土分层回填,严禁运用含有淤泥.淤泥质土.腐质土及有机物的土方填料.墙体强度达到75%设计强度后,方可进行墙背回填.依据回填部位,选用恰当的机具进行分层回填.夯（压）实,包管压实度达到95%以上.（2）接近墙背30cm规模内：采取冲击式打夯机分层回填,每层松铺厚度不超出20cm.（3）墙背30cm规模以外：采取18T压路机分层压实,辅以冲击夯夯实边角部位,每层松铺厚度不超出30cm. 施工.测量.质检.实验室人员应严厉控制层厚,并在墙背划出回填区域,严厉按规范请求进行操纵.五.施工质量治理及包管措施5.1.将本合同段工程扶植成为优秀工程既是我部果断的质量目的,也是业主.监理.设计和施工四方的合营目的.我部成立以项目部引导挂帅,工程技巧科.质检科和实验室为主体的质量治理组织机构,制订严厉的质量磨练和监视轨制,并引导和组织实施,兑现本工程质量目的,确保本合同段工程达到优秀工程.5.2.质量的治理和控制全员和全进程的,我部将按照“建立精品意识,确保优秀工程奉质量第一为企业性命,靠科学技巧兴百年大计,创精品工程运用户看法知足,以严厉治理创部优国优.呼唤绿色珍重性命,筑环保路架安康桥;预防为顾主客知足,寻求卓著共创光辉.”的质量方针进行质量治理和控制..质量目的.质量总目的：工程一次交验及格率100%,分项工程优秀率95%.所承建项目为优秀工程..建立健全三级质检系统,严厉遵照监理程序..第一级：现场自检.即现场施工技巧员对施工质量按规范请求进行严厉磨练,在自检项目中对及格项目进行签证,向项目司理部质检科的专职质检员呈报..第二级：质检员复检.由质检科的专职质检员进行现场复检,复检及格方可一一签证,即自磨练收经由过程,向监理处呈报..第三级：监理工程师磨练.自磨练收通事后报请监理工程师磨练,直至承认及格签证后,进入下一道工序施工.5.4.建立严厉的质量治理轨制,实施科室负责制和岗亭义务制.对任一具体工序做到定人定岗,职责明白,并建立质量后果的奖罚轨制,按义务进行逐级奖罚.5.5.严把工序质量关,对各工序质量进行全进程控制和检讨;并对每一步调.每一工序严厉按照操纵规程和监理程序进行施工,并卖力进行检讨和填写施工跟踪记载,做好施工原始记载,实时存案.存档.5.6.尊敬业主,屈服监理,并亲密与监理的接洽和沟通,卖力听取监理工程师指点性看法,屈服监理工程师的判决,防止错误和变乱损掉.5.7.工程技巧科对每个单位.分部和分项工程的施工按每个工序进行全员的技巧交底和技巧把关;并经常组织进修技巧规范.图纸和专业培训,进修监理实施办法与施工的新经验.新技巧,以进步施工技巧人员的营业本质.六.施工安然治理及包管措施6.1.在施工卖力贯彻履行“安然第一”和“保持预防为主,确保安然临盆”的方针,切实落实各项安然规章轨制,强化安然防备措施.以实现本项目部的安然目的：不伤亡一人,逝世亡率为０％,重伤率为０％,轻伤率不超出３‰,重大火警率为０%,食物中毒率为0％.6.2.建立健全施工现场与项目宏不雅二级安然组织.现场安然组织以各墩.场.片.点为中间,建立以临盆区负责人和主职安然员为首的岗亭义务制安然组;现场施工技巧负责人既是抓临盆的批示者,又是抓安然的负责人,周全负责.督促检讨的其负责临盆区的安然临盆,并按期开展安然临盆教导.宏不雅安然组织则以司理部工区行政和技巧引导为主体的施工安然组织,行使施工安然治理的运作.6.3.进行全员性的安然意识教导和安然常识教导,进步安然治理质量和后果.并进行安然教导考察,存档备查,以便检讨和监视安然治理的后果.6.4.把安然治理工作联合到技巧和行政治理的环节中,施工组织设计中必须对事关安然的问题有明白措施,以加强安然治理力度.6.5.要精确看待安然治理的得掉不雅.该添置的安然举措措施设备和用品,花钱也必定要包管,症结的安然包管要有“万无一掉”的不雅念,要清除“差不久不多”的侥幸不雅念.6.6.设置完美的安然警告警示标语和标记,营造“人人讲安然,事事讲安然,不时讲安然”的安然临盆气氛和加强全部施工人员的安然警醒.6.7.卖力总结安然工作的经验和教训,不竭改良和完美安然治理.6.8.严抓现场施工安然治理.6.8.1.现场设安然人员2名,负责施工进程中的安然工作,以及发明安然隐患实时陈述墩上负责人,实时处理.6.8.2.进入施工区域的人员要穿戴整洁,戴安然帽;施工现场做好安然防护,铺设木板,竹夹板,挂安然网等安然防护举措措施.6.8.3.机械设备和机具严厉按照其操纵规程进行功课,并按期进行检讨校验和维修保养;电焊和蔼割设备离凋谢置,并设置设备摆设灭器,防火和防爆..实时清算现场,保持施工情形整洁,创造优越的安然施工情形.7.情形呵护7.1.水土及生态情形的呵护措施7.1.1.呵护植被,对施工界线内.外的植被.树木等尽量保持原状,严禁乱砍乱伐.7.1.2.对桩基开挖的弃土实时组织平整和外运,保持施工现场整洁.7.1.3.对有害物资(如燃料.废料.垃圾等),按划定处理,防止对动.植物造成伤害.7.2.水情形呵护措施清洗机械.施工设备.浇砼的废水严禁直接排入江河,制止机械在运转中产生油污未经处理就直接排放,或制止维修机械时油水直接排放入江河部.农田.水渠.7.3.大气情形呵护及粉尘的防治7.3.1.在设备选型时选择低污染设备.7.3.2.运输水泥.砂.石.土等若有漏掉,实时清扫清洁,保持整洁.7.3.3.对施工现场和运输道路经常进行洒水潮湿,削减扬尘.7.3.4.汽油等易挥发品的存放要密闭,并尽量缩短开启时光.7.3.5.混凝土拌和站做好防尘措施,操纵人员配备须要的劳保防护用品.。

挡土墙施工安全技术交底工程名称广西都安鱼峰西江水泥有限公司新型干法水泥线技改扩建项目工程作业单位挡土墙施工作业小组作业单位负责人安全技术交底内容：第一部分：浆砌片（块）石路堤挡土墙一、材料及要求：1、石料强度不得低于Ⅲ级。

石料为厚度不小于15cm 的片石。

在施工时，应敲去其尖锐凸出部分，放置平稳，尽量做分层错缝搭叠砌筑，石间空隙以小石子填塞。

2、浆砌挡土墙，一般采用M5号水泥砂浆砌筑，浸水地段采用M7.5号水泥砂浆砌筑，砂浆应饱满，墙外侧外露部分用M5号水泥砂浆勾缝，顶面用M5号水泥砂浆抹平。

二、施工工艺流程图施工准备测量放样基坑开挖基础施工路堤挡土墙三、基础与基地1、挡土墙基础砌置在非岩石地基的天然地基上时，基底应在地面以下，一般不小于1.00米，如地面有冲刷时，应在冲刷以下不小于1.0米，且应在冰冻线以下不小于0.25米、大块碎石、砂砾、中粗砂等则不受冻深影响，但不小于1.00米。

2、基础砌置于岩石地基上时，岩石的风化部分应予清除，如风化层较厚，全部清除有困难时，基础可设置于清除一定厚度风化层后地基容许承载力能满足要求的深度。

3、当墙趾前地面横坡大时，其襟边宽度应满足下列要求：地基地质情况襟边宽度(m)轻风化的硬质岩石0.2～0.6风化岩石或软质岩石0.4～1.0坚实的粗粒石 1.0～2.04、挡土墙设置在地质不良地段，如基础下地基中发现滑裂面时，基底应埋置于滑裂面以下，或采取其它措施以防止挡土墙随滑动土体滑动，如滑裂面较大，应验算滑动土体对挡土墙的影响。

5、沿挡土墙长度方向的地面有斜坡时，墙基一般应筑成台阶形。

四、伸缩与沉降缝挡土墙应分段砌筑，每段长度为10-15米，两段间设置伸缩缝。

在地基地质变化处，应设置沉降缝，伸缩缝或沉降缝宽度一般为2-3厘米，缝内可用胶泥填塞；但在渗水量大，冻害严重的地区，宜采用沥青麻筋或沥青木板等材料，沿墙内、外、顶三边填塞，深度不宜小于15厘米，当墙背为填石且冻害不严重时，可仅留空隙，不嵌填料。

M7.5浆砌片石挡土墙施工方案一、工程概况：本项目为城口县G347线(原S301线)内的其中一段，是城口县与万源市相互来往的主要运输干道之一，同时也担负着沿线乡镇的交通运输任务。

该道路已使用10年之久，原路面为沥青、水泥混凝土路面；沿线标准路幅宽度7.5米，路面宽度6.5米，两侧路肩各0.5米，日常由城口县坪坝养护处管养。

由于近些年来城乡规划建设不断增加，来往的重载车、超载车不断增多，现有沥青、水泥混凝土路面出现不同种类的病害，已影响道路的长期稳定发展，存在一定的安全隐患。

二、技术指标：本项目挡墙设计为M7.5浆砌片石路堑挡土墙。

1、挡墙埋深和襟边宽度应满足下列要求：2、挡土墙的具体尺寸和承载力应符合S-14附图要求。

（详图附后）三、施工机械及人员安排：1、施工机械设备见进场设备报验单2、人员安排四、施工计划安排：根据现场情况安排1支施工队伍进行施工，具体施工计划安排见下表五、主要施工方案：1、对材料的要求1.1石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块。

1.2砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。

1.3石砌体可采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过加工的块石，其强度等级均应不低于30Mpa。

1.4石砌体所用砂浆为7.5#水泥砂浆，其品种与强度等级应符合设计要求。

2、施工准备2.1审核图纸，计算放样资料；2.2制作坡度架，准备施工机械设备；2.3现场施工放样，测放控制桩，护桩。

3、片石砌体施工3.1片石基础施工⑴按设计图纸标高、尺寸采用机械开挖基坑，人工配合，当挡土墙内路基为挖方且自然坡度能满足挡土墙内边坡，则挖土顺坡后再行砌筑；当自然坡度不能满足，则需挖台阶，挡墙施工完毕后，按要求分层回填。

⑵砌毛石基础应双面拉线，采用“铺浆法”砌筑（即先铺砂浆，再摆砌石块，最后砂浆填缝、填塞小石块于大缝中）。

M7.5浆砌片石施工工艺(重力式挡土墙,附示意图)M7.5浆砌片石施工工艺一、编制依据1、《建筑结构荷载规范》（GB50009-2001）2、《建筑地基基础设计规范》（GB50007-2002）3、《砌体结构设计规范》（GB50003-2001）4、《建筑边坡工程技术规范》（GB50330-2002）5、《公路工程技术标准》（JTG1301-2003）6、《建筑抗震设计规范》（GB50011-2001）7、《砌体工程施工质量验收规范》（GB50203_2002）二、设计说明挡墙形式根据设计图纸结合现场地形及土质情况确定断面尺寸形式。

=10kpa考虑，因此地面挡墙4米范围内严禁通行重型车地面附加荷载以qk辆，砌筑大型构造物。

保证地面4米范围内荷载控制在10kpa以内。

根据国标《中国地震参数区划图》（GB18306-2001）福建省区域划一览表，本挡墙位置基本烈度为6度，地震动峰值加速度为0.05，基本地震动反应谱特征周期为0.45s。

1、根据现场建筑荷载情况，挡土墙采用重力式挡土墙（直立式）。

如图所示：主要尺寸可分为两种类型（详见施工图纸）。

2、挡土墙基础的埋置深度应符合以下要求：○1、一般土质地基。

在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于800mm，墙趾顶部的土层厚度不小于200mm。

○2、在遇到岩石时，基底要求嵌岩，岩石顶面要求平整。

○3、挡土墙基底纵坡i不宜大于5%.当大于5%时，应在纵向将基础做成台阶式。

台阶高度不宜大于0.5m。

如图所示：3、挡墙构造和防、排水设施。

○1、挡土墙每间隔10～20m应设置一道变形缝（或伸缩缝）。

当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采用较小的变形缝间隔。

另在地基岩性变化处，墙高突变处和与其他建（构）筑物连接处应设沉降缝。

○2、根据现场实际情况，本挡墙设置如图所示排水系统。

泄水孔孔径100mm 左右，间距2～3m，按梅花形布置。

M7.5浆砌片石挡墙施工方案一、施工前的准备工作1、参与工程施工的所有技术员已熟悉了设计文件、图纸及有关资料，掌握了该工序的施工工艺及方法。

2、施工场地的清理、挖掘，以及必要的平整场地等有关作业已完成。

施工范围内的清除淤泥、有机物残渣原地面草皮等清理工作已完成。

二、原材料要求1、石料浆砌石砌筑用石料（主要是片石）选用质地均匀、坚硬、无裂缝、不易风化的石料，石面无风化屑、泥迹、污垢，尽量选用较大的石块砌筑，片石应大致方正，无锋楞凸角，顶面及地面应较为平整，其厚度不宜小于20cm，宽度及长度均不小于其厚度。

2、砂砂采用中粗河砂并应过筛。

砂的质量标准符合相应材料的质量标准，砂的最大粒径不宜超过2.5㎜，砂的含泥量应不大于5%。

3、水泥采用P.C32.5水泥，水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试。

当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。

不同品种的水泥不得混合使用。

三、施工方案及工艺1、挂牌施工施工前必须树立质量意识，坚持挂牌施工，包括砂浆配合比牌、安全标示牌、胸牌、施工标志牌等。

2、测量放线使用“拓普康”全站仪根据设计图纸测设出挡墙的中轴线，并打出控制点，现场用钢尺定出基础的边线并用水准仪测量各点的高程，确定下挖深度，经符合无误后报监理审查认可后进行下到工序的施工。

3、挖基对基坑深度超过2m地段，开挖时为确保开挖作业的安全，首先设置1：1的坑壁坡度，再在基坑四周打入木桩，设立挡土板，防止基坑四周坍塌。

另外，基坑开挖过程中，防止雨水流入或地下水渗出，必须在基础尺寸外侧开挖排水沟和积水坑，配一台潜水泵，以便把积水立即抽排出积水坑外，保证挖基工作在无水情况下安全进行。

基坑开挖至设计标高和几何尺寸满足图纸要求后，通知试验室和监理工程师，用动力触探仪作地基承载力试验，检查是否满足设计要求，若不能满足设计要求，应与监理工程师协商处理方案，直至符合设计要求为止。

路基附属工程施工技术交底单位: 中铁二十一局山西中南部铁路通道ZNTJ-13标项目经理部第四项目分部距4.0m，拱间净距3.0m;其余路堤边坡采用撒草仔种灌木防护，并于路肩处设拦水缘，每格10-15 m设一坡面排水槽集中排水，排水槽采用C15砼预制。

2）DK667+503.36—DK668+225.00左侧设M7.5浆砌片石脚墙，墙高1.5m，埋深0.8m，底宽0.7m，顶宽0.5—0.7m，其余骨架地段坡脚设置M7.5浆砌片石基础，基础高0.8m，埋深0.8m，顶宽0.2m。

2.2骨架护坡防护2.2.1砌体工程要求：1)骨架、镶边均采用M7.5的水泥砂浆砌片石。

2)骨架下面设置1m（右侧）浆砌片石基础与1.5m(左侧) 高脚墙，采用M7.5浆砌片石砌筑。

3）骨架沿线路方向每隔18.4m设伸缩缝一道，缝宽0.02米，缝内用沥青麻筋全断面填塞。

每隔100米砌筑0.6米宽的踏步。

2.2.2混凝土等级：C15 混凝土。

2.2.3施工前应自上而下布置放线、自下而上逐条砌筑骨架，间距不足时调整拱间距在下部增加设拱一道。

2.2.4砌筑基础应按要求挂线放样，基础顶面应平顺。

2.2.5施工前必须清除坡面松动土层，施工前应修整好坡面，必要时进行夯实，凹陷，超挖部分应用与墙身同标号圬工土嵌补，使护坡背与坡面密贴。

2.2.6当使用有层理的石料时，层理应与受力方向垂直。

2.3对石料的要求：2.3.1砌体工程的石料应质地坚硬，不易风化，无裂纹。

石料表面的污渍应予清除。

2.3.2片石的形状不受限制；但其中部厚度不得小于15cm，用作镶面的片石宜表面平整，尺寸较大，边缘厚度不小于15cm。

2.3.3片石的强度应符合要求，不应小于MU40。

2.3.4在最冷月平均气温低于－15度或在－5度——15度的地区使用的石料，其抗冻性指标应分别符合冻融循环25次或15次的要求，且表面无破坏迹象。

2.4对砂浆的要求：2.4.1砌体工程所用的砂浆的强度等级应符合设计要求。
