一类高层综合楼建筑消防设施配置

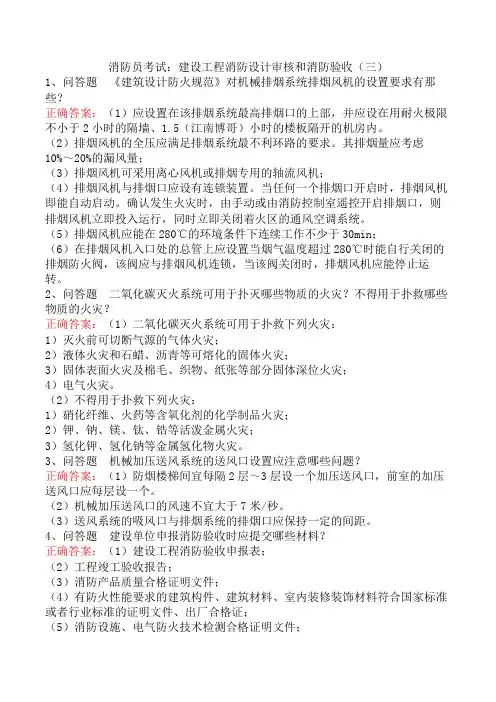

消防员考试：建设工程消防设计审核和消防验收（三）1、问答题《建筑设计防火规范》对机械排烟系统排烟风机的设置要求有那些？正确答案：（1）应设置在该排烟系统最高排烟口的上部，并应设在用耐火极限不小于2小时的隔墙、1.5（江南博哥）小时的楼板隔开的机房内。

（2）排烟风机的全压应满足排烟系统最不利环路的要求。

其排烟量应考虑10%～20%的漏风量；（3）排烟风机可采用离心风机或排烟专用的轴流风机；（4）排烟风机与排烟口应设有连锁装置。

当任何一个排烟口开启时，排烟风机即能自动启动。

确认发生火灾时，由手动或由消防控制室遥控开启排烟口，则排烟风机立即投入运行，同时立即关闭着火区的通风空调系统。

（5）排烟风机应能在280℃的环境条件下连续工作不少于30min；（6）在排烟风机入口处的总管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转。

2、问答题二氧化碳灭火系统可用于扑灭哪些物质的火灾？不得用于扑救哪些物质的火灾？正确答案：（1）二氧化碳灭火系统可用于扑救下列火灾：1）灭火前可切断气源的气体火灾；2）液体火灾和石蜡、沥青等可熔化的固体火灾；3）固体表面火灾及棉毛、织物、纸张等部分固体深位火灾；4）电气火灾。

（2）不得用于扑救下列火灾：1）硝化纤维、火药等含氧化剂的化学制品火灾；2）钾、钠、镁、钛、锆等活泼金属火灾；3）氢化钾、氢化钠等金属氢化物火灾。

3、问答题机械加压送风系统的送风口设置应注意哪些问题？正确答案：（1）防烟楼梯间宜每隔2层～3层设一个加压送风口，前室的加压送风口应每层设一个。

（2）机械加压送风口的风速不宜大于7米/秒。

（3）送风系统的吸风口与排烟系统的排烟口应保持一定的间距。

4、问答题建设单位申报消防验收时应提交哪些材料？正确答案：（1）建设工程消防验收申报表；（2）工程竣工验收报告；（3）消防产品质量合格证明文件；（4）有防火性能要求的建筑构件、建筑材料、室内装修装饰材料符合国家标准或者行业标准的证明文件、出厂合格证；（5）消防设施、电气防火技术检测合格证明文件；（6）施工、工程监理、检测单位的合法身份证明和资质等级证明文件；（7）其他依法需要提供的材料。

一类高层综合楼建筑防火案例分析在现代城市的繁华景象中，一类高层综合楼宛如一座座巍峨的巨人，承载着商业、办公、居住等多种功能。

然而，这些高楼大厦在提供便利与舒适的同时，也面临着严峻的防火挑战。

本文将通过对一个具体的一类高层综合楼建筑防火案例进行深入分析，揭示其中存在的问题，并探讨相应的解决方案。

我们所研究的这栋一类高层综合楼位于城市的核心商务区，总高度超过 100 米，建筑面积达到数万平方米。

它集商场、写字楼、酒店和公寓于一体，人员密集，功能复杂。

首先，让我们来看看该建筑的防火分区划分。

根据相关规范，一类高层综合楼的防火分区面积有严格的限制。

然而，在实际情况中，由于建筑设计的不合理，部分防火分区的面积超出了规定标准。

例如，商场区域的一个防火分区面积达到了 2000 平方米，远远超过了规范允许的 1000 平方米。

这就意味着一旦发生火灾，火势蔓延的范围可能会更大，给扑救和人员疏散带来极大的困难。

其次，疏散通道的设置也存在一些问题。

部分疏散楼梯的宽度不足，难以满足人员疏散的要求。

在紧急情况下，大量人员可能会因为疏散通道的拥堵而无法及时逃生。

此外，疏散指示标志的设置不够清晰和明显，有些甚至被遮挡，导致人员在逃生过程中难以准确找到疏散方向。

消防设施方面，虽然该建筑配备了火灾自动报警系统、自动喷水灭火系统等基本消防设施，但在维护和管理上存在漏洞。

火灾自动报警系统中的部分探测器出现故障，未能及时修复，使得系统的可靠性大打折扣。

自动喷水灭火系统的喷头也有被堵塞的情况，影响了灭火效果。

再看建筑材料的选用，部分区域使用了易燃的装饰材料，增加了火灾发生的风险和火势蔓延的速度。

针对以上问题，我们提出以下解决方案：对于防火分区面积超标的问题，应重新进行划分，通过增设防火墙、防火卷帘等措施，将防火分区的面积控制在规范允许的范围内。

在疏散通道方面，要对宽度不足的楼梯进行改造拓宽，确保能够满足人员疏散的流量要求。

同时，要对疏散指示标志进行全面检查和整改，确保其清晰可见、位置合理。

第二篇消防设施应用案例分析——案例21案例21 一类高层综合楼建筑消防设施配置案例分析一、情景描述10层、地下3层，其中地下部分每层层高均为4m，建筑高度53.80m，总建筑面积67137.48m2。

其中地下部分建筑面积27922.30m2，使用性质为汽车库及设备用房，共计停车474辆；39215.18m2，首层至地上五层使用性质为商场（首层至地上五层的建筑面积共计20000m2），地上六至十层使用性质为餐饮与营业性健身、休闲场所。

该建筑内设有室内、外消火栓系统，湿式自动喷水灭火系统，正压送风系统，机械排烟系统，火灾自动报警系统，消防应急照明，消防疏散指示标志，灭火器，消防电梯等消防设施；消防控制室设在地下一层，消防水泵房设置于地下二层（关注泵房设置要求）。

消防用电为一级负荷，电源从两个不同的区域变电站引入；消防供水从环状市政供水管网引入两条DN300的进水管，并在地块内形成环路。

二、案例说明本案例包含或涉及下列内容：（一）室外消火栓给水系统的设置。

（二）室内消火栓给水系统的设置。

（三）自动喷水灭火系统的设置。

（四）火灾自动报警系统的设置。

（五）防、排烟系统的设置。

（六）消防应急照明与消防疏散指示标志的设置。

（七）建筑灭火器的设置。

（八）消防电梯的设置。

三、关键知识点及依据（一）室外消火栓已在案例17、18详细讲解，不复述。

可以自己计算。

1）根据《建筑设计防火规范》（GB50016-2014，2018年版）第8.1.2条规定，该建筑应设置室外消火栓系统。

2）根据《消防给水及消火栓系统技术规范》（GB50974-2014）第3.3.2条规定，高层民用建筑室外40L/s，室外消火栓的数量应根据室外消火栓的设计流量和保护半径经计算确定，保护半径不应大于150m，每个消火栓的出流量宜按10～15L/s计算，该建筑应设3～4个室外消火栓。

室外消火栓应沿高层建筑四周均匀布置，建筑消防扑救面一侧的室外消火栓数量不宜少于2个，室外消火栓距高层建筑外墙的距离不宜小于5m。

GB5004595版高层民用建筑设计防火规范篇一：GB50045-95(2005版)《高层民用建筑设计防火规范》高层民用建筑设计防火规范 GB50045-95(2005版)关于商业建筑部分摘要·高层建筑高度超过50m或24m以上部分的任一楼层的建筑面积超过1000㎡的商业楼、展览楼、综合楼、电信楼、财贸金融楼；或24m以上部分的任一楼层的建筑面积超过1500㎡的商住楼。

均为一类高层建筑。

·消防控制室宜设在高层建筑的首层或地下一层，且应采用耐火极限不低于2.00h的隔墙和1.5h的楼板于其他部位隔开，并应设直通室外的安全出口。

·地下商店应符合下列规定：1、营业厅不宜设在地下三层及三层以下；2、不应经营和储存火灾危险性为甲、乙类储存物品属性的商品；3、应设火灾自动报警系统和自动喷水灭火系统；4、当商店总建筑面积大于20000㎡时，应采用防火墙进行分隔，且防火墙上不得开设门窗洞口；5、应设防烟、排烟设施，并应符合本规范有关规定；6、疏散走道和其他主要疏散路线的地面或靠近地面的墙面上，应设置发光疏散指示标志。

·高层建筑的底边至少有一个长边或周边长度的1/4且不小于一个长边长度，不应布置高度大于5m,进深大于4.00m的裙房，且在此范围内必须设有直通室外的楼梯或直通楼梯间的出口。

·消防车道1、高层建筑的周围，应设环形消防车道。

当设环形车道有困难时，可沿高层建筑的两个长边设置消防车道。

当高层建筑的沿街长度超过150m或总长度超过220m时，应在适中位置设置穿过高层建筑的消防车道。

有封闭内院或天井的高层建筑沿街时，应设置连通街道和内院的人行通道（可利用楼梯间），其距离不宜超过80m. 2 高层建筑的内院或天井，当其短边长度超过24m时，宜设有进入内院或天井的消防车道。

3消防车道的宽度不应小于4.00m。

消防车道距高层建筑外墙宜大于5.00m，消防车道上空4.00m以下范围内不应有障碍物。

综合楼、商住楼一、消防设施(一)消火栓系统除规范另有规定外，综合楼、商住楼应设置室内、室外消火栓系统。

(二)自动灭火系统1.除规范允许不设或设置其它自动灭火系统的部位外，一类高层综合楼、商住楼及其裙房均应设置自动喷水灭火系统。

2.一般情况下，二类高层综合楼、商住楼的公共活动用房、走道、办公室和旅馆的客房、自动扶梯底部、歌舞娱乐放映游艺场所、可燃物品库房、空调机房、公共餐厅、公共厨房以及经常有人停留或可燃物较多的地下室、半地下室房间等部位，均应设置自动喷水灭火系统。

3.除规范另有规定外，一般情况下，多层综合楼、商住楼内的下列场所应按相关规范要求设置自动灭火系统：a)具有一定规模的生产、储存或经营易燃、可燃物品的场所。

b)具有一定规模的人员密集场所，特别是设置在地下、半地下或四层及四层以上的歌舞娱乐放映游艺场所。

c)性质重要的电力、通信、广电等设备用房及特殊贵重物品库房等。

(三)火灾自动报警系统和消防控制室1.除规范允许不设的部位外，一类高层综合楼、商住楼均应设置火灾自动报警系统。

2.一般情况下，二类高层综合楼、商住楼内的具有一定规模的电子计算机房、可燃物品房、可燃物品库房、营业厅以及经常有人停留或可燃物较多的地下室、性质重要或有贵重物品的房间等场所，应设置火灾自动报警系统。

3.除规范另有规定外，一般情况下，多层综合楼、商住楼的下列场所应按相关规范设置火灾自动报警系统：1)性质重要的设备用房和特殊贵重物品库房。

2)具有一定规模的人员密集场所，特别是设置在地下、半地下或四层及四层以上的歌舞娱乐放映游艺场所等。

4.综合楼、商住楼建筑内可能散发可燃气体、可燃蒸气的场所应设可燃气体报警装置。

5.设有火灾自动报警系统和自动灭火系统或设有火灾自动报警系统和机械防烟、排烟设施的高层综合楼、商住楼，应按相关规范要求设置消防控制室。

(四)防烟、排烟设施和通风、空气调节1.综合楼、商住楼内不具备自然排烟条件的防烟楼梯间、前室、合用前室以及封闭避难层（间），应按规范要求设置加压送风防烟设施。

高层民用建筑设计防火规范第一章总则1.0.1 为了防止和减少高层民用建筑（以下简称高层建筑）火灾的危害，保护人身和财产的安全，制定本规范。

1.0.2 高层建筑的防火设计，必须遵循“预防为主，防消结合”的消防工作方针，针对高层建筑发生火灾的特点，立足自防自救，采用可靠的防火措施，做到安全适用、技术先进、经济合理。

1.0.3 本规范适用于下列新建、扩建和改建的高层建筑及其裙房：1.0.3.1 十层及十层以上的居住建筑（包括首层设置商业服务网点的住宅）；1.0.3.2 建筑高度超过24m的公共建筑。

1.0.4 本规范不适用于单层主体建筑高度超过24m的体育馆、会堂、剧院等公共建筑以及高层建筑中的人民防空地下室。

1.0.5 当高层建筑的建筑高度超过250m时，建筑设计采取的特殊的防火措施，应提交国家消防主管部门组织专题研究、论证。

1.0.6 高层建筑的防火设计，除执行本规范的规定外，尚应符合现行的有关国家标准的规定。

第二章术语2.0.1 裙房skirtbuilding与高层建筑相连的建筑高度不超过24m的附属建筑。

2.0.2 建筑高度buildingaltitude 建筑物室外地面到其檐口或屋面面层的高度，屋顶上的水箱间、电梯机房、排烟机房和楼梯出口小间等不计入建筑高度。

2.0.3 耐火极限durationoffireresistance 建筑构件按时间—温度标准曲线进行耐火试验，从受到火的作用时起，到失去支持能力或完整性被破坏或失去隔火作用时止的这段时间，用小时表示。

2.0.4 不燃烧体non／combustiblecomponent 用不燃烧材料做成的建筑构件。

2.0.5 难燃烧体hard／combustiblecomponent 用难燃烧材料做成的建筑构件或用燃烧材料做成而用不燃烧材料做保护层的建筑构件。

2.0.6 燃烧体combustiblecomponent 用燃烧材料做成的建筑构件。

2.0.7 综合楼multiple／usebuilding 由二种及二种以上用途的楼层组成的公共建筑。

高度超过100m 的综合楼建筑消防设施配置案例分析一、情景描述某综合楼地上52层，地下3层，建筑高度231m，总建筑面积为193159.58 〃。

地下部分为车库和设备用房，地上各层用途为商场、酒店、办公用房等。

每层建筑面积不大于4000 〃。

消防用水分别从二路市政管网各引一路DN300 的进水管，并在综合楼四周环通，环网上设置室外消火栓系统。

综合楼各层均设置室内消火栓给水系统、自动喷水灭火系统、变、配电室、柴油发电机房内设水喷雾灭火系统，室内消防给水系统为临高压给水系统并采用串联消防给水方式供水。

在地下三层、地上十五层避难层、地上三十七层避难层分别设置消防泵房和中间消防水箱，在顶层设大于18m ?高位消防水箱。

通信机房采用七氟丙烷气体灭火系统。

该建筑还设有正压送风系统，机械排烟系统，火灾自动报警系统，消防应急照明，消防疏散指示标志，灭火器，消防电梯等消防设施及器材。

二、案例说明本案例包含或涉及下列内容：（一）室外消火栓给水系统配置。

（二）室内消火栓给水系统配置。

（三）自动喷水灭火系统配置。

（四）水喷雾灭火系统配置。

五）消防水泵、管道和消防水池、水箱（六）气体灭火系统配置。

（七）火灾自动报警系统配置。

（八）防排烟系统配置。

（九）消防电梯配置。

（十）应急照明和疏散指示标志配置。

（十一）建筑灭火器配置。

三、关键知识点及依据该综合楼建筑高度231m,建筑高度超过100m,为一类高层公共建筑。

（一）根据《高层民用建筑设计防火规范》规定，高层建筑必须设置室外消火栓给水系统。

该建筑为一类高层综合楼,其室外消防用水量不应小于30L/S。

室外消火栓的数量应经计算确定，每个室外消火栓的用水量为10L/S〜15L/S，应设2〜3个室外消火栓。

DN300室外消防给水管网布置成环状,不同方向两条进水管引入。

室外消火栓应沿高层建筑四周环形消防通道均匀布置，与综合楼的距离宜为5m〜40m,与路边的距离不宜大于2m，与被保护对象的距离不应大于150m。

高层民用建筑设计防火规范 GB50045-95(2005版关于商业建筑部分摘要·高层建筑高度超过50m或24m以上部分的任一楼层的建筑面积超过1000㎡的商业楼、展览楼、综合楼、电信楼、财贸金融楼；或24m以上部分的任一楼层的建筑面积超过1500㎡的商住楼。

均为一类高层建筑。

·消防控制室宜设在高层建筑的首层或地下一层，且应采用耐火极限不低于2.00h的隔墙和1.5h的楼板于其他部位隔开，并应设直通室外的安全出口。

·地下商店应符合下列规定：1、营业厅不宜设在地下三层及三层以下；2、不应经营和储存火灾危险性为甲、乙类储存物品属性的商品；3、应设火灾自动报警系统和自动喷水灭火系统；4、当商店总建筑面积大于20000㎡时，应采用防火墙进行分隔，且防火墙上不得开设门窗洞口；5、应设防烟、排烟设施，并应符合本规范有关规定；6、疏散走道和其他主要疏散路线的地面或靠近地面的墙面上，应设置发光疏散指示标志。

·高层建筑的底边至少有一个长边或周边长度的1/4且不小于一个长边长度，不应布置高度大于5m,进深大于4.00m的裙房，且在此范围内必须设有直通室外的楼梯或直通楼梯间的出口。

·消防车道1、高层建筑的周围，应设环形消防车道。

当设环形车道有困难时，可沿高层建筑的两个长边设置消防车道。

当高层建筑的沿街长度超过150m或总长度超过220m时，应在适中位置设置穿过高层建筑的消防车道。

有封闭内院或天井的高层建筑沿街时，应设置连通街道和内院的人行通道（可利用楼梯间），其距离不宜超过80m. 2 高层建筑的内院或天井，当其短边长度超过24m时，宜设有进入内院或天井的消防车道。

3消防车道的宽度不应小于4.00m。

消防车道距高层建筑外墙宜大于5.00m，消防车道上空4.00m以下范围内不应有障碍物。

4尽头式消防车道应设有回车道或回车场，回车场不宜小于15m×15m。

消防工程师-高度超过100m的综合楼建筑消防设施配置案例分析二（四）气体灭火系统根据《建筑设计防火规范》(GB 50016-2014)第8.3.9条规定，该高层建筑内的变（配）电室、通信机房宜设置气体灭火系统。

该建筑的气体灭火系统采用组合分配式七氟丙烷全淹没灭火系统，设计压力宜为4.20MPa，设计浓度不应低于8%，喷放时间不应大于8s, 浸渍时间不小于5min。

系统采用自动控制、手动控制和机械应急操作三种启动方式。

（五）火灾自动报警系统1.设置范围根据《建筑设计防火规范》(GB 50016-2014)第8.4.1条规定，该高层建筑应设置火灾自动报警系统。

根据《汽车库、修车库、停车场设计防火规范》(GB 50067-2014)第9.0.7条规定，高层建筑地下车库也应设置火灾自动报警系统。

2.报警系统形式的选择火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

（1）火灾探测报警系统组成：火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成。

功能：能及时、准确地探测被保护对象的初起火灾，并做出报警响应，从而使建筑物中的人员有足够的时间在火灾尚未发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。

（2）消防联动控制系统组成：消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

功能：在火灾发生时，联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散指示系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能。

3.系统适用范围火灾自动报警系统适用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
