塔吊(塔式起重机)的安装及加高简介

目录编制依据：........................................................... 2 .一、工程概况....................................................... 2 .二、安装位置平面和立面图........................................... 2...三、安全管理组织机构图（附后）..................................... 3..四、所选用的塔式起重机型号及性能技术参数 ........................... 4..五、基础和附着装置的设置........................................... 5...六、安装顺序和安全质量要求......................................... 5...七、主要安装部件的重量和吊点位置.................................. 1..0八、安装辅助设备的型号、性能及布置位置 ............................ 1..1九、电源的设置1..1..十、施工人员的配置................................................. 1..1.十一、吊索具和专用工具的配置..................................... 1..2.十二、安装工艺程序............................................... 1..2.十三、安全装置的调试............................................. 1..3.十四、重大危险源和安全技术措施................................... 1 (4)十五、塔式起重机的安全检查措施................................... 1 (5)十六、塔式起重机安装后的验收..................................... 1..5.编制依据：现场勘查建筑施工安全检查标准《JGJ59-2011》建筑机械使用安全技术规程《JGJ33-2001》施工现场临时用电安全技术规范《JGJ46-2005》建筑施工高处作业安全技术规范《JGJ80-91》塔式起重机混凝土基础工程技术规程《JGJ/T187-2009 》建筑施工起重机安装、使用、拆卸安全技术规程JGJ215-2010 混凝土预制拼装塔机基础技术规程《JGJ/T197-2010 》一、工程概况工程名称：工程地址：塔吊规格：QTZ80建筑高度：21.4m结构形式：框架结构二、安装位置平面和立面图（具体位置见下图）平面布置图三、安全管理组织机构图（附后）四、所选用的塔式起重机型号及性能技术参数五、基础和附着装置的设置一、基础技术条件（1）、基础采用租赁预制混凝土基础，混凝土基础及垫层由租赁单位提供计算书和基础施工方案，塔吊基础垫层厚度250mm, C25混凝土，预制基础由租赁单位现场负责组装和调试。

塔吊安装操作步骤及注意事项
一.基本安装步骤：
第一步：选择合适的塔吊安装地点，测量土质，计算土地承受压力从而决定固定基础的面积大小（我方之前给出的图纸，但对方的土地承受力达不到，而后加大了基础的面积原因如此）
第二步：制作固定基础，施工方会根据基础的尺寸埋出固定基础的立方坑，然后浇筑混凝土，接下来把混凝土预埋件(脚柱、地脚螺栓等)安放到里面，地脚露出来，预埋的同时要测量四个脚的水平度和垂直度，保证固定基础的质量。

第三步：安装标准节，进行基础节与地脚的连接，然后安装合适高度的标准节。

（到10几米的高度都可以，其余的标准节用爬升套架顶升的方式安装）第四步：安装爬升套架。

第五步：安装回转机构。

（回转机构上下支座的安装和拼装在地面完成）
第六步：安装塔尖。

第七步：安装平衡臂（后臂）。

安装完平衡臂吊取配重至平衡臂，不会吊所有的配重，只先配一块到两块配重，其余配重等起重臂安装好后在加上。

（在地面先完成起升机构和平衡臂的安装）平衡臂吊装完成后，安装电控箱，第八步：安装驾驶室，。

安装完驾驶室电工完成塔吊主要电路部分接线（也可以最后安装，根据赵工的意见为主）
第九步：安装起重臂。

安装完起重臂后将剩余配重依次至于平衡臂。

（安装前在地面完成变幅小车和起重臂的拼装）
第十步：穿钢丝绳和吊钩。

第十一步：接电，调节司机室内的线路，安装调节多个限位（起升高度限位，力矩限位，小车限位）
第十二步：加标准节及设备调试。

根据中建施工方的需求将塔吊升至规定的位置后进行合理调试。

第十三步：培训驾驶员和进行第三方检测，出具第三方检测报告。

塔式起重机安装、加节、附着、拆卸方案一、工程概况工程名称：工程地址：施工单位：XXX集团有限公司监理单位：XX建设监理有限公司工程高度：66.75米工程规模：总建筑面积：27246.49 平方二、塔机概况1、拟安装 1 台塔式起重机2、塔式起重机型号：QTZ80（TC6012-6）三、编制依据本方案主要依据以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计方案》（GB5007-2002）《建筑结构荷载规范》（GB50009-2001）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-2002）《建筑桩基技术规范》（JGJ94-2008）《塔式起重机使用说明书》塔机技术性能及外观尺寸四、基础施工1、根据现场情况，QTZ80（TC6012-6）塔吊安装采用预埋螺栓固定式，拟采用基础尺寸采用5000mm×5000mm×1600mm，依据说明书对基础的计算结果，基础设计对地面平均压力为2.0×105 Pa以上，本工程选取持力层载力应可以满足施工需要。

2、塔吊基础砼设计标号为C３5。

根据岩土勘察报告，塔吊基础持力层地基承载力无法满足塔吊安装要求，故拟将塔吊基础由天然基础改为桩基，桩基选用与工程桩型号相同的桩4根直径400预应力管桩，桩距4000mm，单桩承载力特征与工程桩相同为900KN。

五、安装人员组成六、安装场地要求1、塔吊基础旁边至少留有15m×65m的空旷平地，方便25t汽车起重机进出作业，有足够的耐力。

现场地面情况为水泥板夹层符合要求。

2、电源配置合理、安全、方便，与塔吊安装相距不得超过8m。

3、禁止无关人员、车辆在安装场地内行走或留滞。

七、塔吊安装1、安装场地必须清开障碍物，并保证移动汽车吊通道及工作场地符合工作要求。

经过汽车吊的人员到现场勘查。

场地符合要求。

2、移动式汽车吊采用25t汽车吊。

塔吊施工方案(QTZ40)
在建筑施工中，塔吊是一种常用的起重设备，能够有效地提高工程施工效率。

本文将介绍一种适用于QTZ40型塔吊的施工方案。

塔吊基本信息
QTZ40型塔吊是一种自升塔式起重机械，具有起重能力强、稳定性好等特点。

其主要技术参数包括工作半径为40米、最大起重力矩为400kN·m、最大起重量为4吨等。

施工方案概述
1.塔吊安装
–在施工现场确定塔吊的安装位置，并按照相关规范要求进行基础的浇筑和固定。

–将塔吊各部件逐步组装好并进行调试，确保其正常运转。

2.施工过程
–在进行起重作业前，应对塔吊进行全面检查，并确保其操作正常。

–根据具体的施工计划，合理安排塔吊的工作时间和工作范围，以确保施工效率和安全。

–在进行起重作业时，应注意配合指挥操作，确保吊装物体平稳落地，避免发生意外。

3.施工结束
–施工结束后，应对塔吊进行全面清洁，并进行日常维护保养工作，以延长其使用寿命。

–拆卸塔吊前，应根据规范要求逐步进行拆卸操作，并注意安全防护措施。

施工注意事项
•安全第一
–在进行塔吊施工时，必须严格遵守相关安全规范，确保施工过程中不发生安全事故。

•合理利用
–在施工过程中，应根据具体情况合理利用塔吊的起重能力，确保施工的高效进行。

•定期维护
–塔吊在施工结束后，需要进行定期维护和保养，以保证其正常的使用效果。

结语
适用于QTZ40型塔吊的施工方案是保证施工效率和安全的重要保障。

通过本文的介绍，希望能够为相关施工人员提供一定的参考和指导，确保塔吊在施工过程中能够稳定高效地运行。

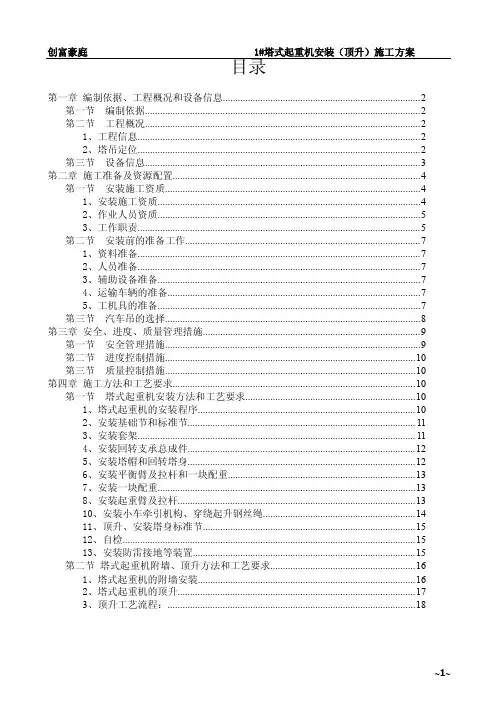

目录第一章编制依据、工程概况和设备信息 (2)第一节编制依据 (2)第二节工程概况 (2)1、工程信息 (2)2、塔吊定位 (2)第三节设备信息 (3)第二章施工准备及资源配置 (4)第一节安装施工资质 (4)1、安装施工资质 (4)2、作业人员资质 (5)3、工作职责 (5)第二节安装前的准备工作 (7)1、资料准备 (7)2、人员准备 (7)3、辅助设备准备 (7)4、运输车辆的准备 (7)5、工机具的准备 (7)第三节汽车吊的选择 (8)第三章安全、进度、质量管理措施 (9)第一节安全管理措施 (9)第二节进度控制措施 (10)第三节质量控制措施 (10)第四章施工方法和工艺要求 (10)第一节塔式起重机安装方法和工艺要求 (10)1、塔式起重机的安装程序 (10)2、安装基础节和标准节 (11)3、安装套架 (11)4、安装回转支承总成件 (12)5、安装塔帽和回转塔身 (12)6、安装平衡臂及拉杆和一块配重 (13)7、安装一块配重 (13)8、安装起重臂及拉杆 (13)10、安装小车牵引机构、穿绕起升钢丝绳 (14)11、顶升、安装塔身标准节 (15)12、自检 (15)13、安装防雷接地等装置 (15)第二节塔式起重机附墙、顶升方法和工艺要求 (16)1、塔式起重机的附墙安装 (16)2、塔式起重机的顶升 (17)3、顶升工艺流程： (18)第一章编制依据、工程概况和设备信息第一节编制依据1、《塔式起重机说明书》（设计图纸、主要参数、技术要求）；2、《塔式起重机说明书》（起重特性）；3、《建筑塔式起重机安装、使用、拆卸安全技术规程》JGJ215-2010；4、《建筑施工高处作业安全技术规范》；5、《起重设备常用数据手册》；6、《重型设备吊装手册》；7、建筑设计和工程平面图；8、施工组织总设计；9、工人技术状况和施工习惯；10、施工现场情况，包括场地、道路、障碍等。

第二节工程概况1、工程信息工程位于惠州市大亚湾比亚迪汽配厂正对面，龙海三路旁。

塔式起重机安装、拆卸专项施工方案目录一、工程安装概况及设备性能 (4)1、工程概况 (4)2、塔式起重机主要技术参数： (4)二、塔式起重机的安装、加高顶升、拆卸、使用施工方案编制及执行依据 (4)三、拆装及加高顶升程序及施工准备工作 (5)（一）安装程序及安装工艺流程： (5)（二）加高顶升程序： (5)（三）拆卸程序： (5)（四）施工准备工作 (6)四、塔机的安装、顶升加高、拆卸工艺与方法 (9)（一）塔机的安装工艺与方法 (9)金属结构部分安装的工艺与方法 (9)（二）加高顶升的工艺与方法 (11)（三）电气装置的安装 (13)（四）控制系统部分安装的工艺与方法 (13)(五) 拆卸的工艺与方法 (18)1、降塔作业 (18)2、基本塔机的拆卸 (19)五、塔机安装质量保证措施 (20)（一）建立完善的质量保证体系 (20)（二）质量控制主要依据 (20)（三）质量控制程序及重点 (20)（四）关键部位的质量保证措施 (21)六、安全技术措施 (22)（一）建立安全组织机构 (22)（二）安装前准备 (23)（三）安装过程中的安全措施 (23)七、塔式起重机的验收 (25)八、塔式起重机的安全使用要求 (25)一、工程安装概况及设备性能1、工程概况工程名称：XXXX工程地点：XXXX施工单位：XXXX建筑面积：XXXX2、塔式起重机主要技术参数：1）塔机型号：XXXX2）生产厂家：XXXX3）最大起升高度为：141.3m（附着式）4）起重臂长度：56m；平衡臂长度：12.24m；平衡重：15300Kg5）最大起重量：6000 kg（16.25m内）；端部额定起重量：1000 kg；二、塔式起重机的安装、加高顶升、拆卸、使用施工方案编制及执行依据1、国家有关塔式起重机的国家有关法规、技术标准和规范、规程：（1）GB50278—2010《起重设备安装工程施工及验收规范》（2）GB/T9462—99《塔式起重机技术条件》（3）GB5144—94《塔式起重机安全规程》（4）GB/T5031—94《塔式起重机性能试验》（5）GB8196—87《机械设备防护安全要求》（6）JGJ33—2012《建筑机械使用安全技术规程》（6）JGJ59—11《建筑施工安全检查标准》（7）JGJ46—2005《施工现场临时用电安全技术规范》2、塔机的使用、安装和拆卸说明书，整机、部件的装配图，电气原理及接线图等。

原來塔吊起重机是这样升高的，得知真相后感觉认知都被颠覆了！原來塔吊起重机是这样升高的，得知真相后感觉认知都被颠覆了！起重机是建筑施工常见的大型设备，使用吊钩或其他取物装置吊挂重物，用于物料的垂直和水平输送构件的安装，进行升降与运移等循环性作业的机械。

起重机有很多种，今天要介绍的是一种叫做「塔吊」的起重机(塔式起重机)，经常可以在建筑工地看到它的存在，并随著建筑楼层的需要而不断升高，你可能会以为塔吊是透过其他器械让自己升高，但是今天你将了解到一个有趣的事实，其实塔吊是自己升高的！塔吊本身有自己的一个升套架，把物件加高或搬移的过程中，透过人员操作将升套架上移，建筑与升套架之间便会留出空位，在将物件放置在这个空间，完成建筑加高的动作，所以塔吊是自己向上升高，没依靠其他机器辅助喔！在塔吊上升的过程中，会挪出一个空间供物件放置进去！一旁的吊挂设备会往下吊一个物件上来，慢慢进行加高的动作！随著物件不断加入，塔吊的高度也在不断升高。

以前装过8层的卷扬机，就是靠身的辅助从下往上升的。

以前从来都不知道「塔吊」是自己升高的，以为是有其他机器在一旁辅助，太过低估建筑这个行业还有机器的功用了，这完全是人类的智慧结晶啊！也为自己空空的脑袋上了一课。

相信有很多人都还不知道塔吊升高的原理，分享出去，让大家长长知识吧！小时候经常爬树，附近有一个40米的塔吊，地上看一点也不高，爬上去以后吓尿了！站上面感觉好高，风一吹还晃.能安装塔吊的胆子不是一般的大，在十几米高空摇晃着作业，晕高的我，只是站在下边看都紧张的手脚出汗。

..我在库尔勒见过一台动臂吊，塔身中间直接设计了一个升降机，就是施工电梯啦！塔吊司机上下班都是用电梯的，不用爬的。

就那动臂吊直接把一台25吨的汽车吊吊到了楼顶，就没下来过，等到工程结束再吊下来。

搭机我租出去二个，有些工程没做玩，钱都收不到，那些开塔机的人每天上班都没有任何东西帮助下爬上去几百米，玩成作业，只有一个对讲机，下面指挥员也有一个在下面指挥..塔司也不是天天从底下爬上去的，是坐施工电梯到顶层再爬一段，现场施工表示原理很简单，就是不敢上去..工地塔吊臂的最前端有个钢丝滑轮，钢丝有时候会从滑轮里冒出来，你自己要爬到头去把那个钢丝弄回去。

目录一、概述……………………………………………………….1页二、作业要求………………………………………………… 2页三、准备工作…………………………………………………. 3页四、安装附着框及附着拉杆程序……………………………3页五、顶升加节………………………………………………… 3页六、顶升时注意事项………………………………………… 5页七、安全技术措施………………………………………… 5页一：概述：1、工程概况：工程名称：东华村工程地址：陇田镇施工单位：广东新潮建设有限公司监理单位：广东鲁班行技术管理有限公司安装单位：1#型号及出厂编号：备案编号：安装轴位：总安装高度：70.2 米二、塔机的基本情况（1）1#塔机为长沙中联重工科技发展股份有限公司生产的型号为QTZ80(TC5610-6)附着式塔式起重机，附着式最大高度可达220m，最大独立高度为40.5 m，在使用时，若起升高度超过最大独立高度时，则必须采用附着措施，采用附着并确定塔机垂直后根据施工需要方可持续加节顶升。

（2）塔机基础在地面正负零以下处1#塔机安装顶升到70.2米高度方可满足该工程需要，采用附着2道，基础节1节，标准节24节。

顶升完毕塔机与建筑物吊载空间为大于6米，足可满足施工需要。

根据该塔机技术性能参数与该工程施工数据及防台风措施。

我司根据厂家说明书及施工现场的要求特设置附着2道。

二、作业要求：1、根据施工要求，1#塔机目前使用高度为25.4米，按厂家设计自由高度为40.5米再进行附着安装，塔身悬臂高度应不大于36.55米。

按施工现场的实际情况、为工程的安全考虑，需加强附着的密度，在28米处加第一道附着，在43米处加第二道附着。

本次分三次顶升：第一次顶升加高从25.4米加高到36.6米，第二次从36.6米加高到53.4米，第三次从53.4米加高到70.2米。

2、本塔机附着连接方式，采用附着杆由原厂配置，通过拉杆伸缩调节及调节头调节对塔机附着配套框架与建筑物上的预埋铁板用直径50mm的销轴相连接固定。
