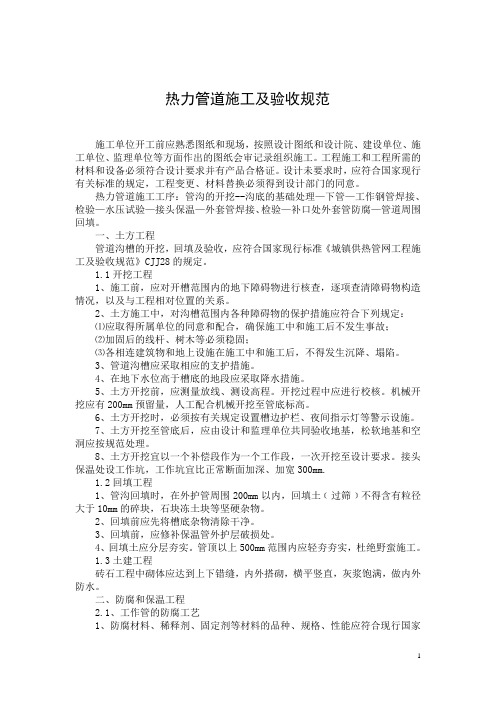

热力管道施工及验收规范施工单位开工前应熟悉图纸和现场，按照设计图纸和设计院、建设单位、施工单位、监理单位等方面作出的图纸会审记录组织施工。

工程施工和工程所需的材料和设备必须符合设计要求并有产品合格证。

设计未要求时，应符合国家现行有关标准的规定，工程变更、材料替换必须得到设计部门的同意。

热力管道施工工序：管沟的开挖--沟底的基础处理—下管—工作钢管焊接、检验—水压试验—接头保温—外套管焊接、检验—补口处外套管防腐—管道周围回填。

一、土方工程管道沟槽的开挖，回填及验收，应符合国家现行标准《城镇供热管网工程施工及验收规范》CJJ28的规定。

1.1开挖工程1、施工前，应对开槽范围内的地下障碍物进行核查，逐项查清障碍物构造情况，以及与工程相对位置的关系。

2、土方施工中，对沟槽范围内各种障碍物的保护措施应符合下列规定：⑴应取得所属单位的同意和配合，确保施工中和施工后不发生事故；⑵加固后的线杆、树木等必须稳固；⑶各相连建筑物和地上设施在施工中和施工后，不得发生沉降、塌陷。

3、管道沟槽应采取相应的支护措施。

4、在地下水位高于槽底的地段应采取降水措施。

5、土方开挖前，应测量放线、测设高程。

开挖过程中应进行校核。

机械开挖应有200mm预留量，人工配合机械开挖至管底标高。

6、土方开挖时，必须按有关规定设置槽边护栏、夜间指示灯等警示设施。

7、土方开挖至管底后，应由设计和监理单位共同验收地基，松软地基和空洞应按规范处理。

8、土方开挖宜以一个补偿段作为一个工作段，一次开挖至设计要求。

接头保温处设工作坑，工作坑宜比正常断面加深、加宽300mm.1.2回填工程1、管沟回填时，在外护管周围200mm以内，回填土﹝过筛﹞不得含有粒径大于10mm的碎块，石块冻土块等坚硬杂物。

2、回填前应先将槽底杂物清除干净。

3、回填前，应修补保温管外护层破损处。

4、回填土应分层夯实。

管顶以上500mm范围内应轻夯夯实，杜绝野蛮施工。

1.3土建工程砖石工程中砌体应达到上下错缝，内外搭砌，横平竖直，灰浆饱满，做内外防水。

CJJ28-2014城镇供热管网工程施工及验收规范城镇供热管网工程施工及验收规范（CJJ28-2014 ）1总贝V，保证工程质量，制定本规范。

1. 0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1工作压力小于或等于1.6MPa,介质温度小于或等于350C的蒸汽管网；2工作压力小于或等于2.5MPa,介质温度小于或等于200E的热水管网。

，并应制定相应的环境保护措施。

，应符合国家现行相关标准的规定。

，尚应符合国家现行有关标准的规定。

2施工准备2. 1 一般规定，确定项目组织机构及管理体系。

，并应经有关单位审批后方可组织施工。

，并应经专家论证。

，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。

2.2技术准备，并应进行图纸会审和设计交底会。

，了解工程用地、现场地形、道路交通以及邻近的地上、地下建（构）筑物和各类管线等情况。

2. 3物资准备，且应有产品合格证明文件。

，并应组织进场检验，办理验收手续。

2. 4安全措施，并应经有关单位审批通过后方可进行施工。

，设置安全防护设施。

安全防护设施应可靠、完整，警示标志应醒目。

2.4.3施工现场夜间必须设置照明、警示灯和具有反光功能的警示标志。

，并应符合下列规定：1围挡高度不得小于1.8m；2护栏高度不得小于1.2m。

，作业人员应佩戴安全带（绳）1直梯高度不宜大于5m直梯踏步高度宜为300mm梯子净宽不宜小于400mm当直梯高度大于2m时应加设护笼；当直梯高度大于5m 时应加设休息平台，休息平台面积不宜小于1.5m2。

2斜梯的垂直高度不宜大于5m，宽度不宜小于700mm坡度不宜大于60°。

踏步高度不宜大于250mm宽度不宜小于250mm梯道临边一侧应设护栏，高度应为1.2m，立柱水平距离不宜大于2n,横杆间距应为500m叶600mm并应设置护网。

3梯子上端及梯脚应安置牢固，梯子上端应设置高度为1.0m?1.2m的扶手。

城镇供热管网工程施工及验收规范（CJJ28-2014）1 总则1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。

1．0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1 工作压力小于或等于1.6MPa，介质温度小于或等于350℃的蒸汽管网；2 工作压力小于或等于2.5MPa，介质温度小于或等于200℃的热水管网。

1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。

1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。

1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2 施工准备2．1 一般规定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。

2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。

2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。

2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。

2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。

2．2 技术准备2.2.1工程开工前应进行设计交底。

2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。

2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。

2.2.4工程开工前应结合工程情况对施工人员进行技术培训。

2．3 物资准备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。

2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。

城镇供热管网工程施工及规范（CJJ 28-2004)目录前言 (2)1 总则 (3)2 工程测量 (3)2。

1 一般规定 (3)2。

2 定线测量 (3)2．3 水准测量 (3)2．4 竣工测量 (4)2．5 测量允许偏差 (4)3 土建工程及地下穿越工程 (5)3．1 开挖工程 (5)3．2 土建结构工程 (5)3．3回填工程 (10)3．4地下穿越工程 (11)4焊接及检验 (12)4．1 一般规定 (12)4．2 焊接准备 (12)4．3 焊接 (16)4．4焊接质量检验 (17)5管道安装及检验 (18)5．1 一般规定 (18)5．2 管道加工和现场预制管件制作 (19)5．3 管道支、吊架安装 (22)5．4 管沟和地上敷设管道安装 (22)5．5 直埋保温管道安装 (23)5．6 法兰和阀门安装 (25)5．7补偿器安装 (25)6 热力站、中继泵站及通用组装件安装 (27)6．1 一般规定 (27)6．2 站内管道安装 (27)6．3 站内设备安装 (28)6．4通用组装件安装 (30)7 防腐和保温工程 (31)7．1 防腐工程 (31)7．2 保温工程 (33)7．3保护层 (34)8试验、清洗、试运行 (35)8．1 试验 (35)8．2 清洗 (36)8．3试运行 (37)9 工程验收 (38)9．1 一般规定 (38)9．2 竣工验收 (38)9．3 工程质量验收方法 (39)条文说明中华人民共和国建设部公告第283号建设部关于发布行业标准《城镇供热管网工程施工及验收规范》的公告现批准《城镇供热管网施工及验收规范》为行业标准,编号为CJJ 28—2004，自2005年2月1日起实施。

其中，第3．1．3、3．1．9、 3．1．13、 3．4．3、 4．4．4 (4)、 6．4．5 （5)、8．1．8、 8。

2．6（2）条（款)为强制性条文,必须严格执行。

原行业标准《城镇供热管网工程施工及验收标准》OJ28—89和《城市供热管网工程质量检验评定标准》CJJ 38—90同时废止。

城镇供热管网工程施工及验收规（CJJ28-2014）1 总则1.0.1为规城镇供热管网工程的施工及验收，保证工程质量，制定本规。

1．0.2本规适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1 工作压力小于或等于1.6MPa，介质温度小于或等于350℃的蒸汽管网；2 工作压力小于或等于2.5MPa，介质温度小于或等于200℃的热水管网。

1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。

1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。

1.0.5城镇供热管网工程施工及验收除应符合本规外，尚应符合国家现行有关标准的规定。

2 施工准备2．1 一般规定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。

2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。

2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。

2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。

2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。

2．2 技术准备2.2.1工程开工前应进行设计交底。

2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。

2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。

2.2.4工程开工前应结合工程情况对施工人员进行技术培训。

2．3 物资准备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。

2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。

2．4 安全措施2.4.1施工前应编制安全技术措施方案和应急预案，并应经有关单位审批通过后方可进行施工。

城镇供热管网工程施工及规范(CJJ 28—2004）目录前言 (2)1 总则 (3)2 工程测量 (3)2.1 一般规定 (3)2.2 定线测量 (3)2．3 水准测量 (3)2．4 竣工测量 (4)2．5 测量允许偏差 (4)3 土建工程及地下穿越工程 (5)3．1 开挖工程 (5)3．2 土建结构工程 (5)3．3回填工程 (10)3．4地下穿越工程 (11)4焊接及检验 (12)4．1 一般规定 (12)4．2 焊接准备 (12)4．3 焊接 (16)4．4焊接质量检验 (17)5管道安装及检验 (18)5．1 一般规定 (18)5．2 管道加工和现场预制管件制作 (19)5．3 管道支、吊架安装 (22)5．4 管沟和地上敷设管道安装 (22)5．5 直埋保温管道安装 (23)5．6 法兰和阀门安装 (25)5．7补偿器安装 (25)6 热力站、中继泵站及通用组装件安装 (27)6．1 一般规定 (27)6．2 站内管道安装 (27)6．3 站内设备安装 (28)6．4通用组装件安装 (30)7 防腐和保温工程 (31)7．1 防腐工程 (31)7．2 保温工程 (33)7．3保护层 (34)8试验、清洗、试运行 (35)8．1 试验 (35)8．2 清洗 (36)8．3试运行 (37)9 工程验收 (38)9．1 一般规定 (38)9．2 竣工验收 (38)9．3 工程质量验收方法 (39)条文说明中华人民共和国建设部公告第283号建设部关于发布行业标准《城镇供热管网工程施工及验收规范》的公告现批准《城镇供热管网施工及验收规范》为行业标准，编号为CJJ 28—2004，自2005年2月1日起实施.其中，第3．1．3、3．1．9、 3．1．13、 3．4．3、 4．4．4 (4）、 6．4．5 (5)、8．1．8、 8。

2．6(2）条(款）为强制性条文,必须严格执行。

原行业标准《城镇供热管网工程施工及验收标准》OJ28—89和《城市供热管网工程质量检验评定标准》CJJ 38—90同时废止。

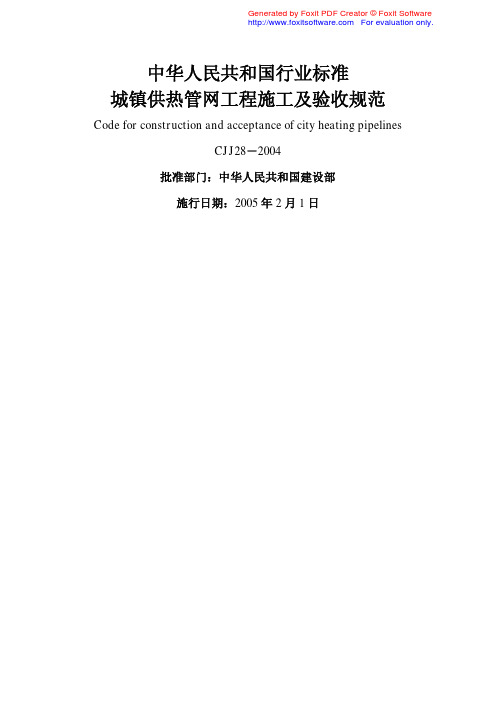

城镇供热管网工程施工及验收规范Code for construction and acceptance of city heating pipelines标准号：CJJ28-2004/J372-2004发布日期：2004年12月02日实施日期：2005年02月01日发布单位：中华人民共和国建设部出版单位：中国建筑工业出版社★摘要: 为提高城镇供热管网工程的施工水平，保证工程质量，制定本规范。

本规范适用于工作压力不大于1.6MPa、介质温度不高于350℃的蒸汽管网和工作压力不大于2.5MPa，介质温度不高于200℃的热水管网。

城镇供热管网工程施工及验收，除应符合本规范外，尚应符合国家现行有关强制性标准的规定。

★Summary: In order to improve the construction level of city heating pipelines and insure the engineering quality, we constitute this code. It is applicable to the steam pipelines and hot water pipelines, whose working press does not exceed1.6MPa and2.5MPa respectively，and the medium temperatures are respectively not more than 350℃and 200℃. Expect for this code, the construction and acceptance of city heating pipelines should also accord to other forcible respect standards that are being enforced at present.总则1.0.1 为提高城镇供热管网工程的施工水平，保证工程质量，制定本规范。

供热联网技术协议供热单位：新民市福源热力有限公司（甲方）用热单位：（乙方）乙方开发建设的“”住宅小区，与甲方的福源热源厂采暖联网，为保证供暖运行安全稳定，经甲乙双方友好协商，就乙方施工的二次网、单体建筑及换热站供暖系统相关技术要求达成以下协议条款：（一）、二级网技术要求1、设计参数供水设计温度t g=60℃、回水设计温度t h=40℃，设计压力P=1.6MPa。

；地热和空调供暖系统的二级网参数根据实际情况具体确定２、管材技术要求Q235-A，公称直径DN≥200用螺旋缝电焊接钢管；公称直径DN＜200用无缝钢管，详见表一。

３、管道连接方式管道除与法兰阀门法兰连接外，均为焊接，焊条型号E4303，焊接质量应符合《城市供热管网工程施工及验收规范》（CJJ２８—89）。

４、保温技术要求管道保温材料采用预制聚氨酯硬质泡沫，性能要求见表二，外保护层采用高密度聚乙烯，接头现场发泡，热熔套接口，管件保温预制。

其管径及公差应满足EN253或CJ/T114-2000要求。

施工要求表面平整光滑，其性能见表三。

二级网预制保温管数据表表一高密度聚乙烯技术性能表表三５、井室及阀门技术要求主干线重要部位及各支线必须设置截断井和支线阀门井，单元入口设入户井、末端设置吐水井。

井室技术要求——井室空间要求满足施工及检修要求；砖混砌筑或整体井室，并根据实际情况满足承重需要；内外防水；过墙套管严格按照规范施工，不得有泄漏；设置一个井口；靠近内设集水坑和爬梯。

截断井设置原则——在各支线管道之前设置截断井，内设截断阀门、循环管及阀门，泄水阀门。

泄水阀门设置在截断阀门之前。

设置压力表和温度计。

支线井设置原则——在主干线分支处设置支线井，内设支线阀门、循环管及阀门，泄水阀门、手动调节阀门。

泄水阀门设置在支线阀门之前。

设置压力表表座和不设置温度计。

入户井设置原则——在单元进户设置入户井，内设入户阀门、循环管及阀门，泄水阀门、手动调节阀门。

泄水阀门在入户阀门前、后均设置。

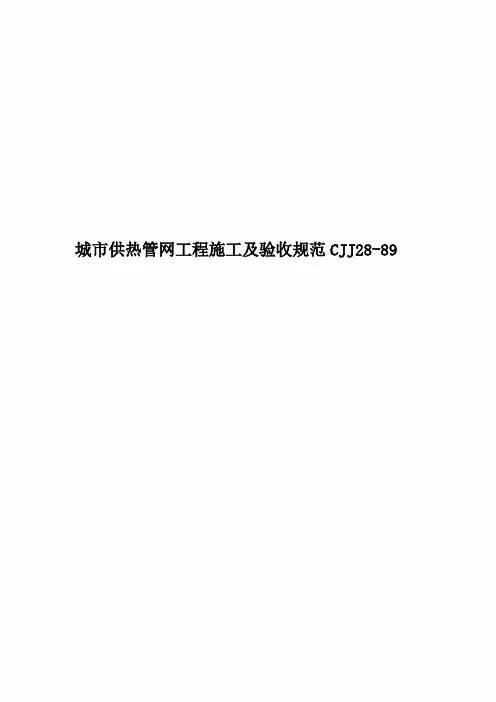

城市供热管网工程施工及验收规范CJJ28-89城市供热管网工程施工及验收规范CJJ28-89第一章总则第1.0.1条为保证城市供热管网工程的施工质量特制定本规范。

第1.0.2条本规范适用于城市供热管网工程的施工及验收。

供热管网的工作参数限定为：一、工作压力P≤16 ×98.1kPa ，介质温度T≤350 ℃的蒸汽管网；二、工作压力P≤25 ×98.1kPa ，介质温度T≤200 ℃的热水管网。

注：本规范中的压力均指表压力。

用乘积表示的压力数值，前边的被乘数是表压力数。

第1.0. 3条供热管网中压力容器的制造、检验和安装，应符合国家劳动总局现行《压力容器安装监察规程》和本规范的规定。

第1.0.4条在地震区、湿陷性黄土地区、巷道区、流砂层地区和腐蚀性土地区建设供热管网工程，除执行本规范外，尚应符合国家现行各专项规范的规定。

第1.0.5条供热管网工程应按设计施工，材料代用及必须进行变动时应得到设计部门同意。

第1.0.6条供热管网工程应按国家规定的基木建设管理程序进行管理，工程的总承包单位应得到按规定程序批准的下列文件：一、批准供热管网工程建设项目的文件；二、各个设计阶段的设计图纸和技术文件；三、工程投资、设备、材料的概算；四、建设单位和设计单位应转交的其他文件。

第1.0.7条供热管网工程应按施工组织设计组织施工，单项工程应有施工组织设计或技术措施。

对市容、交通和人民生活有重大影响的部位，应做好施工前的各项准备工作。

第1.0.8条各专业施工单位之间，同专业的各工序之间，均应进行交接验收成交接检查，前一工序的不合格部位，必须由原施工单位返修合格。

第1.0.9条总承包单位必须保证承重结构和受力结构在工作状态下的安全，保证焊接、防腐、保温和设备安装工程的质量。

上述工程质量应由当地工程质量管理部门作出评定结论。

第1.0.10条施工中必须保证管网附近建筑物的稳定，保护其它设施的正常工作及安全。
