外墙保温隔热涂料配方

反射隔热涂料配方原料与制作方法一、配方原料。

1. 基料。

- 乳液可是个关键角色哦。

丙烯酸乳液就很不错呢，它能让涂料有很好的成膜性。

就像盖房子的地基一样，它能把其他原料都团结在一起。

而且丙烯酸乳液比较环保，对环境和使用的人都很友好。

2. 颜填料。

- 颜料方面，钛白粉是个超级明星。

它特别白，能很好地反射光线，就像穿了白色衣服在大太阳下会感觉比穿黑色衣服凉快一样的道理。

钛白粉的遮盖力也很强，一点点就能发挥很大的作用。

- 填料呢，像空心玻璃微珠就很有趣。

它是空心的，里面有空气，就像一个个小小的隔热气囊。

这些微珠可以有效地阻止热量的传递，让涂料的隔热效果大大提升。

还有陶瓷微珠也可以用，它的隔热性能也相当不错呢。

3. 功能性助剂。

- 分散剂不能少呀。

它就像一个小管家，能让颜料和填料均匀地分散在乳液里。

如果没有分散剂，那些颜料和填料就会抱成一团，涂料就没法均匀地涂在墙上啦。

- 消泡剂也很重要。

在搅拌涂料的过程中，很容易产生气泡，就像吹泡泡一样。

但是这些气泡在涂料里可不好，会影响涂料的质量。

消泡剂就能把这些讨厌的气泡都消灭掉，让涂料表面光滑平整。

- 增稠剂可以调整涂料的黏度。

如果涂料太稀，涂上去就会流得到处都是；如果太稠，又很难涂开。

增稠剂就能让涂料的黏度刚刚好，就像厨师调整菜肴的浓稠度一样。

二、制作方法。

1. 混合搅拌。

- 先把乳液倒进搅拌桶里，这就像拉开了一场大聚会的序幕。

然后慢慢地加入分散剂，一边加一边搅拌。

搅拌的速度不要太快也不要太慢，就像跳舞一样，要有个合适的节奏。

- 接着把钛白粉和填料慢慢地加进去。

这时候要特别小心哦，就像给蛋糕加配料一样，要一点一点来，确保它们能均匀地分散在乳液里。

如果一下子倒进去太多，就可能会结块。

2. 添加助剂。

- 等颜料和填料都搅拌均匀了，就可以加入消泡剂啦。

消泡剂加进去后，要继续搅拌一会儿，让它充分发挥作用，把那些调皮的气泡都赶走。

- 最后加入增稠剂来调整黏度。

这时候要边加边观察涂料的状态，看看黏度是不是达到了我们想要的程度。

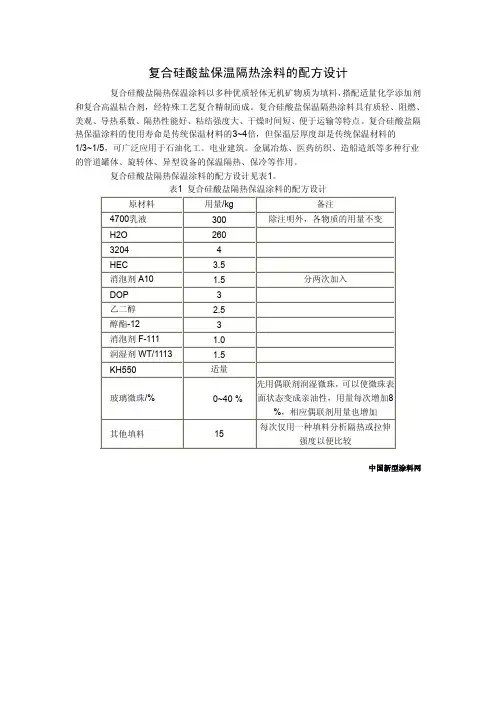

复合硅酸盐保温隔热涂料的配方设计
复合硅酸盐隔热保温涂料以多种优质轻体无机矿物质为填料，搭配适量化学添加剂和复合高温粘合剂，经特殊工艺复合精制而成。

复合硅酸盐保温隔热涂料具有质轻、阻燃、美观、导热系数、隔热性能好、粘结强度大、干燥时间短、便于运输等特点。

复合硅酸盐隔热保温涂料的使用寿命是传统保温材料的3~4倍，但保温层厚度却是传统保温材料的
1/3~1/5，可广泛应用于石油化工。

电业建筑。

金属冶炼、医药纺织、造船造纸等多种行业的管道罐体、旋转体、异型设备的保温隔热、保冷等作用。

复合硅酸盐隔热保温涂料的配方设计见表1。

表1复合硅酸盐隔热保温涂料的配方设计
原材料用量/kg备注
4700乳液300除注明外，各物质的用量不变
H2O260
32044
HEC 3.5
消泡剂A10 1.5分两次加入
DOP3
乙二醇 2.5
醇酯-123
消泡剂F-111 1.0
润湿剂WT/1113 1.5
KH550适量
玻璃微珠/%0~40%先用偶联剂润湿微珠，可以使微珠表面状态变成亲油性，用量每次增加8 %，相应偶联剂用量也增加
其他填料15每次仅用一种填料分析隔热或拉伸
强度以便比较
中国新型涂料网。

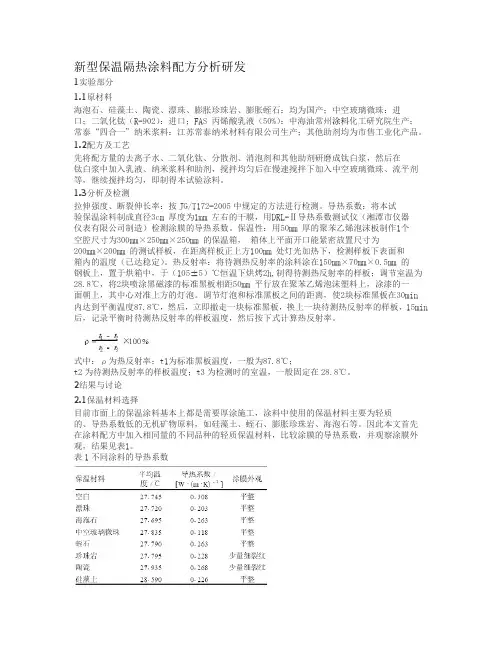

新型保温隔热涂料配方分析研发1实验部分1.1原材料海泡石、硅藻土、陶瓷、漂珠、膨胀珍珠岩、膨胀蛭石：均为国产；中空玻璃微珠：进口；二氧化钛（R-902）：进口；FAS 丙烯酸乳液（50%）：中海油常州涂料化工研究院生产；常泰“四合一”纳米浆料：江苏常泰纳米材料有限公司生产；其他助剂均为市售工业化产品。

1.2配方及工艺先将配方量的去离子水、二氧化钛、分散剂、消泡剂和其他助剂研磨成钛白浆，然后在钛白浆中加入乳液、纳米浆料和助剂，搅拌均匀后在慢速搅拌下加入中空玻璃微珠、流平剂等，继续搅拌均匀，即制得本试验涂料。

1.3分析及检测拉伸强度、断裂伸长率：按JG/T172—2005中规定的方法进行检测。

导热系数：将本试验保温涂料制成直径3cm 厚度为1mm 左右的干膜，用DRL-Ⅱ导热系数测试仪（湘潭市仪器仪表有限公司制造）检测涂膜的导热系数。

保温性：用50mm 厚的聚苯乙烯泡沫板制作1个空腔尺寸为300mm×250mm×250mm 的保温箱，箱体上平面开口能紧密放置尺寸为200mm×200mm 的测试样板，在距离样板正上方100mm 处灯光加热下，检测样板下表面和箱内的温度（已达稳定）。

热反射率：将待测热反射率的涂料涂在150mm×70mm×0.5mm 的钢板上，置于烘箱中，于（105±5）℃恒温下烘烤2h,制得待测热反射率的样板；调节室温为28.8℃，将2块喷涂黑磁漆的标准黑板相距50mm 平行放在聚苯乙烯泡沫塑料上，涂漆的一面朝上，其中心对准上方的灯泡。

调节灯泡和标准黑板之间的距离，使2块标准黑板在30min内达到平衡温度87.8℃，然后，立即撤走一块标准黑板，换上一块待测热反射率的样板，15min 后，记录平衡时待测热反射率的样板温度，然后按下式计算热反射率。

式中：ρ为热反射率；t1为标准黑板温度，一般为87.8℃；t2为待测热反射率的样板温度；t3为检测时的室温，一般固定在28.8℃。

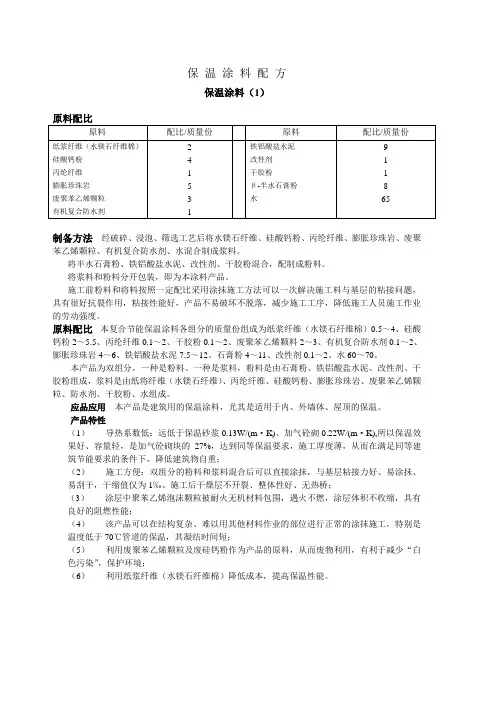

保温涂料配方保温涂料（1）制备方法经破碎、浸泡、筛选工艺后将水镁石纤维、硅酸钙粉、丙纶纤维、膨胀珍珠岩、废聚苯乙烯颗粒、有机复合防水剂、水混合制成浆料。

将半水石膏粉、铁铝酸盐水泥、改性剂、干胶粉混合，配制成粉料。

将浆料和粉料分开包装，即为本涂料产品。

施工前粉料和将料按照一定配比采用涂抺施工方法可以一次解决施工料与基层的粘接问题，具有很好抗裂作用，粘接性能好，产品不易破坏不脱落，减少施工工序，降低施工人员施工作业的劳动强度。

原料配比本复合节能保温涂料各组分的质量份组成为纸浆纤维（水镁石纤维棉）0.5～4、硅酸钙粉2～5.5、丙纶纤维0.1～2、干胶粉0.1～2、废聚苯乙烯颗料2～3、有机复合防水剂0.1～2、膨胀珍珠岩4～6、铁铝酸盐水泥7.5～12、石膏粉4～11、改性剂0.1～2、水60～70。

本产品为双组分，一种是粉料、一种是浆料，粉料是由石膏粉、铁铝酸盐水泥、改性剂、干胶粉组成，浆料是由纸将纤维（水镁石纤维）、丙纶纤维、硅酸钙粉、膨胀珍珠岩、废聚苯乙烯颗粒、防水剂、干胶粉、水组成。

应品应用本产品是建筑用的保温涂料，尤其是适用于内、外墙体、屋顶的保温。

产品特性（1）导热系数低：远低于保温砂浆0.13W/(m·K)、加气砼砌0.22W/(m·K),所以保温效果好、容量轻，是加气砼砌块的27%，达到同等保温要求，施工厚度薄，从而在满足同等建筑节能要求的条件下，降低建筑物自重；（2）施工方便：双组分的粉料和浆料混合后可以直接涂抺，与基层粘接力好、易涂抺、易刮干，干缩值仅为1‰、施工后干燥层不开裂、整体性好、无热桥；（3）涂层中聚苯乙烯泡沫颗粒被耐火无机材料包围，遇火不燃，涂层体积不收缩，具有良好的阻燃性能；（4）该产品可以在结构复杂、难以用其他材料作业的部位进行正常的涂抹施工，特别是温度低于70℃管道的保温，其凝结时间短；（5）利用废聚苯乙烯颗粒及废硅钙粉作为产品的原料，从而废物利用，有利于减少“白色污染”，保护环境；（6）利用纸浆纤维（水镁石纤维棉）降低成本，提高保温性能。

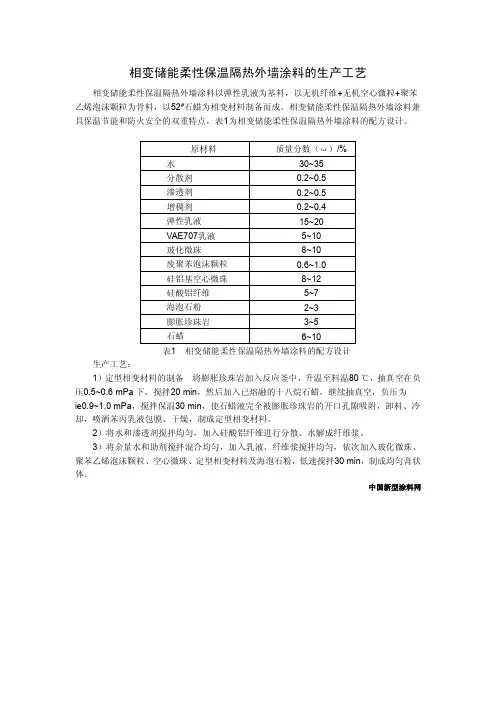

相变储能柔性保温隔热外墙涂料的生产工艺相变储能柔性保温隔热外墙涂料以弹性乳液为基料，以无机纤维+无机空心微粒+聚苯乙烯泡沫颗粒为骨料，以52#石蜡为相变材料制备而成。

相变储能柔性保温隔热外墙涂料兼具保温节能和防火安全的双重特点，表1为相变储能柔性保温隔热外墙涂料的配方设计。

原材料质量分数（ω）/%
水30~35
分散剂0.2~0.5
渗透剂0.2~0.5
增稠剂0.2~0.4
弹性乳液15~20
VAE707乳液5~10
玻化微珠8~10
废聚苯泡沫颗粒0.6~1.0
硅铝基空心微珠8~12
硅酸铝纤维5~7
海泡石粉2~3
膨胀珍珠岩3~5
石蜡6~10
表1相变储能柔性保温隔热外墙涂料的配方设计
生产工艺：
1）定型相变材料的制备将膨胀珍珠岩加入反应釜中，升温至料温80℃，抽真空在负压0.5~0.6mPa下，搅拌20min，然后加入已熔融的十八烷石蜡，继续抽真空，负压为
ie0.9~1.0mPa，搅拌保温30min，使石蜡液完全被膨胀珍珠岩的开口孔隙吸附，卸料、冷却，喷洒苯丙乳液包膜、干燥，制成定型相变材料。

2）将水和渗透剂搅拌均匀，加入硅酸铝纤维进行分散、水解成纤维浆。

3）将余量水和助剂搅拌混合均匀，加入乳液、纤维浆搅拌均匀，依次加入玻化微珠、聚苯乙烯泡沫颗粒、空心微珠、定型相变材料及海泡石粉，低速搅拌30min，制成均匀膏状体。

中国新型涂料网。

隔热保温涂料（新）配方隔热保温涂料（1）注：多孔粉石英，属于一种火山灰沉积岩，该产品自然粒径细（0.5μm左右），颗粒分布均匀，比表面积大（8.3m2/g），外形结构近似球型无棱角状。

以电子显微镜图象看，其表面全是纳米级的介孔。

多孔粉石英表面含有一定数量的羟基（-OH）-硅醇。

作为极性官能团，用于油漆、涂料和粘合剂中有助于提高产品的附着力和粘结性。

另一方面，由于羟基的存在，更容易通过偶联剂表面处理，增加其交联、补强的作用，即增加产品的物理力学性能又提高了涂膜的拉伸强度和对集体的附着、粘结性。

制备方法将聚乙烯醇甲醛水溶液、耐高温胶黏剂同时投入蒸馏釜中搅拌均匀。

将石棉绒、硅酸铝同时投入烘干箱中进行加热烘干，温度控制在100～150℃。

将加热烘干的石棉绒、硅酸铝即时投入双向搅拌机中进行双向搅拌，而后再将聚乙烯醇缩甲醛水溶液、耐高温胶黏剂的混合液一次投入搅拌机中，先低速（250～400r/min）搅拌3min，再高速（1000～1300r/min）搅拌均匀为止。

最后将珍珠岩、海泡石、多孔粉石英、渗透剂T、玻璃微珠、漂珠依次分别加入搅拌机中搅拌均匀为止。

原料配比本品各组分原料配比可在下列范围内调整：珍珠岩20～37.5、石棉绒10.5～25、耐高温胶黏剂1～8.3、海泡石1～12.5、玻璃微珠1.25～4.2、硅酸铝10.5～18.75、多孔粉石英3.5～8.3、渗透剂T 2～8.3、漂珠4.2～10.5、聚乙烯醇缩甲醛水溶液3.5～4.5，其中耐高温胶黏剂可以选用市售的铁锚牌204胶黏剂即JF-1胶。

产品应用本品可涂覆于化工、冶金、建筑、石油等介质温度为-40～700℃任何形状、尺寸的设备用于保温；在使用时，先用适量的自来水浸泡1～2h，并搅拌均匀，用直涂法施工即可。

产品特性（1）生产工艺简单，操作方便，制作不受季节的限制，且不污染，成品率可达100%。

（2）导热系数小，保温隔热性能好，还可具有防水性能，因而用量明显减少，所需保温厚度为传统保温材料的1/3～1/5，涂层的减薄还易于探伤，可准确地发现保温层内设备故障的位置。

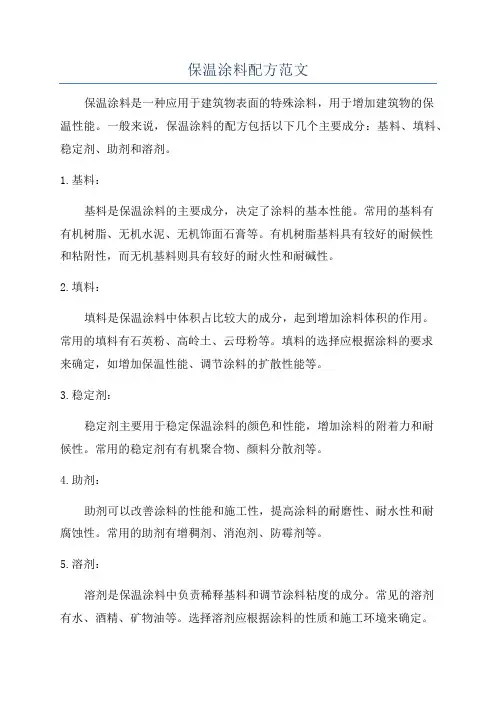

保温隔热涂料原料
1.填充材料：保温隔热涂料的填充材料主要用于增加涂层的厚度和密度，以提高涂层的隔热性能。

常用的填充材料包括聚苯颗粒、硅酸盐颗粒、玻璃球、矿物棉等。

2. 粘合剂：粘合剂是保温隔热涂料中的重要组成部分，主要用于将填充材料粘合在一起，形成坚固的涂层。

常用的粘合剂包括聚合物乳液、丙烯酸酯类树脂、环氧树脂等。

3. 助剂：助剂主要用于改善保温隔热涂料的性能和加工工艺，常用的助剂包括消泡剂、分散剂、流平剂、增稠剂等。

4. 防腐剂：防腐剂是保温隔热涂料中的一种重要添加剂，能够防止涂层受到腐蚀和氧化，从而延长涂层的寿命。

常用的防腐剂包括有机锡化合物、有机硅化合物、有机锑化合物等。

保温隔热涂料的原料质量和配比对涂层的性能有着至关重要的作用，因此在生产和应用过程中，需要对原料进行严格的质量控制和调配。

- 1 -。

保温隔热涂料配方用途保温隔热涂料是一种可以在建筑物外部或内部被涂覆的特殊材料。

保温隔热涂料的主要组分是复合材料，具有隔热、吸音、耐水、耐火等多种优点。

保温隔热涂料常常用于建筑物的外墙、天花板、地板、管道等处，使建筑物更加舒适、节能、环保。

保温隔热涂料的配方保温隔热涂料一般是由聚苯乙烯颗粒、珍珠岩、水泥、聚合物乳液、钙粉、环保颜料等多种成分构成。

聚苯乙烯颗粒和珍珠岩是保温隔热涂料的主要隔热材料，水泥和聚合物乳液是涂料的粘合剂，钙粉是调节保温隔热涂料粘稠度的重要成分，环保颜料则是为了涂料的色彩和装饰效果。

保温隔热涂料的用途1、保温隔热：保温隔热涂料的主要功能是隔热保温，能够有效地减少建筑物的热量散失，降低建筑物冷热负荷，提高室内舒适度，同时也能够节约能源，降低能耗。

2、防水防潮：保温隔热涂料能够有效地防止墙体受潮和渗水，避免因为潮湿而引起的霉菌和腐烂问题，延长墙体的使用寿命。

3、防火性能：保温隔热涂料具有良好的防火性能，能够有效地延缓火焰的蔓延，减少火灾事故的发生。

4、装饰性能：保温隔热涂料不仅能够发挥保温隔热的功能，同时也具有良好的装饰性能，能够提高建筑物的美观程度，符合人们对美的追求。

保温隔热涂料的优点1、环保性：保温隔热涂料中所含的成分都是环保材料，不会对人体和环境产生污染和危害。

2、易施工：保温隔热涂料施工简便，像刷漆一样，能够大幅度缩短施工工期。

3、防水防潮：因为保温隔热涂料具有很好的防水防潮性能，所以可以避免墙体湿气过大引起的墙体开裂和脱落问题。

4、节能效果显著：保温隔热涂料能够有效的减少建筑物的热量散失，减少冷热负荷，降低能耗大概可达30%左右。

总之，保温隔热涂料具有诸多优点，在目前国家节能减排政策的推动下，保温隔热涂料将成为建筑物装饰和改造中不可或缺的一部分。
