运动控制系统设计

运动控制系统的课程设计一、课程目标知识目标：1. 学生能理解运动控制系统的基本概念、组成和分类。

2. 学生能掌握运动控制系统中常见传感器的原理和应用。

3. 学生能描述运动控制系统的执行机构工作原理及其特点。

4. 学生了解运动控制算法的基本原理，如PID控制、模糊控制等。

技能目标：1. 学生具备运用所学知识分析和解决实际运动控制问题的能力。

2. 学生能设计简单的运动控制系统，并进行仿真实验。

3. 学生能熟练使用相关软件和工具进行运动控制系统的调试与优化。

情感态度价值观目标：1. 学生培养对运动控制系统相关技术的兴趣，激发学习热情。

2. 学生养成合作、探究的学习习惯，培养团队协作精神。

3. 学生认识到运动控制系统在工程实际中的应用价值，增强社会责任感。

课程性质：本课程为电子信息工程及相关专业高年级学生的专业课程，旨在帮助学生掌握运动控制系统的基本原理、设计方法和实际应用。

学生特点：学生已具备一定的电子、电气和控制系统基础，具有较强的学习能力和实践操作能力。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，强调学生的动手能力和创新能力培养。

通过本课程的学习，使学生具备运动控制系统设计、调试和应用的能力。

教学过程中，关注学生的个体差异，因材施教，确保课程目标的实现。

二、教学内容1. 运动控制系统概述- 运动控制系统的基本概念、组成和分类- 运动控制系统的发展及应用领域2. 运动控制系统传感器- 常见运动控制传感器的工作原理、特性及应用- 传感器的选型及接口技术3. 执行机构- 电动伺服电机、步进电机、液压气动执行机构的工作原理及特点- 执行机构的控制策略及性能分析4. 运动控制算法- PID控制算法原理及其在运动控制中的应用- 模糊控制、神经网络等其他先进控制算法介绍5. 运动控制系统设计- 系统建模、控制器设计及仿真- 硬件在环（HIL）仿真与实验- 运动控制系统调试与优化6. 运动控制系统实例分析- 分析典型运动控制系统的设计过程及解决方案- 案例教学，培养学生的实际操作能力教学内容安排与进度：- 第1周：运动控制系统概述- 第2-3周：运动控制系统传感器- 第4-5周：执行机构- 第6-7周：运动控制算法- 第8-9周：运动控制系统设计- 第10周：运动控制系统实例分析教材章节关联：本课程教学内容与教材中第3章“运动控制系统”相关内容相衔接，涵盖第3章中的3.1-3.5节。

运动控制系统课程设计实验指导书上海交通大学自动化教学实验室第一章 硬件介绍及注意事项一、实验设备的基本组成运动控制系统主要组成如下：1.FX3U PLC；2.触摸屏；2. 变频器；3. 交流异步电动机和编码器；4. 直流电机和变阻器。

伺服与变频调速控制系统实验装置布置图 如下所示：由PLC、触摸屏、变频器、交流电机、直流电机和电阻组成的运动控制系统，其中PLC为控制核心，负责采集交流电机转速并控制变频器输出；触摸屏用于显示系统状态和接收操作指令；交流电机为被控对象，直流电机和电阻组成可调负载。

二、硬件连接1、通过USB接口将计算机与PLC连接。

2、接好实验箱上的连线或被控对象板的其他连线。

3、检查是否有错误，然后开机实验。

三、 对参加实验学生的要求：1、仔细阅读实验指导书，复习与实验相关的理论知识，明确每次实验目的，了解实验内容和方法。

2、按实验指导书中的要求进行接线和操作，经检查和实验老师同意后再通电。

3、在实验中注意观察，记录有关的数据和图像，并由指导老师复查后才能结束实验。

4、实验后应断电，整理实验台，恢复到实验前的状况。

5、认真填写实验报告，按规定格式作出图标、曲线、并分析实验结果。

6、爱护实验设备，遵守实验室规章制度。

伺服与变频调速控制系统实验装置设备布置图第二章 交流变频调速系统课程设计1）本课程设计主要设备1、FX3U PLC；触摸屏。

2、变频器。

3、交流异步电动机和编码器。

4、直流电机和变阻器。

2）本课程设计的性质和任务本课程设计是自动化专业本科生的综合教学实践课。

该课程设计涉及到自动控制原理、电力拖动自动控制系统、数字程序控制系统、微机控制技术等课程的内容。

本课程设计的基本任务是：1. 熟悉和掌握开环交流变频调速系统的基本结构、工作原理和机械特性，以及对该系统的硬件设备选型和配置，编制和调试用户程序。

2. 熟悉和掌握转速单闭环有静差交流变频调速系统的基本结构、工作原理和机械特性，编制和调试用户程序。

XY运动工作台控制系统设计一、引言二、系统结构三、硬件设计（1）电脑控制器：选择一台性能稳定、接口丰富的电脑作为控制器。

通过串口、USB接口或者以太网接口与运动控制板通信。

（2）运动控制板：运动控制板可以采用现成的通用运动控制板，也可以根据具体需求进行设计制作。

运动控制板负责接收电脑控制器发送的指令，并将指令转化为电机驱动所需的信号。

运动控制板可以集成位置检测传感器，用于反馈运动状态。

（3）电机驱动器：电机驱动器采用步进电机驱动器，用于控制步进电机的转动。

具体选型时要考虑电机的额定电流和工作电压，并根据步进电机的驱动方式选择对应的驱动器。

（4）步进电机：步进电机是XY运动工作台实现运动的核心部件。

步进电机具有精度高、稳定性好的特点，能够按指定的步进角度进行旋转。

具体选型时需根据需要的精度、负载和速度等要素进行选择。

四、软件设计（1）用户界面：设计一个直观、易用的用户界面，用于输入运动指令和参数设置。

用户界面可以通过编程语言或者现成的控件库来实现。

（2）运动控制算法：根据所需运动方式和精度要求，设计相应的运动控制算法。

常见的算法包括最小二乘法拟合、PID控制等。

算法设计应考虑到运动平滑、精度高、稳定性好的要求。

（3）通信协议：电脑控制器与运动控制板之间的通信协议需要定义清楚，包括指令格式、通信速率等。

常见的通信协议有UART、USB、以太网等。

五、系统性能（1）精度：XY运动工作台的精度主要由步进电机的步进角度和电机驱动器的精度决定。

根据具体需求选择合适的步进角度和驱动器。

（2）速度：XY运动工作台的速度受到步进电机的转动速度和驱动器的最大转速限制。

选择合适的步进电机和驱动器以实现所需的速度要求。

（3）稳定性：XY运动工作台的稳定性主要由电机驱动器的功率输出和控制算法的调整精度等因素决定。

在实际设计中需要对系统进行充分测试和调试，以保证稳定性。

六、总结本文介绍了XY运动工作台控制系统的设计，包括硬件设计和软件设计。

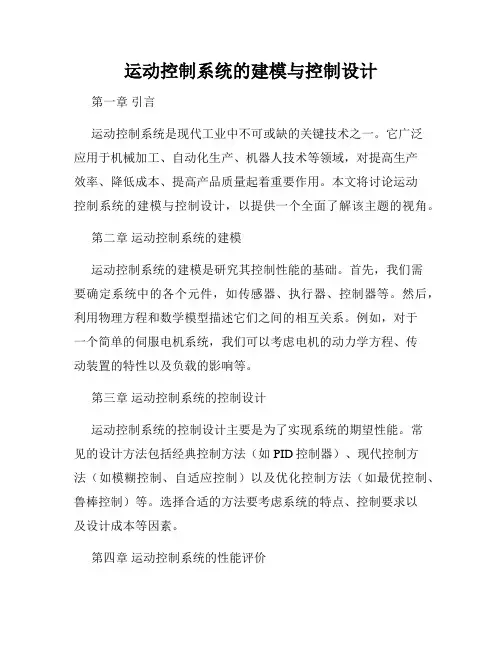

运动控制系统的建模与控制设计第一章引言运动控制系统是现代工业中不可或缺的关键技术之一。

它广泛应用于机械加工、自动化生产、机器人技术等领域，对提高生产效率、降低成本、提高产品质量起着重要作用。

本文将讨论运动控制系统的建模与控制设计，以提供一个全面了解该主题的视角。

第二章运动控制系统的建模运动控制系统的建模是研究其控制性能的基础。

首先，我们需要确定系统中的各个元件，如传感器、执行器、控制器等。

然后，利用物理方程和数学模型描述它们之间的相互关系。

例如，对于一个简单的伺服电机系统，我们可以考虑电机的动力学方程、传动装置的特性以及负载的影响等。

第三章运动控制系统的控制设计运动控制系统的控制设计主要是为了实现系统的期望性能。

常见的设计方法包括经典控制方法（如PID控制器）、现代控制方法（如模糊控制、自适应控制）以及优化控制方法（如最优控制、鲁棒控制）等。

选择合适的方法要考虑系统的特点、控制要求以及设计成本等因素。

第四章运动控制系统的性能评价在控制系统设计完成后，我们需要对其性能进行评价。

常见的性能指标包括稳定性、跟踪性能、鲁棒性等。

稳定性是控制系统最基本的要求，它可以通过系统传递函数的极点位置来评估。

跟踪性能能够反映系统对于不同输入信号的响应能力。

鲁棒性则考虑了系统参数的变化对控制性能的影响。

第五章运动控制系统的应用案例运动控制系统广泛应用于各个领域。

以机械加工为例，我们可以通过控制系统来实现加工过程的精确控制和自动化操作。

在自动化生产中，运动控制系统可以帮助实现生产线的高效率运行和产品的质量保证。

此外，运动控制系统在机器人技术中也扮演着重要角色，通过对机器人的运动进行精确控制，可以实现各种复杂任务的自动化完成。

第六章运动控制系统的发展趋势随着科技的不断进步，运动控制系统也在不断发展和创新。

未来的运动控制系统将更加智能化和高效化。

例如，通过人工智能技术和大数据分析，可以实现对运动控制系统的自适应控制和优化控制。

电机运动控制系统的设计与应用电机运动控制系统是一个重要的工程领域。

控制系统能够将电机的速度、位置和加速度等运动参数控制到高精度，从而使得电机运动更为稳定、精确和高效率。

本文将介绍电机运动控制系统的设计方法、应用场景以及相关技术等内容。

一、电机运动控制系统的设计方法1.系统结构设计电机运动控制系统的结构设计包括硬件结构和控制算法结构。

硬件结构包括传感器、执行器、运动控制器和通信模块等。

传感器能够采集电机位置、速度等参数，执行器能够控制电机运动。

运动控制器对电机的控制算法进行实现，通信模块实现控制指令和数据的传输。

2.控制算法设计控制算法主要包括开环控制和闭环控制。

开环控制是指在电机运动过程中，控制器输出一个基本控制命令，以固定的运动规律进行调节。

闭环控制则根据电机传感器的反馈信号进行补偿和修正，输入实时控制命令，以更加准确的运动规律进行调节。

3.系统参数调节系统参数调节是指对电机运动控制系统的参数进行优化，以达到更好的控制效果。

对于不同的电机类型和不同的应用场景，需要进行不同的参数调节。

常用参数包括控制命令的周期、传感器采样频率等。

二、电机运动控制系统的应用场景电机运动控制系统的应用场景非常广泛。

常见的应用场景包括：1. 机器人控制电机运动控制系统是机器人控制的关键技术之一。

通过控制电机的角度、速度和加速度等参数，实现机器人的移动、抓取、拖动等动作。

2. 电动汽车电机运动控制系统是电动汽车的核心技术。

通过对电机的控制，可以实现电动汽车的加速、刹车、转向等功能，提高汽车的安全性、能效和舒适性。

3. 机床控制机床控制系统需要对电机的运动精度和速度等要求非常高。

通过控制系统对电机的位置和速度进行精细调节，能够保证机床的加工精度和工作效率。

4. 飞行器控制飞行器控制系统需要对电机的控制非常精确。

动力系统、姿态控制和飞行路径的设计都需要电机运动控制系统的协作。

三、电机运动控制系统相关的技术1.传感技术传感技术是电机运动控制系统的关键技术。

运动控制系统设计与实现随着工业自动化的发展，运动控制系统在控制技术方面的应用越来越广泛。

它不仅可以提高工作效率和品质，而且可以节约人力、物力和时间。

在各种应用方面，运动控制技术已成为现代自动化的关键技术之一。

一、运动控制系统概述运动控制系统是将运动控制程序运行在工业控制器上，通过对控制器输出的运动指令的控制，实现对运动物体的控制。

运动控制系统包括控制器、驱动器、电机、模块和传感器等部件组成。

其中，控制器是整个运动控制系统的核心，它通过与人机接口和外部设备的通信，接收、处理、输出指令来实现系统的功能。

驱动器是连接电机和控制器的中间部件，它起到控制电机转速和角度的作用。

电机是运动控制系统的执行部件，它转动从而实现控制目的。

模块可以增加系统的功能，如通信模块、模拟量模块、数字量模块等。

传感器可以对控制对象采集实时数据并反馈，实现对控制对象的准确定位、速度和加速度的控制。

二、运动控制系统设计流程1.需求分析在运动控制系统的设计中，首先需要进行的是需求分析。

需要了解用户的需求、物体的运动要求、工作环境以及其他相关因素，以确定运动控制系统的基本功能与性能指标。

2.技术方案选择针对需求分析结果，可以选择适合的运动控制器、驱动器、电机、模块和传感器等部件，确定运动控制系统的技术方案。

3.硬件电路设计根据运动控制系统的技术方案，设计出硬件电路，包括一些关键电路的原理图和PCB板图等。

硬件电路设计与实现是运动控制系统设计的重要环节。

4.软件程序设计软件程序设计是运动控制系统设计的另一重要环节。

根据确定的技术方案和硬件电路设计，编写程序源代码，通过编译、链接等步骤生成可执行的程序。

软件程序设计是实现运动控制系统功能的关键。

5.系统调试在运动控制系统的设计和实现过程中，系统调试是必不可少的，它包括硬件调试、软件调试、系统运行调试和参数优化等过程。

系统调试过程需要对系统每项性能指标进行检测、分析和调整，以达到优化系统性能的目的。

《运动控制系统》课程设计任务书一、设计目的与任务课程设计的主要目的是通过设计某直流电机调速系统或交流电机的调速系统或者应用交直流电机的调速的控制系统的设计实践，了解一般电力拖动与控制系统设计过程、设计要求、应完成的工作内容和具体设计方法。

通过设计也有助于复习、巩固以往所学的知识，达到灵活应用的目的。

电力拖动与控制系统设计必须满足生产设备和生产工艺的要求，因此，设计之前必须了解设备的用途、结构、操作要求和工艺过程，在此过程中培养从事设计工作的整体观念。

课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；工程绘图的能力；书写技术报告和编制技术资料的能力。

二、教学内容及基本要求在接到设计任务书后，按原理设计和工艺设计两方面进行。

1．原理图设计的步骤1)根据要求拟定设计任务。

2)根据电力拖动与控制系统的设计要求设计主电路。

3)根据主电路的控制要求设计控制回路4)要考虑保护环节，如过电压、过电流等的保护。

5)总体检查、修改、补充及完善。

主要内容包括：6)进行必要的参数计算和设计必要的软件控制流程。

7)正确、合理地选择各电器元器件，按规定格式编制元件明细表。

2．工艺设计步骤1)根据电力拖动与控制系统的任务书的设计要求，或者根据运用电力拖动调速等的设计控制对象及工艺的要求，进行分析。

2)选择合适的设计方案，论证设计方案的合理性。

3)根据设计方案设计合适的电力拖动与控制系统的或运用电力拖动调速的控制系统的主电路和控制电路，并画出相应比较相尽得电路图。

4)进行相应的参数进算，包括电子元器件的参数的计算与选取。

5）软件设计至少要包含比较完整的软件设计流程图。

要求学生能独立完成课程设计内容。

达到本科毕业生应具有的基本设计能力。

三、课程教学的特色说明要求学生掌握一定的理论基础知识，同时具备一定的实践设计技能，并且能够电力拖动与控制系统课程中讲授的内容结合实际情况进行系统设计以及编程。

运动控制系统的设计与实现第一章引言运动控制系统是指通过控制机械和电子设备的运动，以实现某些特定的目标。

它的应用范围很广，包括工业、农业、医疗、交通等领域。

在本篇文章中，我们将重点讨论运动控制系统的设计与实现。

第二章运动控制系统的组成运动控制系统主要包括以下几个方面的组成：1. 传感器：用于检测被控制物体的位移、速度、加速度等参数。

2. 执行器：用于对被控制物体进行控制，例如电机、液压缸等。

3. 控制器：用于接收传感器采集的数据，根据预设的控制算法计算出控制信号，控制执行器对被控制物体进行控制。

4. 供电系统：为控制器和执行器提供电源供应，保证运动控制系统的正常运转。

第三章运动控制系统的设计运动控制系统的设计是一个复杂的过程，需要针对具体的控制对象进行定制化设计。

下面讨论运动控制系统设计中的几个重要方面。

1. 传感器的选择传感器的类型根据被控制物体的不同而不同，例如在控制机械臂的过程中，需要使用角度传感器、位移传感器等。

传感器的精度和灵敏度对于控制系统的性能和稳定性有着很大的影响，在设计中需要根据实际需要灵活选择。

2. 控制算法的设计控制算法是运动控制系统的核心，需要根据被控制物体的特点和控制目标进行设计。

例如在机械臂的控制中，可以采用PID控制算法进行位置控制，速度控制和力矩控制。

3. 控制器的选择控制器一般有单片机、PLC或者工控机等。

在选择控制器时，需要根据控制的任务和要求，选择适合的控制器。

例如在小规模控制任务中可以使用单片机，但在复杂控制任务中需要使用工控机。

4. 系统的可靠性设计在运动控制系统的设计中，需要考虑到系统的可靠性，尽可能的降低故障率。

例如可以采用备件系统来解决某些关键部件故障的处理。

第四章运动控制系统的实现运动控制系统实现主要包括以下几个步骤：1. 系统的硬件搭建系统的硬件包括传感器、执行器、控制器、供电系统等。

在搭建过程中需要特别注意硬件的兼容性和稳定性。

2. 控制算法的编写控制算法的编写一般使用C语言、Python等编程语言进行编写。

《运动控制系统课程设计》《运动控制系统》课程设计一、性质和目的自动化专业、电气工程及其自动化专业的专业课，在学完本课程理论部分之后，通过课程设计使学生巩固本课程所学的理论知识，提高学生的综合运用所学知识，获取工程设计技能的能力；综合计算及编写报告的能力。

二、设计内容1.根据指导教师所下达的《课程设计任务书》课程设计。

2.主要设计内容包括：（１）根据任务书要求确定总体设计方案（２）主电路设计：主电路结构设计（结构选择、器件选型、考虑器件的保护）、变压器的选型设计；（３）控制电路设计：控制方案的选择、控制器设计（４）保护电路的选择和设计（５）调速系统的设计原理图，调速性能分析、调速特点 3.编写详细的课程设计说明书一份，并画出调速系统的原理图。

三、设计目的1.熟练掌握主电路结构选择方法、主电路元器件的选型计算方法。

2.熟练掌握保护方式的配置及其整定计算。

3.掌握触发控制电路的设计选型方法。

4.掌握速度调节器、电流调节器的典型设计方法。

5.掌握绘制系统电路图绘制方法。

6.掌握说明书的书写方法。

四、对设计成品的要求1.图纸的要求：1）图纸要符合国家电气工程制图标准； 2）图纸大小规范化； 3）布局合理、美观。

2.对设计说明书的要求 1）说明书中应包括如下内容①目录②课题设计任务书；③调速方案的论证分析（从经济性能和技术性能方面进行分析论证）和选择；④所要完成的设计内容⑤变压器的接线方式确定和选型；⑥ 主电路元器件的选型计算过程及结果；⑦控制电路、保护电路的选型和设计；⑧调速系统的总结线图系统电路设计及结果。

2）说明书的书写要求①文字简明扼要，理论正确，程序功能完备，框图清楚明了。

②字迹工整；书写整齐，参照教务系统中的毕业论文的格式要求。

直流电机调速系统设计任务书1组：直流他励电动机：功率PN＝1.1kW，额定电压UN=220V，额定电流IN=6.7A，磁极对数P=1，nN=1500r/min,励磁电压220V,电枢绕组电阻Ra=2.34Ω,主电路总电阻R＝7Ω，L∑＝246.25mH(电枢电感、平波电感和变压器电感之和)，Ks=58.4，机电时间常数Tm=116.2ms，滤波时间常数Ton=Toi=0.00235s，过载倍数λ＝1.5，电流给定最大值Uim*=10V，速度给定最大值Un*=10V。
