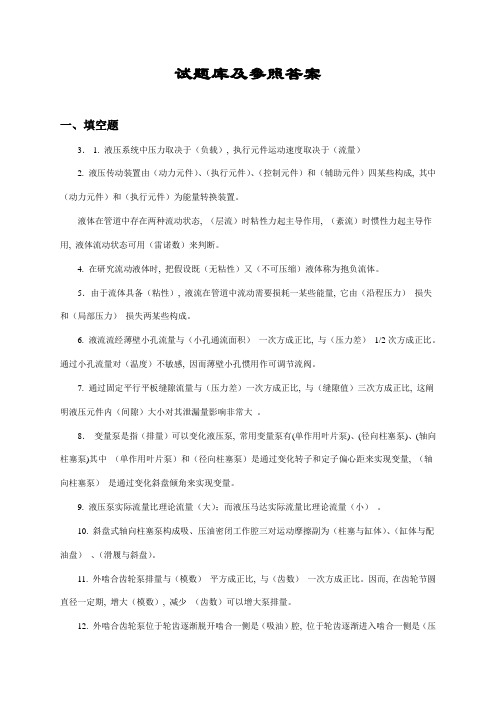

试题库及参照答案一、填空题3．1. 液压系统中压力取决于（负载）, 执行元件运动速度取决于（流量）2. 液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四某些构成, 其中（动力元件）和（执行元件）为能量转换装置。
液体在管道中存在两种流动状态, （层流）时粘性力起主导作用, （紊流）时惯性力起主导作用, 液体流动状态可用（雷诺数）来判断。
4. 在研究流动液体时, 把假设既（无粘性）又（不可压缩）液体称为抱负流体。
5．由于流体具备（粘性）, 液流在管道中流动需要损耗一某些能量, 它由（沿程压力）损失和（局部压力）损失两某些构成。
6. 液流流经薄壁小孔流量与（小孔通流面积）一次方成正比, 与（压力差）1/2次方成正比。
通过小孔流量对（温度）不敏感, 因而薄壁小孔惯用作可调节流阀。
7. 通过固定平行平板缝隙流量与（压力差）一次方成正比, 与（缝隙值）三次方成正比, 这阐明液压元件内（间隙）大小对其泄漏量影响非常大。
8．变量泵是指（排量）可以变化液压泵, 常用变量泵有(单作用叶片泵)、(径向柱塞泵)、(轴向柱塞泵)其中（单作用叶片泵）和（径向柱塞泵）是通过变化转子和定子偏心距来实现变量, （轴向柱塞泵）是通过变化斜盘倾角来实现变量。
9. 液压泵实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。
10. 斜盘式轴向柱塞泵构成吸、压油密闭工作腔三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。
11. 外啮合齿轮泵排量与（模数）平方成正比, 与（齿数）一次方成正比。
因而, 在齿轮节圆直径一定期, 增大（模数）, 减少（齿数）可以增大泵排量。
12. 外啮合齿轮泵位于轮齿逐渐脱开啮合一侧是（吸油）腔, 位于轮齿逐渐进入啮合一侧是（压油）腔。
13. 为了消除齿轮泵困油现象, 普通在两侧盖板上开（卸荷槽）, 使闭死容积由大变少时与（压油）腔相通, 闭死容积由小变大时与（吸油）腔相通。
可编辑修改精选全文完整版《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。
2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。
区分这两种流动状态的参数是 。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。
5．液压马达把 能转换成 能，输出的主要参数是 和 。
6．液压泵的容积效率是该泵 流量与 流量的比值。
7．液压缸的泄漏主要是由 和 造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是 。
9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。
10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。
11．常用方向阀的操作方式有 、 、 等三种。
二、选择题1．液压缸差动连接工作时，缸的（ ）。
A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。
A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。
A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。
A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。
A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ ）。

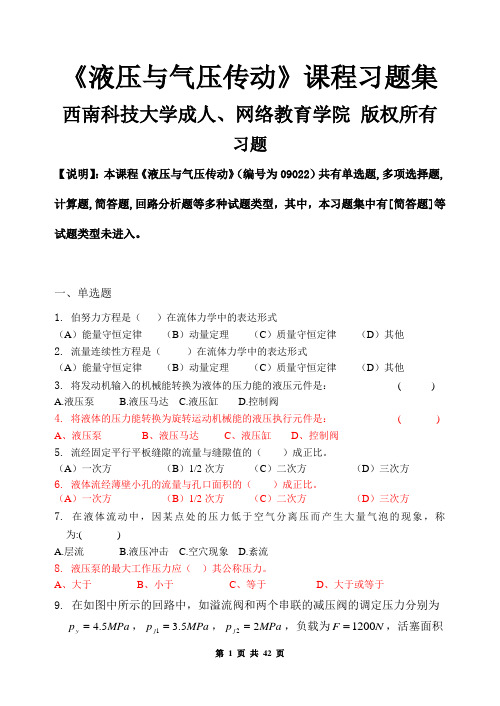

《液压与气压传动》课程习题集 西南科技大学成人、网络教育学院 版权所有习题【说明】：本课程《液压与气压传动》（编号为09022）共有单选题,多项选择题,计算题,简答题,回路分析题等多种试题类型，其中，本习题集中有[简答题]等试题类型未进入。
一、单选题1. 伯努力方程是（ ）在流体力学中的表达形式（A ）能量守恒定律 （B ）动量定理 （C ）质量守恒定律 （D ）其他 2. 流量连续性方程是（ ）在流体力学中的表达形式（A ）能量守恒定律 （B ）动量定理 （C ）质量守恒定律 （D ）其他3. 将发动机输入的机械能转换为液体的压力能的液压元件是： ( )A.液压泵B.液压马达C.液压缸D.控制阀4. 将液体的压力能转换为旋转运动机械能的液压执行元件是： ( )A 、液压泵B 、液压马达C 、液压缸D 、控制阀5. 流经固定平行平板缝隙的流量与缝隙值的（ ）成正比。
（A ）一次方 （B ）1/2次方 （C ）二次方 （D ）三次方6. 液体流经薄壁小孔的流量与孔口面积的（ ）成正比。
（A ）一次方 （B ）1/2次方 （C ）二次方 （D ）三次方7. 在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为:( )A.层流B.液压冲击C.空穴现象D.紊流8. 液压泵的最大工作压力应（ ）其公称压力。
A 、大于B 、小于C 、等于D 、大于或等于9. 在如图中所示的回路中，如溢流阀和两个串联的减压阀的调定压力分别为MPa p y 5.4=，MPa p j 5.31=，MPa p j 22=，负载为N F 1200=，活塞面积为2115cm A ，减压阀全开口时的局部损失及管路损失可略去不计。
活塞在到达终端位置时a 点处的压力是 ( )A. 4.5MPaB. 3.5MPaC. 2MPaD. Pa =0.8MPa10. 液压传动中最重要的参数是（ ）和（ ）。
A 、压力和流量B 、压力和负载C 、压力和速度D 、流量和速度11. 有两个调整压力分别为5MPa 和10MPa 内控外泄式顺序阀串联在液泵的出口，泵的出口力为（ ）。
1．什么是液压传动工作介质液体--液压传动，2．液压传动系统由哪几部分组成组成部分：动力源（泵）、执行元件（缸、马达）、控制元件（阀）、辅助元件、工作介质3．在液压传动中有哪两个基本参数压力传动中两个最重要的概念：负载决定压力和流量决定速度1、液压系统的压力和执行元件的运动速度分别取决于什么系统的压力决定于（负载），而执行元件的运动速度决定于（流量）2、按照我过标准：牌号为N32的液压油，32是什么数字表示该液压油在40摄氏度时的运动粘度，32就表示40摄氏度时该液压油运动粘度为323、液体在管道内流动时，存在哪两种流动状态层流和湍流1. 液压泵主要有哪几种按其结构形式分为齿轮泵、叶片泵、柱塞泵和螺杆泵；按泵的流量能否调节，分为定量泵和变量泵；按泵的输油方向能否改变，分为单向泵和双向泵。
2. 液压系统的工作温度升高后，对液压泵的工作性能有什么影响1.液压油的标号是在40℃下定义的温度越高，其运动粘度越高粘度越高，泵的内泄越大3. 如何消除齿轮泵的困油现象解决办法通常是在浮动侧板上开卸荷槽，卸荷槽开法是在高压啮合区开槽，使得啮入时形成的高压油流入压油区，也就是压油口，而低压区开槽使得啮出时形成的真空区与吸油口相通，这样就解决困油现象4. 常见的变量泵有哪些叶片泵、径向柱塞泵或轴向柱塞泵1、斜盘式轴向柱塞泵的三对运动摩擦副是什么柱塞与缸体，滑靴与斜盘，缸体与配流盘2、轴向柱塞泵如何实现变量这样的容积泵，只能靠调转速来控制流量，但柱塞泵还可以通过控制柱塞的行程来控制流量，比如变普通的计量泵。
3、液压泵的排量V=50，转速n=1500容积效率，求泵的输出流量实际输出流量Q0=（50*1500*）/60=1225 cm3/s1．液压装置的执行机构通常有哪些液压马达的起动性能用什么来描述答案：液压执行装置是液压系统五个基本组成系统之一液压执行装置（液压执行元件）是指将液压能能转换成机械能，从而实现执行机构的往复直线运动或摆动，输出力或力矩的装置。
某大学《液压与气压传动》课程考试试卷C 适用专业：考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空（每空1分，共20分）：1.液压系统对工作介质的主要要求有、、和等。
2.液压泵是能量转换元件，由原动机驱动把转换成。
3.液压缸按结构形式可分为、、三大类。
4.选择溢流阀时，依据的主要参数为、、。
5.在液压泵中，只有和可制成变量泵。
6.选择滤油器，要注意的几点是、、________ 。
7.被称为气动三大件的气动元件是、、。
二、简答（每题6分，共30分）：1.液压阀的连接方式有哪几种？2.34DM—10L表示什么阀？写出各位字母或数字所表示的意义，并画出其图形符号。
3.简述密封圈的类型和使用材料。
4.不拆开阀，如何区分开两个无铭牌的溢流阀和减压阀？说明理由。
5、若把先导式溢流阀的遥控口当成泄漏口接油箱，这时液压系统将会产生什么问题？三、计算题：1.齿轮泵的模数m=4，齿数Z=9，齿宽B=40mm，泵的额定转速为1500转/分，容积效率为0.9，计算泵的输出流量是多少升/分？（10分）2.一单杆活塞缸，快进和快退（有杆腔进油）时的速度均为4m/min，选定泵的额定流量为30升/分，求活塞和活塞杆直径各是多少？（允许不园整）（12分）。
四、综合分析题：分析如下图示液压系统的工作原理。
1）列出图中标注了数字的液压元件名称。
（10分）2）分析液压系统能完成的主要功能及各步动作时的进油、回油路。
（10分）3）列出系统的动作顺序表。
（8分）某大学《液压与气压传动》课程考试试卷C答案一．填空1．有适当的黏度和良好的粘温特性，氧化安定性好和剪切安定性好，抗乳化性抗泡沫性好，闪点燃点要高，能防火防爆，有良好的润滑性和防腐蚀性，对人体无害，成本低。
2．机械能；液压能。
3．活塞缸；柱塞缸；摆动缸。
4．工作压力；流量；调压范围。
5．单作用叶片泵；柱塞泵。
6．过滤精度，通油能力，滤芯便于清洗或更换。
7．分水滤气器，调压阀，油雾器。
1.液压与气压传动的工作原理液压与气压传动是以流体为工作介质，利用压力能进行能量传递和控制的的一种传动技术。
其中，液压传动主要是利用液体压力能传递动力，而气压传动是以压缩空气的压力能来传递动力。
2.液压与气压传动的优缺点一、液压传动的优点可以完成大范围的无级调速。
在输出相同功率的情况下，液压传动装置的体积小、质量轻、结构紧凑、惯性小。
易于实现自动化。
易于实现过载保护。
易于设计、制造。
二、液压传动的缺点不能保证严格的传动比。
系统工作时，对温度的变化较为敏感。
系统能量损失较大，传输效率较低。
元件的制造精度高、造价高。
出现故障时，比较难于查找和排除。
三、气压传动的优点工作介质来源方便，不会污染环境。
工作环境适应性好。
空气粘度小，管路损失小，便于截至集中供应和远距离输送。
空气控制动作迅速、反应快。
气动元件结构简单，易于加工制造，使用寿命长，可靠性高，适于标准化、系列化、通用化。
维护简单。
四、气压传动的缺点稳定性较差，位置控制和速度控制精度较差。
气动系统的压力级不高。
工作介质没有润滑性。
噪声大。
3．液压油的选用如果把液压系统比作人体躯干，那么液压油就相当人体血液，在液压系统中，液压油起着能量传递、系统润滑、防腐、防锈、冷却等作用，液压系统能否有效地工作，与所选用的液压油的品种及粘度密切相关。
因此，了解液压油性能并正确选用是非常必要的。
液压油代号、组成和特性：HL 通用机床油，具有防锈、抗氧化性能的精制矿物润滑油HM 抗磨液压油，具有防锈抗氧化、抗磨性能的精制矿物润滑油HV 低温液压油，具有防锈、抗氧化、抗磨性能，加增粘剂的精制矿物润滑油HG 液压导轨油，具有防锈抗氧化、抗磨和抗粘滑性的精制矿物润滑油HS 合成烃低温液压油，具有防锈抗氧化、抗磨性能的合成烃油液压油品种的选择根据液压系统的工作压力选择。
不同的工作压力对液压油品质的要求也不同，系统工作压力的增加，要求液压油的抗磨性、抗氧化性、抗泡性以及抗乳化和水解安定等性能也要提高。
华中科技大学网络学院《液压传动与气压传动》试卷（3）（开卷）标准答案及评分标准单位__________学号___________ _姓名___________成绩___________一、填空（每空1分，共30分）1、液压传动是以液体为工作介质，主要利用液体的压力能来传递动力的一种传动方式。
通常的液压传动系统是由液压泵、执行元件、控制阀、辅件和工作液等组成。
其中液压泵是将机械能转化液压能的装置，而执行元件则是完成与前者相反的能量转换功能。
液压系统的工作压力取决于负载。
2、液体静压力的表示方法根据度量基准的不同，可分为__绝对压力_和__相对压力_，液压系统中常用压力表测量系统的压力，那么压力表测量出的压力值是__相对压力_压力。
3、依据流量阀在回路中的位置不同，节流调速回路分为进油节流调速、回油节流调速和旁路节流调速等三种回路，其中回路效率最高的是旁路节流调速。
4、_容积调速回路是既没有_溢流损失又没有__节流_损失的调速方法，它是通过改变泵或马达的_排量_来进行调速的。
_容积节流_调速回路没有_溢流_损失但还是存在__节流_损失。
5、选用过滤器应考虑_过滤精度__、__通流能力___、_机械强度__和其它功能，它在系统中可安装在_泵的吸入口_、__泵的出口_、__回油路_和单独的过滤系统中。
二、问答题（每小题8分，共32分,）1、换向阀所应该具备那些的基本性能？压力损失要小，内泄漏量要小，换向要平稳，换向可靠。
2、气压传动系统中的气源装置主要由哪几部分组成？它们各起什么作用？空压机：产生压缩空气；冷却器：冷却压缩空气，使空气中的油分和水分冷凝；油水分离器：去除压缩空气中已冷凝的油滴和水滴；储气罐：储存压缩空气，稳定压缩空气压力，继续沉降水分和油分；干燥器：进一步去除油分和水分，干燥空气过滤器：过滤压缩空气中的固体颗粒杂质。
3、液压系统对工作介质的主要性能要求有哪些？（回答3~5个要点）举例说明严寒地区的工程机械产品所用液压油的选择应考虑那些因素？答案要点：液压油的主要性能要求有：（1）合适的粘度及良好的粘温特性（2）良好的氧化安定性和热安定性（3）良好的抗磨性（润滑性）（4）良好的防锈蚀性（5）良好的抗乳化性工程机械设备工作在环境温度变化大和野外的工作场所，工作压力高、工作温度和环境温度变化大、湿度变化大，通常应该采用抗磨性好、高粘度指数（粘温特性好）的低凝液压油，同时还有较好的防锈性能和抗乳化性能。
华中科技大学机械科学与工程学院2011 ——2012 学年度第二学期《液压与气压传动》考试试卷（A卷）（考试时间：150分钟考试方式：闭卷）专业班级：学号：考试卡号：姓名：一．填空题（每题2分，共20分）1．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
2．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。
3．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。
4．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。
5．齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的80%～85%。
6．双作用叶片泵的定子曲线由两段（）、两段（）及四段（）组成，吸、压油窗口位于（）段。
7．溢流阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油与阀的出口相通。
定值减压阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油必须（）。
8．选用过滤器应考虑（）、（）、（）和其它功能，它在系统中可安装在（）、（）、（）和单独的过滤系统中。
9．在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将（）调至最大，用（）调速；在高速段，（）为最大，用（）调速。
10．气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大件是指（）、（）、（）。
二．选择题（每题2分，共20分）1．双作用叶片泵具有（）的结构特点；而单作用叶片泵具有（）的结构特点。
（多选）（A）作用在转子和定子上的液压径向力平衡（B）所有叶片的顶部和底部所受液压力平衡（C）不考虑叶片厚度，瞬时流量是均匀的（D）改变定子和转子之间的偏心可改变排量2．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）。
1．什么是液压传动？工作介质液体-- 液压传动，2．液压传动系统由哪几部分组成？组成部分：动力源（泵）、执行元件（缸、马达）、控制元件（阀）、辅助元件、工作介质3．在液压传动中有哪两个基本参数？压力传动中两个最重要的概念：负载决定压力和流量决定速度1、液压系统的压力和执行元件的运动速度分别取决于什么？系统的压力决定于（负载），而执行元件的运动速度决定于（流量）2、按照我过标准：牌号为N32的液压油，32是什么？数字表示该液压油在40 摄氏度时的运动粘度，32 就表示40 摄氏度时该液压油运动粘度为323、液体在管道内流动时，存在哪两种流动状态？层流和湍流1. 液压泵主要有哪几种？按其结构形式分为齿轮泵、叶片泵、柱塞泵和螺杆泵；按泵的流量能否调节，分为定量泵和变量泵；按泵的输油方向能否改变，分为单向泵和双向泵。
2. 液压系统的工作温度升高后，对液压泵的工作性能有什么影响？1. 液压油的标号是在40 C下定义的温度越高，其运动粘度越高粘度越高，泵的内泄越大3. 如何消除齿轮泵的困油现象？解决办法通常是在浮动侧板上开卸荷槽，卸荷槽开法是在高压啮合区开槽，使得啮入时形成的高压油流入压油区，也就是压油口，而低压区开槽使得啮出时形成的真空区与吸油口相通，这样就解决困油现象4. 常见的变量泵有哪些？叶片泵、径向柱塞泵或轴向柱塞泵1 、斜盘式轴向柱塞泵的三对运动摩擦副是什么？柱塞与缸体，滑靴与斜盘，缸体与配流盘2、轴向柱塞泵如何实现变量？这样的容积泵，只能靠调转速来控制流量，但柱塞泵还可以通过控制柱塞的行程来控制流量，比如变普通的计量泵。
3、液压泵的排量V=50,转速n=1500容积效率0.98 ,求泵的输出流量？实际输出流量Q0=(50*1500*0.98 )/60=1225 cm3/s1．液压装置的执行机构通常有哪些？液压马达的起动性能用什么来描述？答案：液压执行装置是液压系统五个基本组成系统之一液压执行装置 (液压执行元件) 是指将液压能能转换成机械能，从而实现执行机构的往复直线运动或摆动，输出力或力矩的装置。
液压与气压传动试卷一、填空题（每空1分，共25分）1．液压传动主要以液体的压力能进行工作。
对于结构及尺寸确定的液压系统，其执行元件的工作压力决定于工作负载，执行元件的速度决定于流量。
2．液体受压力作用而发生体积缩小的性质称为液体的可压缩性，当液压油中混有空气时，其抗压缩能力将降低。
3．限压式变量叶片泵是利用工作压力的反馈作用实现的，它具有内反馈和外反馈 两种形式。
当其出口压力超过泵的限度压力，输出流量将显著地减少(降低)。
4. 液体的粘度通常有三种不同的表示方法，它们是动力粘度dydu τμ=，＿运动粘度ρμν=____， 相对粘度。
P11 温度对粘度的影响，温度升高，粘度下降，粘度指数高，说明粘度随温度变化小，其粘温特性好。
压力对粘度的影响，气泡对粘度的影响。
5、液力传动是主要利用液体动能或位能的传动；液压传动是主要利用液体 压力 能的传动。
6、液体在管道中流动由于存在液阻，就必须多消耗一部分能量克服前进道路上的阻力，这种能量消耗称为 压力 损失；液流在等断面直管中流动时，由于具有粘性，各质点间的运动速度不同，液体分子间及液体与管壁之间产生摩擦力，为了克服这些阻力，产生的损失称之为 沿程压力 损失。
液体在流动中，由于遇到局部障碍而产生的阻力损失称为 局部压力 损失。
P43 沿程压力损失：2Re 64=Δ,=Re 2v ρd l p υvd λ雷诺系数，2=Δ2v ρξp ξ 7、对于泵来说流量是变量，不同的泵，其(排)量不同，但选定适当的转速，可获得相等的_流___量。
8、实际工作时，溢流阀开口的大小是通过 [压力] 的变化来自动调整的。
9、轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成，改变__斜盘的倾角___，可以改变泵的排量。
10、马达是_执行___元件，输入的是压力油，输出的是__转矩___和__转速___。
11、减压阀是利用液流通过_缝隙___产生压降的原理，使出口压力低于进口压力，并使出口压力保持基本不变的压力控制阀。
华中科技大学网络教育液压与气压传动作业答案集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）1．什么是液压传动？工作介质液体--液压传动，2．液压传动系统由哪几部分组成？组成部分：动力源（泵）、执行元件（缸、马达）、控制元件（阀）、辅助元件、工作介质3．在液压传动中有哪两个基本参数？压力传动中两个最重要的概念：负载决定压力和流量决定速度1、液压系统的压力和执行元件的运动速度分别取决于什么？系统的压力决定于（负载），而执行元件的运动速度决定于（流量）2、按照我过标准：牌号为N32的液压油，32是什么？数字表示该液压油在40摄氏度时的运动粘度，32就表示40摄氏度时该液压油运动粘度为323、液体在管道内流动时，存在哪两种流动状态？层流和湍流1. 液压泵主要有哪几种？按其结构形式分为齿轮泵、叶片泵、柱塞泵和螺杆泵；按泵的流量能否调节，分为定量泵和变量泵；按泵的输油方向能否改变，分为单向泵和双向泵。
2. 液压系统的工作温度升高后，对液压泵的工作性能有什么影响？1.液压油的标号是在40℃下定义的温度越高，其运动粘度越高粘度越高，泵的内泄越大3. 如何消除齿轮泵的困油现象？解决办法通常是在浮动侧板上开卸荷槽，卸荷槽开法是在高压啮合区开槽，使得啮入时形成的高压油流入压油区，也就是压油口，而低压区开槽使得啮出时形成的真空区与吸油口相通，这样就解决困油现象4. 常见的变量泵有哪些？叶片泵、径向柱塞泵或轴向柱塞泵1、斜盘式轴向柱塞泵的三对运动摩擦副是什么？柱塞与缸体，滑靴与斜盘，缸体与配流盘2、轴向柱塞泵如何实现变量？这样的容积泵，只能靠调转速来控制流量，但柱塞泵还可以通过控制柱塞的行程来控制流量，比如变普通的计量泵。
3、液压泵的排量V=50，转速n=1500容积效率0.98，求泵的输出流量？实际输出流量Q0=（50*1500*0.98）/60=1225 cm3/s1．液压装置的执行机构通常有哪些？液压马达的起动性能用什么来描述？答案：液压执行装置是液压系统五个基本组成系统之一液压执行装置（液压执行元件）是指将液压能能转换成机械能，从而实现执行机构的往复直线运动或摆动，输出力或力矩的装置。
华中科技大学网络学院《液压传动与气压传动》试卷（5）（开卷）标准答案及评分标准单位__________学号___________ _姓名___________成绩___________一、填空题（每空1分，共30分）1.液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
2.一个完整的液压系统是由（动力元件）、（控制元件）、（执行元件）、（辅助元件）和（液压介质）五部分组成的。
3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。
4.变量泵是指（排量）可以改变的液压泵，常见的变量泵有( 单作用叶片泵)、( 轴向柱塞泵)、( 径向柱塞泵), 其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。
5.液压泵的实际流量比理论流量（小）；而液压马达实际流量比理论流量（大）。
6.调速阀是由（定差减压阀）和节流阀（串联）而成，旁通型调速阀是由（溢流阀）和节流阀（并联）而成。
7.不含水蒸气的空气为（干空气），含水蒸气的空气称为（湿空气），所含水分的程度用（湿度）和（含湿量）来表示。
8.气动三联件是气动元件及气动系统使用压缩空气的最后保证，三联件是指（分水滤气器）、（减压阀）、（油雾器）。
二、选择题：将正确答案序号填在括号中（每小题2分，共14分）1.流量连续性方程是（C）在流体力学中的表达形式，而伯努力方程是（A）在流体力学中的表达形式。
（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他2.双作用叶片泵具有（A、C）的结构特点；而单作用叶片泵具有（B、D）的结构特点。
（A）作用在转子和定子上的液压径向力平衡（B）所有叶片的顶部和底部所受液压力平衡（C）不考虑叶片厚度，瞬时流量是均匀的（D）改变定子和转子之间的偏心可改变排量3.一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（ D ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（B ）。
华中科技大学网络学院《液压传动与气压传动》试卷（4）（开卷）标准答案及评分标准一、填空题（每空1分，共30分）1．液压传动装置由液压泵、执行元件、控制元件、液压辅件和工作液等组成。
液压系统的工作压力取决于负载。
2．按照我国国家标准规定：牌号为“N46”液压油，“46”表示是该种类的液压油在_40_℃时的运动粘度是46(cSt),换算成动力粘度约为_0.0414_(Pa . s)。
（假定油的密度为900kg/m3）3．液压泵常用的型式有齿轮泵、叶片泵和柱塞泵。
4．液压装置的执行机构通常有_液压马达_和_液压缸_。
5．节流调速回路用定量泵供油，用流量阀即_节流阀_或_调速阀_改变进入执行元件的流量使之变速。
依据流量阀在回路中的位置不同，分为_进油节流调速_、_回油节流调速_和_旁路节流调速_等三种回路。
6．通过改变泵或马达的排量来进行调速的方法称为_容积调速回路_, 这种调速方法主要优点是没有_节流_损失，也没有_溢流_损失。
7．_容积节流_调速的工作原理是：用排量可以自动改变的压力补偿泵供油，用_流量控制阀_调节进入缸或缸流出的流量来调节活塞的运动速度。
8．不含水蒸气的空气为__干空气_，含水蒸气的空气称为_湿空气_，所含水分的程度用__湿度_和__含湿量__来表示。
随温度的降低，空气的含湿量_降低_。
二、简答题（每小题8分，共32分）1、何谓变量泵? 变量叶片泵、轴向柱塞泵和径向柱塞泵是如何变量的？排量可以调节的泵称变量泵。
变量叶片泵和径向柱塞泵是通过改变定子和转子的偏心量来改变排量的，轴向柱塞泵是通过改变斜盘的倾角来改变泵的排量的。
2、从阀实现的控制功能、控制压力油来源、主阀口的状态和泄漏油的回油方式等几个方面比较溢流阀和顺序阀的差别(列出图形符号)。
溢流阀是保持进口压力恒定的压力控制阀，其控制压力取自阀的进口，主阀口常闭，泄油方式为内泄。
顺序阀是当进口压力达到某一设定值时主阀口开启，其控制压力取自阀的进口（内控）或系统其他的部位（外控），主阀口常闭，泄油方式可为外泄或内泄。
1．什么是液压传动？工作介质液体--液压传动，2．液压传动系统由哪几部分组成？组成部分：动力源（泵）、执行元件（缸、马达）、控制元件（阀）、辅助元件、工作介质3．在液压传动中有哪两个基本参数？压力传动中两个最重要的概念：负载决定压力和流量决定速度1、液压系统的压力和执行元件的运动速度分别取决于什么？系统的压力决定于（负载），而执行元件的运动速度决定于（流量）2、按照我过标准：牌号为N32的液压油，32是什么？数字表示该液压油在40摄氏度时的运动粘度，32就表示40摄氏度时该液压油运动粘度为323、液体在管道内流动时，存在哪两种流动状态？层流和湍流1. 液压泵主要有哪几种？按其结构形式分为齿轮泵、叶片泵、柱塞泵和螺杆泵；按泵的流量能否调节，分为定量泵和变量泵；按泵的输油方向能否改变，分为单向泵和双向泵。
2. 液压系统的工作温度升高后，对液压泵的工作性能有什么影响？1.液压油的标号是在40℃下定义的温度越高，其运动粘度越高粘度越高，泵的内泄越大3. 如何消除齿轮泵的困油现象？解决办法通常是在浮动侧板上开卸荷槽，卸荷槽开法是在高压啮合区开槽，使得啮入时形成的高压油流入压油区，也就是压油口，而低压区开槽使得啮出时形成的真空区与吸油口相通，这样就解决困油现象4. 常见的变量泵有哪些？叶片泵、径向柱塞泵或轴向柱塞泵1、斜盘式轴向柱塞泵的三对运动摩擦副是什么？柱塞与缸体，滑靴与斜盘，缸体与配流盘2、轴向柱塞泵如何实现变量？这样的容积泵，只能靠调转速来控制流量，但柱塞泵还可以通过控制柱塞的行程来控制流量，比如变普通的计量泵。
3、液压泵的排量V=50，转速n=1500容积效率0.98，求泵的输出流量？实际输出流量Q0=（50*1500*0.98）/60=1225 cm3/s1．液压装置的执行机构通常有哪些？液压马达的起动性能用什么来描述？答案：液压执行装置是液压系统五个基本组成系统之一液压执行装置（液压执行元件）是指将液压能能转换成机械能，从而实现执行机构的往复直线运动或摆动，输出力或力矩的装置。
液压与气压传动考试题及答案一.单项选择题（每小题 2 分，共50 分）1.二位五通阀在任意位置时，阀芯上的油口数目为A .2 B.3 C.5 D.42.应用较广.性能较好，可以获得小流量的节流口形式为A . 针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3.调压和减压回路所采用的主要液压元件是A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4.-- 管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。
A. 铜管B.钢管C.橡胶软管D.塑料管5.-- 是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。
A.油箱B.过滤器C. 蓄能器D.压力计6.能输出恒功率的容积调速回路是--A. 变量泵--- 变量马达回路B.定量泵--- 变量马达C.变量泵--- 定量马达 D.目前还没有7.溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的A.压力B.流量C.流向D.清洁度8.当环境温度较高时，宜选用粘度等级的液压油A.较低B.较高C.都行D.都不行9.能将液压能转换为机械能的液压元件是A.液压泵B.液压缸C.单向阀D.溢流阀10.下列压力控制阀中，哪一种阀的出油口直接通向油箱A.顺序阀B.减压阀C.溢流阀D.压力继电器11.液压系统的动力元件是--A.电动机B.液压泵C.液压缸D.液压阀12.活塞有效作用面积一定时,活塞的运动速度取决于A. 液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13.不能作为双向变量泵的是--A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14.在液压系统中用于调节进入执行元件液体流量的阀是A.溢流阀B.单向阀C.调速阀D.换向阀15.压力控制回路包括--A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16.液压系统中减压阀处的压力损失是属于A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17.柱塞泵是用于-- 系统中A.高压B.中压C.低压D.都不可以18.下列液压缸中可以进行差动连接的是A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19.Y 型.V 形密封圈在安装时，唇口应对应着压力的一侧A.高B.低C.都行D.无法确定20.下列换向阀的中位机能中，能对液压缸进行闭锁的是A.O 型B.H 型C.Y型D.P 型21.外啮合齿轮泵的特点有---A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力 C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22.单作用叶片泵-----A. 定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23.液压机床开动时,运动部件产生突然冲击的现象通常是A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24.缸筒较长时常采用的液压缸形式是A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是A.柱塞式液压缸B.摆动式液压缸A. 前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题 2 分，共10 分）1、液压传动系统中，常用的方向控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2 ．方向控制回路是-B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路3．液压传动系统中，常用的的压力控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4 ． - 是速度控制回路A. 换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路5. 液压系统中，常用的执行元件有A. 液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器 F.电磁换向阀三．简答题（每小题 5 分，共10 分）1 ．容积泵基本的工作条件是？简述溢流阀在系统中的应用？四．计算题（12 分）1 ．如有图所示，一个液压泵驱动两个油缸串联工作。
