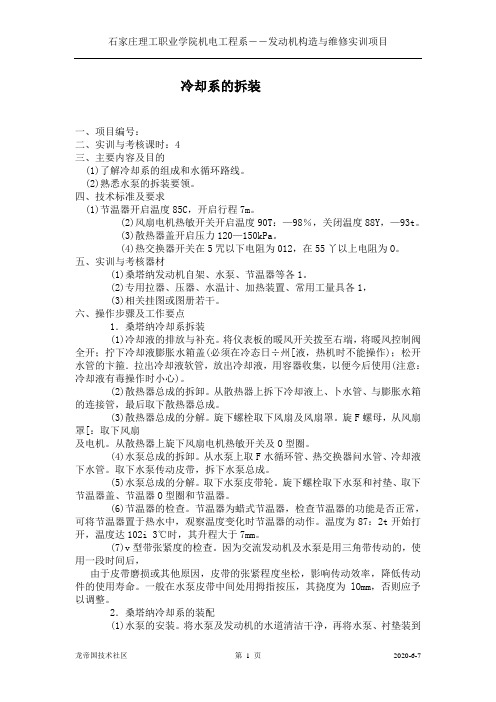

冷却系的拆装一、项目编号：二、实训与考核课时：4三、主要内容及目的(1)了解冷却系的组成和水循环路线。
(2)熟悉水泵的拆装要领。
四、技术标准及要求(1)节温器开启温度85C，开启行程7m。
(2)风扇电机热敏开关开启温度90T：—98％，关闭温度88Y，—93t。
(3)散热器盖开启压力120—150kPa。
(4)热交换器开关在5咒以下电阻为012，在55丫以上电阻为O。
五、实训与考核器材(1)桑塔纳发动机自架、水泵、节温器等各1。
(2)专用拉器、压器、水温计、加热装置、常用工量具各1，(3)相关挂图或图册若干。
六、操作步骤及工作要点1．桑塔纳冷却系拆装(1)冷却液的排放与补充。
将仪表板的暖风开关拨至右端，将暖风控制阀全开；拧下冷却液膨胀水箱盖(必须在冷态日÷州[液，热机时不能操作)；松开水管的卞箍．拉出冷却液软管，放出冷却液，用容器收集，以便今后使用(注意：冷却液有毒操作时小心)。
(2)散热器总成的拆卸。
从散热器上拆下冷却液上、卜水管、与膨胀水箱的连接管，最后取下散热器总成。
(3)散热器总成的分解。
旋下螺栓取下风扇及风扇罩。
旋F螺母，从风扇罩[：取下风扇及电机。
从散热器上旋下风扇电机热敏开关及O型圈。
(4)水泵总成的拆卸。
从水泵上取F水循环管、热交换器问水管、冷却液下水管。
取下水泵传动皮带，拆下水泵总成。
(5)水泵总成的分解。
取下水泵皮带轮。
旋下螺栓取下水泵和衬垫、取下节温器盖、节温器O型圈和节温器。
(6)节温器的检查。
节温器为蜡式节温器，检查节温器的功能是否正常，可将节温器置于热水中，观察温度变化时节温器的动作。
温度为87：2t开始打开，温度达102i 3℃时，其升程大于7mm。
(7)v型带张紧度的检查。
因为交流发动机及水泵是用三角带传动的，使用一段时间后，由于皮带磨损或其他原因，皮带的张紧程度坐松，影响传动效率，降低传动件的使用寿命。
一般在水泵皮带中间处用拇指按压，其挠度为lOmm，否则应予以调整。
一、实训背景随着我国工业和交通运输业的快速发展，冷却系统在各类机械设备中扮演着至关重要的角色。
冷却系统的主要功能是降低设备运行过程中产生的热量，保证设备的正常运行。
为了提高学生对冷却系统的认识，增强动手能力，本次实训选择了冷却系统的拆装作为实训内容。
二、实训目的1. 熟悉冷却系统的结构、工作原理和性能特点。
2. 掌握冷却系统的拆装步骤和方法。
3. 培养学生的动手能力和团队协作精神。
4. 提高学生对冷却系统故障排除和维护保养的能力。
三、实训内容本次实训主要针对冷却系统的拆装过程，具体内容包括：1. 冷却系统组成及各部件功能介绍。
2. 冷却系统拆装步骤及注意事项。
3. 冷却系统各部件的检测与维修。
4. 冷却系统组装及调试。
四、实训过程1. 冷却系统组成及各部件功能介绍实训开始前，首先由指导老师向学生介绍冷却系统的组成及各部件的功能。
冷却系统主要由水箱、水泵、散热器、风扇、冷却液等组成。
水箱用于储存冷却液，水泵负责将冷却液送至散热器，散热器用于降低冷却液的温度，风扇则负责加速空气流动，提高散热效率。
2. 冷却系统拆装步骤及注意事项（1）拆装前的准备工作：准备好拆装工具，如扳手、螺丝刀等。
（2）拆装步骤：①拆卸风扇：先将风扇电源线拔掉，然后用扳手拧下风扇固定螺丝，取下风扇。
②拆卸散热器：拧下散热器固定螺丝，取下散热器。
③拆卸水泵：拧下水泵固定螺丝，取下水泵。
④拆卸水箱：拧下水箱固定螺丝，取下水箱。
（3）注意事项：①拆装过程中要轻拿轻放，避免损坏部件。
②拆装顺序要按照从上到下、从外到内的原则进行。
③拆下的部件要妥善放置，避免丢失。
3. 冷却系统各部件的检测与维修（1）检测水泵：检查水泵叶轮是否磨损，轴承是否松动，如有问题及时更换。
（2）检测散热器：检查散热器翅片是否变形，散热片是否堵塞，如有问题及时清理或更换。
（3）检测风扇：检查风扇叶片是否变形，轴承是否松动，如有问题及时更换。
4. 冷却系统组装及调试（1）组装步骤：按照拆装的相反顺序进行组装。
发动机冷却系统拆装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!发动机冷却系统拆装流程一、准备工作阶段。
在对发动机冷却系统进行拆装之前，必须做好充分的准备。
发动机拆装实训指导书发动机拆装实训指导书1.引言本实训指导书旨在提供给学员一份详细的操作指南，以便他们能够正确地进行发动机的拆装操作。
请学员仔细阅读本指导书，并按照指导书中的步骤进行操作。
2.实训准备2.1 工具准备在开始发动机的拆装之前，请确保以下工具已经准备齐全：- 扳手- 气动工具- 螺丝刀- 打开器- 清洁剂2.2 安全准备在进行发动机拆装操作之前，请确保已经采取了以下安全措施：- 确保工作区域通风良好- 佩戴适当的防护装备，如手套、护目镜和防尘口罩- 未经授权人员禁止进入工作区域- 确保发动机处于稳定的位置，避免发动机倾斜或滑动3.发动机拆卸3.1 燃油系统拆卸3.1.1 关闭燃油供应- 将燃油供应开关关闭- 确保燃油系统的压力已经释放3.1.2 拆卸燃油输送管- 使用扳手或气动工具拆卸燃油输送管上的螺母- 将燃油输送管从发动机上取下3.2 冷却系统拆卸3.2.1 排放冷却液- 打开冷却液排放阀，将冷却液排放至容器中3.2.2 拆卸冷却液输送管- 使用扳手或气动工具拆卸冷却液输送管上的螺母- 将冷却液输送管从发动机上取下3.3 发动机传动系统拆卸3.3.1 拆卸传动皮带- 使用扳手或气动工具松开传动皮带上的张紧装置- 将传动皮带从发动机上取下3.3.2 拆卸传动链条- 使用扳手或气动工具拧松传动链条上的螺丝- 将传动链条从发动机上取下4.发动机组装4.1 燃油系统组装4.1.1 安装燃油输送管- 将燃油输送管连接到发动机上- 使用扳手或气动工具紧固燃油输送管上的螺母4.1.2 开启燃油供应- 将燃油供应开关打开4.2 冷却系统组装4.2.1 安装冷却液输送管- 将冷却液输送管连接到发动机上- 使用扳手或气动工具紧固冷却液输送管上的螺母4.2.2 注入冷却液- 打开冷却液注入阀，将冷却液注入冷却系统4.3 发动机传动系统组装4.3.1 安装传动链条- 将传动链条连接到发动机上- 使用扳手或气动工具拧紧传动链条上的螺丝4.3.2 安装传动皮带- 将传动皮带安装到发动机上- 使用扳手或气动工具紧固传动皮带上的张紧装置5.实训总结在本次发动机拆装的实训中，学员通过按照指导书的步骤进行操作，成功地完成了发动机的拆卸和组装。
![项目六 冷却系统认知与拆装[20页]](https://uimg.taocdn.com/1048622efe4733687e21aabc.webp)
发动机构造与维修实训指导手册八、冷却系拆装与检查的维修实训指导书中南XXX学校汽车运用与发动机教研室冷却系的拆装与检查安全生产注意事项一、个人安全（一）眼睛的防护在汽车维修企业中，眼睛经常会受到各种伤害，如飞来的物体、腐蚀性的化学飞溅物、有毒的气体或烟雾等，但这些伤害几乎都是可以防护的。
常见的保护眼睛的装备是护目镜和面罩。
护目镜可以防护各种对眼睛的伤害，如飞来物体或飞溅的液体。
在下列情况下，应考虑佩戴护目镜：进行金属切削加工、用塞子或冲子铲剔、使用压缩空气、使用清洗剂等。
面罩不仅能够保护眼睛，还能保护整个面部。
如果进行电弧焊或气焊，要使用带有色镜片的护目镜或深色镜片的特殊面罩，以防止有害光线或过强的光线伤害眼睛。
注意：在摘下护目镜时，要闭上眼睛，防止粘在护目镜外的金属颗粒掉进眼睛里。
（二）听觉的保护汽车修理厂是个噪声很大的场所，各种设备如冲击扳手、空气压缩机、砂轮机、发动机等的噪声都很大。
短时的高噪声会造成暂时性听力丧失，但持续的较低噪声则更有害。
常见的听力保护装备有耳罩和耳塞，噪声极高时可同时佩戴。
一般在钺金车间必须佩戴耳罩或耳塞。
（三）手的保护手是身体经常受伤的部位之一，保护手要从两方面着手：一是不要把手伸到危险区域，如发动机前部转动的传动带区域、发动机排气管道附近等。
二是必要时应戴上防护手套。
不同的场合需用不同的防护手套，金属加工用劳保安全手套，接触化学品用橡胶手套。
（四）衣服、头发及饰物宽松的衣服、长袖子、领带都容易卷进旋转的机器中，所以在修理厂中，首先一定要穿合体的工作服，最好是连体工作服，外套、工装裤也可以，这些工作服比平时衣着安全多了。
如果戴领带则要把它塞到衬衫里。
工作时不要戴手表或其他饰物，特别是金属饰物，在进行电气维修时可能会导人电流而烧伤皮肤，或导致电路短路而损坏电子元件或设备。
在工厂内要穿劳保鞋，可以保护脚面不被落下的重物砸伤，且劳保鞋的鞋底是防油、防滑的。
长发很容易被卷入运转的机器中，所以长发一定要扎起来，并戴上帽子。
《汽车发动机构造与维修》实训指导书目录项目一发动机拆装维修常用工量具项目二发动机总体结构认识项目三曲柄连杆机构的拆装项目四曲柄连杆机构的检验和调整项目五配气机构的拆装项目六配气机构主要零件的检修项目七气门间隙的检查与调整及气缸压力的测量项目八冷却系的拆装与检查项目九润滑系的拆装与检查项目十电喷发动机拆装项目一发动机拆装维修常用工量具一、实训目的及要求（一）了解常用工具和量具的种类和作用。
（二）掌握各种扳手、榔头、撬棒、铜棒等常用拆装工具的使用方法。
（三）掌握各量具的使用方法（四）学会汽车举升器、吊车、千斤顶等举升机具的使用方法和要求。
二、实训设备及工量具各种扳手、活塞环装卸钳、气门弹簧装卸钳、千斤顶、黄油枪、汽车举升器、吊车；钢板尺、卡钳、游标卡尺、外径千分尺、百分表、量缸表、塞尺。
三、实训内容（一）拆装工具的作用和使用方法1、扳手扳手用以紧固或拆卸带有棱边的螺母和螺栓，常用的扳手有开口扳手、梅花扳手、套筒扳手、活动扳手、管子扳手等。
(1)开口扳手最常见的一种扳手，又称呆扳手，如图1-1所示。
其开口的中心平面和本体中心平面成l50角，这样既能适应人手的操作方向，又可降低对操作空间的要求。
其规格是以两端开口的宽度s(mm)来表示的，如8—10、12—14等；通常是成套装备，有八件一套、十件一套等；通常用45号、50号钢锻造，并经热处理。
图1—1 开口扳手图1—2 梅花扳手(2)梅花扳手梅花扳手同开口扳手的用途相似。
其两端是花环式的。
其孔壁一般是12边形，可将螺栓和螺母头部套住，扭转力矩大，工作可靠，不易滑脱，携带方便。
如图所示。
使用时，扳动300后，即可换位再套，因而适用于狭窄场合下操作。
与开口扳手相比，梅花扳手强度高，使用时不易滑脱，但套上、取下不方便。
其规格以闭口尺寸S(mm)来表示，如8—10、12—14等；通常是成套装备，有八件一套、十件一套等；通常用45号钢或40Cr 锻造，并经热处理。
一、实习目的通过本次发动机冷却系统实习，使我对发动机冷却系统的结构、工作原理、拆装方法及注意事项有更深入的了解，提高动手实践能力，为今后的汽车维修工作打下坚实基础。
二、实习时间2022年10月20日至2022年10月24日三、实习地点汽车维修实训室四、实习内容1. 发动机冷却系统概述发动机冷却系统是汽车发动机的重要组成部分，其主要功能是维持发动机正常工作温度，保证发动机功率和寿命。
冷却系统主要由水泵、散热器、风扇、冷却液、水道等组成。
2. 发动机冷却系统拆装（1）拆装工具及材料准备：扳手、螺丝刀、水箱胶管、密封垫、冷却液等。
（2）拆装步骤：①拆卸风扇：先将风扇叶片固定螺栓拧下，取下风扇叶片，然后拧下风扇电机固定螺栓，取下风扇电机。
②拆卸散热器：拧下散热器固定螺栓，取下散热器。
③拆卸水泵：拧下水泵固定螺栓，取下水泵。
④拆卸冷却液：打开冷却液盖，将冷却液放空。
⑤清洗水道、散热器、水泵等部件。
⑥更换密封垫、水箱胶管等易损件。
⑦组装冷却系统：按照拆卸的相反顺序组装冷却系统。
3. 发动机冷却系统注意事项（1）拆装过程中，注意保护零部件，避免划伤、变形。
（2）拆卸冷却液时，注意防止烫伤。
（3）更换密封垫、水箱胶管等易损件时，确保其密封性。
（4）组装冷却系统时，注意检查各部件连接是否牢固。
五、实习总结通过本次发动机冷却系统实习，我掌握了以下知识和技能：1. 发动机冷却系统的结构、工作原理及拆装方法。
2. 冷却系统各部件的检查与更换。
3. 拆装过程中注意事项及安全操作。
4. 提高了动手实践能力，为今后汽车维修工作打下了坚实基础。
总之，本次实习使我受益匪浅，对发动机冷却系统有了更深入的了解，为今后的汽车维修工作积累了宝贵经验。
在今后的学习和工作中，我将继续努力，不断提高自己的专业素养。
