过电压保护名词解释
过电压保护是一种用于保护电子设备免受过高电压的损坏的技术。
当电子设备接收到超过其额定电压的电压时，该设备可能会受到永久性损坏或临时性故障。
过电压保护技术可以防止这些问题的发生。
过电压保护技术有多种形式。
其中一种形式是使用过压保护器。
过压保护器是一种电子元器件，它可以在电压超出其限制时自动切断电路。
这样可以保护设备免受过电压的损害。
另一种形式是使用电压稳压器。
电压稳压器是一种电子元器件，它可以将电压稳定在设定值以下。
这种技术特别适用于需要稳定电压的设备，如计算机和其他精密设备。
还有一种形式是使用瞬变电压抑制器。
瞬变电压抑制器可以在电压瞬间变化时快速响应，并限制电压上升的幅度。
这种技术适用于瞬间电压尖峰较高的设备，如发电机或变压器。
总之，过电压保护技术可以保护设备免受过高电压的损害。
这种技术在电子设备中广泛使用，以确保设备的正常运行和延长设备的寿命。
- 1 -。
主电机励磁过电压保护工作原理主电机励磁过电压保护是一种常见的电气保护装置，它可以在主电机励磁系统发生过电压故障时及时切断电路，确保主电机和设备的安全稳定运行。
本篇文章将就主电机励磁过电压保护的工作原理进行介绍。
主电机励磁过电压是指电源端出现高于设定值的电压，通常是由于系统故障、操作失误或设备老化等原因导致的。
具体来说，主电机励磁过电压可能产生的原因包括：1.发电机可调电压器异常；2.主变压器换流侧整流变压器相间短路或直流侧的整流柿子故障；3.电容补偿柜或调速柜输出变压器故障；4.主电机励磁回路自身故障。
以上这些因素都可能导致主电机励磁过电压，一旦出现此类故障，将对设备造成不可预测的损失和影响。
主电机励磁过电压保护在保护主电机励磁系统时，是通过检测电源端电压是否超过限定值，并触发停机保护的方式来实现。
其主要原理包括：1.电源端电压检测：在励磁系统中设置电压检测装置，可以实时监测电源端电压的大小。
这些检测装置可以分布在整个电路中，确保可以监测到所有必要的点。
2.误差比较器：监测的电源端电压与设定的限定值进行比较的状态元件。
当电源端电压超过限定值时，误差比较器判定发生故障，产生报警或触发停机偏护信号。
3.停机保护装置：一旦触发停机保护，就会切断励磁电源，从而停止主电机的旋转。
停机保护装置必须能够快速脱离励磁回路，以便避免电源端电压对主电机励磁感应器件造成进一步破坏。
以上这些元件相互配合，可以有效地实现主电机励磁过电压的保护。
实现主电机励磁过电压保护的方法还有很多，下面列举一些较为常见的实现方法。
1.插接式过电压保护器：可以直接插入到励磁回路中，达到快速切断电路的目的。
其具有线路简单，操作方便等优点。
2.电磁继电器过电压保护装置：通过检测电源端电压与设定值之间的差值，并通过继电器作为控制元件实现切断电路。
这种保护装置适用于小型主电机。
3.数字式保护装置：是一种新型、可编程的保护装置，可以实现高精度的电气保护。

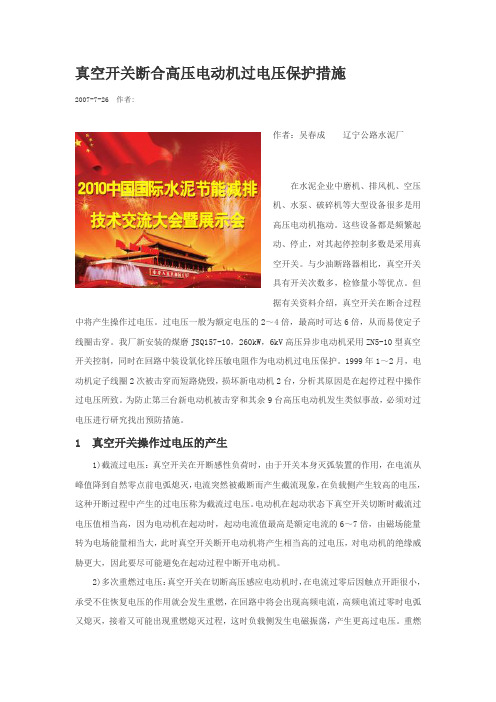

真空开关断合高压电动机过电压保护措施2007-7-26 作者:作者：吴春成辽宁公路水泥厂在水泥企业中磨机、排风机、空压机、水泵、破碎机等大型设备很多是用高压电动机拖动。
这些设备都是频繁起动、停止，对其起停控制多数是采用真空开关。
与少油断路器相比，真空开关具有开关次数多，检修量小等优点。
但据有关资料介绍，真空开关在断合过程中将产生操作过电压。
过电压一般为额定电压的2～4倍，最高时可达6倍，从而易使定子线圈击穿。
我厂新安装的煤磨JSQ157-10，260kW，6kV高压异步电动机采用ZN5-10型真空开关控制，同时在回路中装设氧化锌压敏电阻作为电动机过电压保护。
1999年1～2月，电动机定子线圈2次被击穿而短路烧毁，损坏新电动机2台，分析其原因是在起停过程中操作过电压所致。
为防止第三台新电动机被击穿和其余9台高压电动机发生类似事故，必须对过电压进行研究找出预防措施。
1 真空开关操作过电压的产生1)截流过电压：真空开关在开断感性负荷时，由于开关本身灭弧装置的作用，在电流从峰值降到自然零点前电弧熄灭，电流突然被截断而产生截流现象，在负载侧产生较高的电压，这种开断过程中产生的过电压称为截流过电压。
电动机在起动状态下真空开关切断时截流过电压值相当高，因为电动机在起动时，起动电流值最高是额定电流的6～7倍，由磁场能量转为电场能量相当大，此时真空开关断开电动机将产生相当高的过电压，对电动机的绝缘威胁更大，因此要尽可能避免在起动过程中断开电动机。
2)多次重燃过电压：真空开关在切断高压感应电动机时，在电流过零后因触点开距很小，承受不住恢复电压的作用就会发生重燃，在回路中将会出现高频电流，高频电流过零时电弧又熄灭，接着又可能出现重燃熄灭过程，这时负载侧发生电磁振荡，产生更高过电压。
重燃过电压波头极陡(d U/d t大)，电压幅值高，将集中在电动机首端几匝绕组上，使电位分布不均匀，造成匝间击穿，真空开关在切断电动机时，最主要危害是高频重燃过电压。
科技资讯科技资讯S I N &T NOLOGY INFORM TION 2008NO.06SCI ENCE &TECHNOLOGY I NFORMATI ON 工程技术大型同步发电机在运行时常因一些故障或其它的原因使转子系统出现过电压,分析发电机转子过电压产生的原因并采取相应的措施对电力系统的安全运行有重要的意义。
通常当发电机组出现二相、三相突然短路、失步、非同期合闸、灭磁、非全相运行时,会产生转子系统的过电压。
另外可控硅励磁电源出现的换相尖峰过电压以及从交流侧通过励磁变压器和气隙传递过来的大气过电压和电网操作过电压也会出现在转子系统中。
这些过电压产生的条件不同、强弱不同,因此应当采取不同的保护方法。
一般来说,由于铁磁材料的阻尼作用,大气过压和电网操作过电压传递到转子系统上已很微弱,不会超过其它种类过电压的强度和持续时间,可以不自行考虑。
由于过电压产生的原因不同,因此不同的过电压有其自身的特点。
灭磁过电压时间短、能量集中;非全相或大滑差异步运行时过电压剧烈,时间不定,其能量无法估计;可控硅换相尖峰过电压时间极短,但持续时间极长。
灭磁过电压的问题,十几年来已引起充分的注意,并已重视和熟悉。
非全相及大滑差异步运行虽出现较少,但危害很大,应引起重视。
可控硅电源换相引起的尖峰过电压是一步机组误强励,误失磁的根本原因,必须采取保护措施。
过电压保护的基本元件一般大多选用氧化锌压敏电阻阀片。
其原因有四,一是阀片单位体积能容量大,可做到300J/cm 3,单只阀片可做到20K J/只。
二是保护特性好,阀片流过100A 的电压和流过100mA 的电压比值仅为1.5倍(即U 100A /U 10mA =1.5=K 1,K 1称为残压比)。
三是漏电流小,二分之一U 10m A 电压下的电流I<50uA 。
四是寿命长,阀片能在持续运行电压U e =0.75U 10mA 下工作100年。
根据氧化锌电阻的基本性能参数并对各种过电压的特点进行分析,就可以合理地使用阀片对各类过电压进行有效的保护。
发电机转子过电压保护试验的必要性摘要：发电机转子灭磁系统以及过电压保护的改造是值得人们进行深入探讨的，只有合理的进行改造，才能真正发挥保护的作用，维持电压的稳定，保证电网的持续运行，这具有重要的意义。
这就要求有关工作人员能够意识到转子过电压保护改造的重要性，针对其中存在的问题能够进行深入的分析，进而找出关键的影响因素，进而为改造方案提出一定的依据，加强过电压的保护，提高整体机组运行的安全性，从而保证人们的用电安全，避免对人们的生命财产安全造成影响，进一步的提高供电的质量，更好的满足人们的用电需求，促进社会健康的发展。
鉴于此，本文对发电机转子过电压保护试验的必要性进行分析，以供参考。
关键词：发电机；转子过电压保护；试验；必要性引言发电机转子过电压保护试验是很有必要的，既可以验证其接线的正确性，又可以检验各零部件的情况及整体性能。
1转子过电压的来源及危害发电机转子过电压在励磁系统过励，定子内部或出线故障，发电机运行中受到较大扰动，发电机失步、非同期合闸、非全相运行、可控硅关断、整流桥换相、电网操作、雷击、甚至正常停机分断灭磁开关等很多情况下都会出现，严重过电压情况下将损坏发电机转子，甚至损坏发电机定子。
2转子过电压保护的原理转子过电压保护一般配置在励磁设备内部，图1为某火电厂350MW机组转子过电压保护原理图。
图1中K1、K2分别为灭磁开关第一路、第二路分闸回路触发过电压保护启动灭磁继电器，K3备用未接线。
V1000为击穿二极管（BOD），型号为IXBOD1-20R，当两端电压大于2000V后导通，触发过电压保护启动灭磁。
V1、V2、V3为3个可控硅，在K1、K2、V1000的触发下将SiC非线性灭磁电阻（图1中右下角电阻串）与发电机转子并联，利用非线性灭磁电阻的伏安特性来钳制发电机转子电压。
W200∶6接转子正极，W200∶16接转子负极。
本保护装置在正、反双向过电压情况下均能起到保护作用，其中，K1、K2分别触发V2、V3，只在转子电压反向时起灭磁作用，也就是灭磁开关分断、磁场电流持续、磁场电压突然反向时起作用；V1000作为转子回路过电压检测元件，在正向及反向过电压时可分别触发V1、V2灭磁。
电力系统过电压保护措施过电压是指电力系统中超过额定电压的暂态或持续的电压波动。
过电压的出现对电力设备和电力系统的稳定运行造成严重威胁，甚至可能导致设备损坏甚至爆炸。
为了保护电力系统的稳定运行和延长设备的使用寿命，采取一系列过电压保护措施是非常必要的。
以下是常见的电力系统过电压保护措施。
1. 绝缘配合过电压保护系统中的绝缘配合是一种预防措施，用于限制和分散过电压的传播，并确保电力设备以及电力系统的绝缘性能。
例如，通过合理的绝缘设计和选择适合的介质材料，可以减少设备在过电压下的受损风险。
2. 接地保护接地是电力系统中最常用的过电压保护手段之一。
通过将设备和系统的中性点连接到地面，可以有效地将过电压引到地下，并将其散逸。
这样可以防止过电压对设备和系统产生破坏性影响。
3. 避雷器保护避雷器是一种专门用于过电压保护的设备，可以有效地限制过电压对电力系统的影响。
避雷器的工作原理是通过在电力系统中引入一个带有气体放电装置的均压阻抗，以吸收和释放过电压能量。
这样可以防止过电压继续扩大并达到设备承受能力。
4. 电压驱动保护电压驱动保护是通过监测电力系统的电压水平来实施的一种过电压保护措施。
当监测到电压超过设定阈值时，电压驱动保护装置会发出报警信号，并触发相应的保护动作，如切断电路或降低负荷。
这可以防止过电压继续传播到其他部分，并保护电力设备的安全运行。
5. 发电机过电压保护在电力系统中，发电机是最容易受到过电压影响的设备之一。
为了保护发电机免受过电压的损害，可以采取一系列相应的保护措施。
例如，安装过电压自动补偿装置，使发电机在过电压事件发生时能够自动补偿电压，并防止进一步的损害。
总之，电力系统过电压保护措施是确保电力系统稳定运行的重要手段。
通过合理的绝缘配合、接地保护、避雷器保护、电压驱动保护以及发电机过电压保护等措施的综合应用，可以有效地预防和限制过电压对电力设备和电力系统的损坏。
电力系统运行单位应该在工作中高度重视过电压保护，并根据实际情况选择合适的保护手段，以确保电力系统的安全稳定运行。
发电机过电压保护原理
发电机过电压保护原理是根据电压变化的幅值和时间来判断电压是否超过设定的阈值，并采取相应的保护措施。
发电机过电压保护通常采用继电器保护装置来实现。
当电压超过设定阈值时，继电器保护装置会通过感应器或传感器检测到电压变化。
然后通过比较电压变化的幅值和时间与设定阈值进行比较，判断电压是否超过阈值。
在保护装置中，通常会设置有一个可调节的时间延迟器或时间继电器。
当电压超过阈值一段时间后，时间延迟器会启动，并发送信号到继电器，触发保护动作。
这样可以防止电压瞬时波动引起的误动作。
继电器保护装置一般会采取断路器来切断发电机与负载之间的连接，使发电机不再输出电能。
同时也会发送警告信号，以提醒操作人员进行处理。
此外，发电机还可以通过调节励磁电流来实现过电压保护。
当检测到过电压时，自动调节系统会通过降低励磁电流的方式，降低发电机的输出电压，以达到保护的目的。
综上所述，发电机过电压保护原理是通过检测电压变化的幅值和时间来判断电压是否超过设定阈值，并采取相应的保护措施，包括切断输出电能和发送警告信号等。
通过这些手段，可以保护发电机免受过电压的损害。
发电机过压保护实验一、实验目的1.掌握发电机电压保护的电路原理、工作特点、应用及整定原则。
2.通过安装调试，了解过电压保护中各继电器的功能、整定和调试方法。
3.掌握发电机过电压保护电路接线及实验操作技术。
2、预览和思考1、图17―1的过电压保护电路中，每一个继电器承担着什么任务？能否少用几个？2、图17―1电路中各个继电器的参数是根据什么原则整定的？3.如果图17-1中信号继电器的电流线圈错误地连接到电压电路，会发生什么情况？4、为什么安装调试时只断开电压继电器与电压互感器的连接，在电压继电器线圈上加调试电压可以调整和设置吗？5、为什么四个继电器中只有yj是测量元件？三、原理说明发电机保护是防止发电机绝缘因输出电压升高而损坏的一套继电保护装置。
当运行中的发电机突然失去负荷或限时切断靠近发电机的外部故障时，由于转子转速的增加和强励装置的作用，发电机的端电压升高。
对于水轮发电机，由于调速系统惯性较大，使动作过程缓慢，因此在突然失去负荷时，转速将超过额定值，这时发电机输出端电压有可能高达额定值的1.8~2倍，为了防止发电机的绝缘受到损坏，在水轮发电机上一般应装设过电压保护。
对于汽轮发电机，由于配有速动调速器，当转速超过额定值的10%时，汽轮机危急遮断器立即动作，关闭主汽门，可有效防止机组转速升高引起的过电压。
因此，汽轮发电机一般不考虑安装过电压保护。
然而，为了保证大型汽轮发电机的安全，对于大型中间再热机组，由于其工频调节器调节过程缓慢，励磁系统响应速度慢，因此也有必要在大型汽轮发电机上安装过电压保护装置。
（一）保护装置原理接线图过电压保护装置的原理接线如图17-1所示。
由于过电压发生在三相对称中，因此只需安装一个电压继电器作为测量元件。
该保护包括一个连接到发电机输出端电压互感器的过压继电器YJ，以及时间继电器SJ、信号继电器XJ、保护出口中间继电器BCJ等。
保护动作后，电机断路器和灭磁开关跳闸。
对于大型发变组，变压器高压侧的断路器和灭磁开关跳闸。
过电压是防止发电机绝缘受到损害。
发电机突然甩掉负荷或者带时限切除距发电机较近的外部故障时，由于转子旋转速度的增加以及强行励磁装置动作等原因，发电机的端电压将升高。
对于汽轮发电机，由于它装有快速动作的调速器，当转速超过额定值的10%以后，汽轮机的危急保安器会立即动作，关闭主汽门，能有效地防止由于机组转速升高而引起的过电压，因此，对汽轮发电机一般不考虑装设过电压保护。
但为了确保大型汽轮发电机的安全，对中间再热式的大型机组，由于其功频调节器调节过程比较迟缓，励磁系统反应的速度也比较缓慢，因此，在大型汽轮发电机中也有必要装设过电
压保护装置。
定子过电压保护的动作电压及动作延时，应按照发电机制造厂提供的允许最大过电压倍数与允许时间的特性来整定。
对于大型的汽轮发电机，过电压保护的定值为：动作电压Udz＝1.3UN（UN 为发电机额定相间电压，TV二次值），动作时间可取0.5s。
作用于解列灭磁。
对于水轮发电机：动作电压Udz=1.5UN，动作时间0.5s。
作用于解列灭磁。
对于采用可控硅励磁系统的水轮发电机：动作电压Udz＝1.3UN，动作时间取0.5s。
作用于解列灭磁。
发电机励磁系统过电压保护
对于发电机组来说，励磁系统稳定性直接影响了机组运行的稳定性。
而过电压对系统的危害和影响较大，长时间的过电压作用会使系统绝缘受到损害，甚至直接破坏系统元器件，危及机组和人身的安全。
发电机励磁系统产生过电压的形式多种多样，产生的原因较复杂，对这些形式的过电压必须采取合理和行之有效的手段来防护。
系统过电压主要有：大气过电压、浪涌过电压、合闸冲击过电压、分闸瞬变过电压、直流关断过电压、可控制硅换相过电压、转子绕组感应过电压等。
针对这些过电压产生的原因，提出必要的合理的防护措施，可以很好的解决过电压的危害问题。
当励磁系统线路遭受雷击等大气过电压的侵入时，必然在变压器副边绕组感生幅值很大的过电压，但作用时间短暂，一般仅为几十μs。
对此类过电压多采用避雷器等设备予以保护。
整流变也易受电网静电感应侵害，产生浪涌过电压，并对副边绕组感生很大过电压，对系统设备形成电气冲击。
对此类过电压通常加装压敏电阻等特种过电压保护器来保护系统安全。
由于整流变的绕组间存在着寄生电容，当投入整流变一次电源瞬间会因绕组和铁芯间电容而引起位移电荷，产生合闸传递过电压。
变压器容量越大，一次侧电压越高，合闸引起的冲击过电压
越严重。
为限制此类操作过电压，通常在变压器绕组间加接地屏蔽金属层，或在二次绕组端接入一对地电容。
整流变原边电流在相位上滞后于电源电压近90o ，如果在电源电压过零时突然断开电源，此时电流达到最大值，相应的磁通也达到最大值，使得电流和磁通产生突变，结果在副边绕组中感应出很高的瞬时过电压，过电压倍数可达正常反向峰值电压的8~10倍，一般情况也有4~5倍。
抑制这种操作过电压的措施是将感应在绕组中的能量转换到与二次绕组并联的过电压吸收阻容、硒堆或压敏电阻中去。
整流电路直流侧开关断开时，由于电流突变，将在交流回路的电感上产生过电压。
通常可以采取直流侧阻容配合交流侧吸收保护措施加以限制。
可控硅在换相过程中因不能立即恢复截止而使得相间产生瞬时短路，在可控硅关断瞬间的短路电流变化率极大，这样在回路电感中产生的感应电势很大，产生极高的换相过电压。
为此需在可控硅回路中并联一换相尖峰吸收器，以达到吸收可控硅换相感应尖峰过电压能量，限制过电压幅值目的。
另外，发电机在运行中如发生突然短路、失步、非全相滑差运行、非同期合闸等故障时，会在转子绕组中感应很高的过电压，危及励磁系统和机组的安全。
这种情况需在转子回路中并联一过电压保护器，防止过电压对转子及整流电源的危害。
在励磁系统保护方案设计中，理论上可行的各种过电压保护措施如下图所示：
A- 避雷器； B- 接地电容； C- 抑制电容； D- 阻容保护； E- 整流式阻容保护；
F- 硒堆保护； G- 压敏电阻； H- 元件综合保护； I- 可控制硅整定保护。
对于各机组励磁系统过电压保护可视具体情况综合选用其中几项，以构成合理的防护体系，消除过电压的影响。
在励磁电源侧加装合适的避雷器可有效防止大气过电压对系统的危害。
其他的形式过电压通过对形成原因的分析，必须找到有效的合适的办法加以解决，以保障机组的安全稳定运行。
结合过压保护方面的优势，本公司开发出一系列发电机过电压方面的产品，对发电机过电压进行全面的限制保护。
1．ZRC型可控硅换相尖峰吸收器
ZRC型反向阻断式阻容吸收器对限制换相过电压、降低保护用压敏电阻荷电率有明显的作用，由于采用整流式电路反向阻断，避免了整流器交流侧采用Y形或△形阻容可能引起的放电di/dt 过大对可控硅元件的损坏，也防止电容和回路电感产生振荡。
整流式电路可使三相共用一组阻容元件，使得体积更小，价格更低。
该型保护器已在很多大型水轮发电机励磁系统中得到应用，效果良好。
a.型号定义
b.主原理图
c.说明
●装置中各功能元器件均置于一块经烤漆处理的环氧板上，或置于一留有通风孔的罩盒内，外形及安装尺寸根据机组参数和用户具体要求而定，订货时须明确。
●订货时请提供整流变容量、整流变二次侧相电压、变压器励磁电流百分比i0%、变压器短路电压比uk%等参数，生产厂代为选型计算。
●订货合同应写明需方详细地址、电话、邮编、联系人、交货期及运输方式等。
2．ZGB型转子过电压保护器
ZGB型转子过电压保护器以新型高能氧化锌压敏电阻为限压释能元件，充分利用其良好的非线性伏安特性，配以本公司特制的快速熔断器组成发电机转子过电压保护器，可安全有效的保护系统中操作过电压、冲击过电压、关断过电压以及故障状态下转子感应过电压对系统绝缘的危害，并可对产生的过电压自动进行计数、发出信号。
视机组具体情况及用户要求不同，本装置可对过电压保护值进行特殊的整定，以降低保护用压敏电阻荷电率。
a.型号定义
b.主原理图
● ZGB1型过电压动作保护值即为压敏电阻的标称电压U10mA ，最高限压值低于1.6U10mA 。
● ZGB2～ZGB4型过电压动作保护值可根据需要进行整定，最高限压值可低于动作整定值。
c.说明
●装置各功能元器件均置于一块经烤漆处理的环氧板上，外形及安装尺寸根据机组参数和用户具体要求而定，订货时须明确。
●订货时请提供励磁系统参数、机组参数等，生产厂代为选型计算。
●订货合同应写明需方详细地址、电话、邮编、联系人、交货期及运输方式等。
3．ZTB型综合过电压保护器
ZTB型综合过电压保护器直接与整流管并联使用，对整流管形成直接有效保护，也可与整流管保护快熔并联使用，限制快熔熔断过电压，避免快熔爆炸和连锁击穿。
它采用了高性能新型氧化锌阀片作为限压元件，大通流容量阀片有效减小了保护器的体积，新型氧化锌阀片的电位剃度很低，大大降低了额定动作电流下的残压，限压保护效果明显。
a.型号定义
b.主原理图
c.说明
●保护器采取有效密封措施，外部以美观的绝缘漆处理，并预留两铜导电电极。
保护器外形及安
装尺寸根据所保护的器件和用户要求而定，可定制生产。
●订货时请提供保护对象额定参数或保护值，生产厂可代为选型计算。
●订货合同应写明需方详细地址、电话、邮编、联系人、交货期及运输方式等。
4．STB型三相特种过电压保护器
励磁整流电源换相尖峰过电压可用ZRC吸收器加以限制，对频繁的换相过电压尖峰幅值限制有明显的效果。
但当系统出现偶然的较大能量过电压冲击时，如励磁变投切操作过电压、短路及接地故障过电压等，由于电容吸收的能容量有限，对这种偶然大能量冲击过电压就起不到有效的保护作用。
STB系列特种过电压保护器是利用微机自动筛选配片技术，选用新型高能氧化锌阀片，并设
计使用独特的工艺结构制作的特种过电压保护装置，该保护器采用三相综合保护四星形联接方式，可有效防止系统浪涌过电压、操作冲击过电压等对系统，特别是对整流变、整流器的损害，以及系统相间过电压危害，保证在大能量过电压的冲击下励磁系统的安全。
STB型特种过电压保护器外壳采用新型阻燃高分子硅聚合物模压成型，具有优异的防爆性、
阻燃性、抗老化性等。
四支路组合式结构体积小，安装简便。
与ZRC配合使用保护效果突出可靠。
a.型号定义
b.主原理图
c.说明
●保护器采取组合四星形接法，除接线鼻外外壳均可靠绝缘，安装空间小，可垂直安装亦可水平
安装。
外形及安装尺寸如下图所示。
●订货时请提供整流变参数，生产厂可代为选型计算。
●订货合同应写明需方详细地址、电话、邮编、联系人、交货期及运输方式等。
