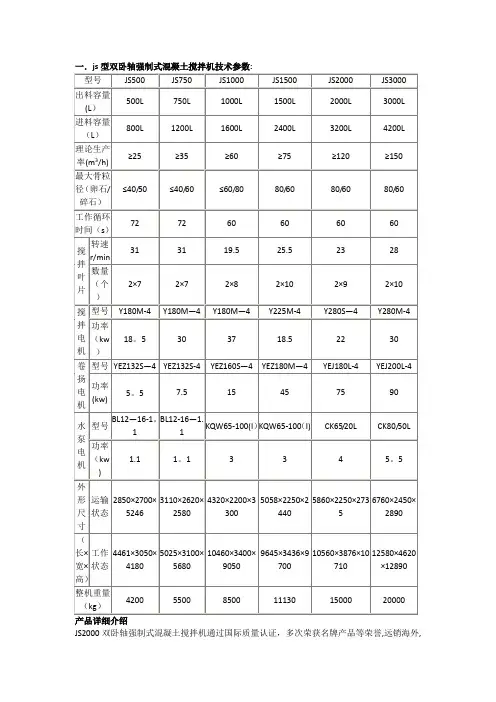

一．js型双卧轴强制式混凝土搅拌机技术参数:
产品详细介绍
JS2000双卧轴强制式混凝土搅拌机通过国际质量认证,多次荣获名牌产品等荣誉,远销海外,
具有自动化程度高、搅拌质量好、效率高、能耗低、噪音小、操作方便、卸料速度快、衬板及叶片使用寿命长，维修保养方便等优点。适用于塑性、干硬性、轻骨料混凝土及各种灰浆、砂浆的搅拌。本机采用机动出料，能与翻斗车配套使用，是各种建筑工地的理想机具。
二．js型双卧轴强制式混凝土搅拌机
特点：1、液压开门卸料，安全
2、加厚拌筒，加强16号规道
3、整体铸螺旋形搅拌臂强度高，耐磨损，阻力小
4、高耐磨合金铸铁衬板
5、减速箱与主轴均采用联轴器直接传动，使用寿命长，机械效率高
6、根据用户需要可加装３.８米支腿

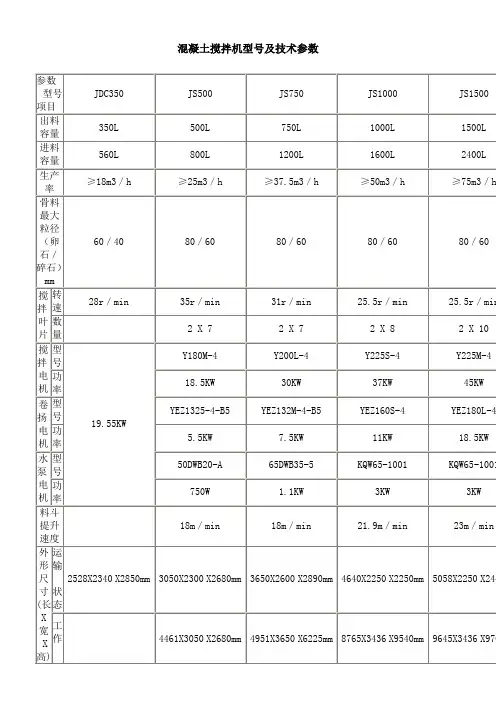

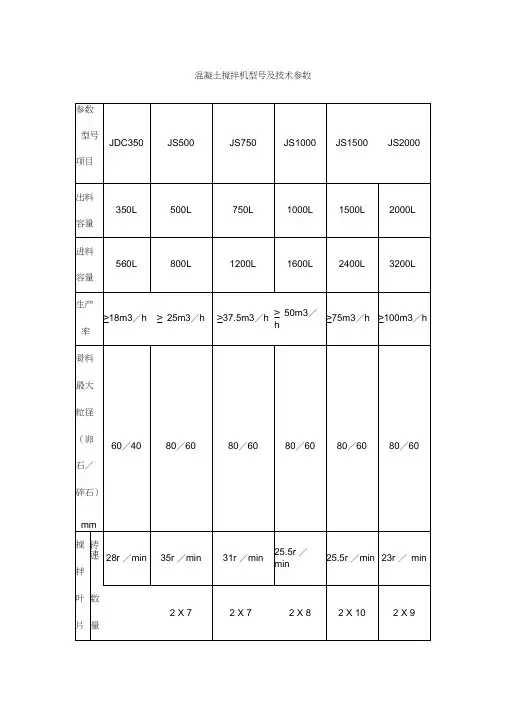

JS500 JS750 JS1000 JS1500
进料容量（L）800 1200 1600 2400
出料容量（L）500 750 1000 1500
生产率（m3/h）20-30 30-45 50-60 50-60
骨料最大粒径
60/80 68/80 60/80 60/80
（mm）
配套动力（kw）27.5 40.45 59.1 68
外形尺寸（mm）4570×2841×4337 5138×4184×6388 5650×4814×6900 7200×4814×7950
整机重量（kg）4850 7156 10800 12800
三．js型双卧轴强制式混凝土搅拌机
1.产品类型及适用范围
本机属双卧轴强制式搅拌机，该机具备了
单机独立作业和与PLD800、PLD800—1200型
配料机组成简易搅拌站的双重优越性，还可为
搅拌站提供配套主机，适用于各类大、中、小型
构件厂及公路、桥梁、水利、码头等工业及民用
建筑工程，可搅拌干硬型混凝土、塑性混凝土、
流动性混凝土、轻骨料混凝土及各种砂浆，是一种高效率机型，应用非常广泛。
2．主要技术参数
型号JS350 JS500 进料容量(L) 560 800 出料容量(L) 350 500 生产率(m3/h) 14-21 25-30 骨料最大粒径(卵石/碎石)mm 60/40 80/60 搅拌叶片转速(r/min) 35.5 35.5
数量2*6 2*7 搅拌电动机型号Y160L--4(B3) Y180M--4(B3) 功率（kW）15 18.5
卷扬电动机型号YEZ32—4 YEZ132S—4 功率（kW） 4.5 5.5
水泵型号50DWB18--8A 50DWB18--8A 功率（kW）0.75 0.75
料斗提升速度(m/min) 18 18
外形尺寸（长*宽*高）运输状态2310*2540*2113 2786*2480*2151
工作状态3651*2754*5332 4448*3003*5634
四．js型双卧轴强制式混凝土搅拌机．
本系列双卧轴强制式混凝土搅拌机，具有
搅拌速度快和搅拌均匀之特点。适用于各
类中、小型预制件厂及公路、桥梁、水利、
港口、码头等工业及民用建筑工程施工部门
搅拌干硬性混凝土、塑性混凝土、流动性
混凝土、轻骨料混凝土和各种砂浆。除作
为单机使用外，还可以与PL1200型配料
机组合成简易搅拌站。
参数\型号JS750
出料容量 750L
进料容量 1200L
搅拌时间 35-45s
额定生产率 37.5-45m3/h
骨料最大粒径(碎石/卵石) 40/60mm
整机功率 39.7kw
卸料高度 1.6(2.2 3 3.8)
外型尺寸(长*宽*高) 9178*3636*8332mm
整机重量 6500kg
五．双卧轴强制式混凝土搅拌机
JS500、JS1000型双卧轴强制式混凝土
搅拌机，具备了单机独立使用和分别
与配料机组成生产能力为50m3/h、
75m3/h混凝土搅拌站的双重优越性；
还可为搅拌站提供配套主机，适用于
各类大中型预制构件厂及公路、桥梁、
水利码头等工业及民用建筑工程，可
搅拌干硬性混凝土、轻骨料混凝土及
各种砂浆，是一种高效率机型。
搅拌机支腿部分设计高度分别为
1600 mm、2500 mm，用户可自配翻斗车使用，若有特殊需求或与混凝土搅拌车配套应用，还可为用户配备加高支腿。
型号
参数名称
JS 500 JS1000
生产率（m³/h）25-30 50
进料容量（L）800 1600
出料容量（L）500 1000
骨料大料径（mm）80/60（卵石/碎石）80/60（卵石/碎石）
搅拌电动机型号Y180M-4 Y225S-4 功率(kw) 18.5 37
搅拌叶片数量2×7 2×8 转速（r/min）35 25.5
水泵型号50DWB20-8A 65JDB-5 功率(kw) 0.75 1.1
卷扬电动机型号YEZ132S-4-B5 YEZ160S-4 功率(kw) 5.5 11
料斗提升速度18 19
外型尺寸（长×宽×高）mm 运输状态4640×2250×2250 工作状态4461×3050×5225 7730×3135×7300
整机重量（kg）4000 8750
出料高度（mm）1600 1700
六．JS500型双卧轴强制式搅拌机
1.产品类型及适用范围
本机属双卧轴强制式搅拌机，该机具备了单机独立作业和与PLD800、PLD800—1200型配料机组成简易搅拌站的双重优越性，还可为搅拌站提供配套主机，适用于各类大、中、小型构件厂及公路、桥梁、水利、码头等工业及民用建筑工程，可搅拌干硬型混凝土、塑性混凝土、流动性混凝土、轻骨料混凝土及各种砂浆，是一种高效率机型，应用非常广泛。
2．主要技术参数
型号JS500 进料容量(L) 800 出料容量(L) 500 生产率(m3/h) 25-30
骨料最大粒径(卵石/碎石)mm 80/60 搅拌叶片转速(r/min) 35.5 数量2*7
搅拌电动机型号Y180M--4(B3) 功率（kW）18.5
卷扬电动机型号YEZ132S—4 功率（kW）5.5
水泵型号50DWB18--8A 功率（kW）0.75
料斗提升速度(m/min) 18
外形尺寸（长*宽*高）
运输状态2786*2480*2151
工作状态4448*3003*5634
