一、工程名称：____________________二、施工单位：____________________三、分项工程名称：电气照明安装四、交底日期：年月日五、交底内容：1. 施工前的准备工作：1.1 检查施工现场，确保无安全隐患，符合施工要求。
1.2 检查施工图纸，明确照明设计要求，确保施工质量。
1.3 检查施工材料，确保材料符合国家标准，无质量缺陷。
2. 施工过程中的安全技术要求：2.1 施工人员必须穿戴好个人防护用品，如安全帽、工作服、绝缘手套、绝缘鞋等。
2.2 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
2.3 施工人员必须经过专业培训，掌握电气照明安装技能和安全操作规程。
2.4 施工过程中，禁止酒后作业、疲劳作业和带病作业。
2.5 施工现场禁止使用非专业电工工具，禁止私拉乱接电线。
3. 电气设备安装要求：3.1 电气设备安装前，应检查设备是否完好，符合设计要求。
3.2 电气线路敷设应按照设计要求，采用符合国家标准的电缆和电线。
3.3 线路敷设应整齐、美观，不得交叉、重叠，并做好标识。
3.4 电气设备接零保护不得少于2处，确保接地可靠。
3.5 电气线路敷设应采取穿管保护措施，沿墙部位采用穿管或护板保护。
4. 照明灯具安装要求：4.1 照明灯具应选用符合国家标准的合格产品，确保照明效果。
4.2 照明灯具安装高度应符合设计要求，不得低于2.5米。
4.3 照明灯具安装应牢固可靠，不得松动。
4.4 照明灯具安装后，应进行调试，确保照明效果符合要求。
5. 施工现场安全防护措施：5.1 施工现场应设置安全防护设施，如防护栏、安全网等。
5.2 高处作业应采取安全措施，如设置安全带、安全网等。
5.3 施工现场应配备灭火器材，确保火灾事故发生时能够及时扑灭。
六、验收标准：1. 电气设备安装质量符合国家标准。
2. 照明灯具安装牢固可靠，照明效果符合要求。
3. 施工现场安全防护措施完善，无安全隐患。
一、交底目的为确保隧道灯具安装工程的安全进行，预防事故发生，提高施工人员的安全意识，特进行本次安全技术交底。
二、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 施工地点：[填写施工地点]4. 施工内容：隧道灯具安装三、安全注意事项1. 安全帽佩戴：所有进入施工现场的人员必须佩戴符合国家标准的安全帽。
2. 高空作业安全：进行高空灯具安装作业时，必须使用安全带，并正确系好保险扣，作业人员不得穿拖鞋、高跟鞋。
3. 现场用电安全：现场临时用电线路必须符合国家《施工临时用电安全技术规范》要求，非电工严禁任意拉线接电。
配电系统施工组织设计要求设总配电箱、分配电箱、开关箱，并全部上锁，由专职电工保管钥匙。
4. 个人防护用品：作业人员应穿戴防护手套、防护眼镜等个人防护用品。
5. 施工环境安全：施工现场必须设有保证施工安全要求的照明，不得有黑暗死角。
临时设施，严禁侵占道路及安全防护等设施，同时应符合防火、防尘、防爆、防洪、防盗、防雷电等安全和文明施工的要求。
6. 人员培训：所有参与灯具安装作业的人员必须经过专业培训，了解并掌握灯具安装的安全操作规程。
四、操作规程1. 灯具安装前的准备：- 检查灯具及配件是否齐全、完好。
- 确认安装位置，检查施工图纸，了解灯具安装的技术要求。
- 准备好安装所需的工具和材料。
2. 灯具安装过程：- 根据设计图纸，按照灯具的安装要求进行安装。
- 确保灯具固定牢固，连接线缆无破损，接触良好。
- 安装完毕后，进行试灯检查，确保灯具正常工作。
3. 灯具安装后的检查：- 检查灯具的安装位置、高度是否符合设计要求。
- 检查灯具的固定是否牢固，线缆连接是否可靠。
- 检查灯具的亮度、色温是否符合设计要求。
五、应急措施1. 发生触电事故时，立即切断电源，进行急救。
2. 发生高空坠落事故时，立即进行救援，并采取防止事故扩大的措施。
3. 发生火灾事故时，立即报警，并组织人员疏散。

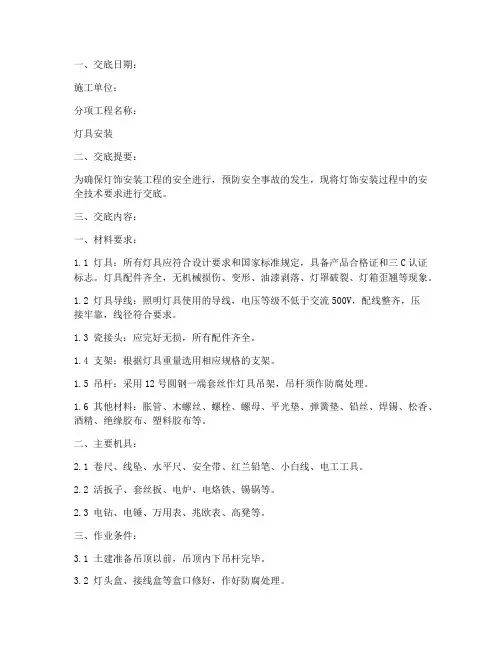

一、交底日期：施工单位：分项工程名称：灯具安装二、交底提要：为确保灯饰安装工程的安全进行，预防安全事故的发生，现将灯饰安装过程中的安全技术要求进行交底。
三、交底内容：一、材料要求：1.1 灯具：所有灯具应符合设计要求和国家标准规定，具备产品合格证和三C认证标志。
灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。
1.2 灯具导线：照明灯具使用的导线，电压等级不低于交流500V，配线整齐，压接牢靠，线径符合要求。
1.3 瓷接头：应完好无损，所有配件齐全。
1.4 支架：根据灯具重量选用相应规格的支架。
1.5 吊杆：采用12号圆钢一端套丝作灯具吊架，吊杆须作防腐处理。
1.6 其他材料：胀管、木螺丝、螺栓、螺母、平光垫、弹簧垫、铅丝、焊锡、松香、酒精、绝缘胶布、塑料胶布等。
二、主要机具：2.1 卷尺、线坠、水平尺、安全带、红兰铅笔、小白线、电工工具。
2.2 活扳子、套丝扳、电炉、电烙铁、锡锅等。
2.3 电钻、电锤、万用表、兆欧表、高凳等。
三、作业条件：3.1 土建准备吊顶以前，吊顶内下吊杆完毕。
3.2 灯头盒、接线盒等盒口修好，作好防腐处理。
3.3 墙面抹灰工作、室内装饰浆活及地面清理工作均已结束。
四、操作工艺：4.1 工艺流程：检查灯具→ 灯具组装→ 灯具安装→ 通电试运行。
4.2 安装注意事项：1. 安装灯具时，应确保地面清洁、干燥，避免滑倒。
2. 高处作业时，必须佩戴安全带，并设置安全防护措施。
3. 灯具安装过程中，严禁将电线缠绕在身体或他人身上。
4. 灯具安装完毕后，应进行通电试运行，确保灯具正常工作。
五、安全注意事项：5.1 作业人员必须穿戴符合要求的安全防护用品，如安全帽、工作服、安全鞋等。
5.2 高处作业时，必须遵守高空作业安全规定，确保自身安全。
5.3 严禁酒后作业，作业人员应保持精力集中。
5.4 作业过程中，如发现安全隐患，应立即停止作业，并及时上报。
5.5 作业完成后，应清理现场，确保无安全隐患。
一、交底目的为确保照明安装工程的顺利进行，保障施工人员的人身安全和工程质量的稳定，特进行本次安全技术交底。
二、交底内容1. 施工前的准备工作（1）熟悉工程图纸，了解照明系统的布局、线路走向、设备规格及安装要求。
（2）检查施工现场，确保场地平整、清洁，无障碍物，符合施工条件。
（3）准备施工所需工具、材料，如扳手、螺丝刀、灯具、电线、绝缘胶带等。
2. 施工过程中的安全注意事项（1）施工人员必须穿戴好安全帽、工作服、防护眼镜、绝缘手套等劳动保护用品。
（2）高处作业时，必须佩戴安全带，并做到高挂低用，确保安全。
（3）施工前，应检查工具、材料是否完好，如有损坏，应及时更换。
（4）剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，作业人员必须戴好防护眼镜。
（5）使用手持电钻时，电钻必须有可靠的接地线，电源线必须通过触电保护器，灵敏有效。
（6）施工过程中，严禁酒后作业，确保精力集中。
3. 照明安装注意事项（1）按照设计图纸要求，正确安装灯具、开关、插座等设备。
（2）电线敷设应平直，不得交叉、扭曲，严禁裸露。
（3）线路敷设应使用绝缘导线，并根据电压等级选择合适的线径。
（4）开关、插座等设备的安装位置应符合设计要求，确保操作方便、安全。
（5）灯具安装应牢固，不得松动，避免坠落造成安全事故。
（6）安装照明线路时，不得直接在板条天棚或隔音板上通行或堆放材料。
必须通行时，应在木枋上铺设脚手板。
（7）安装过程中，注意保护线路，防止损坏。
4. 施工完成后（1）对安装的照明系统进行全面检查，确保设备运行正常。
（2）清理施工现场，确保无遗留工具、材料。
（3）做好施工记录，为工程验收提供依据。
三、交底要求1. 施工人员应认真听取安全技术交底，了解并掌握安全注意事项。
2. 施工过程中，严格遵守安全技术规范，确保施工安全。
3. 发现安全隐患，立即停止施工，及时上报并采取措施整改。
4. 工程验收合格后，方可投入使用。
四、附则本安全技术交底自发布之日起生效，施工过程中如有未尽事宜，可根据实际情况予以补充和完善。
一、交底编号：_______二、工程名称：_______三、交底日期：_______四、施工单位：_______五、分项工程名称：灯具安装六、交底内容：1. 人员要求：- 参与灯具安装作业的人员必须具备高空作业资质，并经过专门的安全培训。
- 作业人员必须穿戴好个人防护用品，包括安全帽、安全带、防滑鞋等。
- 禁止酒后作业，确保作业人员精神集中。
2. 作业前准备：- 仔细检查作业现场，确保作业区域周围无障碍物，地面清洁无积水。
- 核对灯具型号、规格及数量，确保无误。
- 确认作业平台牢固可靠，必要时进行加固。
3. 安全措施：- 高空作业必须使用安全带，安全带应正确系挂，确保其固定点牢固可靠。
- 设置安全防护栏杆，防止人员坠落。
- 作业过程中，作业人员应与地面人员保持通信，确保信息畅通。
- 作业区域应设置警示标志，提醒非作业人员远离。
4. 作业步骤：- 作业人员应按照既定路线进行作业，不得随意改变作业路径。
- 在安装灯具时，应先固定灯具支架，确保其稳固后再进行灯具安装。
- 灯具接线时，应严格遵守操作规程，确保接线正确无误。
- 作业过程中，如遇紧急情况，应立即停止作业，采取应急措施。
5. 注意事项：- 作业人员不得攀爬支架或结构物，应使用专用工具进行作业。
- 作业过程中，如遇风力较大，应暂停作业，待风力减小后再继续。
- 作业人员不得将身体伸出作业平台边缘，确保作业安全。
- 作业结束后，应将作业平台清理干净，确保现场整洁。
七、应急措施：- 如遇作业人员坠落，立即启动应急预案，组织救援。
- 确保救援人员穿戴好防护用品，防止二次伤害。
- 对坠落人员采取紧急救治措施，并迅速联系医疗机构。
八、交底人（签名）：_______九、接受交底人（签名）：_______十、审核人（签名）：_______十一、备注：1. 本安全技术交底适用于所有高空灯具安装作业。
2. 作业过程中，如遇特殊情况，应及时调整安全措施。
3. 作业人员应严格遵守安全规程，确保作业安全。
一、交底编号：_______二、工程名称：____________________三、交底日期：____年__月__日四、施工单位：____________________五、分项工程名称：灯具安装作业一、交底提要：1. 严格遵守国家相关安全法规和操作规程。
2. 确保灯具安装质量，保障施工人员及使用者的安全。
3. 明确灯具安装过程中的安全注意事项和应急处理措施。
二、交底内容：1. 施工前的准备工作：（1）熟悉灯具安装图纸，了解灯具的类型、规格、数量及安装位置。
（2）检查施工现场，确保场地平整、无障碍物，照明充足。
（3）准备必要的施工工具和材料，如灯具、电线、绝缘胶带、接线盒等。
2. 施工过程中的安全注意事项：（1）高空作业时，必须佩戴安全帽、安全带，确保安全。
（2）灯具安装前，应先检查灯具外观，确保无损坏、变形等异常情况。
（3）灯具安装过程中，应确保线路连接牢固，防止短路、漏电等事故发生。
（4）灯具安装后，应进行绝缘电阻测试，确保安全。
（5）严禁在潮湿、易燃易爆环境下进行灯具安装作业。
3. 灯具安装具体操作要求：（1）按照设计图纸要求，将灯具固定在预定的位置。
（2）连接线路时，应使用合格的电线，并确保线路连接牢固。
（3）使用绝缘胶带等材料对线路进行绝缘处理，防止漏电。
（4）安装吊灯时，应确保吊钩、吊链等配件齐全，吊钩与吊链连接牢固。
（5）安装嵌入式灯具时，应确保灯具与墙面或天花板连接牢固，无松动现象。
4. 应急处理措施：（1）如遇线路短路、漏电等事故，应立即切断电源，并进行处理。
（2）如遇施工人员受伤，应立即进行现场急救，并拨打急救电话。
（3）如遇火灾等紧急情况，应立即拨打火警电话，并组织人员疏散。
三、接受交底人：____________________四、审核人：____________________五、备注：1. 本交底范本仅供参考，具体操作要求应根据实际情况进行调整。
2. 施工过程中，应严格遵守国家相关安全法规和操作规程，确保施工安全。
一、交底目的为确保施工现场灯具安装、维护和使用过程中的安全，预防事故发生，特制定本安全技术交底。
二、交底对象本交底适用于所有参与灯具安装、维护和使用的施工人员及管理人员。
三、交底内容1. 灯具安装前的安全准备（1）检查灯具及配件是否符合国家相关标准和规定，确保质量合格。
（2）了解灯具安装位置的环境条件，如湿度、温度、通风等，确保灯具安装环境安全。
（3）熟悉灯具安装图纸，了解灯具的规格、型号、安装位置及要求。
2. 灯具安装过程中的安全注意事项（1）安装灯具时，应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
（2）高空作业时，必须系好安全带，确保安全。
（3）灯具安装过程中，注意避免触电事故。
在安装灯具时，应确保电源已切断，并使用绝缘工具。
（4）安装灯具时，不得损坏线路、电缆、管道等设施。
（5）灯具安装后，应检查接线是否牢固，灯具固定是否牢固，确保安装质量。
3. 灯具维护过程中的安全注意事项（1）维护灯具时，应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
（2）维护灯具时，确保电源已切断，并使用绝缘工具。
（3）维护灯具时，注意避免触电事故，不得接触带电部分。
（4）维护灯具时，不得损坏线路、电缆、管道等设施。
4. 灯具使用过程中的安全注意事项（1）使用灯具时，应确保灯具处于正常工作状态。
（2）使用灯具时，不得随意调整灯具的接线，以免造成触电事故。
（3）使用灯具时，不得将灯具放置在易燃、易爆物品附近。
（4）使用灯具时，注意灯具的散热，避免因过热引发火灾。
四、应急处置措施1. 发现灯具存在安全隐患时，应立即停止使用，并报告相关部门进行处理。
2. 发生触电事故时，应立即切断电源，并对伤者进行急救，同时报告相关部门。
3. 发生火灾时，应立即报警，并采取相应的灭火措施。
五、交底人（签名）六、接受交底人（签名）七、交底时间年月日八、备注1. 本交底内容为灯具安装、维护和使用的安全注意事项，具体操作时请根据实际情况进行调整。
一、交底目的为确保灯具安装作业的安全，提高作业人员的安全意识，防止安全事故的发生，特进行本次安全技术交底。
二、交底对象所有参与灯具安装作业的人员。
三、交底时间[具体日期]四、交底内容1. 作业前的安全准备（1）进入施工现场的人员必须佩戴安全帽，高空作业人员必须佩戴安全带。
（2）作业前应对施工现场进行全面检查，确保作业环境安全，无安全隐患。
（3）作业人员应熟悉灯具安装的操作规程，掌握灯具安装的基本技能。
2. 灯具安装作业安全要求（1）灯具安装前，应检查灯具及配件是否完好，电源线是否合格，绝缘性能是否良好。
（2）灯具安装时，应遵循以下原则：先上后下、先左后右、先内后外。
（3）灯具安装应使用专用工具，严禁使用非标准工具或损坏的工具。
（4）灯具安装过程中，应保持现场整洁，严禁将工具、材料随意堆放。
（5）高空作业时，必须使用安全带，并确保安全带正确佩戴。
（6）灯具安装过程中，严禁将电源线搭接在金属构件上，防止触电事故发生。
3. 灯具拆除作业安全要求（1）灯具拆除前，应切断电源，确保电源线绝缘性能良好。
（2）灯具拆除过程中，应遵循以下原则：先下后上、先右后左、先外后内。
（3）灯具拆除时，应使用专用工具，严禁使用非标准工具或损坏的工具。
（4）灯具拆除过程中，严禁将电源线搭接在金属构件上，防止触电事故发生。
（5）高空作业时，必须使用安全带，并确保安全带正确佩戴。
4. 作业现场安全注意事项（1）作业人员应遵守施工现场的安全生产制度，不得违章作业。
（2）作业人员应保持良好的作业心态，严禁酒后作业。
（3）作业人员应相互关心、相互监督，共同维护作业现场的安全。
（4）作业过程中，如发现安全隐患，应立即停止作业，并向相关部门报告。
五、交底总结本次安全技术交底，旨在提高灯具安装作业人员的安全意识，确保作业安全。
请各位作业人员认真学习，严格遵守操作规程，共同维护作业现场的安全。
六、接受交底人员签名[接受交底人员签名][单位盖章][日期]。
灯具安装技术交底一、工程概述本工程为_____，涵盖了多种不同类型的灯具安装，包括吊灯、吸顶灯、壁灯、射灯等。
为确保灯具安装的质量和安全，特进行本次技术交底。
二、施工准备1、材料准备灯具：根据设计要求选择合适的灯具型号、规格、品牌等，确保灯具质量合格，外观无损坏、变形等缺陷。
配件：如灯座、灯罩、灯泡、灯头、螺丝、膨胀管等，应齐全且质量良好。
电线：根据灯具功率和安装位置，选择合适规格的电线，如 BV 线等，电线应具备良好的绝缘性能。
工具：如电钻、螺丝刀、钳子、扳手、卷尺、水平仪等，确保工具齐全且性能良好。
2、技术准备熟悉施工图纸和技术规范，明确灯具的安装位置、数量、型号等要求。
确定灯具的安装方式和固定方法，制定详细的施工方案。
对施工人员进行技术培训，使其掌握灯具安装的技术要点和操作规程。
3、现场准备清理施工现场，确保安装位置无杂物、灰尘等。
检查预留孔洞、预埋件等是否符合设计要求，如有偏差应及时处理。
接通施工电源，确保施工用电安全可靠。
三、灯具安装工艺流程1、吊灯安装确定安装位置：根据设计图纸，在天花板上确定吊灯的安装位置，并用记号笔做好标记。
打孔：使用电钻在标记处打孔，孔的深度和直径应根据膨胀管的规格确定。
安装膨胀管：将膨胀管敲入孔内，确保膨胀管牢固可靠。
安装吊钩：将吊钩用螺丝固定在膨胀管上，注意吊钩的方向应正确。
接线：将吊灯的电源线与预留的电线连接，连接处应使用绝缘胶布包扎牢固。
安装灯罩和灯泡：将灯罩安装在吊灯上，然后安装灯泡。
调试：接通电源，调试吊灯的高度、角度和亮度等，确保其符合设计要求。
2、吸顶灯安装确定安装位置：根据设计图纸，在天花板上确定吸顶灯的安装位置，并用记号笔做好标记。
打孔：使用电钻在标记处打孔，孔的数量和直径应根据吸顶灯的安装方式确定。
安装膨胀管或螺丝：如果是使用膨胀管固定，将膨胀管敲入孔内；如果是使用螺丝固定，直接将螺丝拧入孔内。
接线：将吸顶灯的电源线与预留的电线连接，连接处应使用绝缘胶布包扎牢固。
一、交底对象：灯具安装施工人员、现场管理人员二、交底时间：[填写具体日期]三、交底内容：一、一般安全注意事项：1. 安全教育培训：- 所有灯具安装人员必须接受必要的安全教育培训，了解施工现场的安全规章制度和操作规程。
- 培训合格后方可上岗作业。
2. 个人防护用品：- 进入施工现场必须佩戴安全帽，高空作业人员必须佩戴安全带。
- 作业时穿着合适的工作服，鞋子应防滑、防静电。
3. 施工现场环境：- 作业前应检查施工现场环境，确保无安全隐患，如电线裸露、地面湿滑等。
- 如发现安全隐患，应立即上报并采取措施排除。
二、灯具安装安全要求：1. 安装前的准备工作：- 确认灯具安装位置符合设计要求，无遮挡物。
- 检查灯具及其配件是否完好，接线是否正确。
2. 高空作业安全：- 高空作业必须使用安全带，并正确系好。
- 使用脚手架等高空作业设备时，应确保其稳固可靠。
- 高空作业时，应防止坠落物伤人。
3. 灯具安装操作：- 安装灯具时，应遵循先固定后接线、先上后下的原则。
- 灯具接线应牢固，确保电路安全。
- 接线时，应使用绝缘胶带等防护措施，防止触电。
4. 灯具拆除安全：- 拆除灯具前，应切断电源，确保安全。
- 拆除过程中，应注意防止碎片伤人。
- 拆除的灯具及配件应妥善保管。
三、特殊灯具安装注意事项：1. 高压灯具：- 高压灯具安装应由专业人员负责，严格遵守操作规程。
- 作业前应检查绝缘工具是否完好，确保安全。
2. 防爆灯具：- 防爆灯具安装应在无火源、无爆炸危险的场所进行。
- 安装过程中，应防止火花产生。
四、应急处理：1. 触电事故：- 立即切断电源，对触电人员进行心肺复苏等急救措施。
- 同时，呼叫急救人员。
2. 坠落事故：- 确保受伤人员安全，防止二次伤害。
- 立即上报事故，并采取必要措施防止事故扩大。
五、总结：灯具安装工作涉及高空作业、电气设备等，存在一定的安全风险。
为确保施工人员的人身安全和工程顺利进行，请全体人员严格遵守以上安全技术交底内容，共同营造安全、有序的施工环境。
一、施工准备( 一) 作业条件1、灯具安装按已批准的设计进行施工。
2、灯具安装有关的建筑和构筑物的土建工程质量, 应符合现行的建筑工程施工质量验收规范中的有关规定。
3、灯具安装前建筑工程应满足:①对灯具安装有妨碍的模板、脚手架必须拆除。
②顶棚、地面等抹灰工作必须完成, 地面清理工作应结束, 房门能够关锁的情况下安装。
4、在结构施工中配合土建已做好灯具安装所需预埋件的预埋工作。
5、安装灯具用的接线盒口已修好。
6、成排或对称及组成几何的灯具安装前应进行测量画线。
7、己向安装灯具的操作人员做好技术交底。
( 二) 材质要求1、灯具: 各种灯具的型号、规格必须符合设计要求和国家标准的规定。
配件齐全, 无机械损伤、变形、油漆剥落和灯罩破裂、灯箱歪翘等现象, 各种型号的灯具应有合格证, 进场时做验收检查并做好记录。
2、灯具导线: 灯具配线严禁外露, 灯具使用导线电压等级不低于交流500V, 引向每个灯具的导线线芯最小不小于1.0㎜2。
3、灯座: 无机械损伤、变形、破裂等现象。
4、其它材料: 白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料胀管、木螺丝、螺栓、螺母、垫圈等。
( 三) 工器具1、卷尺、小线、线坠、水平尺、铅笔、安全带。
2、手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥。
3、台钻、电钻、电锤、工具袋、高凳。
4、万用表、兆欧表。
5、电烙铁、焊锡、焊剂等。
二、质量要求( 一) 普通灯具1、主控项目( 1) 灯具的固定应符合下列规定:1) 灯具重量大于3㎏时, 固定在螺栓或预埋吊钩上;2) 软线吊灯, 灯具重量在0.5㎏及以下时, 采用软电线自身吊装; 大于0.5㎏的灯具采用吊链, 且软电线编叉在吊链内, 使电线不受力;3)灯具固定牢固可靠, 不使用木楔。
每个灯具固定用螺钉或螺栓不少于2个; 当绝缘台直径在75㎜及以下时, 采用1个螺钉或螺栓固定。
( 2) 花灯吊钩圆钢直径不应小于灯具挂销直径, 且不应小于6㎜。
大型花灯的固定及悬吊装置, 应按灯具重量的2倍做过载试验。
( 3) 当钢管做灯杆时, 钢管内径不应小于10㎜, 钢管厚度不应小于1.5㎜。
( 4) 固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料, 应耐燃烧和防明火。
( 5) 当设计无要求时, 灯具的安装高度和使用电压等级应符合下列规定:1) 一般敞开式灯具, 灯头对地面距离不小于室内: 2m;2)危险性较大及特殊危险场所, 当灯具距地面高度小于2.4m时, 使用额定电压为36V 及以下的照明灯具, 或有专用保护措施。
( 6) 当灯具距地面高度小于2.4m时, 灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠, 并应有专用接地螺栓, 且有标识。
2、一般项目( 1) 引向每个灯具的导线线芯最小截面积应符合下表的规定。
导线线芯最小截面积( ㎜2)(2)灯具的外形、灯头及其接线应符合下列规定:1) 灯具及其配件齐全, 无机械损伤、变形、涂层剥落和灯罩破裂等缺陷;2) 软线吊灯的软线两端做保护扣, 两端芯线搪锡; 当装升降器时, 套塑料软管, 采用安全灯头;3) 除敞开式灯具外, 其它各类灯具灯泡容量在100W及以上者采用瓷质灯头;4) 连接灯具的软线盘扣、搪锡压线, 当采用螺口灯头时, 相线接于螺口灯头中间的端子上;5) 灯头的绝缘外壳不破损和漏电; 带有开关的灯头, 开关手柄无裸枚的金属部分。
( 3) 变电所内, 高低压配电设备及裸母线的正上方不应安装灯具。
( 4) 装有白炽灯泡的吸项灯具, 灯泡不应紧贴灯罩; 当灯泡与绝缘台间距离小于5㎜时, 灯泡与绝缘台间应采取隔热措施。
( 5) 安装在重要场所的大型灯具的玻璃罩, 应采取防止玻璃罩碎裂后向下溅落的措施。
( 6) 投光灯的底座及支架应固定牢固, 枢轴应沿需要的光轴方向拧紧固定。
( 7) 、安装在室外的壁灯应有泄水孔, 绝缘台与墙面之间应有防水措施。
( 二) 专用灯具1、主控项目( 1) 36V及以下行灯变压器和行灯安装必须符合下列规定:1) 行灯电压不大于36V, 在特殊潮湿场所或导电良好的地面上以及工作地点狭窄、行动不便的场所行灯电压不大于12V;2) 变压器外壳、铁芯和低压侧的任意一端或中性点, 接地( PE) 或接零( PEN) 可靠;3) 行灯变压器为双圈变压器, 其电源侧和负荷侧有熔断器保护, 熔丝额定电流分别不应大于变压器一次、二次的额定电流,4) 行灯灯体及手柄绝缘良好, 坚固耐热耐潮湿, 灯头与灯体结合坚固, 灯头无开关, 灯泡外部有金属保护网、反光罩及悬吊挂钩, 挂钩固定在灯具的绝缘手柄上。
( 2) 防水灯具的等电位联结应可靠, 且有明显标识, 其电源的专用漏电保护装置应全部检测合格。
自电源引入灯具的导管必须采用绝缘导管, 严禁采用金属或有金属护层的导管。
(3)应急照明灯具安装应符合下列规定:1)应急照明灯的电源除正常电源外, 另有一路电源供电; 或者是独立于正常电源的柴油发电机组供电; 或由蓄电池柜供电或选用自带电源型应急灯具;2)应急照明在正常电源断电后, 电源转换时间为: 疏散照明≤15S; 备用照明≤15S( 金融商店交易所≤1.5S) ; 安全照明≤0.5S;3)疏散照明由安全出口标志灯和疏散标志灯组成。
安全出口标志灯距地高度不低于2m , 且安装在疏散出口和楼梯口里侧的上方;4)疏散标志灯安装在安全出口的顶部, 楼梯间、疏散走道及其转角处应安装在 1m以下的墙面上。
不易安装的部位可安装在上部。
疏散通道上的标志灯间距不大于20m( 人防工程不大于 10m );5) 疏散标志灯的设置, 不影响正常通行, 且不在其周围设置容易混同疏散标志灯的其它标志牌等;6) 应急照明灯具、运行中温度大于60℃的灯具, 当靠近可燃物时, 采取隔热、散热等防火措施。
当采用白炽灯, 卤钨灯等光源时, 不直接安装在可燃装修材料或可燃物件上;7) 应急照明线路在每个防火分区有独立的应急照明回路, 穿越不同防火分区的线路有防火隔堵措施;8) 疏散照明线路采用耐火电线、电缆, 穿管明敷或在非燃烧体内穿刚性导管暗敷, 暗敷保护层厚度不小于30㎜。
电线采用额定电压不低于750V的铜芯绝缘电线。
2、一般项目( 1) 3 6v 及以下行灯变压器和行灯安装应符合下列规定:1) 行灯变压器的固定支架牢固, 油漆完整;2) 携带式局部照明灯电线采用橡套软线。
( 2) 、应急照明灯具安装应符合下列规定:1) 疏散照明采用荧光灯或白炽灯; 安全照明采用卤钨灯, 或采用可靠点燃的荧光灯;2) 安全出口标志灯和疏散标志灯装有玻璃或非燃材料的保护罩, 面板亮度均匀度为 1 , 10 ( 最低: 最高) , 保护罩应完整、无裂纹。
三、工艺流程验熟悉图纸→检查灯具→安装灯具→通电试运行四、操作工艺( 一) 熟悉图纸灯具安装前应熟悉电气安装图纸, 根据设计安装图纸作材料计划, 灯具的型号、规格、数量要符合设计要求。
( 二) 检查灯具1、各种灯具的型号、规格及外观质量必须符合设计要求和国家标准, 而且厂家提供的技术文件中应有灯具组装、安装说明及合格证。
2、灯具的配线应齐全, 无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象。
3、灯内配线检查:①灯内配线应符合设计要求及有关规定, 导线绝缘良好, 无漏电现象;②穿入灯箱的导线在分支连接处不得承受额外应力和磨损, 多股软线的端头需盘圈、测锡;③灯箱内的导线不应过于靠近热光源, 并采取隔热措施, 灯具内配线应严禁外露,④使用螺灯口时, 相线必须压在灯芯柱上;⑤荧光灯接线按厂家提供的接线图正确接线。
4、特种灯具检查:①各种标志灯的指示方向正确无误;②应急灯必须灵敏可靠;③事故照明灯具应有特殊标志;④供局部照明的变压器必须是双圈的, 一次应装有熔断器;⑤携带式局部照明灯具用橡套导线。
( 四) 安装灯具1、一般要求:( 1) 安装电气照明装置一般采用预埋接线盒、吊钩、螺钉、膨胀螺栓或塑料塞等固定方法, 严禁使用木楔固定。
( 2) 照明灯具在易燃结构、装饰部位及木器家具上安装时, 灯具周围应采取防火隔热措施, 并选用冷光源的灯具。
( 3) 安装在绝缘台上的电气照明装置, 其导线的接头绝缘部分应伸出绝缘台的表面。
( 4) 电气照明装置的接线应牢固, 电气接触应良好; 需接地或接零的灯具非带电金属部分应有明显标志的专用接地螺丝。
( 5) 额定电压220伏金属灯具的保护接地要求:1) 凡安装距地面高度低于2.4米的灯具其金属外壳必须连接保护地线。
2) 凡能进入的吊顶上安装一般及特殊用途的灯具, 由于使用及维修不便, 为了安全其灯具金属外壳应连接保护地线。
3) 灯具的保护接地线应与灯具的专用接地螺丝可靠连接, 其保护接地线截面应根据灯具的相截面选择, 当灯具相线截面小于1.5mm2时其保护线截面不小于1.5mm2铜芯绝缘线。
( 6) 灯具固定应牢固可靠, 每个灯具固定用的螺丝或螺栓不少于2个。
( 7) 当吊灯灯具重量大于3kg 时, 应采用预埋吊钩或螺栓固定。
当软线吊灯灯具重量大于1kg 时, 应增设吊链或用钢管来悬吊灯具。
( 8) 采用钢管做灯具的吊杆时, 钢管内径一般不小于10mm , 壁厚不小于1.5mm。
( 9) 链吊式灯具的吊链应使用法兰盘、镀锌铁链或RVVG承载电线等配套产品, 吊链灯的灯具不应受拉力, 灯线必须与吊链编插在一起。
( 10) 软线吊灯的软线两端应做保护扣, 两端芯线必须测锡。
( 11) 带有自在器的软线吊灯, 吊线应选用护套软线或套塑料软管保护, 灯口应选用安全灯口。
吊线垂直展开后灯具底部对地面距离应按图施工, 图纸未明确时不低于0.8 米, 不高于 1.0 米。
(12)在潮湿及有腐蚀气体的地方安装木台时, 应加设橡皮垫圈、木台四周刷一道防水漆。
再刷两道白漆, 以保持木质千燥。
(13)在保证灯具底座不露光及维修不损坏吊顶的情况下, 为节省原材料, 底座在招 50mm 以上的灯具吸顶安装时可不加装木台。
(14)嵌入顶棚内的照明灯具安装应符合下列要求:1)灯具的灯头引线应选用与配管材质相同的金属软管或阻燃波纹管保护, 保护软管长度不超过一米。
2)灯头线保护软管的两端用软管专用接头分别与线管、灯头盒及灯具的箱罩、接线盒连接牢固。
3)灯具应固定在专设的框架上, 不应便吊顶龙骨承受灯具荷载。
2、荧光吸顶灯在吊顶上的安装:灯具组装: 为了防止灯管掉下, 应选用弹簧的灯座, 在安装镇流器时, 要按镇流器的接线图施工, 特别是带有附加的镇流器, 不能接错, 否则要损坏灯管。
选用的镇流器、起辉器与灯管要匹配, 不能随便代用, 荧光灯的组装按说明书及组装接线图进行。
灯具安装: 荧光灯安装在吊顶上, 轻型灯具应用自攻螺丝将灯箱固定在龙。
