水污染源在线监测系统方案方案概述环境监测与环境管理工作“点多，面广、量大”，而且具有“全方面、全天候、全时制”的特点，为了彻底解决环境执法人员不足的问题，节约执法成本，提高监察效能，必须采用自动化、信息化，科学化的高科技手段，建设污染源在线自动监测系统。
其中，污染源监测是污染源监督管理的重要组成部分，是了解和掌握区域排污状况和排污趋势的手段，其监测结果和资料是执行环保法规、标准、全面开展环境管理工作的依据。
对于区域面积比较大，重点污染源众多的地区，一旦出现重大事故，将对水体环境造成严重污染，对人民群众的财产、健康、生命构成极大威胁，建立完善的水污染源在线监测系统势在必行，实时掌握污染源的状况，控制污染的发展。
该系统建立的目的是旨在通过对重点污染源排放状态的自动监控，及时、准确、全面地反映环境质量现状及发展趋势，为环境管理、污染源控制、环境规划、环境评价提供客观的科学依据，增强企业的守法自觉性，提高环保现场执法的现代化水平，逐步达到提高环境质量的最终目的。
水污染源在线监测系统是由水污染源现场监控站点系统、数据传输系统、污染源监控中心、污染源在线远程监管系统等组成。
采用了计算机、通讯和自动化领域最新的产品和技术，从而构建新一代的水污染源在线监测系统。
通过对本方案系统的实施，可改变传统的污染源监测的单一监控为多样监控，提高系统软硬件设备的性能和在线监控系统的开放性，进一步加强系统自动化处理能力，并扩展数据监控平台的功能；构建集污染源排放现场数据和治污设施运行情况监控、数据自动化与智能化分析处理、可视化表现和指挥调度为一体的污染源远程监控平台，并实现环境事件处理应急指挥调度的现代化。
该系统方案适用于各级环保局以及工矿企业的应用，具有标准化、高科技和规模易扩展等特点。
设计原则1、先进性原则系统建设具有较高的技术起点，充分采用现有高新技术，确保系统投资取得最佳效益，系统完成后，达到国际先进水平。
2、可靠性原则选用高品质的设备完成系统的架构，不仅可以保证系统稳定、可靠的运行，也可大大减少投运后的维护工作量、并节约二次投入的资金。

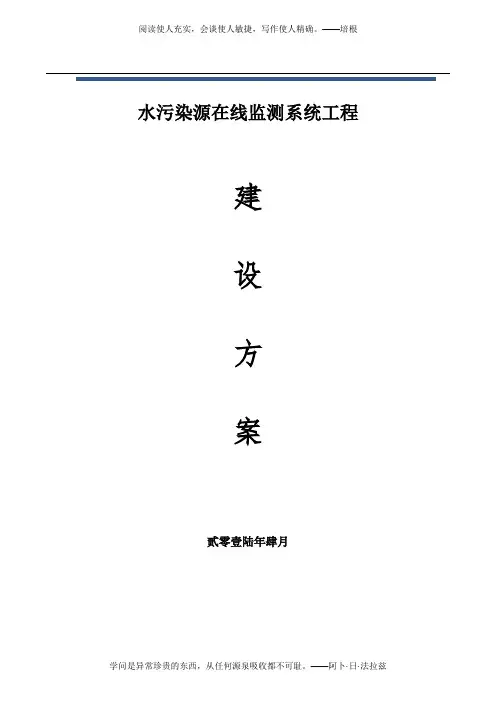

水污染源在线监测系统工程建设方案贰零壹陆年肆月目录一．系统概述1.1 项目概述1.2 系统建设要求1.3 系统构成1.4 在线监测因子种类1.5 仪器选型1.6仪器简介1.6.1 COD在线分析仪技术参数1.6.2 氨氮在线分析仪技术参数1.6.3 总磷在线分析仪技术参数1.6.4 工业PH计技术参数1.6.5 明渠流量计技术参数1.6.6 数据采集仪技术参数二．系统建设2.1 系统建设时间表2.2 站房建设方案2.3 超声波明渠流量计堰槽建设2.4采样系统建设方案2.5数据采集传输系统建设方案2.6 在线分析仪安装方案2.6.1 操作员基本要求2.6.2 现场机箱安装2.6.3 现场管路材料及工具的配备三．质量及服务承诺3.1质量保证3.2 售后服务四．资金预算编制说明依照国家有关标准和关于水质在线自动监测系统建设的相关要求，在指定排水口安装水质在线监测仪器，对相关水质参数（化学需氧量、氨氮、总磷、重金属等）进行监测，以达到相关管理及监管部门对现场处理水质的实时监控和管理。
本方案将分析仪测量系统、采样系统以及数据传输系统进行集成，作为一体化水质在线自动监测系统进行详细的方案设计。
一、系统概述1.1 项目概述根据环保局对废水污染物排放进行总量控制、安装在线监测系统的要求，拟在的总排口安装污染源自动监控系统。
本项目建设拟选用提供的COD、氨氮、总磷在线分析仪，PH，超声波明渠流量计，并负责安装、调试、运行、保修、快速反应服务及协助项目验收、技术支持、用户培训。
1.2 系统建设要求该系统应达到以下要求：①系统具有实用性、先进性、专业性、开放性、安全性、集成性和经济性。
②总体结构的先进性、合理性、兼容性和可扩展性。
③监测参数分析方法符合国家、行业有关技术标准和规范。
④监测数据准确、可靠。
⑤取样方式经济、合理，便于维护。
⑥具有良好的开放性、扩展性，便于维护及升级，为企业将来实现远程查看仪器数据预留接口。
广州****智能化系统开发有限公司技术设计方案设介绍方案项目：工业污染源水质在线监测系统技术方案介绍设计单位：广州****智能化系统开发有限公司设计部门：****设计时间：20**年**月**日**市工业污染源水质在线监测系统技术方案书针对************有限公司污染源水质在线监测系统的需要，我们对COD cr等设备的基本技术及建设条件等做一阐述。
一、现场条件***********有限公司是一个**行业公司，流量为****，主要污染物是COD。
我们将根据现场的实际情况，选择场地和监测站房安装COD cr、流量计、ph在线监测仪、等时等比采样器等。
COD cr、流量ph在线监测仪、等时等比采样器等指标通过抽取排污口的污水进行测量。
二、安装设计1．电源供给1.1 单相交流电：电源电压：220V±15%AC ,5A，电源频率：50Hz±5%,电源功率：1000w,应有良好接地。
至少配有5只三眼插座和2只二眼插座，固定在1.2米高处，或配有二只多功能电源插板，可以扩接水泵、电脑等用电设备。
1.2 对于电压不稳定和经常断电的地区，建议使用功率匹配的交流电源稳压器，以保护仪器。
2．水泵的选择、安装及管路的布置3.1泵的选择从采水点给仪器输送水样的水泵，其功率应使被测水体输送到仪器处的流量不小于50升/分钟, 不大于200升/分钟为宜。
通常采样点到仪器的距离在20米内时，选用350W的潜水泵或自吸泵即可（水体杂质较多时不可使用自吸泵）。
当采样点到仪器的距离大于20米时，应选用550-750W的自吸泵或潜水泵，另还应根据水样的腐蚀性选择是否选用耐腐蚀泵。
3.2 水泵、进水管和溢液管的预装取水点至仪器安装处应预先安装好水泵、水样进水管和溢流管。
连接的管道应根据具体情况选用硬聚氯乙烯塑料、ABS工程塑料或钢、不绣钢等材质的硬质管材。
安装尺寸如图2.1所示。
（在水质具酸碱性的地方不能金属管材）要求：①放置仪器的地面应高于水槽壁，管道从仪器到水槽呈坡型下降(见图2.2，2.3)，尽量减少管道弯头的的数量，并且管道中途不应有凸起或凹下的地方,避免管道中存水(见图2.4)，以便于水样反冲的顺畅和进水管道的排空。
水污染源在线监测系统方案烟台东润仪表有限公司水污染源在线监测系统方案目录1概述 (1)2公用工程准备 (1)2.1系统供电要求 (1)2.2监测站房建设 (1)2.2.1安装位置 (1)2.2.2监测房建设要求 (1)2.2.3供配电及给排水要求 (2)2.2.4空调 (3)2.2.5其他配置要求 (4)2.2.6监测站房示意图 (4)2.3标准排放口建设 (4)2.3.1建设目的 (5)2.3.2建设位置 (5)2.3.3标准排放口建设内容 (5)2.3.4标准排放口示意图 (7)2.4监测站房和排放口之间的管路铺设 (7)2.4.1水样管路的组成 (7)2.4.2水样管路材质的选择 (7)2.4.3水样管路铺设的注意事项 (8)2.4.4采样管路冬季防冻措施及防碾压措施 (8)2.4.5仪表电缆线保护管路的铺设 (9)2.5安装时使用的主要工具 (10)2.6安装材料 (10)3系统各组件安装 (10)3.1系统采水单元的安装 (10)3.1.1采水泵选型原则 (10)3.1.2潜水泵安装 (11)3.1.3自吸式离心泵安装 (12)3.1.4配水管路安装 (14)3.1.5预处理系统冬季防冻措施及防碾压措施 (16)3.2水质主在线分析仪安装 (18)3.3超声波明渠流量计安装 (19)3.4 pH水质分析仪安装 (22)3.5悬浮物/浊度浓度计 (25)3.6数据采集仪的安装 (28)3.7水质自动采样器安装 (28)4仪器安装安全操作规范 (29)1 概述水污染源在线监测系统安装主要分为：公用工程准备、系统组成仪表安装运行、数据采集及传输等，其中公用工程又分为标准排放口建设、监测站房建设、管线铺设及安装等。
2 公用工程准备2.1 系统供电要求本系统供电要求：由厂方负责接入电压220V、频率50Hz、功率一般情况下不小于4KV A（本系统额定功率不超过3千瓦，不包括监测站房内的空调用电）。

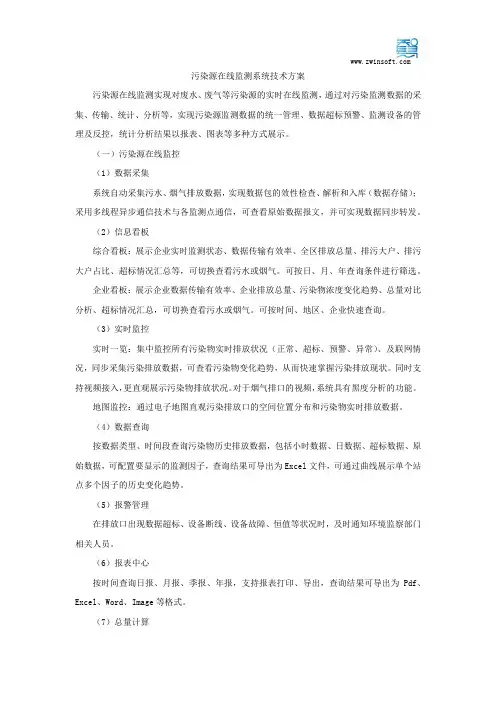

污染源在线监测项目技术方案项目概述：污染源在线监测项目旨在通过采集、传输和分析监测数据，实现对污染源排放情况的实时监测和分析，为环境管理相关部门提供科学依据和决策支持。
该项目将采用传感器、网络通信技术、数据处理和分析技术等相关技术手段，实现对污染源的在线监测和数据管理。
1.传感器选择：根据监测的污染源种类和特点，选择合适的传感器进行监测。
可采用多参数传感器，包括温度、湿度、压力、流量、PH值、氧气含量等传感器，以及针对特定污染物的传感器。
传感器应具备高精度、高稳定性、高可靠性和长寿命的特点。
2.数据传输：使用现代通信技术，包括以太网、Wi-Fi、3G/4G等，将监测数据实时传输到数据中心。
根据监测点数量和布局情况，确定数据传输网络拓扑结构。
为确保数据传输的稳定和可靠，可采用冗余网络或备份网络等手段，以防止数据丢失。
3.数据处理和分析：在数据中心建立专门的数据库，存储从监测点传输过来的数据。
采用分布式数据处理和存储架构，实现数据的高效管理和处理。
对传输过来的监测数据进行实时处理和分析，生成实时报表和图表。
利用数据挖掘和机器学习等技术，分析历史数据，发现异常情况和趋势变化，并提供预警功能。
4.数据展示和共享：在监测数据处理平台上，设计友好的界面，将监测数据以图表、曲线等形式直观展示，方便用户查看和理解。
并提供查询、导出和打印功能，满足不同用户需求。
同时，为了促进信息共享和交互，可以将监测数据共享给相关部门和公众。
可以通过网站、手机应用等形式，实现对外共享。
5.系统管理和维护：为确保系统的稳定运行和准确监测，需要建立系统管理和维护机制。
包括定期对传感器和设备进行检修和维护，以确保其正常工作；定期对数据中心进行备份，以防止数据丢失；定期对系统软件进行升级和更新，以应对新的需求和技术发展。
总结：污染源在线监测项目技术方案包括传感器选择、数据传输、数据处理和分析、数据展示和共享以及系统管理和维护。
通过科学合理地应用相关技术，可以实现对污染源的实时监测和数据管理，为环境管理提供科学依据和决策支持。
污染源在线监测方案概述随着城市经济的腾飞发展，城市规模不断扩大，工业废水、生活污水已经严重的影响了经济的可持续发展；面对水资源污染的现状政府及有关部门极为重视，投入大量人力物力和财力，加大治污力度，目前部分排污企业、污水处理厂已经安装了一些水质监测仪器，城市排水、流域水质监测设备还在逐步完善，污染监测工作由原来手工监测到自动化监测迈进了一大步，但由于各厂家的监测仪器仪表、数据采集软件的通信协议、系统结构、工作平台、开发工具、数据库等不尽相同，使得监测数据共享性差或信息根本无法交流，大量的数据只停留在监测现场，监测手段的自动化而没有实现网络化和信息化，未能转化为环境保护所需要的具有分析和决策功能的信息；基于以上对水质监测现状的分析，结合以往对环保系统信息化建设的经验，我公司提出污染源在线监测整体方案，我们整合现有监测设备，采用GPRS通信技术，结合GIS系统，实现地表水质监测的网络化和信息化，为环境保护管理提供实时、准确、全面的监测数据。
海通污染源在线监测系统2.0版，是基于微软全新的.NET技术架构、ArcIMS 地理信息系统及GSM/GPRS、PSTN等通信技术开发的水污染监测软件，系统继承了1.0版的所有功能，采用B/S/S多层分布式结构，全面支持HTCII型数据采集器所有功能。
方案介绍在线监测系统是一套用于环境水资源、城镇生活污水、工业废水的网络化实时监测系统，系统可连续或间歇地对监测现场的水质实现多种参数在线测定；通过建立完善的监测网络，可对某一类污染参数、污染源、水系进行自动巡测，为水环境监控提供完整的科学数据，快速准确地掌握辖区水域的污染，及时了解水处理系统中各流程点的水质状况，有效地保证污水及废水处理系统的正常运行，可满足企业生产高效、低耗、现场无人值守等要求。
在线监测系统包括监测中心站系统、在线监测网络、监测子站系统三部分。
监测子站包括水样采集、分析仪表、GPRS通信、计算机监控。
目录第一章工程项目概述 (2)1.1 项目总体描述及工程容 (2)1.2 参考规及标准 (2)1.3 在线监测系统技术要求 (2)第二章系统方案设计 (5)2.1 系统总体描述 (5)2.2 系统主要功能 (6)2.3 系统的特点 (6)2.4 现场施工结构简图 (6)2.5 采水、配水单元说明 (7)2.6 工程土建要求及系统组成 (7)第三章在线监测仪及辅助设备 (12)3.1 CODmax铬法COD测定仪 (12)3.2 Amtax Compact氨氮分析仪 (17)3.3 U53超声波流量计 (19)3.4 外接采样系统 (22)3.5 无线数据采集与传输系统 (23)第四章在线监测仪器的安装和调试 (26)4.1 任务 (26)4.2 在线仪器的安装 (26)第五章在线监测仪器的安装和调试 (33)5.1 市重点污染源在线监测项目 (34)5.2 市重点污染源在线监测项目 (35)5.3 市九大污水处理厂进出水口水质在线监测项目 (36)5.4 市重点污染源项目 (37)5.5 市重点污染源在线监测项目 (38)5.6 省市重点污染源在线监测项目 (29)第一章工程项目简介1.1 项目总体描述及工程容依据国家对污染源的整治要求，为贯彻相关法规，促进污水处理的建设和管理，加强污水处理点污染物的排放控制和污水资源化利用，保障人体健康，维护良好的生态环境，对相关污水处理点进行监控。
1.2污染源监测的主要参数和参考规及标准1.2．1 主要测量参数：（1） COD-化学需氧量：；（2）氨氮：；（3）流量：流量反映的是在一定的时间企业或工厂对环境排放的污水量。
国家环保部门对污水的排放量有严格的控制，目前有很多企业已经对污水进行了深度处理，实现了污水的零排放。
1.2．2 参考的规和标准：HJ/T15-1996 超声波明渠污水流量计HBC6-2001 化学需氧量(CODcr)在线监测仪器环境保护产品认定技术要求GBll914-89 水质化学需氧量的测定重铬酸盐法HJ/T96-2003 pH水质自动分析仪技术要求GB6587.1-8-86 电子测量仪器环境试验GBl28928-1996 污水综合排放标准HJ/T12-1996 环境保护仪器分类与命名GB50093-2002 自动化仪表工程施工及验收规GB8566-88 计算机软件开发规GB8567-88 计算机软件产品开发文件编制指南1.3 在线监测系统技术要求1.3.1基本性能a 仪器有制造计量器具CMC标志（进口仪器取得我国质量技术监督部门的计量器具型式批准证书）和产品铭牌，铭牌上标有仪器名称、型号、生产单位、出厂编号、制造日期。
b 仪器均经有关部门或质量监督检验中心检验认可。
c 结构合理，机箱外壳表面及装饰无裂纹、变形、划痕、污浊、毛刺等现象，表面涂层均匀，无腐蚀、生锈、脱落及磨损现象。
产品组装坚固、零部件坚固无松动。
按键、开关门锁等配合适度，控制灵活可靠。
d 在正常运行状态下，可平稳工作，无安全危险。
e 各部件不易产生机械、电路故障、构造无安全危险。
f 具有不因水的浸湿，结露等而影响自动分析仪运行的性能。
g 加热器等发热结合部分，具有不因加热而发生变形及机能改变的性能。
h 便于维护、检查作业，无安全危险。
i 显示器无污点、损伤。
显示部分的字符笔画高度均匀、清晰，无暗角、黑斑、彩虹、气泡、暗显示、隐划、不显示、闪烁等现象，能用显示屏提示进行全程序操作，说明功能的文字、符号和标志端正并符合国家标准规定。
g 仪器外壳或外罩耐腐蚀、密封性能良好、防尘、防雨。
k 试样、试剂导入管部分采用优质的硬质PVC或PPR管材，具有很强的防腐能力，对水质没有影响。
有完整密闭的采样系统，采样系统必须采用双泵双管路设计，可实现自动反冲，清洗功能，防止泥沙沉积及藻类生成。
l 计量器具为防腐蚀的材料构造，并能准确计量。
反应器为防腐蚀的材料构造，易于清洗。
1.3.2 环境条件仪器设备在以下环境中能正常工作a．环境温度：0℃～45℃；b．相对湿度：≤90%；c．大气压：86～106 kPa；d．电压：AC220V±10%，频率50Hz±1%Hz；e．废水水温：0℃～95℃；f．废水介质：pH 0～14。
1.3.3 安全要求a 仪器电源引入线与机壳之间的绝缘电阻不小于10MΩ。
b 仪器设有漏电保护装置，防止人身触电。
仪器还设有过载保护装置，防止仪器意外烧毁。
1.3.4 校准仪器能用手动和/或自动方法进行零点漂移和量程漂移校准，并具有远程校准功能。
1.3.5 净化仪器具有防止废水取样头及其输送管路、电化学分析探头被废水污染的净化系统；净化系统能克服废水腐蚀性、悬浮物的沉积堵塞作用，保持光度法的光学比色皿/镜头清洁，分析不会因比色皿/镜头不洁带来重大误差。
1.3.6 数据采集、处理、通讯仪器具有记录、存储、显示、数据处理、数据输出、打印、故障报警、安全管理和数据、图文传输功能。
数据采集/控制仪器必须能动态显示仪器现场工作状态、报警信息、图表以及实时动态显示污染物排放数据和相关参数。
仪器设置RS232、RS422、RS485 或其它总线方式中任一种通讯接口，提供网络接入功能，向监控中心实时传输现场原始数据和图表，经中心对数据进行质量控制后接入相应共享数据库，并随时接受数据查询。
定时发送时钟命令并校准时钟。
1.3.7 在线监测系统应急要求a 连续排放监测系统所有的设备均要有自动化的应急保护, 如果因排放源故障或供电造成测试中断，在排放源供电恢复后，能自动重新开始运行。
B 连续排放监测系统必须有现场采样和分析的实时监视闭路系统，并能满足招标文件的应急保护要求。
第二章系统方案设计2.1 系统总体描述污染源水质在线监控系统工程是一套以在线自动分析仪为核心，运用现代传感器技术、自动测量技术、自动控制技术、计算机应用技术以及相关的专用分析软件和通信网络所组成的一个综合性的自动监测系统工程。
污水自动监测系统是一个把多项监测指标的分析仪表组合在一起，从采样、分析到记录、整理数据（包括远程数据）、中心遥控组成的系统，结合相应的监控及分析软件，实现实时在线自动监测，满足运行可靠稳定，维护量少的要求，并可实现无人值守。
系统主要包括水样采集及控制、水质分析仪监测分析、数据的采集、信息传输、数据处理等几部分组成。
整体布局如下图所示：水样采集的相应管路、阀门及辅助继电器等构成水样采集及控制单元，实现监测分析的水样采集及相应的预处理；自动监测仪器、传感器及标准通讯控制等构成监测分析单元；现场级的数据终端、水样预处理系统、通讯系统等组成数据采集控制及信息传输单元；计算机监测应用软件可现场、远程对系统的运行进行监测并提供信号；辅助系统包括取水/配水系统、过滤系统、清洗单元、配电单元等辅助设备。
2.2 系统主要功能污水自动监测系统具有以下功能：①连续、及时、准确的监测目标排放水的水质及其变化状况和流量；②数据异常值自动报警功能；③定期自动反清洗、远程时钟设置功能；④双向指令数据传输功能；⑤水质连续采样和管道自动清洗过滤功能；⑥水样采集通道预留以便扩展；⑦现场可显示测量参数；⑧现场数据可通过用户指令，将水质数据自动存贮，供上位机通讯及查询；⑨具有可扩展及预留数据采集通道；⑩具有停电保护及来电自动恢复功能。
2.3 系统的主要特点本系统所遵循的原则是：先进性、可靠性、适用性、扩展性、开放性、数字化、智能化、人性化；系统所选的所有分析仪表均出自国外著名公司的产品，有良好的系统可操作性和可扩展性；辅助系统所需的仪器仪表设备均选用国外成熟的产品；现场数据终端采用开放的嵌入式系统，除系统要求的数据传输方式外，同时只需增加相应的数传设备，无需增加任何其它硬件设备；中心站应用软件采用先进的结构体系，终端用户通过操作，数据采集传输、报表分析图形化，水质公报可自动生成，应用工具组态化，开放的动态工具方便用户自行维护，具有很好的异构兼容性和扩展性；2.4 现场施工结构简图图-1：在线监测现场布置图图-2：在线监测仪器现场连接图2.5 采水、配水单元说明污水自动监测系统采样系统采用单路单泵水样进水管路，并由电磁阀切换采样工作。
水样通过过滤装置、自吸泵送到自动监测仪器进行测量，通过电磁阀、手动阀调节进水流量及压力。
自吸泵入口处加装过滤装置，过滤水中的泥沙等附属物，并可利用采样回水对采水管路进行自动冲洗。
保证取水口不淤积、防堵塞、防冻结、防冰凌。
采样管中能保证有仪器和后续仪器的总需水量的需求。
在取水管道上设有清洗水入口，可以由PLC控制自来水进行自动反冲洗。
2.6 工程土建要求及系统组成2.6.1污水排放口明渠改造污水排放口已设计为明渠，并要求规安装标准的计量堰槽。
根据去现场勘察的结果,建议选用三角堰槽或者巴楔尔堰槽,堰槽底部应定期清淤，避免计量误差。
流量计的传感器安装在计量暗渠，为了便于仪器仪表维护，排口应加装安全阶梯或扶梯，周围留有4平方米作业场地，并加装护栏，设置防跌落警示牌。
监测站房与排口距离小于15米，COD、氨氮监测仪通过管线直接从排口取样。
流量计一次表通过传输电缆和室二次表连接。
计量明渠至监测站房之间需敷设3根管线。
其中2根Φ20 PVC管或不锈钢管为COD仪、氨氮分析仪采样上下水管，管线需电伴热并用保温材料包裹。
另1根Φ25 PVC管为流量计的信号线护管，穿好铁丝，可与不锈钢管一并架设。
改造后的污水排放口的现场示意图如下：2.6.2 监测站房建设要求监测站房应建在总排口附近或把现有排污井包在仪器室。
目前这482家企业排污口因为分散在省下属的11个地市，下图是某企业污水处理站污水在线监控系统已经建成的监测站房,面积约15-20m 2左右,站房材料为彩色夹心板；室安装COD 等在线监测仪器。
见下图：4m3m 2.6m根据现场配置图2.1 站房外部示意图图2.2 站房内部示意图2.6.3 站房室要求室环境满足仪器仪表环境要求，配备照明、供暖、空调、防盗等辅助设备，站房远离强电磁干扰、避开强振动和高湿场所等。
要求防雷击，温、湿度适宜，便于仪表的正常运行及维护。
环境温度：5～35℃；环境湿度应该≤85%为满足仪器对工作环境的要求，需对房间进行装修并添加一些设备。
具体容：1、墙面刷漆；2、地面贴普通防滑瓷砖，3、一台冷暖分体式空调和一台排气扇，4、供电设备：配电箱、插座、照明等，5、室应设有上下水及洗手池。
6、室应设置工作桌、椅.。
2.6.4 站房系统配电污水在线自动监测系统用电器有：在线监测仪器、数据采集器、冷暖空调、排风扇、照明等设备。
电源设计按照仪器用电、动力用电、室用电分开的原则进行设计。
考虑到今后还需配置其他仪器，配电容量应适当增大。
配电要求：电压：交流380V；三相五线制；容量10KW；电流：2.5A；插座：3相（交流220V、10A）安全接地。
