配电箱验收规范配电箱验收规范是指在建筑物或工程项目完成后对配电箱进行检查和验收的程序和标准。

配电箱是电气设备的重要组成部分，对于保证电气系统的安全和正常运行至关重要。

下面是配电箱验收规范的一般要求和步骤。

一、验收前准备1. 验收前，应对配电箱进行清洁，保证内外表面无腐蚀、锈蚀和污垢，并按照图纸要求附上相应的标识。

2. 验收前，应查验配电箱的密封性能，确保配电箱有恰当的防尘、防水和防腐蚀能力。

3. 验收前，应验收配电箱的连接线路和接地装置，确保配电箱的电气性能和接地正常。

二、验收要求1. 配电箱的外观应符合施工图纸要求，无损坏和变形，颜色和涂层应按照规定执行。

2. 配电箱的门锁应完好，开启顺畅，有效防止非授权人员打开。

3. 配电箱内的开关、断路器、熔断器等电气元件应齐全，并且应有清晰的标志和使用说明。

4. 配电箱内的线路应整齐，并且标识清晰，易于查找和操作。

5. 配电箱的电气连接应牢固可靠，无线路接地和短路现象。

6. 配电箱的接地系统应完整，并符合电气安全规范的要求。

三、验收步骤1. 初步验收：进行外观检查，确认配电箱的外观完好，开关和门锁功能正常。

2. 功能验收：使用测试设备对配电箱内的电气元件进行测试和检查，包括开关、断路器和接地装置等。

3. 线路验收：对配电箱内的线路进行检查和测量，确保无线路接地和短路现象。

4. 安全验收：对配电箱的接地系统进行检查，确认其完整性和符合要求。

5. 记录和报告：将验收结果进行记录，并填写相关的报告，包括配电箱的基本信息、验收结果和不合格项的整改要求。

四、验收标准配电箱的验收应符合相关的标准和规范，如《建筑电气工程施工与验收规范》、《建筑电气工程施工与验收操作规范》等。

五、验收后处理1. 验收合格的配电箱，应按照设计要求进行接线和投入使用，同时加强对配电箱的日常维护和管理。

2. 验收不合格的配电箱，应及时整改，修复和更换不符合要求的部件和设备，直至合格为止。

以上是配电箱验收规范的一般要求和步骤，根据具体项目情况，可以适当增加或调整相关内容。

配电箱验收标准配电箱是电力系统中的重要设备，其安全性和可靠性对电力系统的正常运行起着至关重要的作用。

为了确保配电箱的质量和安全性，对其进行验收是必不可少的。

下面将介绍配电箱验收标准，以供参考。

首先，对于配电箱的外观和安装情况需要进行检查。

配电箱应该安装在通风良好、干燥、无腐蚀性气体的场所，箱体应无变形、开裂、漏水等情况，箱门应能灵活开合，锁紧可靠，箱体表面应无明显损坏和腐蚀。

同时，配电箱的安装应符合相关标准，固定牢固，无松动现象，接地良好。

其次，对于配电箱的内部结构和元器件需要进行全面检查。

首先要检查箱内的电缆布线是否整齐、有序，各电缆应有固定夹持装置，不得有松动现象。

其次，要检查配电箱内的断路器、熔断器、接触器等元器件的型号、规格是否符合设计要求，是否安装正确、接线牢固。

还要检查配电箱内的继电器、计量表、电压表、电流表等仪表的安装位置和精度是否符合要求。

另外，对于配电箱的接地保护措施也是需要重点检查的内容。

配电箱应有良好的接地装置，接地电阻应符合规定，接地线应有良好的接地连接，无断裂、腐蚀等情况。

同时，应检查配电箱的绝缘性能，绝缘电阻应符合规定，无漏电现象。

最后，对于配电箱的运行性能和安全保护功能需要进行全面测试。

应对配电箱进行负载测试，确保其运行稳定，无异常声响、发热等情况。

同时，还要测试配电箱的短路保护、过载保护等安全保护功能，确保其能够及时、准确地切断电源，保障电力系统的安全运行。

综上所述，配电箱的验收标准涉及外观、安装、内部结构、元器件、接地保护、运行性能等多个方面，需要全面、细致地进行检查和测试，以确保配电箱的质量和安全性。

只有经过严格的验收，配电箱才能投入正常使用，为电力系统的稳定运行提供可靠保障。

二级配电箱验收标准一、箱体材料1.箱体应采用金属材料制作，并具有一定的防雨、防尘、防风、防晒等性能。

2.箱体的外观应无明显损伤、变形，颜色应均匀，表面应光滑，并具有产品合格证和质量保证书。

3.箱体的尺寸应符合设计要求，并具有足够的强度和刚度。

二、箱内配置1.箱内应配置总开关（断路器）、分开关（断路器）、熔断器、导线等电气设备。

2.箱内的电气连接应牢固可靠，接触良好，配线应整齐美观。

3.箱内应有相应的接地端子和接地线，并应符合设计要求。

4.箱内应有漏电保护器等安全装置，并应符合设计要求。

三、线路敷设1.线路敷设应符合设计要求，线路的规格、型号应符合国家标准。

2.线路的连接应牢固可靠，接触良好，配线应整齐美观。

3.线路应有适当的余量，以备维修和更换之用。

4.线路的敷设方式应符合设计要求，并应采取相应的保护措施。

四、接地措施1.箱体和电气设备均应进行接地处理，并符合设计要求。

2.接地线的截面积应符合设计要求，并应具有足够的强度和耐腐蚀性。

3.接地端子和接地线应连接牢固可靠，接触良好。

4.接地电阻值应符合设计要求。

五、安全防护1.箱体应具有安全防护装置，如防护罩、防护栏等。

2.箱内的电气设备应具有相应的安全保护措施，如过载保护、短路保护、漏电保护等。

3.安全防护装置和安全保护措施应符合设计要求，并应完好有效。

4.箱体和电气设备应具有明显的安全警示标识。

六、标识清晰1.箱体上应有清晰的电源开关标识、电缆型号及规格标识、箱体编号标识等。

2.箱内电气设备上应有清晰的设备名称标识、规格型号标识等。

水电安装施工规范及验收标准一、电气安装基本要求1、每套分户配电箱内必需设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分路数出线，分别控制照明、空调、非受插座、受控插座等，其回路应确保负荷正常使用。

2、室内布线均应穿管敷设，并用绝缘良好的单股铜芯导线。

穿管敷设时，管内导线的总面积不应超过管内径截面积的40％，管内不得有接头和扭结。

导线与电话线、电视线、通信线不得同时安装在同一管道中。

3、插座离地面不低于1。

7m.(防止幼儿接触），线盒内导线应留有余量，长度宜为150mm，至少不应少于120mm,但不应大于200MM。

接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开关中心距地面度宜为1.2m～1.3m，开关不宜装在门后,同户同平面内面板水平面差应小于1。

5cm，相近面板目测应平整.4、两路线的零线。

地线不能共用。

两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。

二、强电系统施工的技术施工要求1、布线的原则：横平竖直.使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡,拐角处每隔20公分使用一个管卡。

2、插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内,如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致,槽线及顶直应先在墙面弹出控制线后,再用切割机切割墙面，用机器开槽。

3、使用PVC管，需弯管时,须用弹簧在现场折弯,不得使用90度弯头及三通，线路安装时必须加装护线套管,套管边接应紧密.平直.平顺。

直角拐角处应将角内侧切开，切口一侧切圆弧形接口后,折弯安装.4、导线装入套管后,应使用导线固定工具，先固定在墙面及墙内后,再抹灰隐蔽。

5、严禁线管直接铺设在复合板下面，在实木地板下的线管必须有加固措施.6、严禁线管铺设在厨房。

配电箱安装隐蔽验收一、前言随着现代化建筑的不断发展，电气设备的配套设施也越来越完善。

而在这些电气设备中，配电箱是不可或缺的一部分。

它作为电路的控制中心，负责分配和控制电能，直接关系到建筑物的用电安全和正常使用。

因此，在配电箱安装后，必须进行隐蔽验收，以确保其符合规范要求，并且能够正常运行。

二、配电箱安装1. 配电箱选型在进行配电箱安装前，首先需要根据实际需求选择适合的配电箱。

选择时需要考虑以下因素：（1）额定电压和额定电流；（2）所需容量和数量；（3）环境温度和湿度等条件。

2. 配置布局在确定好配电箱类型后，需要根据具体情况进行配置布局。

具体步骤如下：（1）根据需求确定进线位置；（2）按照负荷大小确定各路出线位置；（3）根据实际情况确定各个元器件的位置。

3. 安装要求在进行配电箱安装时，需要注意以下几点：（1）选用符合规范要求的固定件；（2）应保证配电箱与地面的距离不小于50mm，以便于维护和检修；（3）在安装过程中，应注意线路的布置和固定，避免出现松动和短路等问题。

三、隐蔽验收1. 验收时机在完成配电箱安装后，需要进行隐蔽验收。

隐蔽验收是指在建筑物内部，对已经完成的工程进行检查和测试，以发现存在的问题并加以解决。

具体时机如下：（1）在进行墙面、天花板等装修前；（2）在进行电气设备封闭前。

2. 验收内容隐蔽验收主要包括以下几个方面：（1）配电箱本身是否符合规范要求；（2）进线、出线是否正确接线；（3）各个元器件是否固定牢固；（4）线路的布置是否合理。

3. 验收标准在进行隐蔽验收时，需要根据相关规范要求进行检查。

具体标准如下：（1）配电箱应符合国家相关规范要求，并且有产品质量合格证书；（2）进线、出线应正确接线，并且接触良好；（3）各个元器件应牢固固定，不得出现松动；（4）线路的布置应合理，不得出现交叉、短路等问题。

四、总结隐蔽验收是保证配电箱正常运行的重要环节。

在进行隐蔽验收时，需要注意以下几点：（1）在安装前选择适合的配电箱类型；（2）按照实际需求进行配置布局；（3）在安装过程中注意选用符合规范要求的固定件，并保证线路的布置和固定；（4）在验收时需要根据相关规范要求进行检查，并且发现问题及时解决。

配电箱技术参数及验收标准关键信息项：1、配电箱规格型号：＿___________________________2、技术参数要求：＿___________________________额定电压：＿___________________________额定电流：＿___________________________防护等级：＿___________________________短路耐受强度：＿___________________________接地方式：＿___________________________3、验收标准：＿___________________________外观检查标准：＿___________________________电气性能测试标准：＿___________________________安全性能测试标准：＿___________________________4、质量保证期限：＿___________________________11 配电箱规格型号本协议所涉及的配电箱规格型号应明确为具体型号，以满足特定的使用需求和安装环境要求。

111 配电箱的尺寸应符合安装场所的空间限制，确保能够正确安装且不妨碍周边设备和设施的正常运行。

112 配电箱的材质应具备良好的防火、防潮、防锈和耐腐蚀性能，以保证其在不同环境条件下的长期稳定运行。

12 技术参数要求121 额定电压配电箱的额定电压应设定为具体电压值，以适配接入的电源和负载设备的电压要求。

122 额定电流其额定电流应不低于具体电流值，以确保能够承载所连接负载的正常工作电流，并具备一定的过载能力。

123 防护等级配电箱的防护等级应达到具体防护等级，能够有效防止灰尘、水汽、异物等进入箱体内部，保障电气设备的安全运行。

124 短路耐受强度配电箱应具备在发生短路故障时承受一定短路电流和短路时间的能力，短路耐受强度应符合具体标准或数值。

配电箱验收标准
配电箱是电力系统中的重要组成部分，它承担着电能分配、控制和保护的功能。

在使用配电箱之前，必须进行验收，以确保其符合相关标准和要求，保障电力系统的安全稳定运行。

下面将介绍配电箱验收的标准和要求。

首先，配电箱的外观应该符合国家标准，表面不应有损坏、变形、腐蚀等情况。

箱体应具有足够的机械强度和绝缘性能，能够承受正常运行和短时过载的影响。

箱门、箱盖应能够灵活开合，连接可靠，不得出现松动、脱落或卡滞现象。

其次，配电箱内部的元器件应符合相关标准和规定，包括断路器、接触器、熔
断器、电流互感器等。

这些元器件应具有可靠的断路、过载和短路保护功能，能够确保电路的安全运行。

此外，配电箱内部的接线应整齐、牢固，不得出现错位、短路、接触不良等情况。

在验收过程中，还需要对配电箱的接地情况进行检查。

配电箱应具有良好的接
地装置，接地电阻应符合规定，确保在发生漏电等故障时能够及时将电流导入地下，避免对人身和设备造成伤害。

此外，配电箱的环境条件也需要符合相关要求。

箱体应能够防尘、防潮、防腐蚀，能够在恶劣的环境条件下正常运行。

配电箱的安装位置应合理，通风良好，便于操作和维护。

最后，配电箱的验收还需要对其运行性能进行测试。

包括负载开关试验、漏电
保护试验、短路保护试验等，确保配电箱在正常运行和故障情况下能够及时、可靠地进行保护和操作。

总之，配电箱的验收是电力系统安全运行的重要环节，只有经过严格的验收和
测试，才能确保其在日常运行中能够可靠、安全地工作。

希望相关人员能够严格按照配电箱验收标准进行操作，确保电力系统的安全稳定运行。

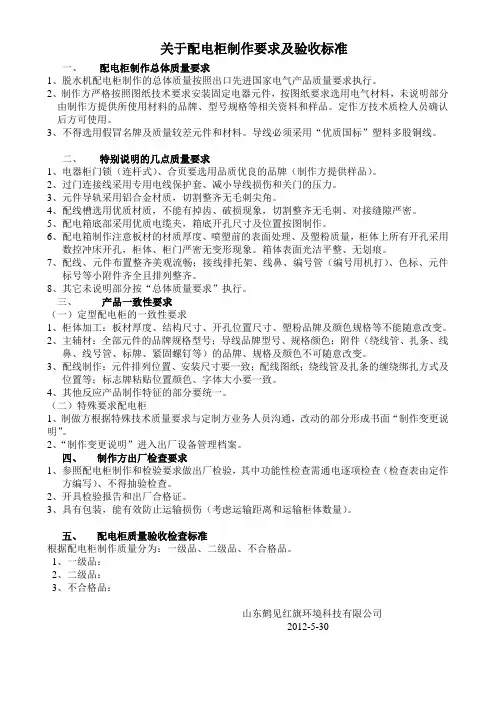

关于配电柜制作要求及验收标准一、配电柜制作总体质量要求1、脱水机配电柜制作的总体质量按照出口先进国家电气产品质量要求执行。

2、制作方严格按照图纸技术要求安装固定电器元件，按图纸要求选用电气材料，未说明部分由制作方提供所使用材料的品牌、型号规格等相关资料和样品。

定作方技术质检人员确认后方可使用。

3、不得选用假冒名牌及质量较差元件和材料。

导线必须采用“优质国标”塑料多股铜线。

二、特别说明的几点质量要求1、电器柜门锁（连杆式）、合页要选用品质优良的品牌（制作方提供样品）。

2、过门连接线采用专用电线保护套、减小导线损伤和关门的压力。

3、元件导轨采用铝合金材质，切割整齐无毛刺尖角。

4、配线槽选用优质材质，不能有掉齿、破损现象，切割整齐无毛刺、对接缝隙严密。

5、配电箱底部采用优质电缆夹，箱底开孔尺寸及位置按图制作。

6、配电箱制作注意板材的材质厚度、喷塑前的表面处理、及塑粉质量，柜体上所有开孔采用数控冲床开孔，柜体、柜门严密无变形现象。

箱体表面光洁平整、无划痕。

7、配线、元件布置整齐美观流畅；接线排托架、线鼻、编号管（编号用机打）、色标、元件标号等小附件齐全且排列整齐。

8、其它未说明部分按“总体质量要求”执行。

三、产品一致性要求（一）定型配电柜的一致性要求1、柜体加工：板材厚度、结构尺寸、开孔位置尺寸、塑粉品牌及颜色规格等不能随意改变。

2、主辅材：全部元件的品牌规格型号；导线品牌型号、规格颜色；附件（绕线管、扎条、线鼻、线号管、标牌、紧固螺钉等）的品牌、规格及颜色不可随意改变。

3、配线制作：元件排列位置、安装尺寸要一致；配线图纸；绕线管及扎条的缠绕绑扎方式及位置等；标志牌粘贴位置颜色、字体大小要一致。

4、其他反应产品制作特征的部分要统一。

（二）特殊要求配电柜1、制做方根据特殊技术质量要求与定制方业务人员沟通，改动的部分形成书面“制作变更说明”。

2、“制作变更说明”进入出厂设备管理档案。

四、制作方出厂检查要求1、参照配电柜制作和检验要求做出厂检验，其中功能性检查需通电逐项检查（检查表由定作方编写）、不得抽验检查。

户内配电箱安装验收标准一、配电箱进场验收标准1、进场配电箱应有厂家生产许可证、合格证、CCC认证、出场试验、检测报告；2、进场配电箱包装完整，产品品牌、规格型号应与设计使用要求一致；3、进场配电箱箱体应光洁、内外涂层完整，色泽一致，无残缺现象，无明显凹痕或机械损伤，配电箱内边缘和开口处平整，光滑，无毛刺和裂口，箱门应关闭严密，箱门关启灵活；4、配电箱门把手、锁具齐全，无损坏现象；5、箱内元器件规格型号及品牌应与设计使用要求一致，元器件安装牢固，无损伤、无缺失，导线排列整齐，压接牢固并有产品合格证；6、箱内配线整齐、无绞接现象，并绑扎成束，导线连接紧密，导线中间无接头，箱内开关分合动作灵活可靠；7、箱内工作接地排，保护接地排，排上应留出足够的压线端子（一线一端子），配电箱工作接地，保护接地及跨接接地点应有标识并且标识规范耐久；8、配电箱箱门、箱体与保护接地应有接地跨接线（跨接线线径符合设计要求），无设计要求时门和金属框架的接地端子间应选用截面积应不小于4mm2的黄绿色绝缘铜芯软导线连接，并有标识；9、配电箱内电气件应有标识，标识贴在操作手柄下端，且字体机打，固定牢固，不易掉落；10、配电箱内应有配电系统图，图采用机打，贴箱门内左上侧，并且图固定牢固、美观；11、配电箱内配电支路电源线不能串接，不等截面的两根导线不应压在一个端子上，等截面的导线（6平方毫米以下）一个端子上最多只能压两根；12、配电箱内绝缘导线的材质、规格应符合设计使用要求；13、相序L1/L2/L3按黄、绿、红分色，三相间负荷分配符合设计要求，保护地线（PE线）采用黄绿颜色相间的绝缘导线，零线采用淡蓝色绝缘导线；14、配电箱内配电板两侧预留大于60mm的布线空间，上、下进线，根据压接进出导线的规格、数量预留足够的压接、固定空间；15、配电箱应有不锈钢制产品铭牌，铭牌用不锈钢钉铆接在箱门内左上侧或中上侧；16、配电箱体应预留保护接地螺栓，螺栓与箱体电气焊接良好，压面必须镀层光洁，无绝缘隔层；17、配电箱板材应采用符合国家标准的冷轧钢板，配电箱板材厚度符合设计要求，无设计要求时，配电箱及控制箱大于等于600mm的采用2.0mm厚冷轧钢板、小于600mm的采用1.5mm厚冷轧钢板制做。
