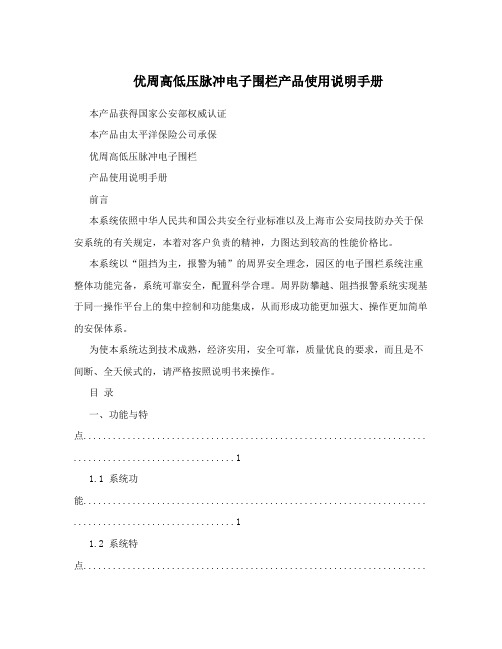

优周高低压脉冲电子围栏产品使用说明手册本产品获得国家公安部权威认证本产品由太平洋保险公司承保优周高低压脉冲电子围栏产品使用说明手册前言本系统依照中华人民共和国公共安全行业标准以及上海市公安局技防办关于保安系统的有关规定，本着对客户负责的精神，力图达到较高的性能价格比。

本系统以“阻挡为主，报警为辅”的周界安全理念，园区的电子围栏系统注重整体功能完备，系统可靠安全，配置科学合理。

周界防攀越、阻挡报警系统实现基于同一操作平台上的集中控制和功能集成，从而形成功能更加强大、操作更加简单的安保体系。

为使本系统达到技术成熟，经济实用，安全可靠，质量优良的要求，而且是不间断、全天候式的，请严格按照说明书来操作。

目录一、功能与特点...................................................................... (1)1.1 系统功能...................................................................... (1)1.2 系统特点.......................................................................................................2 二、产品说明...................................................................... . (3)2.1 产品设计依据...................................................................... (3)2.2 产品特性...................................................................... (3)2.3 产品技术参数...................................................................... (4)2.4 控制器主机内部及遥控器说明示意图 (5)2.5控制器主机功能端接线说明 (10)三、电子围栏设计要求...................................................................... (10)3.1安全等级...................................................................... (10)3.2安全性............................................................................................................10 四、电子围栏前端安装...................................................................... ..........12 4.1前端安装方式....................................................................... ..............13 4.2周界围栏安装角度...................................................................... ........15 4.3终端杆及终端杆绝缘子安装 (16)4.4中间杆及中间杆绝缘子安装 (16)4.5收紧器安装...................................................................... .....................17 4.6避雷器安装...................................................................... .....................17 4.7合金线之间的连接...................................................................... .........18 4.8围栏警示牌的安装...................................................................... .. (18)4.9接地...................................................................... ..................................18 4.10地下布线...................................................................... ........................18 4.11常用连线方式...................................................................... ................19 五、电子围栏设计需求分析...................................................................... ....19 5.1电子围拦系统布线示意图. (19)5.2电子围栏系统组成部分 (2)5.3控制端控制方式 (20)5.4电子围栏周界需求分析 (20)六、主机安装与连线...................................................................... .................21 6.1主机安装...................................................................... ............................21 6.2安装配件...................................................................... ............................21 6.3主机与围栏连接图...................................................................... .. (22)七、主机调试与报警试验...................................................................... .........26 7.1通电检查...................................................................... ............................26 7.2报警试验...................................................................... ............................26 八、计算机直控软件安装...................................................................... .........27 九、施工安装规范及安全注意事项. (28)9.1施工安装规范 ..................................................................... ....................28 9.2施工中应注意的其他问题 (2)9十、附录A 脉冲电子围栏案例欣赏 (30)附录B安全注意事项...................................................................... . (32)一、功能与特点高低压系列脉冲主机产品主要有三大功能:1.威慑功能2.阻挡功能3.报警输出。

44电子围栏1、电子围栏的安装（1）底座安装要坚固、水平，前后底座之间尽量保持一条直线，尽量与铁栅栏保持垂直。

（2）底座安装固定，采用不锈钢膨胀螺栓或普通膨胀螺栓，为防锈和长期使用优先选择不锈钢螺栓。

终端杆底座采用8mm的螺栓，中间杆底座采用6mm的螺栓。

（3）围栏电线之间需保持平行等距，应为200mm±20mm。

（4）围栏收紧器上下之间保持为一条竖直直线。

（5）最上一根围栏与围墙顶端的距离不小于750mm，最下一根围栏与围墙顶端的距离为154mm±20mm。

（6）线线连接器中间的高压绝缘线需穿一根平滑的PVC细管，以防老化。

（7）排PVC管时，务必保证管管之间有接头，并且用V－PVC专用胶粘结牢固。

应与甲方沟通，确认采用沿墙角边缘排管或地下排管。

地下排管需挖地时，应保证一定深度（40cm左右）。

（8）排线时，必须保证一条线走到底，中间严格避免接头情况；尤其是地下排管时，应坚决杜绝。

在购买线缆时，如果长度不够，应提早定制线缆。

（9）安装避雷器时，地桩必须打入地下80cm以下，每个避雷器应接两根地桩，地桩之间保持2m以上的距离。

地桩参考规格：长1.0m，直径1－2cm。

（10）墙墩之间（10m）应挂一块警示牌，以充分提醒警示。

A.前端支撑杆组装基于万向底座的角度调整特性，前端支撑杆以22.5°为一个角度调整基数，所以以地平面为参照对象时，前端支撑杆的标准安装角度可分为0°、22.5°、45°、67.5°、90°或以墙面为参照对象时可分为内倾式、外倾式、垂直式或水平式安装。

安装前，需根据现场情况以及业主要求来确定周界围栏安装角度。

a.组装中间杆将螺旋式中间杆绝缘子套入中间杆，旋紧即可，需保持相邻绝缘子之间的距离约等于200mm，最底部绝缘子与墙顶也同样保持200mm（可根据地方规定或项目要求调整相邻绝缘子距离，绝缘子距离决定线与线之间距离，绝缘子方向需保持一致。

一前端围栏的安装1.前端围栏的安装种类1.1墙顶式安装墙顶式电子围栏，直接安装在围墙顶部上方。

杆子的安装，可以有焊接，卡箍或预埋三种方式，视围墙结构状况而选择较合适的方式。

例如，在铁栅围墙上，可采用焊接法(将万向底座直接焊接在铁栅围墙上)。

在混凝土围墙上，可采用预埋方式，在砖墙上可采用卡箍方式。

只要达到稳固、美观，也可以用别的方式。

对于杆子，要在其下端先安装万向底座,用以固定和调节方向。

（墙顶式安装分为2种，第一种是90度垂直安装，第二种是向外或向内倾斜67.5度或45度）垂直安装图倾斜安装图15.1.2附属式安装附属式电子围栏附加在围墙内侧或外侧，围墙直接承受电子围栏的压力和导线张力。

导线张力较大，为此，在安装电子围栏之前，必须先检查围墙的结构强度，如果不牢固，则应预先加固。

附属式安装如遇转角应安装2根承力杆（附属式转角安装）15.1.3独立式安装独立式电子围栏，安装在距围墙内侧约1米地带。

由于其高度达1.8m到3m，合金丝线数达10~20线，所以合金丝对终端杆和承力杆的张力较大，因此，终端杆和承力杆必须有足够的强度，终端杆和承力杆的底部安装必须稳固。

独立式安装主要有以下3种方式：1、如水泥地面，可使用终端杆和承力杆的固定底座通过膨胀螺栓安装在水泥地面上。

2、如土质坚实，可直接将终端杆和金属承力杆的下端埋入地下600mm作固定。

3、如土质不坚实。

应在每根终端杆和承力杆的安装处预埋600mm×600mm×600mm立方的水泥基准墩子并在水泥立方内预埋4根钢筋螺栓用于安装终端杆或承力杆的固定底座。

终端杆之间最大距离为100m。

承力杆虽不承受合金丝的张力作用，但必须支持多线的压力，因此，也需要安装得稳固。

可采用埋入法安装。

承力杆的间距应≤6m。

2.前端围栏杆体安装说明2.1终端杆的组装2.2承力杆的组装2.3中间杆的组装3.导线的链接一台脉冲主机加上一定长度的前端围栏，便组成一个独立完整的电子围栏周界防区。

正文：考察电子围栏装设地点的设置：要求电子围栏与地下、空中等方位的电线、管道无冲突；围栏附近的范围内无杂物；围栏装置装设地点附近是否存在强干扰源（如发射台等高频设备），若有，则在施工图中标明信号线必须采用屏蔽双绞线。

下图为电子围栏安装示意图：根据现场的情况及甲方要求确定周界围栏角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和倾斜方向（内倾式、外倾式、垂直式或水平式安装）。

根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装；根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。

二、组装承力杆及承力杆绝缘子：避雷器固定件。

四、中间收紧器的使用说明过另一侧面的圆孔穿出。

五、围栏终端杆的安装1) 确定围栏撑杆的具体位置：在围墙顶部用冲击钻打孔，用M10×100（中间杆可用M8×80）强力膨胀螺栓将撑杆固定在合适的位置。

2) 每隔5米放置一根中间承力杆，或其它有必要的位置加装中间承力杆。

六、避雷器的安装常安装在脉冲主机的上方，每一个防区安装一对避雷器。

七、围栏线安装：1、原则：1)一个防区为一个串联回路，自主机到电子围栏必须串联，不得并联。

导线跨接处，必须使用耐高压导线连接，以免造成间隙不够大或短路等现象。

2) 接地的原则，接地点一般选择在电子围栏的末端，但是，当防区加入避雷器时，避雷器的接地点应在电子围栏的始端。

3) 强电及避雷器必须有良好接地，接地电阻<10Ω。

4) 强电与弱电接地必须分开并≥4m 。

2、安装要点：1) 围栏线应采用分段安装的方式固定，同一条直线或同一防区建议分为一段。

不在同一条直线上的网线分几次安装。

2) 展放合金线：采用放线架或适当方式放线，切莫任意放，以免出现打结和不平整现象。

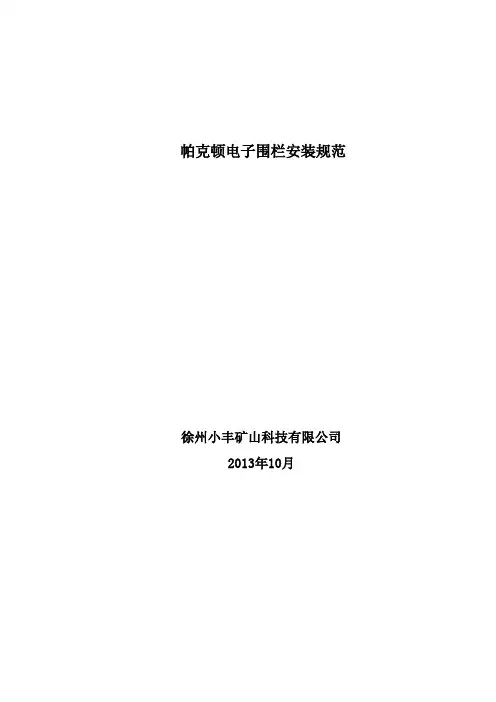

帕克顿电子围栏安装规范徐州小丰矿山科技有限公司2013年10月电子围栏由两部分组成：主机控制部分、前端围栏部分警灯3警灯2警灯1接地电子围栏系统原理图示注：①高压绝缘线⑤终端杆固定夹②终端杆⑥PV过线杆③合金导线⑦PV过线杆绝缘子④终端杆绝缘子⑧中间收紧器现场安装指导要点实施方案：（一）主机的安装主机如图所示，主机位置一般安装在控制室，或门卫室。

采用墙挂式。

系统配有声光饱经系统，发生报警时，可通过主机排查警情。

（二）前端围栏的安装前端围栏直接安装在围墙顶部上方，围墙的高度应在1.8m以上。

电子围栏的高度为0.8m左右。

导线数：按高度分为4线、6线、8线。

线距：180mm左右。

线张力：30-50kg。

线径：Φ1.8mm高强度，低电阻，抗腐蚀专用合金导线。

中间过线杆间距：一般为4至5米左右。

1.1终端拉线杆的安装终端杆的安装，可以有焊接，卡箍或预埋三种方式，视围墙结构状况而选择较合适的方式。

例如，在铁栅围墙上，可采用焊接法。

在混凝土围墙上，可采用预埋方式，在砖墙上可采用卡箍方式。

只要达到稳固、美观，也可以用别的方式。

对于Φ9.5mm玻璃纤维杆，要在其下端先安装内径不小于9.7mm的不锈钢园管，然后将其下端插入园管上半部，可用螺钉或硅胶将两者固定。

1.2金属过线杆的安装金属过线杆中心应离开墙面一定的尺寸。

当围墙没有开孔或孔径不大于50mm 时，应不小于200mm。

金属过线杆必须安装牢固，每1根杆应有2-4个固定点。

1.3PV过线杆的安装PV过线杆中心应离开墙面一定的尺寸，当围墙没有开孔或孔径不大于50mm时，应不小于200mm。

1.4绝缘子的安装1.4.1终端绝缘子的安装用终端绝缘子固定夹把终端绝缘子挂在终端拉线杆上。

需注意的是，固定夹应穿入绝缘子的远端孔内，使导线和固定夹对绝缘子形成压力，而不是拉力。

1.4.2金属过线杆绝缘子的安装金属过线杆绝缘子可采用抽芯铆钉或螺钉安装到金属过线杆上。

应注意金属过线杆绝缘子的安装方向。
